ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3058

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3058

Лист № 1 Регистрационный № 65942-16                                              Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные RIGOL L-3000

Хроматографы жидкостные RIGOL L-3000 (далее - хроматографы) предназначены для качественных и количественных измерений содержаний широкого спектра химических компонентов в пробах веществ и материалов.

Хроматографы жидкостные RIGOL L-3000 конструктивно состоят из:

- насосов серии L-3000 (L-3200) с функцией промывки плунжеров и предельным рабочим давлением 620 бар,

- градиентных L-3220, L-3240 или изократических L-3210, одним или несколькими детекторов: спектрофотометрического L-3500, диодноматричного L-3520, рефрактометрического L-3560, детектора по светорассеянию L-3535,

- термостата колонок L-3400,

- крана для ручного ввода образца 7725i или автоинжектора L-3320

- системы обработки данных.

Спектрофотометрический детектор L-3500 предназначен для измерений оптического поглощения на установленной длине волны. Использование в детекторе двух ламп -дейтериевой и вольфрамовой - позволяет проводить измерения как в ультрафиолетовой, так и в видимой областях спектра, высокая частота регистрации сигнала (до 100 Гц) обеспечивает детектирование узких пиков и улучшает разрешение.

Детектор на диодной матрице L-3520 работает в диапазоне длин волн от 190 до 640 нм и имеет высокое разрешение благодаря наличию 1024 фотодиодов, позволяет проводить идентификацию пика по спектру и регистрацию сигнала на нескольких длинах волн одновременно.

Рефрактометрический детектор L-3560 предназначен для измерений содержания широкого круга органических и неорганических веществ. Принцип действия детектора основан на том, что при прохождении луча света через кювету, заполненную двумя жидкостями с различными показателями преломления, луч отклоняется на угол, пропорциональный разности этих показателей преломления. Конструкция детектора и наличие режима термостатирования проточной ячейки делают возможными измерения на уровне низких концентраций (миллиграммов на литр).

Принцип действия детектора по светорассеянию L-3535 основан на распылении поступающего из колонки элюента с последующим испарением подвижной фазы и детектированием анализируемых компонентов/

Низкотемпературное испарение подвижной фазы делает возможным анализ термонестабильных и мало летучих соединений. Компактная конструкция (съемный распылитель, ячейка, источник света (LED 470 нм), оптический сенсор и инновационная электроника) обеспечивает высокую чувствительность прибора. Хроматографы с детектором L-3535 применяют для анализа веществ, не поглощающих УФ излучение: сахаров, жиров, поверхностно-активных веществ, полимеров, аминокислот и пептидов.

Для ввода пробы в хроматограф применяют автоматический пробоотборник L-3320 или инжектор для ручного ввода образца, автоматический пробоотборник L-3320 комплектуется лотками для виал различной вместимости, плашек, пробирок «эппендорф». Автодозатор обеспечивает полное или частичное заполнение петли, а также отбор микроколичеств образца.

Запатентованная конструкция иглы со встроенной системой промывки значительно снижает возможность загрязнения пробы на уровне микроконцентраций.

Хроматографы могут комплектоваться термостатом колонок L-3400. В качестве охлаждающего элемента используется элемент Пелтье. Конструкция термостата позволяет поддерживать стабильность температуры в пределах ±0,1 °C. Наличие предварительного прогрева подвижной фазы делает разделение на колонке более стабильным. Программирование температуры обеспечивает нагрев со скоростью 2 °С/мин от +40 до +60 °C и охлаждение 1,5 Т/мин от +60 до +40 °C.

Управление всеми компонентами жидкостного хроматографа RIGOL L-3000 осуществляется через установленное программное обеспечение "UltraChrom”, при помощи которого выполняется полное управление хроматографической системой, сбор и обработка данных, создание и редактирование методов анализа и отчетов. Программное обеспечение "UltraChrom” позволяет устанавливать и контролировать режимные параметры модулей системы L-3000 в реальном времени, отслеживать выполнение анализа и обрабатывать полученные данные.

Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.

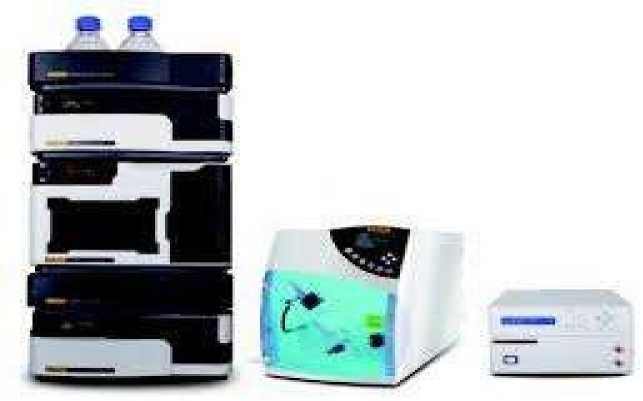

Рисунок 1 - Фотография внешнего вида хроматографа RIGOL L-3000

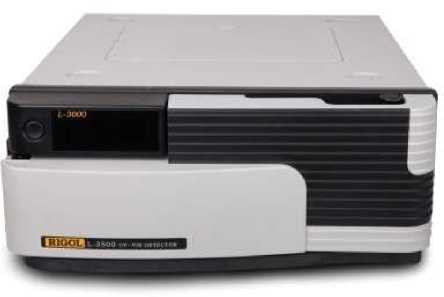

Рисунок 2 - Фотография внешнего вида детектора спектрофотометрического L-3500

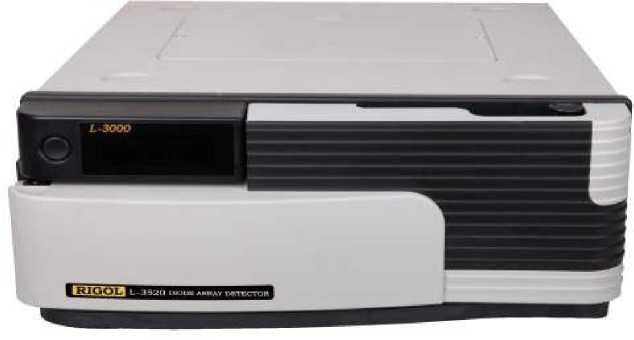

Рисунок 3 - Фотография внешнего вида детектора спектрофотометрического на диодной матрице L-3520

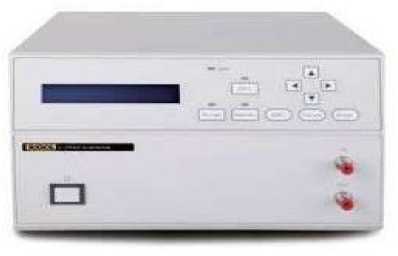

Рисунок 5 - Фотография внешнего вида детектора по светорассеянию L-3535

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Защита программного обеспечения осуществляется аппаратно-программными средствами микроконтроллера.

Лист № 5 Всего листов 7 Метрологические и технические характеристики

Основные метрологические и технические характеристики хроматографов приведены в таблицах 2-5.

Таблица 2 - Детектор спектрофотометрический L-3500

Таблица 3 - Детектор на диодной матрице L-3520

Таблица 4 - Детектор рефрактометрический L-3560

Таблица 5 - Детектор по светорассеянию L-3535

Таблица 6 - Условия эксплуатации

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

В комплект поставки хроматографов жидкостных RIGOL L-3000 входят:

• - детекторы (по заказу): спектрофотометрический L-3500; на диодной матрице L-3520; рефрактометрический L-3560;

по светорассеянию L-3535;

• - термостат колонок L-3340 (по заказу);

• - автоинжектор L-3320 или кран для ручного дозирования 7725i (по заказу);

• - насосы (по заказу);

• - органайзер (по заказу);

• - программное обеспечение;

• - руководство по эксплуатации;

• - методика поверки МП 205-07-2016.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация фирмы "RIGOL TECHNOLOGIES, INC.", Китай

Rittun Precision Measurement System Co., Ltd, Китай

Адрес: Room 408, Building 1, 8 Jinfeng Road, Suzhou Science and Technology Town, Suzhou New District, Suzhou City, Jiangsu Province, China, 215000

Телефон: +86 512 6550 1752

Web-сайт: www.rittun.com

E-mail: service@rittun.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru, www.vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3058

Регистрационный № 52913-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мегаомметры цифровые ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37

Мегаомметры цифровые ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 (далее по тексту - мегаомметры) предназначены для измерения электрического сопротивления изоляции, а также, в зависимости от модификации, напряжения постоянного и переменного тока.

Мегаомметры цифровые ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 представляют собой портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы мегаомметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

На лицевой панели мегаомметров расположены функциональные клавиши и/или поворотный переключатель, жидкокристаллический цифровой дисплей и входные разъёмы. Выбор режимов измерения и значения испытательного напряжения осуществляется при помощи поворотного переключателя и/или функциональных клавиш. Входные разъёмы предназначены для присоединения измерительных проводов и подключения их к измеряемой цепи. На нижней поверхности мегаомметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.

Для проведения измерений мегаомметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

Отличие модификаций мегаомметров заключается в различных функциональных особенностях и технических характеристиках.

Фотографии общего вида мегаомметров представлены на рисунке 1.

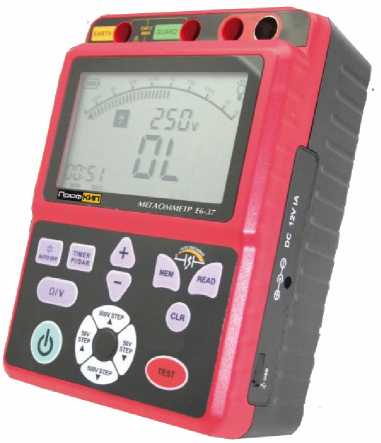

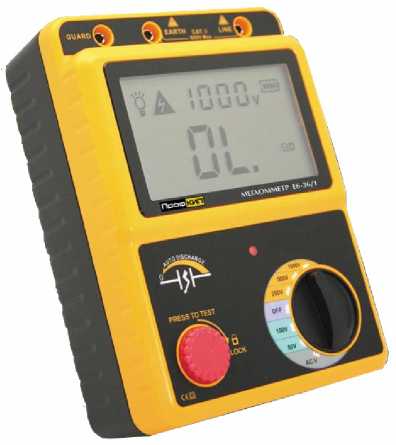

Рисунок 1 - Фотографии общего вида мегаомметров цифровых ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37

Основные метрологические и технические характеристики мегаомметров цифровых ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 представлены в таблицах 1 - 3.

Таблица 1 - Основные метрологические характеристики мегаомметров в режиме измерения электрического сопротивления изоляции

Примечания:

R - измеренное значение электрического сопротивления изоляции; е.м.р. - единица младшего разряда.

Таблица 2 - Основные метрологические характеристики мегаомметров в режиме измерения

напряжения постоянного и переменного тока

Примечания:

U - измеренное значение напряжения постоянного/переменного тока; е.м.р. - единица младшего разряда.

Таблица 3 - Основные технические характеристики мегаомметров

Знак утверждения типа наносят на лицевую панель мегаомметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки мегаомметров представлен в таблице 4.

Таблица 4

Методы измерений с помощью мегаомметров цифровых ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 указаны в документе «Мегаомметры цифровые ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к мегаомметрам цифровым ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

Техническая документация фирмы-изготовителя.

Общество с ограниченной ответственностью «ПРОФКИП»

(ООО «ПРОФКИП»)

ИНН 5029212906

Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2, этаж 3, помещение 7 лит. А

Телефон (факс): +7 (495) 921-16-18

Web-сайт: www.profkip.ru

E-mail: info@profkip.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 декабря 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1, Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  за собой.

• 4. Контроль за испол^еш^^давддада^ВДлйЭ

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 029D109B000BAE27A64C995DDB0602O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
