Сведения о средстве измерений: 76197-19 Спектрофотометры

Номер по Госреестру СИ: 76197-19
76197-19 Спектрофотометры
(Ultra-3660)

Назначение средства измерений:
Спектрофотометры Ultra-3660 предназначены для измерений спектрального коэффициента направленного пропускания и спектральной оптической плотности, сканирования в установленном диапазоне длин волн, кинетики и количественного анализа.

сертификация программного обеспечения
Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 1

Общие сведения

Дата публикации - 09.12.2022
Срок свидетельства - 12.09.2024
Номер записи - 173435
ID в реестре СИ - 816401
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Ultra-3660, -,

Производитель

Изготовитель - Rittun Precision Measurement System Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 24
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Спектрофотометры (Ultra-3660)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Rittun Precision Measurement System Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
65942-16
14.12.2026
Хроматографы жидкостные, RIGOL L-3000
Rittun Precision Measurement System Co., Ltd (КИТАЙ )
ОТ
МП
1 год
76197-19
12.09.2024
Спектрофотометры, Ultra-3660
Rittun Precision Measurement System Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.

В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.

Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.

Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Спектрофотометры (Ultra-3660)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТУЛЬСКИЙ ЦСМ"
(RA.RU.311462)
РСТ
  • -
  • 7 7 0 0 7 7 0
    ФБУ "ПРИМОРСКИЙ ЦСМ"
    (RA.RU.311500)
    РСТ
  • Ultra-3660
  • 1 0 1 0 1 0 1
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 6 0 6 0 6 0 6
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • Ultra-3660
  • 1 1 0 0 1 1 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • Ultra-3660
  • 2 1 1 0 2 1 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Ultra-3660
  • 7 1 6 0 2 1 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • Ultra-3660
  • 3 0 3 0 3 0 3
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • Ultra-3660
  • 2 0 2 0 2 0 2
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • Ultra-3660
  • Нет модификации
  • 2 1 1 0 2 1 1
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Ultra-3660
  • 4 0 4 0 4 0 4
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • Ultra-3660
  • 10 0 10 0 10 0 10
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Ultra-3660
  • 7 1 0 7 0 2 0 2
    ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
    (RA.RU.311500)
  • Ultra-3660
  • 3 1 0 3 0 3 0 3
    ООО "МЕДПОВЕРКА"
    (RA.RU.312386)
  • Ultra-3660
  • 1 0 1 0 1 0 1

    Стоимость поверки Спектрофотометры (Ultra-3660)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    4895 4275
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    3211 4275
    ФБУ УРАЛТЕСТ
    Свердловская область
    4720 4275

    Программное обеспечение

    Программное обеспечение идентифицируется при загрузке, путем вывода на дисплей спектрофотометра номера версии ПО. Идентификационные данные программного обеспечения спектрофотометров приведены в таблице 1.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    UltraUV

    Номер версии (идентификационный номер) ПО

    не ниже 00.01.05.00.00

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель спектрофотометра в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к спектрофотометрам Ultra-3660

    Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм

    Техническая документация изготовителя фирмы Rigol (Suzhou) Technologies Inc., Китай

    Поверка

    Поверка

    осуществляется по документу РТ-МП-5762-448-2019 «ГСИ. Спектрофотометры Ultra-3660. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05 марта 2019 г.

    Основные средства поверки:

    - комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.


    Изготовитель

    Фирма Rigol (Suzhou) Technologies Inc., Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District,215153 Jiangsu, China
    Телефон: +86-512-66706688, факс: +86-512-66706688
    Web-сайт: http://hplc.rigol.com/en/
    E-mail: jerry.chu@rigol.com

    Заявитель

    Общество с ограниченной ответственностью «Торговый Дом «ХИММЕД»
    (ООО «ТД «ХИММЕД»)
    ИНН 7724709468
    Адрес: 115230, г. Москва, Каширское шоссе, д. 9, корп. 3
    Телефон: +7 (495) 728-41-92, +7 (495) 742-82-66
    Факс: +7 (495) 742-83-41
    Web-сайт: www.chimmed.ru
    E-mail: chrom@chimmed.ru, mail@chimmed.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон (факс): +7 (495) 544-00-00
    Web-сайт: www.rostest.ru

    Принцип действия спектрофотометров основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу.

    Спектрофотометры Ultra-3660  (далее - спектрофотометры) представляют собой

    настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. В качестве источников излучения используются вольфрамовая лампа или дейтериевая лампа, в качестве приемника - фотодиод. Приборы управляются с помощью кнопочной клавиатуры и оснащены 7-дюймовым TFT-дисплеем WVGA, на который выводится рабочая длина волны и результат измерения коэффициента пропускания или оптической плотности.

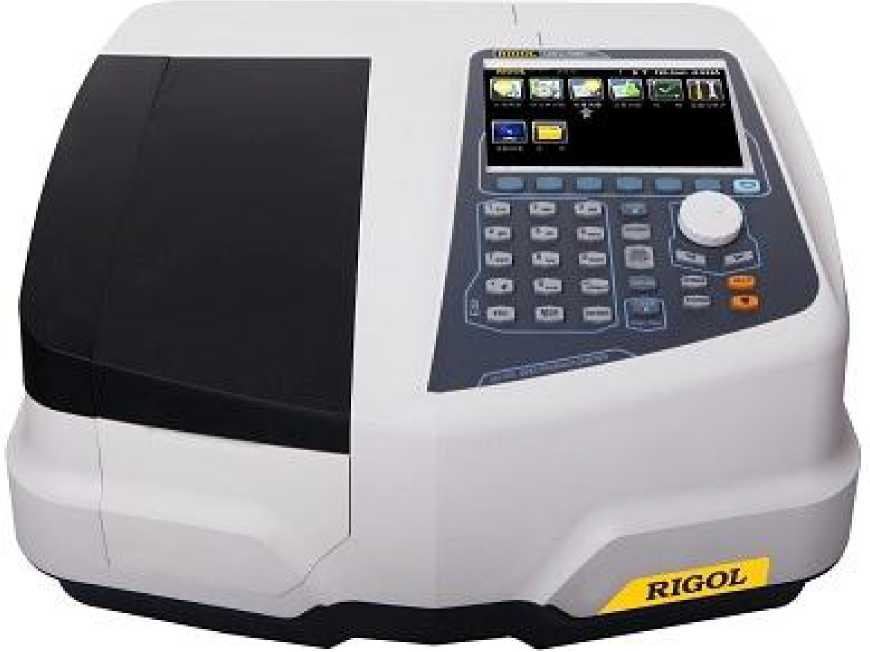

    Внешний вид. Спектрофотометры (Ultra-3660), http://oei-analitika.ru

    Рисунок 1 - Общий вид спектрофотометров Ultra-3660

    Пломбирование спектрофотометров Ultra-3660 не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Спектрофотометр

    Ultra-3660

    1 шт.

    Кабель питания

    Power Cord

    1 шт.

    USB-кабель

    Data Cable

    1 шт.

    Продолжение таблицы 4

    Наименование

    Обозначение

    Количество

    Кювета кварцевая

    Cuvette 10 мм

    2 шт.

    Мультикюветное отделение

    Multicell

    1 шт. (по заказу)

    Приставка

    «Reflection»

    1 шт. (по заказу)

    Диск с программным обеспечением

    CD (содержит ПО UltraUV)

    1 шт. (по заказу)

    Наименование

    Обозначение

    Количество

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    РТ-МП-5762-448-2019

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Рабочий диапазон длин волн, нм

    от 190 до 1100

    Диапазон измерений спектрального коэффициента направленного пропускания, %

    от 1 до 99

    Диапазон измерений спектральной оптической плотности, Б

    от 0,01 до 2,0

    Пределы допускаемой абсолютной погрешности установки длин волн, нм

    ±1,0

    Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %

    ±1,0

    Пределы допускаемой абсолютной погрешности измерений спектральной оптической плотности, Б

    ±0,01

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 100 до 240

    50/60

    - потребляемая мощность, В • А, не более

    120

    Габаритные размеры (длинахширинахвысота), мм, не более

    550х550х220

    Масса, кг, не более

    25

    Условия эксплуатации:

    о

    • - температура окружающей среды, С

    • - относительная влажность, %

    от +15 до +35

    от 20 до 80
