Номер по Госреестру СИ: 65714-16
65714-16 Анализаторы динамические механические
(RSA-G2 и DMA Q800)
Назначение средства измерений:
Анализаторы динамические механические модификаций RSA-G2 и DMA Q800 (далее -анализаторы) предназначены для измерения температуры, линейных размеров, силы и частоты воздействующей на образец, расположенный внутри камеры измерительного блока.
Внешний вид.
Анализаторы динамические механические
Рисунок № 1
Внешний вид.
Анализаторы динамические механические
Рисунок № 2
Внешний вид.
Анализаторы динамические механические
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.11.2026
Номер записи - 157113
ID в реестре СИ - 379513
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификайии DMA Q800, RSA-G2 и DMA Q800, DMA Q800,
Производитель
Изготовитель - Фирма "TA Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1713 от 2016.11.23 Об утверждении типов средств измерений
№1845 от 2021.08.24 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Анализаторы динамические механические (RSA-G2 и DMA Q800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "TA Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27527-04 01.08.2009 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27527-09 27.11.2019 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
27528-04 01.08.2009 |
Анализаторы термомеханические, TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27560-04 01.09.2009 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27605-04 01.09.2009 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-04 01.10.2009 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-07 08.06.2017 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
31224-06 01.04.2011 |
Анализаторы динамические механические, RSA III Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41348-09 01.10.2014 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43298-09 20.02.2020 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43299-09 20.02.2020 |
Анализаторы термомеханические, TMA, мод. TMAQ400EM и TMAQ400 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47027-11 26.05.2026 |
Дилатометры закалочные и деформирующие, DIL 805 A/D Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
53199-13 11.04.2018 |
Калориметры дифференциальные сканирующие, Discovery DSC Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
65029-16 09.09.2021 |
Анализаторы термогравиметрические, VTI-SA+ Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65714-16 23.11.2026 |
Анализаторы динамические механические, RSA-G2 и DMA Q800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66088-16 21.12.2026 |
Дилатометры, DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68292-17 10.08.2022 |
Калориметры дифференциальные сканирующие, Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68510-17 05.09.2022 |
Анализаторы термогравиметрические, Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71385-18 01.06.2024 |
Термоанализаторы синхронные, Discovery SDT 650 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81564-21 13.04.2026 |
Анализаторы динамические механические, DMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82706-21 26.08.2026 |
Анализаторы термомеханические, Discovery TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Анализаторы динамические механические (RSA-G2 и DMA Q800)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы динамические механические (RSA-G2 и DMA Q800)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерений и обработка информации в анализаторах осуществляется от персонального компьютера с помощью специального программного обеспечения «TRIOS». Программным образом осуществляется настройка анализатора, выбор режимов, установка и оптимизация параметров эксперимента, визуализация хода эксперимента, печать и запоминание результатов измерений. Во всех частях программного обеспечения, где требуется ввод или изменение каких-либо параметров, в программе имеются соответствующие методикам установочные значения, принимаемые по умолчанию. Анализаторы используют интерфейс USB для управления и дистанционного диагностирования.
Идентификационные данные программного обеспечения «TRIOS» приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
1 |
2 |
|
Идентификационное наименование ПО |
TRIOS |
|
Номер версии (идентификационный номер) ПО |
3.3.1.4668 |
Уровень защиты программного обеспечения «TRIOS» от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Лист № 3 Всего листов 5Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документах «Анализатор динамический механический модификации RSA-G2. Руководство по эксплуатации» и «Анализатор динамический механический модификации DMA Q800. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам динамическим механическим модификаций RSA-G2 и DMA Q800
ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя.
Поверка
Поверка осуществляется по документу МП 2416-0035-2016 «Анализаторы динамические механические модификаций RSA-G2 и DMA Q800. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 июня 2016 г.Знак поверки наносится на свидетельство о поверке в виде голографической наклейки и (или) оттиска поверительного клейма.
Основные средства поверки:
- Государственный рабочий эталон 1 разряда единицы линейного ускорения в диапазоне --1000 ... 1000 м/c2;
-
- Динамометр электронный 2-го разряда по ГОСТ 8.640-2014 с диапазоном измерений от 10Н до 100Н ;
-
- Набор гирь класса точности М1 (1мг-5г) и набор гирь класса точности М1 (1 г-500г) по ГОСТ OIML R111-1 - 2009;
-
- Меры длины концевые плоскопараллельные, в диапазоне 0,5 . 100 мм;
-
- Эталонный 3-го разряда платиновый термометр сопротивления, диапазон температуры от минус 195 °С до 600 °С по ГОСТ Р 8.625-2006
-
- Система поверки термопреобразователей автоматизированная АСПТ (заводской номер № 22-368, диапазон измерений от 0 до 300 Ом, пределы допускаемой основной абсолютной погрешности ±(Г10’5<И+Г10’3) Ом.
Изготовитель
Фирма «TA Instruments», США Адрес: 159 Lukens Drive New Castle, DE 19720, США, Тел. +1 302-427-4000,Факс. +1 302-427-4001, mail: info@tainstruments.com , Internet: http://www.tainstruments.com
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн» Юридический адрес: 107078, г. Москва, ул. Новая Басманная, д. 20, корп. 2Почтовый адрес: 11933, г. Москва, Ленинский проспект, д. 55/1, стр. 2, ИНН 9909004658 Тел/факс: (495) 232-42-25 e-mail: info@intertech-corp.ru
Лист № 5 Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)».
Юридический адрес: Россия, 190005, Санкт-Петербург, Московский пр., 19 Почтовый адрес: Россия, 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru, www.vniim.ru
Принцип действия анализаторов основан на измерении изменений линейных размеров образца, вызванных изменением его температуры и (или) механической, статической или динамической нагрузки. Анализаторы представляют собой автоматизированный аппаратный комплекс, внешний вид представлен на рисунке 1.
Анализаторы состоят из:
-
- измерительного блока, в состав которого входят устройство измерений температуры, устройство измерений линейных размеров, устройство измерений силы и устройство измерений частоты воздействующей на образец силы.
-
- блока сбора данных измерений и системы управления измерительной электроникой и электропитанием;
-
- гидравлической системы позволяющей с помощью одного или нескольких гидравлических клапанов, создать необходимую механическую нагрузку;
-
- вспомогательного оборудования (рисунок 2).
Вертикально расположенное устройство изменений температуры, реализующее индуктивный принцип нагрева и охлаждение жидким азотом, предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Температура исследуемого образца, может измеряться термометрами сопротивления Pt100. Измерительная система предназначена для измерения и регистрации изменений линейных размеров образца и представляет собой преобразователь смещения LVDT.
Гидравлическая система передает на образец, посредством гидроцилиндра, механиче
ские нагрузки, с неограниченным числом шагов деформации и обеспечивает возможность поддержания постоянной нагрузки или режима «быстрой» деформации. __

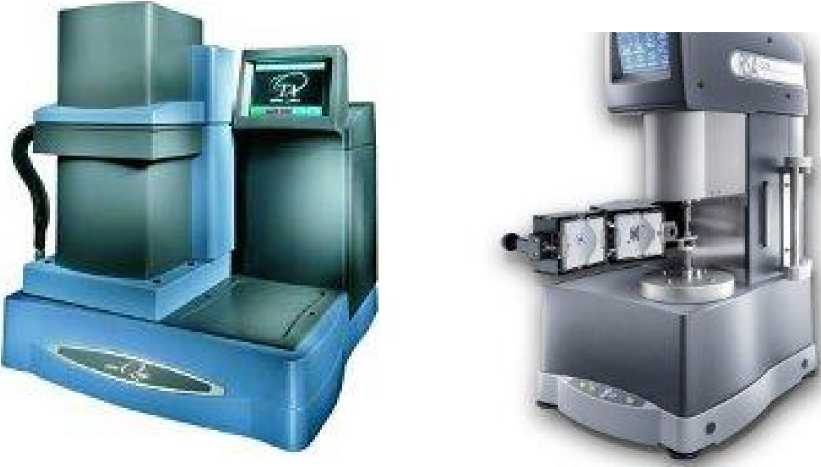

Рисунок 1 - Внешний вид анализаторов динамических механических модификаций RSA-G2 и DMA Q800 (справа RSA-G2)
Лист № 2 Всего листов 5 Конструкция анализаторов позволяет определять параметры деформации, температуру фазовых переходов, силу и частоту динамической нагрузки, а также предусмотрена возможность работы в режимах закаливания и деформации. Пломбирование анализаторов не производится.

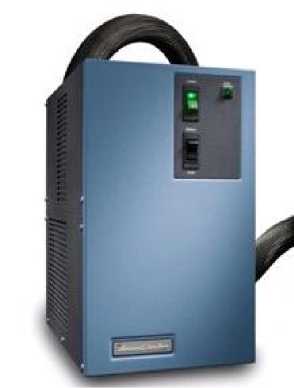

Рисунок 2 - Внешний вид различных охлаждающих устройств
