Назначение средства измерений:
Анализаторы термомеханические серии ТМА, модификаций TMAQ400EM и TMAQ400 (далее - анализаторы) предназначены для проведения термомеханического анализа (измерение линейных размеров образца в условиях тепловых и механических нагрузок).
Внешний вид.
Анализаторы термомеханические
Рисунок № 1
Программное обеспечение
Приборы в своем составе имеют программное обеспечение, встроенное в аппаратное устройство прибора. Программное обеспечение разработано для конкретной измерительной задачи и осуществляет измерительные функции, функции индикации и передачи измерительной информации.
Операционная система, имеющая оболочку, доступную пользователю (загрузочные программы, передача команд ОС и т.д.) отсутствует.
Средства для программирования или изменения метрологически значимой части программного обеспечения отсутствуют, метрологически значимая часть программного обеспечения является неизменной.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
Advantage Software (EPROM) |
Номер версии (идентификационный номер) ПО |
v5.5.3 |
Цифровой идентификатор ПО |
*) |
Другие данные, если имеются |
не имеются |
*) - Контрольная сумма не может быть рассчитана, так как ПО устанавливается в приборы на стадии изготовления без возможности дальнейшего доступа с целью получения цифрового идентификатора программного обеспечения. Идентификация осуществляется только по номеру версии.
Программное обеспечение прибора, может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Защита программного обеспечения оценивается уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на переднюю панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Анализаторы термомеханические серии TMA, модификаций TMAQ400EM и TMAQ400. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам термомеханическим серии TMA, модификаций TMAQ400EM и TMAQ400
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя «TA Instruments», США.
Поверка
Поверкаосуществляется в соответствии с документом МП 43299-09 «Анализаторы термомеханические серии TMA, модификаций TMAQ400EM и TMAQ400. Методика поверки», утвержденным ФГУП «ВНИИМС» 25 сентября 2009 г.
Основные средства поверки:
- Комплект СО температур фазовых переходов ГСО № 2312-82/2316-82;
- Концевые меры длины по ГОСТ 9038;
- мегаомметр М1001 М по ГОСТ 23706.
Изготовитель
«TA Instruments», США.
Адрес: 109 Lukens Drive, New Castle DE 19720, USA
Тел.: (302) 427-4000 Fax (302) 427-4186
Лист 4 Всего листов 4
Заявитель
Московское представительство ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН (США)
Адрес: 127015, г. Москва, ул. Б. Новодмитровская, д. 36/4, офисный центр «Хрустальный» Тел.: (495) 232-42-25,Телефакс (495) 783-35-91
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Анализаторы представляют собой настольные лабораторные приборы.
Анализаторы состоят из: камеры для исследуемого образца, электропечи, устройства для приложения усилий, систем контроля температуры и линейных размеров образца, системы контроля атмосферы образца и автоматической системы управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно управляемое устройство подачи газа в отсек измеряемого образца с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Анализаторы оснащены специальной системой воздушного охлаждения печи, позволяющей проводить нагревание и охлаждение пробы и образца сравнения с заданной скоростью.
Управление процессом измерения и обработки выходной информации в анализаторах осуществляется от IBM совместимого компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка анализаторов, выбор режимов и установка параметров эксперимента, градуировка приборов на основе анализа стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программ, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Анализаторы используют двунаправленный интерфейс Ethernet для управления и дистанционного диагностирования.

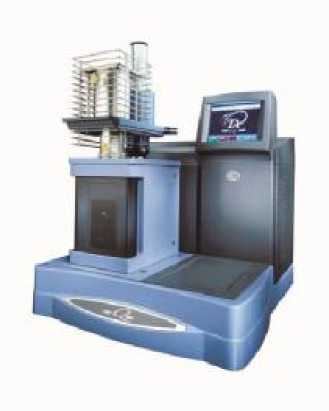

Рисунок 1 - Общий вид анализаторов термомеханических серии ТМА, модификаций TMAQ400EM и TMAQ400
Таблица 2
Наименование характеристики |
Значения для модификаций | |
TMAQ400EM |
TMAQ400 | |
Диапазон рабочих температур, °С |
от минус 150 до плюс 1000 |
от минус 150 до плюс 1000 |
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
± 1 |
± 1 |
Диапазон измерения линейных размеров, мм |
от 0 до 2,5 |
от 0 до 2,5 |
Пределы допускаемой относительной погрешности измерения линейных размеров, % |
± 0,1 |
± 0,1 |
Максимальная длина образца, мм |
25 |
25 |
Скорость нагрева, °С/мин |
от 0,1 до 200 |
от 0,1 до 200 |
Напряжение питания, В Частотой, Гц |
230 (120) 47/63 |
230 (120) 47/63 |
Потребляемая мощность не более, кВ •А |
1,44 |
1,44 |
Масса, кг |
31,4 |
31,4 |
Габаритные размеры, мм Длина Ширина Высота |
455 559 610 (648 при открытой печи) |
455 560 610 (648 при открытой печи) |
Средний срок службы, лет |
8 |
8 |
Условия эксплуатации:
от 15 до 30
от 84 до 106,7
от 5 до 80
Диапазон температуры окружающего воздуха, °С Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, %
