Программное обеспечение

Управление процессом измерения и обработки выводимой информации в анализаторе осуществляется IBM-совместимым персональным компьютером с помощью специального программного комплекса. Программным образом осуществляется настройка анализатора, выбор режимов и установка параметров эксперимента, градуировка анализатора на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо

величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Анализатор использует двунаправленный интерфейс RS-232 для управления и дистанционного диагностирования.

Программное обеспечение анализатора состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.

Встроенное ПО анализатора разработано изготовителем специально для решения задач измерения массы, температуры, относительной влажности и идентифицируется при включении прибора внешней частью программного обеспечения анализатора по номеру версии. Наименование и версия автономного ПО отображается в главном окне при ее запуске.

Конструктивно анализатор имеет защиту встроенного метрологически значимого ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Автономное ПО защищено средствами Windows/

Идентификационные данные автономного ПО приведены в таблице 1

Таблица 1

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью анализатора.

Уровень защиты как внутреннего, так и автономного ПО от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы анализатора.

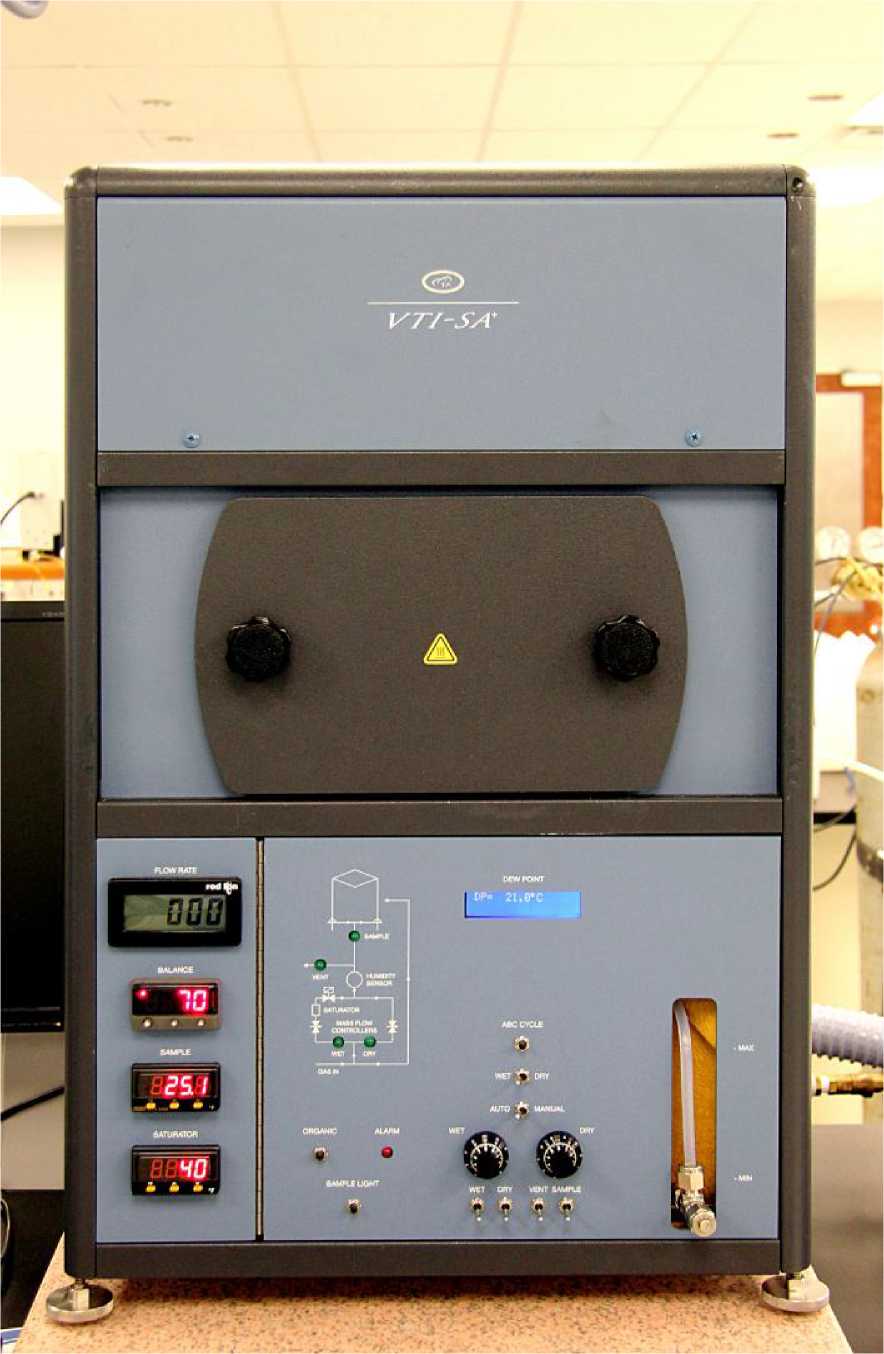

Приведены в руководстве по эксплуатации анализаторов термогравиметрических модели VTI-SA⁺.

Нормативные и технические документы

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерения

температуры

Техническая документация фирмы «TA Instruments», США

Лист № 5

Всего листов 5

Поверка

осуществляется по МП 2413-0039-2015 «Анализаторы термогравиметрические модели VTI-SA⁺. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2015 г.

Основные средства поверки:

• - эталонные гири 1 разряда от 1мг до 500 мг по ГОСТ 8.021-2015;

• - термометр сопротивления эталонный ЭТС-100 3-го разряда по ГОСТ 8.558-2009, диапазон измерений температуры от 0 до 419,517 °С;

• - преобразователь сигналов ТС и ТП , погрешность ±[0,0002 + 1 х 10^-5 ^_измер] Ом;

Знак поверки наносится на свидетельство о поверке.

Изготовитель

Заявитель

Испытательный центр
