Номер по Госреестру СИ: 65409-16
65409-16 Источники питания постоянного тока
(АКИП серий 1143, 1144, 1145, 1146, 1148, 1149, 1150, 1151, 1152)
Назначение средства измерений:
Источники питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1148, 1149, 1150, 1151, 1152 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Программное обеспечение
Источники имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
нет данных |
Номер версии (идентификационный номер ПО) |
не ниже 0.02 |
Цифровой идентификатор ПО |
нет данных |
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1148, 1149, 1150, 1151, 1152
-
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
3 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Поверка
Поверка осуществляется по документу МП 206.1-024-2016 «Источники питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1148, 1149, 1150, 1151, 1152. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.08.2016 г.Основные средства поверки: вольтметр универсальный В7-78/1 (рег. № 52147-12), шунт токовый АКИП-7501 (рег. № 49121-12), катушка электрического сопротивления Р310 (рег. № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (рег № 24112-02); микровольтметр В3-57 (рег. № 7657-80), нагрузка электронная АКИП-1303 (рег. № 38205-08), нагрузки электронные серий АКИП-1320, АКИП-1330,
АКИП-1340 (рег. № 57756-14), нагрузки электронные АКИП серий АКИП-1350, 1360
(рег. № 60110-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Фирма «ITECH ELECTRONIC Co., Ltd.», Китай
Адрес: #108 Xishanqiao Nanlu, Nanjing, Jiangsu 210039, China
Тел./факс: +86-25-52415098 / +86-25-52415268
Web-сайт: http://www.itechate.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. МоскваАдрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Тел./факс: +7 (495) 777-5591 / +7 (495) 640-3023
Web-сайт: http://www.prist.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Источники представляют собой электронные устройства большой мощности (от 800 Вт до 15 кВт в зависимости от модификации), формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром.
По принципу действия источники относятся к импульсным источникам питания.
Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления.
Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники оснащены встроенной памятью для записи значений выходных параметров.
Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.
Источники могут работать совместно в режиме «Master/Slave» (кроме серии 1143) с помощью последовательного или параллельного соединений.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции (кроме серии 1143). На задней панели расположены выходные клеммы (кроме серии 1143, у которой выходные клеммы находятся спереди), разъем (либо клеммы) для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления (в зависимости от модификации), клеммы для подключения удаленной нагрузки, управляемый вентилятор охлаждения.
Источники изготавливаются в виде следующих модификаций:
-
- серия 1143: АКИП-1143-32-110, АКИП-1143-80-40, АКИП-1143-150-20,
АКИП-1143-300-10, АКИП-1143-600-5;
-
- серия 1144: АКИП-1144-160-40, АКИП-1144-300-20, АКИП-1144-600-10,
АКИП-1144-1200-5;
-
- серия 1145: АКИП-1145, АКИП-1145/1, АКИП-1145/1А, АКИП-1145/2, АКИП-1145/3, АКИП-1145/3А, АКИП-1145/4;
-
- серия 1146: АКИП-1146, АКИП-1146/1, АКИП-1146/2, АКИП-1146-80-120, АКИП-1146А-80-120, АКИП-1146-200-60, АКИП-1146А-200-60;
-
- серия 1148: АКИП-1148-80-120, АКИП-1148А-80-120, АКИП-1148-200-60, АКИП-1148А-200-60;
-
- серия 1149: АКИП-1149-80-240, АКИП-1149А-80-240, АКИП-1149-200-120, АКИП-1149А-200-120;
-
- серия 1150: АКИП-1150-80-360, АКИП-1150А-80-360, АКИП-1150-200-180,
АКИП-1150А-200-180;
-
- серия 1151: АКИП-1151-80-480, АКИП-1151А-80-480, АКИП-1151-200-240,
АКИП-1151А-200-240;
- серия 1152: АКИП-1152-80-600, АКИП-1152 А -80-600, АКИП-1152-200-300, АКИП-1152-200-300.
Модификации источников отличаются между собой значениями выходных напряжения, тока, уровнем пульсаций, значением нестабильности напряжения и силы тока. Модификации источников с индексом «А» имеют дополнительные режимы работы с не нормируемыми метрологическими характеристиками.
Внешний вид источников представлен на рисунках 1 - 4. На рисунке 5 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели источников. Знак поверки представляет собой наклейку. Знак поверки наносится на боковой панели корпуса источников.
А

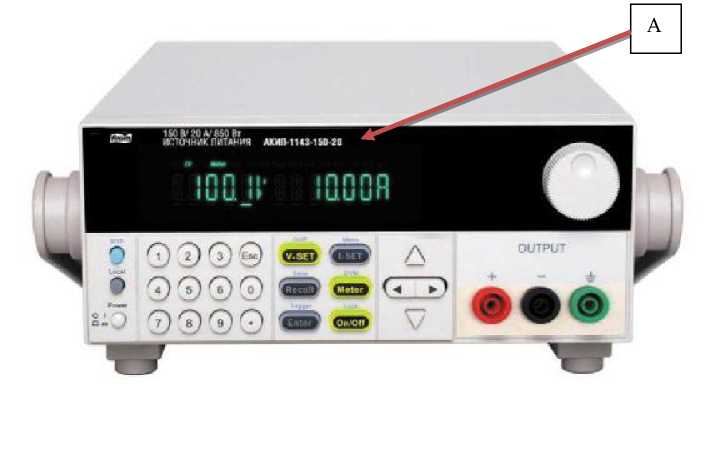

Рисунок 1 - Внешний вид источников питания серии 1143 и схема нанесения знака утверждения типа ( А )
ЛМ A.'fibO В1 ь***1 жпбчник литания мипишнл (ЛП II' «пл пл • ии_<» illuUn |
• |
0 0 D 0 0 яэ 00> А 0 Q Q Q Q сзаэ сеэ G Г) О. J 0000 ®И» СЗЗЭ |
OUTPUT •• ® |
А
Рисунок 2 - Внешний вид источников питания серии 1144 и схема нанесения знака утверждения типа ( А )

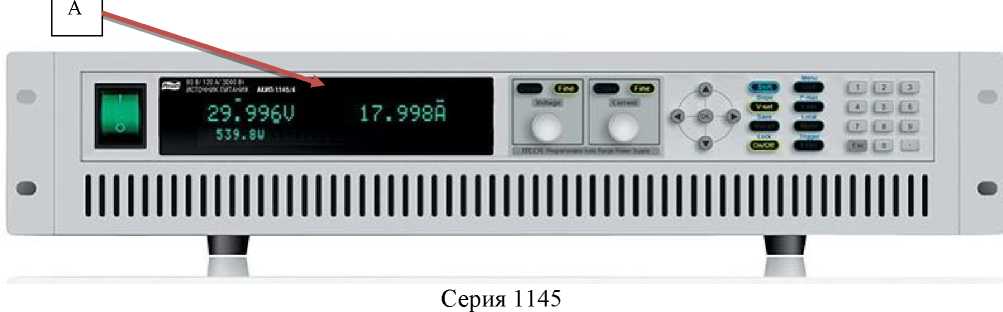

Рисунок 3 - Внешний вид источников питания серии 1145 и схема нанесения знака утверждения типа ( А )
А

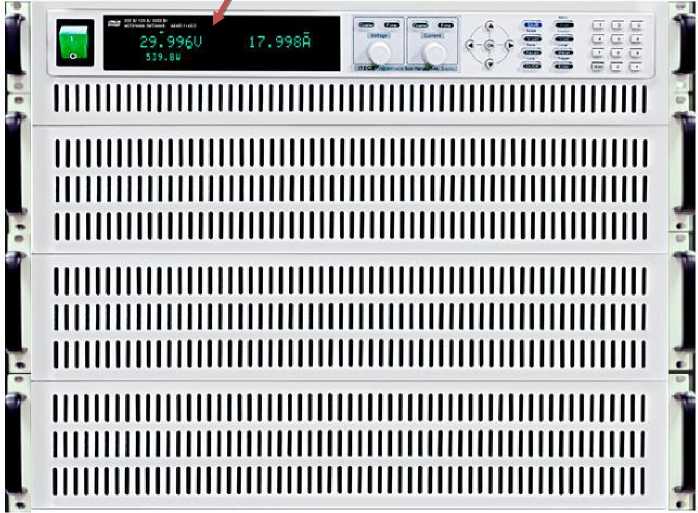

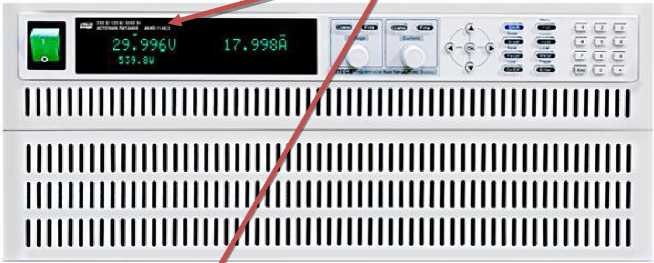

Рисунок 4 - Внешний вид источников питания серий 1146, 1148, 1149, 1150, 1151, 1152 и схема нанесения знака утверждения типа ( А )

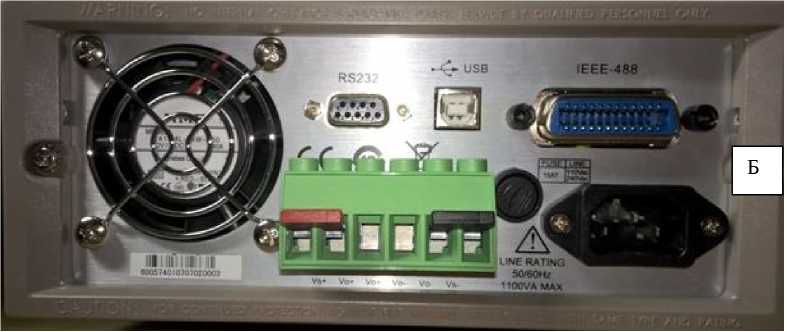

Рисунок 5 - Схема пломбировки от несанкционированного доступа (Б)
Комплектность источников приведена в таблице 14.
Таблица 14
Наименование |
Количество |
Примечание |
Источник питания |
1 шт. |
По заказу |
Кабель питания |
1 комплект |
Количество кабелей в комплекте может варьироваться в зависимости от мощности источника |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики источников питания постоянного тока АКИП серии 1143
Характеристика |
Значение | ||||
АКИП-1143-32-110 |
АКИП-1143-80-40 |
АКИП-1143-150-20 |
АКИП-1143-300-10 |
АКИП-1143-600-5 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 80 |
от 0 до 150 |
от 0 до 300 |
от 0 до 600 |
Диапазон воспроизведения силы тока, А |
от 0 до 110 |
от 0 до 40 |
от 0 до 20 |
от 0 до 10 |
от 0 до 5 |
Максимальная выходная мощность, Вт |
850 |
850 |
850 |
850 |
850 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,001-1вых+0,01) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,1) |
Нестабильность выходного напряжения при изменении силы тока нагрузки,В |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,1) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
80 |
80 |
80 |
160 |
150 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,001-1вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,001-1вых+0,01) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
50 |
50 |
150 |
30 |
20 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 3 - Метрологические характеристики источников питания постоянного тока АКИП серии 1144
Характеристика |
Значение | |||
АКИП-1144-160-40 |
АКИП-1144-300-20 |
АКИП-1144-600-10 |
АКИП-1144-1200-5 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 160 |
от 0 до 300 |
от 0 до 600 |
от 0 до 12003) |
Диапазон воспроизведения силы тока, А |
от 0 до 40 |
от 0 до 20 |
от 0 до 10 |
от 0 до 5 |
Максимальная выходная мощность, Вт |
3000 |
3000 |
3000 |
3000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0001-ивых+0,06) |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,1) |
±(0,000Ьивых+0,2) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,001-1вых+0,01) |
±(0,001-1вых+0,01) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,1) |
±(0,000Ьивых+0,2) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,06) |
±(0,000Ьивых+0,1) |
±(0,000Ьивых+0,2) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
200 |
250 |
300 |
600 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
±(0,00Ывых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
50 |
30 |
30 |
30 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А;
-
3) Погрешность нормируется до 1000 В
Таблица 4 - источников питания постоянного тока АКИП серии 1145
Характеристика |
Значение | |
АКИП-1145 |
АКИП-1145/1, АКИП- 1145/1А | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 80 |
Диапазон воспроизведения силы тока, А |
от 0 до 60 |
от 0 до 60 |
Максимальная выходная мощность, Вт |
800 |
1200 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0002/ивых+0,03) |
±(0,0002/ивых+0,03) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,001-1вых+0,06) |
±(0,0014вых+0,06) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0002/ивых+0,002) |
±(0,0002/ивых+0,002) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-ивых+0,008) |
±(0,0001-ивых+0,008) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
30 |
30 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,00024вых+0,002) |
±(0,00024вых+0,002) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0014вых+0,01) |
±(0,0014вых+0,01) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
20 |
20 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 5 - источников питания постоянного тока АКИП серии 1145
Характеристика |
Значение | ||
АКИП-1145/2 |
АКИП-1145/3, АКИП-1145/3А |
АКИП-1145/4 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 80 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 30 |
от 0 до 120 |
Максимальная выходная мощность, Вт |
1800 |
1200 |
3000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/ивых+0,03) |
±(0,0005/ивых+0,03) |
±(0,0005/ивых+0,03) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 •1вых+0,12) |
±(0,002 •1вых+0,03) |
±(0,002 •1вых+0,12) |
Характеристика |
Значение | ||
АКИП-1145/2 |
АКИП-1145/3, АКИП-1145/3А |
АКИП-1145/4 | |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0002/ивых+0,02) |
±(0,0002/Лвых+0,02) |
±(0,0002/ивых+0,02) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0005/ивых+0,03) |
±(0,0005/Лвых+0,03) |
±(0,0005/ивых+0,03) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
80 |
60 |
80 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,00024вых+0,01) |
±(0,00024вых+0,01) |
±(0,00024вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0014вых+0,03) |
±(0,001-1вых+0,03) |
±(0,0014вых+0,03) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
40 |
120 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 6 - источников питания постоянного тока АКИП серии 1146
Характеристика |
Значение | ||
АКИП-1146 |
АКИП-1146/1 |
АКИП-1146/2 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 160 |
от 0 до 80 |
от 0 до 160 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 240 |
от 0 до 120 |
Максимальная выходная мощность, Вт |
3000 |
6000 |
6000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/ивых+0,04) |
±(0,0005/ивых+0,04) |
±(0,0005/ивых+0,04) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 •1вых+0,12) |
±(0,002 •1вых+0,24) |
±(0,002 •1вых+0,12) |
Характеристика |
Значение | ||
АКИП-1146 |
АКИП-1146/1 |
АКИП-1146/2 | |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0002/ивых+0,02) |
±(0,0002/ивых+0,02) |
±(0,0002/ивых+0,02) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0005/ивых+0,04) |
±(0,0005/ивых+0,04) |
±(0,0005/ивых+0,04) |
Уровень пульсаций напряжения, мВ, не более(пиковое значение) |
150 |
100 |
150 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0002 ^1вых+0,02) |
±(0,00024вых+0,03) |
±(0,00024вых+0,02) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,001-1вых+0,04) |
±(0,001-1вых+0,06) |
±(0,0014вых+0,04) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
240 |
120 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 7 - источников питания постоянного тока АКИП серии 1146
Характеристика |
Значение | |
АКИП-1146-80-120, АКИП-1146 А-80-120 |
АКИП-1146-200-60, АКИП-1146 А-200-60 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 60 |
Максимальная выходная мощность, Вт |
1800 |
1800 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/ивых+0,03) |
±(0,0005/ивых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 •1вых+0,12) |
±(0,0024вых+0,06) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,000Ьивых+0,0з) |
±(0,0001-ивых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,00014вых+0,01) |
±(0,0014вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005-1вых+0,03) |
±(0,0014вых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
60 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 8 - источников питания постоянного тока АКИП серии 1148
Характеристика |
Значение | |
АКИП-1148-80-120, АКИП-1148А-80-120 |
АКИП-1148-200-60, АКИП-1148А-200-60 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 120 |
от 0 до 60 |
Максимальная выходная мощность, Вт |
3000 |
3000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/ивых+0,03) |
±(0,0005/ивых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 •1вых+0,12) |
±(0,002^1вых+0,06) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001-ивых+0,01) |
±(0,000Ьивых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-ивых+0,01) |
±(0,0001-ивых+0,03) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001-1вых+0,01) |
±(0,001-1вых+0,01) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005-1вых+0,03) |
±(0,00Ывых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
120 |
60 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 9 - источников питания постоянного тока АКИП серии 1149
Характеристика |
Значение | |
АКИП-1149-80-240, АКИП-1149А-80-240 |
АКИП-1149-200-120, АКИП-1149А-200-120 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 240 |
от 0 до 120 |
Максимальная выходная мощность, Вт |
6000 |
6000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/ивых+0,03) |
±(0,0005/ивых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 •1вых+0,24) |
±(0,002 •1вых+0,12) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,03) |
Характеристика |
Значение | |
АКИП-1149-80-240, АКИП-1149А-80-240 |
АКИП-1149-200-120, АКИП-1149А-200-120 | |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-ивых+0,03) |
±(0,0001-ивых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001-1вых+0,01) |
±(0,00Ывых+0,02) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(о,0005^1вых+0,0б) |
±(0,00Ывых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
240 |
120 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 10 - источников питания постоянного тока АКИП серии 1150
Характеристика |
Значение | |
АКИП-1150-80-360, АКИП-1150А-80-360 |
АКИП-1150-200-180, АКИП-1150А-200-180 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 360 |
от 0 до 180 |
Максимальная выходная мощность, Вт |
9000 |
9000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/Лвых+0,03) |
±(0,0005/Лвых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002^1вых+0,36) |
±(0,002 •1вых+0,18) |
Нестабильность выходного напряжения при изменении напряжения питания3), В, не более |
±(0,000Ьивых+0,01) |
±(0,0001-ивых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-ивых+0,03) |
±(0,0001-ивых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания3), А, не более |
±(0,0001-1вых+0,01) |
±(0,001-1вых+0,03) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005-1вых+0,09) |
±(0,00Ывых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
360 |
180 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А;
-
3) Нормируются для однофазного напряжения питания
Таблица 11 - источников питания постоянного тока АКИП серии 1151
Характеристика |
Значение | |
АКИП-1151-80-480, АКИП-1151А-80-480 |
АКИП-1151-200-240, АКИП-1151А-200-240 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 480 |
от 0 до 240 |
Максимальная выходная мощность, Вт |
12000 |
12000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/ивых+0,03) |
±(0,0005/ивых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002 •1вых+0,48) |
±(0,002 •1вых+0,24) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,0001-ивых+0,01) |
±(0,000Ьивых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-ивых+0,03) |
±(0,0001-ивых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001-1вых+0,01) |
±(0,0014вых+0,04) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(0,0005-1вых+0,12) |
±(0,0014вых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
480 |
240 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 12 - источников питания постоянного тока АКИП серии 1152
Характеристика |
Значение | |
АКИП-1152-80-600, АКИП-1152А-80-600 |
АКИП-1152-200-300, АКИП-1152А-200-300 | |
Диапазон воспроизведения выходного напряжения, В |
от 0 до 80 |
от 0 до 200 |
Диапазон воспроизведения силы тока, А |
от 0 до 600 |
от 0 до 300 |
Максимальная выходная мощность, Вт |
15000 |
15000 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,0005/ивых+0,03) |
±(0,0005/ивых+0,1) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,0024вых+0,6) |
±(0,002 •1вых+0,3) |
Нестабильность выходного напряжения при изменении напряжения питания, В, не более |
±(0,000Ьивых+0,01) |
±(0,000Ьивых+0,03) |
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001-ивых+0,03) |
±(0,0001-ивых+0,05) |
Уровень пульсаций напряжения, мВ, не более (пиковое значение) |
80 |
200 |
Характеристика |
Значение | |
АКИП-1152-80-600, АКИП-1152А-80-600 |
АКИП-1152-200-300, АКИП-1152А-200-300 | |
Нестабильность силы тока при изменении напряжения питания, А, не более |
±(0,0001-1вых+0,01) |
±(0,001-1вых+0,05) |
Нестабильность силы тока при изменении напряжения на нагрузке, А, не более |
±(о,0005^вых+0,15) |
±(0,00Ывых+0,02) |
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
600 |
300 |
Примечание:
-
1) ивых - значение напряжения на выходе источника по встроенному индикатору, В;
-
2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А
Таблица 13 - Общие технические характеристики источников питания постоянного тока АКИП серий 1143, 1144, 1Р |
15, 1146, 1148, 1149, 1150, 1151, 1152 |
Характеристика |
Значение |
Напряжение питания частотой 47-63 Гц, В - серии 1143, 1144, 1145, 1146 |
от 99 до 121, от 198 до 242 |
- модификации АКИП-1146-80-120, АКИП-1146-200-60; серии 1148, 1149, |
от 198 до 242 |
- серии 1150, 1151 |
от 198 до 242 или от 324 до 4181) |
- серия 1152 |
от 324 до 418 |
Потребляемая мощность, В • А, не более - модификации АКИП-1143-80-40, АКИП-1143-150-20, АКИП-1143-300-10, АКИП-1143-600-5, АКИП-1145 |
1100; |
- модификации АКИП-1143-32-110 |
1150 |
- модификации АКИП-1145/1, АКИП-1145/1А, АКИП-1145/2, АКИП-1145/3, АКИП-1145/3А, АКИП-1146-80-120, АКИП-1146-200-60, |
2280 |
- модификации 1146, АКИП-1145/4, серии АКИП-1144, серия 1148 |
3800 |
- модификации АКИП-1146/1, АКИП-1146/2, серия 1149, |
7600 |
- серия 1150 |
11400 |
- серия 1151 |
15200 |
- серия 1152 |
19000 |
Габаритные размеры (ширинахвысотахглубина), мм, не более - серия 1143, |
215х88х445 |
- серия 1144 |
439x88x462 |
- модификации АКИП-1145, АКИП-1145/1, АКИП-1145/1А, АКИП-1145/3, АКИП-1145/3А |
415х44х500 |
- модификации АКИП-1145/2, АКИП-1145/4 |
439х90х500 |
- АКИП-1146 |
439x180x534 |
Характеристика |
Значение |
- АКИП-1146-80-120, АКИП-1146А-80-120, АКИП-1146-200-60, АКИП-1146А-200-60, серия 1148 |
483x105x641 |
- серия 1149 |
483x194x641 |
- серия 1150 |
483x283x641 |
- серия 1151 |
483x423x641 |
- серия 1152 |
483x516x641 |
Масса, кг - серия 1143, |
6 |
- серия 1144 |
13 |
- модификации АКИП-1145, АКИП-1145/1(А), АКИП-1145/1А, АКИП-1145/3(А), АКИП-1145/3А |
8,5 |
- модификации АКИП-1145/2, АКИП-1145/4 |
17 |
- модификации АКИП-1146, АКИП-1146/1, АКИП-1146/2 |
34 |
- модификации АКИП-1146-80-120, АКИП-1146-200-60, серия 1148 |
17 |
- модификации АКИП-1149-80-240, АКИП-1149-200-120, АКИП-1150-200-180 |
35 |
- модификация АКИП-1150-80-360 |
53 |
- модификации АКИП-1151-80-480, АКИП-1151-200-240, АКИП-1152-200-300 |
74 |
- модификация АКИП-1152-80-600 |
92 |
Нормальные условия применения: - температура окружающего воздуха, °С |
от + 18 до + 28 |
- относительная влажность воздуха, % |
до 80 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до + 40 |
- относительная влажность воздуха, % |
80 |
Условия хранения: - температура окружающего воздуха, °С |
от - 20 до + 70 |
- относительная влажность воздуха, % |
до 80 |
Примечание: 1) Определяется при заказе
