Наименование

Обозначение

Количество

Источник питания постоянного тока типа ITC

—

1

Шнур питания

—

1

USB-кабель*

—

1

Сертификат калибровки

—

1

Руководство пользователя

—

1**

Методика поверки

—

1***

* - поставляется для моделей ITC73060; ITC71650; ITC76015; ITC73510; ITC760H15; ITC73060-3; ITC76030-3; ITC73303;

** - поставляется на компакт-диске;

*** - поставляется в электронном или печатном виде.

Наименование характеристики

Значение

1

2

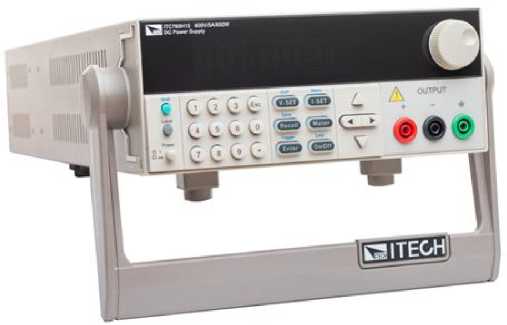

ITC760H15

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 600

Диапазон воспроизведения силы постоянного тока, А

от 0 до 5

Дискретность установки выходного напряжения, мВ

100

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения постоянного тока, мВ

±(0,3^вых+200)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,1-U_BMX+50)

±750

Пределы допускаемой дополнительной погрешности измерения (воспроизведения) напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, мВ

±(0Ливых+100)

Полный размах пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более

300

Дискретность установки выходного тока, мА

10

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

±(1,0-1вых+20)

Нестабильность выходного тока в режиме стабилизации тока, мА

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(1Д1вых+10)

±(1Д1вых+10)

Пределы допускаемой дополнительной погрешности измерений (воспроизведения) тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА

±(0Л1вых+10)

Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более:

30

1

2

ITC71810

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 18

Диапазон воспроизведения силы постоянного тока, А

от 0 до 10

Дискретность установки выходного напряжения, мВ

10

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ

±(0Ливых+10)

Дискретность измерений выходного напряжения, мВ

10

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

-при изменении напряжения питания на ±10 % от номинального значения -при изменении тока нагрузки от 1_макс до 0

±(0,1-и_Вых+3)

±750

Полный размах пульсаций среднеквадратического значения выходного напряжения в режиме стабилизации напряжения, мВ, не более

0,5 / 3

Пределы допускаемой дополнительной погрешности измерений напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, мВ

±(0Ливых+10)

Дискретность установки выходного тока, мА

10

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

±(2,0-1вых+10)

Дискретность измерений выходного тока, мА

10

Нестабильность выходного тока в режиме стабилизации тока, мА:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(1,0’1вых+2)

±(0,1-1вых+3)

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

5

Пределы допускаемой дополнительной погрешности измерения тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА

±(1<!вых+15)

ITC73060

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 32

Диапазон воспроизведения силы постоянного тока, А

от 0 до 6

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ

±(0Ливых+10)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,ьивых+3)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения (среднеквадратичное значение / полный размах), мВ, не более:

0,5 / 3

Пределы допускаемой дополнительной погрешности измерений напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, мВ

±(0Ливых+10) (ивых<20В) ±(0Ливых+100) (ивых>20В)

Дискретность установки выходного тока , мА

10

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

±(2Д1вых+10)

Дискретность измерений выходного тока, мА

10

Нестабильность выходного тока в режиме стабилизации тока, мА: при изменении напряжения питания на ±10 % от номинального значения при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(1,0-1вых+2)

±(0,1-1вых+3)

1

2

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

5

Пределы дополнительной погрешности измерения тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА

±(1,0<!вых + 15)

ITC73060-3

Количество каналов, шт

3

Диапазон воспроизведения напряжения постоянного тока, В

• - каналы 1 и 2

• - канал 3

от 0 до 30

от 0 до 5

Диапазон воспроизведения силы постоянного тока, А

• - каналы 1 и 2

• - канал 3

от 0 до 6

от 0 до 3

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения (все каналы), мВ

±(0^и_вых+10)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: (все каналы)

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,1-U_BWK+3)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения (среднеквадратичное значение / полный размах), мВ, не более

1 / 4

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мВ

±(0^и_вь1х+10)

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

• - каналы 1 и 2

• - канал 3

±(1,0'1вых+8)

±(1,0-1вых+5)

Нестабильность выходного тока в режиме стабилизации тока, мА при изменении напряжения питания на ±10 % от номинального значения при изменении напряжения на нагрузке от и_макс до 0,Ш_макс

±(0,1-1вых+3)

±(0,1'1вых+3)

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

4

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА

±(1,0<!вых+0,05)

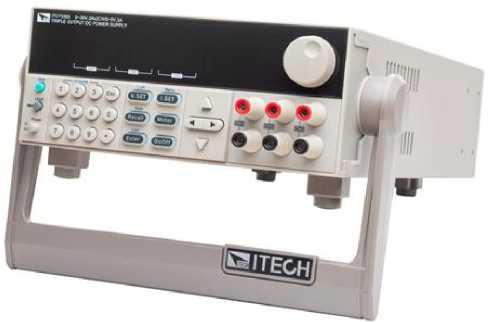

ITC73303

Количество каналов, шт

3

Диапазон воспроизведения напряжения постоянного тока, В -каналы 1 и 2

-канал 3

от 0 до 30

от 0 до 5

Диапазон воспроизведения силы постоянного тока, А каналы 1 - 3

от 0 до 3

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ

±(0,6^/ивых+20)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ: (все каналы)

- при изменении напряжения питания на ±10 % от номинального значения

±(0,1-ивых+4)

- при изменении тока нагрузки от 1_макс до 0

±750

Пульсации выходного напряжения в режиме стабилизации напряжения, мВ (среднеквадратичное значение / полный размах), не более

1 / 5

1

2

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мВ

±(0Ливых+10)

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

±(2Д1вых+10)

Нестабильность выходного тока в режиме стабилизации тока, мА:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(2,0-1_вых+3)

±(2,0-1вых+3)

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

6

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА

±(1,0<!вых+0,05)

ITC73510

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 60

Диапазон воспроизведения силы постоянного тока, А

от 0 до 10

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ

±(0Ливых+5)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,bU_№BC+10)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения, полный размах, мВ, не более

8

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, мВ

±(0,3^вых+10)

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

±(1,0<!вых+10)

Нестабильность выходного тока в режиме стабилизации тока, мА:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении напряжения на нагрузке от и_макс до 0,14.’ _макс

±(0Д1вых+4)

±(0,5-1вых+4)

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

6

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, мА от изменения температуры окружающей среды в диапазоне рабочих температур

±(1,0<!вых+0,05)

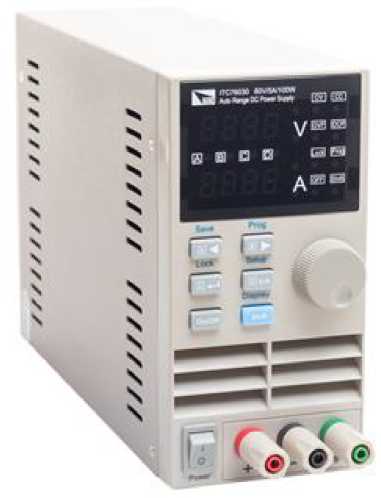

ITC76030

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 60

Диапазон воспроизведения силы постоянного тока, А

от 0 до 5

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) напряжения постоянного тока, мВ

±(0Ливых+10)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

• - при изменении напряжения питания на ± 10% от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,1^ивых+3)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения, среднеквадратичное значение, мВ, не более:

2

Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного тока, мА

±(2Д1вых+2)

1

2

Нестабильность выходного тока в режиме стабилизации тока, мА:

- при изменении напряжения питания на ±10 % от номинального значения

- при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(1,0-1вых+3)

±(0,1'1вых+3)

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

5

ITC76060

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 60

Диапазон воспроизведения силы постоянного тока, А

от 0 до 8

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) напряжения постоянного тока, мВ

±(0Ливых+10)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

• - при изменении напряжения питания на ± 10% от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,1^ивых+5)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения, среднеквадратичное значение, мВ, не более:

5

Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного тока, мА

±(3Д1вых+5)

Нестабильность выходного тока в режиме стабилизации тока, мА:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(1'1вых+5) ±(0,1-1вых+5)

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

8

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 60

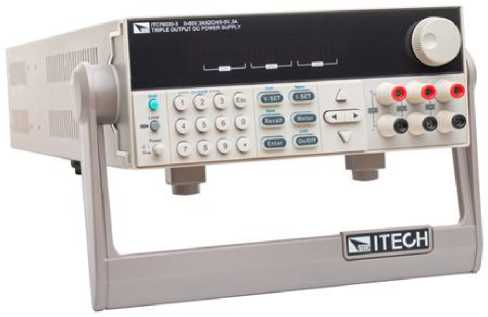

ITC76030-3

Количество каналов, шт

3

Диапазон воспроизведения выходного напряжения, В -каналы 1 и 2

-канал 3

от 0 до 60

от 0 до 5

Диапазон воспроизведения выходного тока, А -каналы 1 - 3

от 0 до 3

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного напряжения, мВ

-каналы 1 и 2

-канал 3

±(0,3^вых+10)

Нестабильность выходного напряжения в режиме стабилизации напряжения (все каналы), мВ:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,1^ивых+3)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения, (среднеквадратичное значение / полный размах), мВ, не более

1 / 4

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения, от изменения температуры окружающей среды в диапазоне рабочих температур, мВ

±(0,3^вых+10)

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

-каналы 1 и 2

-канал 3

±(1,0-1вых+5)

±(1,0-1вых+5)

1

2

Нестабильность выходного тока в режиме стабилизации тока, мА:

- при изменении напряжения питания на ±10 % от номинального значения

- при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(0,1-1вых+3)

±(0,1'1вых+3)

Пульсации среднеквадратического значения выходного тока в режиме стабилизации тока, мА, не более

4

Пределы дополнительной погрешности измерений тока от изменения температуры окружающей среды в диапазоне рабочих температур, мА

±(1,0'!вых+5)

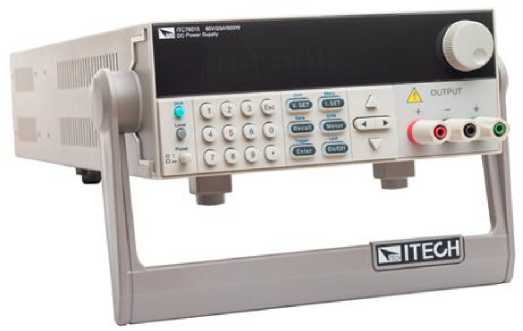

ITC76015

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 60

Диапазон воспроизведения силы постоянного тока, А

от 0 до 25

Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного напряжения, мВ

±(0^U_BbIX+5)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,1-ивых+30)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения, полный размах, мВ, не более

20

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

±(1,0<!вых+25)

Нестабильность выходного тока в режиме стабилизации тока, мА:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(1,0<!вых+10)

±(1,0<!вых+10)

Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более:

15

ITC71650

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 150

Диапазон воспроизведения силы постоянного тока, А

от 0 до 10

Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного напряжения, мВ

±(0,3^вых+20)

Нестабильность выходного напряжения в режиме стабилизации напряжения, мВ:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении тока нагрузки от 1_макс до 0

±(0,1-ивых+25)

±750

Пульсации выходного напряжения в режиме стабилизации напряжения, полный размах, мВ, не более

50

Пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) выходного тока, мА

±(1,0<!вых+25)

Нестабильность выходного тока в режиме стабилизации тока, мА:

• - при изменении напряжения питания на ±10 % от номинального значения

• - при изменении напряжения на нагрузке от и_макс до 0,1U _макс

±(0,5<[вых+10)

±(0,5<[вых+10)

Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более:

15

Диапазон воспроизведения напряжения постоянного тока, В

от 0 до 150

Диапазон воспроизведения силы постоянного тока, А

от 0 до 10

Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) выходного напряжения, мВ

±(0,3^вых+20)

Наименование характеристики

Значение

1

2

Условия эксплуатации нормальные: -температура, °С

-относительная влажность, % рабочие:

-температура, °С

-относительная влажность при +25°С, %

от +15 до +25

от 30 до 80

от 0 до +40

80

Напряжение питания, В при частоте 50/60 Гц

110/220±10%

ITC760H15

Выходная мощность, Вт

850

Потребляемая мощность, В •А, не более

1100

Условия эксплуатации:

Габаритные размеры (длина ^х ширина ^х высота), мм, не более

445х215х90

Масса, кг, не более

6

Средний срок службы, лет

10

Средняя наработка на отказ, ч

62700

ITC71810

Выходная мощность, Вт

180

Потребляемая мощность, В •А, не более

750

Габаритные размеры (длина ^х ширина ^х высота), мм, не более

355х215х90

Масса, кг, не более

8,5

Средний срок службы, лет

10

Средняя наработка на отказ, ч

64300

ITC73060

Выходная мощность, Вт

192

Потребляемая мощность, В •А, не более

750

Габаритные размеры (длина х ширина х высота), мм, не более

321х215х88

Масса, кг, не более

Средний срок службы, лет

10

Средняя наработка на отказ, ч

64300

ITC73060-3

Выходная мощность, Вт

• - каналы 1 и 2

• - канал 3

180

15

Потребляемая мощность, В-А, не более

1000

Габаритные размеры (длина х ширина х высота), мм, не более

453х215х88

Масса, кг, не более

8,5

Средний срок службы, лет

10

Средняя наработка на отказ, ч

64500

ITC73303

Потребляемая мощность, В-А, не более

750

Габаритные размеры (длина х ширина х высота, мм, не более

453х215х88

Масса, кг, не более

7,1

Средний срок службы, лет

10

Средняя наработка на отказ, ч

64500

1

2

ITC73510

Выходная мощность, Вт

200

Потребляемая мощность, В •А, не более

550

Габаритные размеры (длина ^х ширина ^х высота), мм, не более

355х215х90

Масса, кг, не более

7,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

59800

ITC76030/ITC76060

Выходная мощность, Вт

100

180

Потребляемая мощность, В •А, не более

300

600

Габаритные размеры (длина^хширина^хвысота), мм, не более

282х88х175

282х88х175

Масса, кг, не более

2,5

2,5

Средний срок службы, лет

10

10

Средняя наработка на отказ, ч

62700

59800

ITC76030-3

Выходная мощность, Вт

-каналы 1 и 2

180

-канал 3

15

Потребляемая мощность, В •А, не более

1000

Габаритные размеры (длина х ширина х высота), мм, не более

453х215х88

Масса, кг, не более

8,5

Средний срок службы, лет

10

Средняя наработка на отказ, ч

59800

ITC76015 / ITC71650

Выходная мощность, Вт

600

600

Потребляемая мощность, В •А, не более

2000

2000

Габаритные размеры (длина х ширина х высота), мм, не более

355х215х90

355х215х90

Масса, кг, не более

15

15

Средний срок службы, лет

10

10

Средняя наработка на отказ, ч

62700

59800
