Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне.

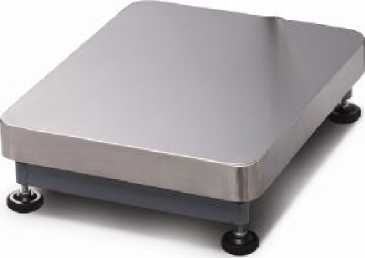

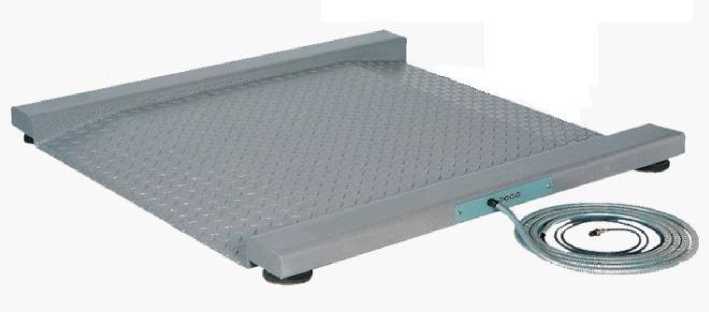

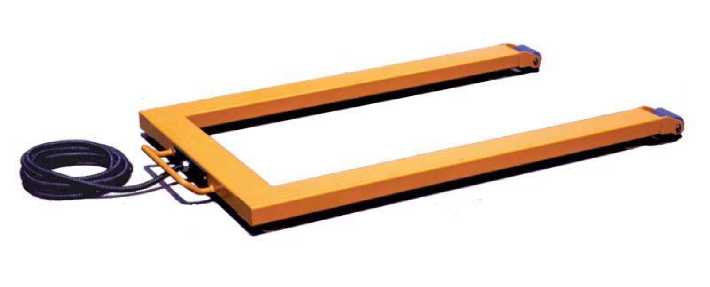

Общий вид ГПУ весов представлен на рисунке 1, весоизмерительных индикаторов весов - на рисунке 2.

Геркулес-Б

Геркулес-П

Геркулес-Пл

Геркулес-Т

Геркулес-А

RW-2601P

CL-5000DHA

CI-200S

CI-200 SC

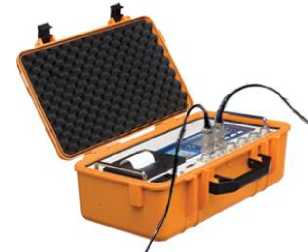

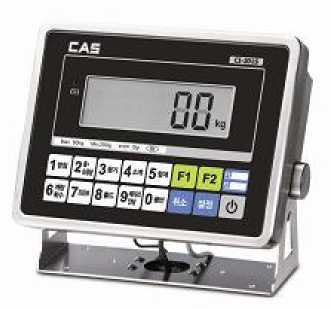

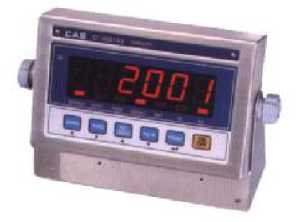

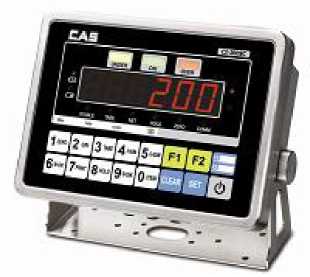

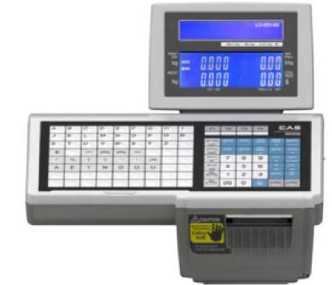

Рисунок 2 - Общий вид весоизмерительных индикаторов весов Г еркулес

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией прибора весоизмерительного CI, BI, NT и PDI, производства фирмы «CAS Corporation», Корея (Гос-реестр № 50968-12).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора (в зависимости от модификации применяемого весоизмерительного индикатора).

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Использование весоизмерительного индикатора RW-2601P, оснащенного дополнительными тензометрическими каналами, позволяет подключать до шести однотипных ГПУ одновременно. При этом все подключенные платформы работают независимо. На устройство индикации выводятся показания только выбранных оператором ГПУ. В коммуникационный порт интерфейса RS232 и на встроенный принтер выводятся одновременно показания отдельных ГПУ совместно с суммарным результатом или только суммарный результат.

Обозначение модификаций весов имеет вид Геркулес-Х₁Х₂ Х₃ Х₄ (X₅) где:

Xi - максимальная нагрузка в тоннах. Если модификация имеет максимальную нагрузку 0,5 т, пишется «05».

X2 - исполнение грузоприемной платформы:

• - Т - низкопрофильная грузоприемная платформа со скосами;

• - П - низкопрофильная грузоприемная платформа;

• - Пл - платформа П-образной формы;

• - Б - платформа в виде двух балок.

• - А - платформа на центральном датчике.

X3 - 1 (если присутствует) - применение весоизмерительных датчиков BSS, фирмы CAS Corporation», Корея (Госреестр № 51261-12).

X4 - д (если присутствует) - двухинтервальная модификация.

X5 - габаритный размер (ширина и глубина) грузоприемного устройства в метрах (только для Геркулес-П , Геркулес-Пл и Геркулес-А ).

Пример обозначения модификации: Геркулес-1Пл 1 д (1,2х1,2)

На маркировочной табличке весов указывают:

• - обозначение типа весов;

• - класс точности (III);

• - значения Max (Maxi), Min, e (ei);

• - торговую марку изготовителя или его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа;

- идентификатор программного обеспечения.

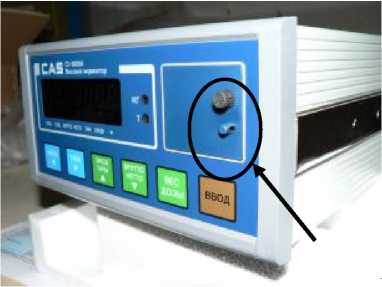

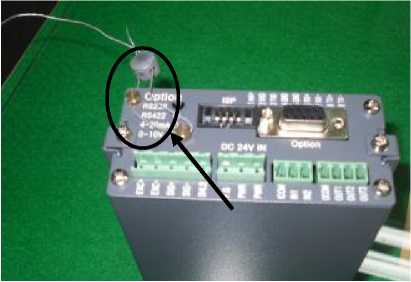

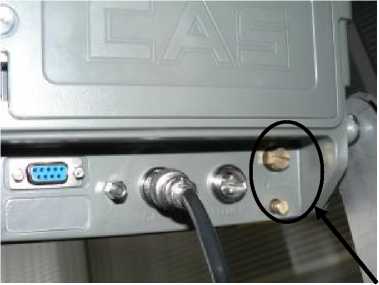

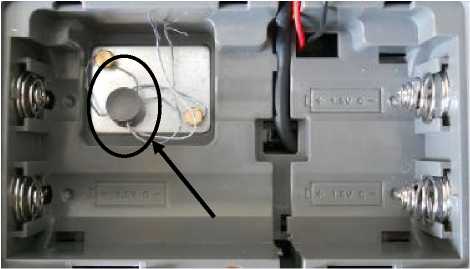

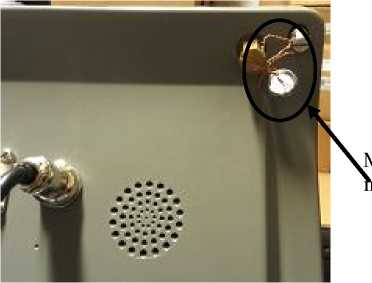

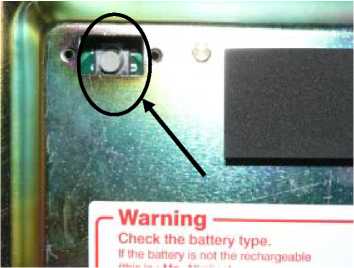

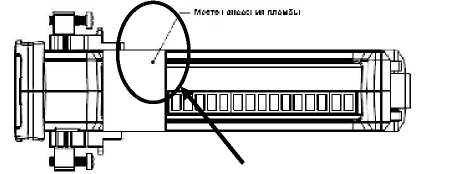

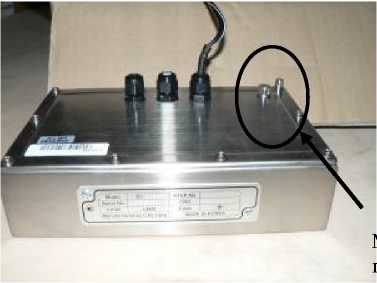

Знак поверки в виде наклейки наносится на лицевую панель индикатора весов. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 3.

CI-5010A,

Место

пломбировки

Место

пломбировки

CI-200

CI-6000A

Место пломбировки

CI-200 S/ SC / CI-2400SS

CI-1580A

Место пломбировки

Место пломбировки

CI-1560

М есто пломбировки

Место пломбировки

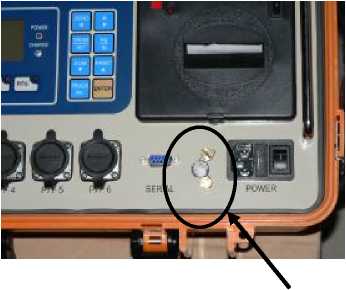

RW-2601P

PDI

Место

пломбировки

Рисунок 3 - Место пломбировки весов

• 1. Весы..................................................................................................1 шт.

• 2. Паспорт.............................................................................................1 шт.

Таблица 3

Таблица 4

Продолжение таблицы 4

Таблица 5

Таблица 6

Таблица 7 - Габаритные размеры и параметры питания
