Принцип действия анализаторов основан на термогравиметрическом анализе, при котором происходит измерение массы образца, его сушка в заданном оператором режиме, измерение массы остатка и вычисление относительного изменения массы. На дисплее отображается результат измерений массовой доли влаги в процентах или массовая доля сухого остатка в граммах или процентах.

Анализаторы представляют собой выполненные в едином корпусе весоизмерительный модуль с платформой для принятия исследуемого образца, электронную схему обработки измерительной информации, дисплей с цифровой индикацией и клавиатуру оператора. Нагревательный элемент встроен в откидную крышку анализатора.

В качестве нагревательного элемента в анализаторах модификаций MB25, MB27, MB90 и МВ120 применяется галогенная лампа, в модификации МВ23 - инфракрасный нагревательный элемент.

Анализаторы оснащены цифровым интерфейсом связи для передачи данных на периферийные устройства (например, персональный компьютер, принтер).

Анализаторы выпускаются в модификациях: MB23, MB25, MB27, MB90, MB120, отличающихся типом нагревательного элемента, метрологическими характеристиками и режимами работы.

Общий вид анализаторов представлен на рисунке 1.

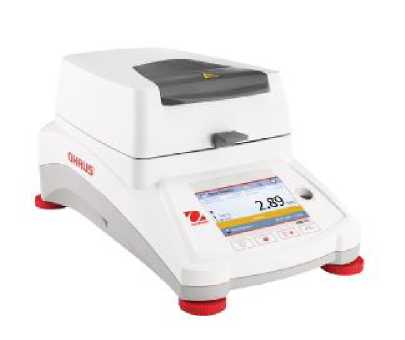

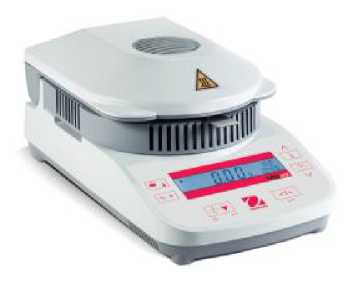

Рисунок 1 - Общий вид анализаторов

Анализаторы снабжены следующими устройствами и функциями:

• - установка различных температур и режимов сушки образца (автоматический, по времени, ускоренный, пошаговый);

• - устройство установки показаний на нуль;

• - самодиагностика;

• - отображение содержания сухого остатка в граммах или в % от исходной массы образца;

• - отображение различных характеристик образца (влажности, массы и т.д.).

Маркировочная табличка приборов изготавливается из полимерной пленки, крепится клеевым способом на нижней или боковой поверхности весов в зависимости от модификации.

Маркировочная табличка содержит следующую информацию (рисунок 2): - наименование фирмы-изготовителя или его товарный знак;

- страна изготовитель;

- обозначение модификации прибора ;

- максимальная нагрузка образца (Мах);

• - минимальная нагрузка образца (Min);

• - действительная цена деления по температуре^);

• - действительная цена деления (d);

• - диапазон установки температуры (T)

• - диапазон рабочих температур ;

• - знак утверждения типа;

• - серийный номер весов.



  ет No. хххххххх



XXXXXX       Г r G* A Z'x 'ХЭ

: 100-120V5CA5CHz3A/200-240V50£i0Hz3A ^S/N xxxxxxxxxx

Assembled in China

Рисунок 2 - Примеры маркировочных табличек

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
