Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.

Модификации весов имеют обозначение вида: NV[X₁][X₂][X₃][X₄][X₅], где:

X1 - условное обозначение габаритных размеров весов (ширина/длина/высота), мм: L (204/282/74); Т (240/250/70); индекс отсутствует (204/212/58);

Х2 - условное обозначение максимальной нагрузки: 21 (210 г); 51 (510 г); 110 (1100 г); 160 (1600 г); 210 (2100 г); 310 (3100 г); 320 (3200 г); 410 (4100 г); 510 (5100 г); 640 (6400 г); 1000 (10000 г); 1600 (16000 г); 2000 (20000 г);

Х3  - условное обозначение действительной цены деления шкалы согласно

таблицам 2 - 4: 2 (0,01 г); 1 (0,1; 0,2 или 0,5 г); 0 (1; 2 или 5 г);

Х4 - условное обозначение типа дисплея и/или наличия аккумуляторной батареи:

• - /1 - встроенная аккумуляторная батарея;

• - /2 - светодиодный дисплей;

• - /3 - светодиодный дисплей и встроенная аккумуляторная батарея;

• - индекс отсутствует - жидкокристаллический дисплей.

Х5 - символ М (если присутствует) - условное обозначение весов с европейского логистического центра.

Общий вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

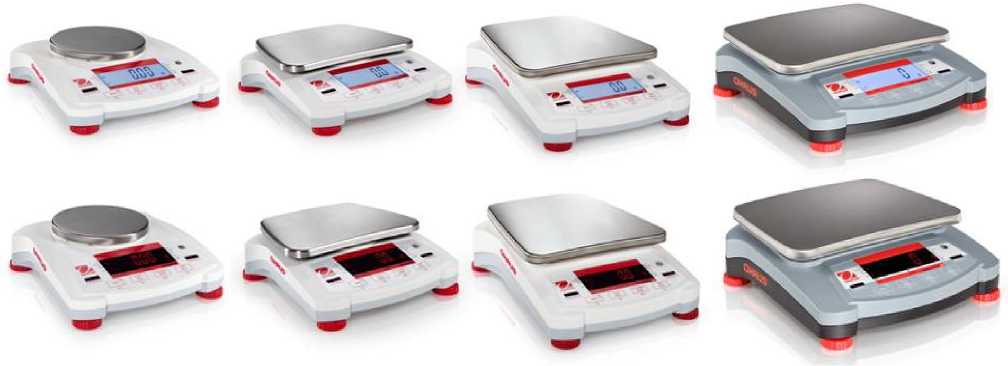

Рисунок 1 - Общий вид весов

1

или

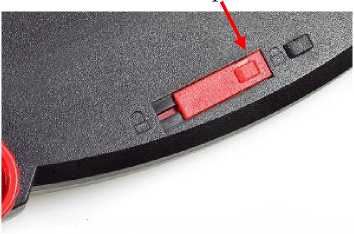

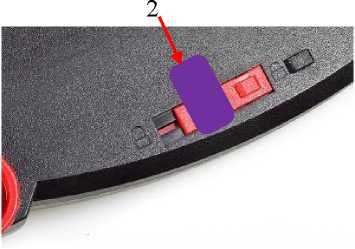

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма; 2 - пломба, знак поверки в виде разрушаемой наклейки)

Маркировочная табличка весов крепится клеевым способом на нижней или боковой поверхности весов и содержит следующую информацию (рисунок 3):

- наименование изготовителя или его товарный знак;

- страна изготовитель ;

- обозначение модификации весов;

- максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - действительная цена деления шкалы (d);

• - диапазон температуры;

• - знак утверждения типа;

• - серийный номер весов.

Model: NV212 zgs Г £ O' Max: 21 Og      't/        &

Min: 0.4g d:O,O1g +юс/+4вс

Power Requirements: B—14,5V - 5Q«bdh г 4VA or 9.5 - 20V. JW

OHAUS CORPORATION, USA http://www.nhaus.com

Рисунок 3 - Общий вид маркировочной таблички

Таблица 6 -

Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления шкалы (d), пределы допускаемой погрешности при первичной поверке (mpe) в зависимости от интервала взвешивания (m) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Пределы допускаемой погрешности весов при периодической поверке равны удвоенному значению mpe.

Таблица 3 - Основные технические характеристики
