Номер по Госреестру СИ: 64967-16
64967-16 Микроомметры
(МИКО-10)
Назначение средства измерений:
Микроомметр МИКО-10 предназначен для измерений электрического сопротивления постоянному току:
- переходного сопротивления контактов высоковольтных выключателей, размыкателей, соединителей, разъединителей, контакторов и реле;
- шин, проводов и кабелей;
- болтовых, заклепочных, сварных и паяных соединений токопроводов, трубопроводов, обшивок летательных аппаратов и т. п.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.09.2026
Номер записи - 156284
ID в реестре СИ - 378684
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификаций, Нет модификации, нет, мод. МИКО-10, Микроомметр МИКО-10, МИКО-10, МИКО-1, Без модификации, MI 3250,MI 3252, -,
Производитель
Изготовитель - ООО "СКБ электротехнического приборостроения"
Страна - РОССИЯ
Населенный пункт - пос.Шушары
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Статистика
Кол-во поверок - 791
Выдано извещений - 12
Кол-во периодических поверок - 291
Кол-во средств измерений - 154
Кол-во владельцев - 111
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 708 дн.
Приказы РСТ, где упоминается данный тип СИ
№795 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (16)
№1265 от 2016.09.07 Об утверждении типов средств измерений
№1794 от 2021.08.16 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
№429 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Микроомметры (МИКО-10)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
51289-12 Микроомметры (AUTO-OHM, DMOM, LTCA,TRM, WRM) Фирма "Vanguard Instruments Company, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
64967-16 Микроомметры (МИКО-10) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
65097-16 Анализаторы спектра (FSVA4, FSVA7, FSVA13, FSVA30, FSVA40) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
64967-16 Микроомметры (МИКО-10) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
Все средства измерений ООО "СКБ электротехнического приборостроения"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
31442-06 26.05.2021 |
Приборы контроля высоковольтных выключателей, ПКВ/М6Н ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
1 год; с 26.05.2016 г. - 3 года |
34283-07 10.03.2027 |
Приборы контроля высоковольтных выключателей, ПКВ/М7 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
1 год |
34283-07 01.04.2017 |
Приборы контроля высоковольтных выключателей, ПКВ/М7 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
1 год | |
40301-08 01.01.2014 |
Приборы контроля высоковольтных выключателей, ПКВ/У3.0 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ |
1 год |
46747-11 29.04.2016 |
Приборы контроля устройств РПН трансформаторов, ПКР-1 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ |
1 год |
55004-13 30.09.2018 |
Измерители электрического сопротивления, Миллиомметр МИКО-7 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ |
1 год |
59506-14 24.12.2019 |
Миллиомметры, МИКО-8 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ |
3 года |
59602-15 18.12.2024 |
Приборы контроля устройств РПН трансформаторов, ПКР-2 и их мод. ПКР-2М ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
3 года |
63180-16 17.02.2026 |
Микроомметры, МИКО-21 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
3 года |
63774-16 25.04.2026 |
Приборы контроля высоковольтных выключателей, ПКВ/У3.0 (модификация ПКВ/У3.1) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
3 года |
64967-16 07.09.2026 |
Микроомметры, МИКО-10 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
2 года |
68443-17 |
Установка для измерений линейных и угловых перемещений, УЛУП-1 ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
3 года |
72766-18 16.10.2024 |
Миллиомметры, МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
ОТ МП |
3 года |
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Микроомметры (МИКО-10)
Стоимость поверки Микроомметры (МИКО-10)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
1545 | 2905 |
ФБУ Белгородский ЦСМ Белгородская область |
1114 | 2905 |
ФБУ Владимирский ЦСМ Владимирская область |
1852 | 2905 |
ФБУ Волгоградский ЦСМ Волгоградская область |
2852 | 2905 |
ФБУ Забайкальский ЦСМ Забайкальский край |
2556 | 2905 |
Программное обеспечение
Программное обеспечение прибора управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей прибора.
Идентификационные данные программного обеспечения:
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО:1.1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

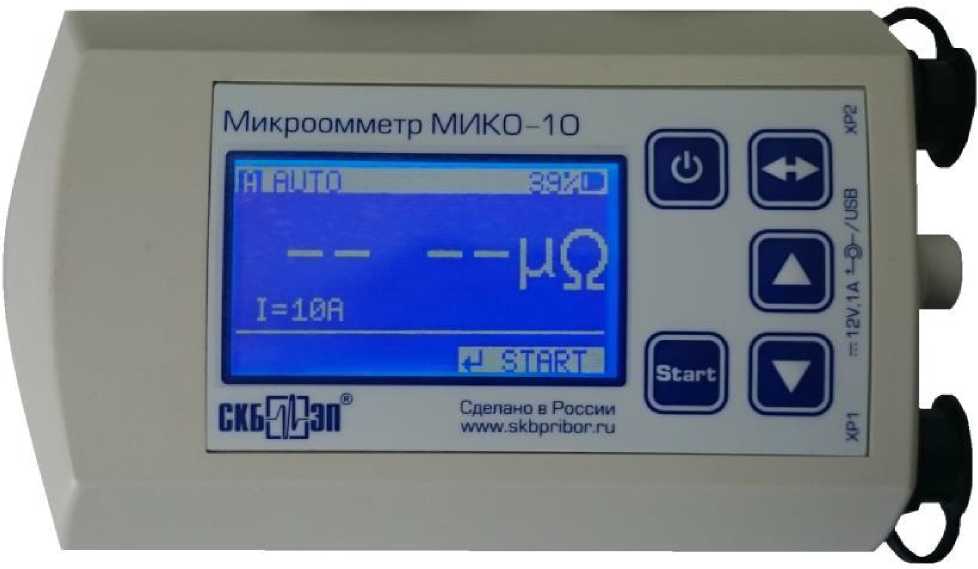

Рис. 1 Измерительный блок

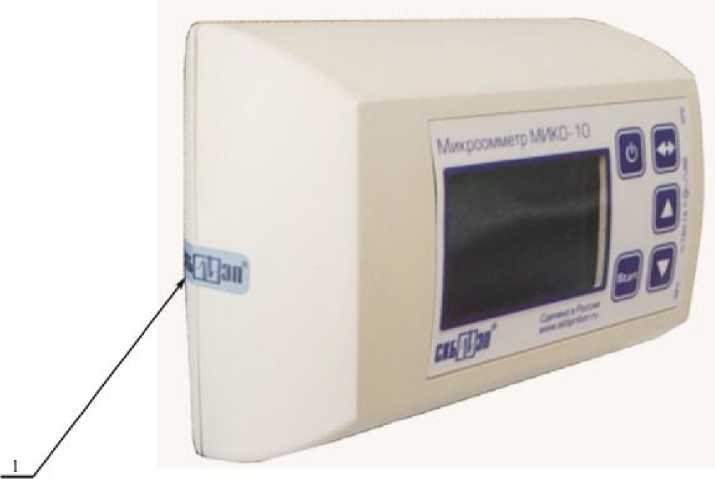

Рис. 2. Схема пломбировки от несанкционированного доступа
1 - место нанесения саморазрушающейся наклейки
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационных документах, на титульном
листе печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерения при контроле электрооборудования выполнять по методике, изложенной в руководстве по эксплуатации СКБ 142.00.00.000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям электрического сопротивления МИКО-10ТР ТС 004/2011 О безопасности низковольтного оборудования.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ТУ 4221-142-41770454-2016 Микроомметр МИКО-10. Технические условия.
Поверка
Поверкаосуществляется по документу СКБ 142.00.00.000 МП «Государственная система обеспечения единства измерений «Микроомметры МИКО-10». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24 мая 2016 г.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки и в раздел 12 формуляра в виде оттиска поверительного клейма.
Основные средства поверки:
Наименование (тип) |
Основные метрологические характеристики |
Катушка электрического сопротивления Р323 (ГР №1683-62) |
0,0001 Ом, КТ 0,05 |
Катушка электрического сопротивления Р310 (ГР №1162-58) |
0,001 Ом, КТ 0,02 |
Катушка электрического сопротивления Р310 (ГР №1162-58) |
0,01 Ом, КТ 0,02 |
Катушка электрического сопротивления Р321 (ГР №1162-58) |
0,1 Ом, КТ 0,02 |
Катушка электрического сопротивления Р321 (ГР №1162-58) |
1,0 Ом КТ 0,02 |
Катушка электрического сопротивления Р321 (ГР №1162-58) |
10 Ом, КТ 0,02 |
Катушка электрического сопротивления Р321 (ГР №1162-58) |
100 Ом, КТ 0,02 |
Катушка электрического сопротивления Р331 (ГР №1162-58) |
1000 Ом, КТ 0,02 |
Изготовитель
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Юридический адрес: Россия, 196143, г. Санкт-Петербург, проспект Юрия Гагарина, 53, оф. 82
Почтовый адрес: Россия, 664033, г. Иркутск, ул. Лермонтова 130, а/я 407
Тел.: (3952) 719-148; факс: (3952) 42-89-21.
e-mail: skb@skbpribor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений», Восточно-Сибирский филиал.
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-он, р.п. Менделеево, промзона ВНИИФТРИ, корп. 11.
Почтовый адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57.
Тел.: (3952) 46-83-03; факс: (3952) 46-38-48.
E-mail: office@niiftri.irk.ru
Прибор измеряет электрическое сопротивление по четырехпроводной схеме. В этой схеме измерительный ток, протекая через токовые зажимы измерительного кабеля прибора и измеряемое сопротивление, создает на нем падение напряжения, которое через потенциальные зажимы кабеля поступает на вольтметр.
Электрическое сопротивление вычисляется по результатам измерения силы тока и напряжения.
Прибор состоит из измерительного блока (рис. 1) и комплекта кабелей с зажимами.
Расположение разъемов, органов управления и индикации соответствует рисунку 1.
Наименование |
Кол-во, шт. |
Примечание |
Измерительный блок СКБ 042.00.00.000 |
1 | |
Кабель измерительный СКБ 042.04.00.000 |
2 |
длина 1,7 м |
Сетевой адаптер для заряда аккумулятора прибора |
1 |
тип адаптера МТ-ИЭС8-120100-1П |
Кабель USB 2.0 А-В |
1 |
длина 1,8 м |
Шунт 75ШСМ М3.75-0,5 |
1 | |
Микроомметр МИКО-10. Руководство по эксплуатации СКБ142.00.00.000 РЭ |
1 | |
Микроомметр МИКО-10. Формуляр СКБ142.00.00.000 ФО |
1 | |
Микроомметр МИКО-10. Сертификат о калибров ке |
1 | |
Микроомметр МИКО-10. Методика поверки СКБ142.00.00.000 МП |
1 |
по заказу |
Диапазон измерений электрического сопротивления, Ом:
- в режиме «АВТО»
- в режиме «ОДНОКРАТНЫЙ»
- при силе измерительного тока 1 А - при силе измерительного тока 10 А
от 10-6 до 2Ч0-2
от 10-5 до 10-1
от 10-6 до 2Ч0-2
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, %, не более:
- при задании силы измерительного тока 1 А
Г10-1 | ||
± |
0,2 + 0,002 • |
11 |
<R№M. 0 |
где Rkim - измеренное значение
электрического сопротивления, Ом
- при задании силы измерительного тока 10 А
Г2-10"2 | ||
± |
0,2 + 0,002 • |
1 1 |
< R3m . 0 |
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочих условиях, %, не более
Технические характеристики
Максимальная мощность, потребляемая из сети электропитания, Вт, не более:
Масса измерительного блока прибора, кг, не более:
Масса прибора в стандартной комплектации, кг, не более: Габаритные размеры измерительного блока
(длинахширинахвысота), мм, не более:
Средняя наработка на отказ, ч, не менее:
основной погрешности
15
0,5
0,9
165х100х60
3000
Входное напряжение переменного тока сетевого адаптера, В
от 176 до 264
Условия эксплуатации:
Влияющая величина |
Нормальные условия применения |
Рабочие условия применения |
температура окружающего воздуха, °С |
от +15 до +25 |
от - 15 до +55 |
относительная влажность воздуха, % |
от 30 до 80 |
от 10 до 95 без конденсации влаги |
температура окружающего воздуха в режиме заряда аккумуляторной батареи, °С |
от 0 до +40 |
Прибор отвечает требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
