Номер по Госреестру СИ: 64843-16
64843-16 Дефектоскопы вихретоковые
(OmniScan MX с модулями ECT и ECA)
Назначение средства измерений:
Дефектоскопы вихретоковые OmniScan MX с модулями ECT и ECA (далее -дефектоскопы) предназначены для обнаружения и измерений глубины залегания поверхностных и подповерхностных дефектов в деталях и заготовках из металлов токопроводящих материалов.
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 31.08.2021
Номер записи - 156145
ID в реестре СИ - 378545
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OmniScan MX с модулями ECT и ECA, OmniScan MX с модулем ECA,
Производитель
Изготовитель - Компания "Olympus NDT, Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1242 от 2016.08.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Дефектоскопы вихретоковые (OmniScan MX с модулями ECT и ECA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Olympus NDT, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35582-12 14.12.2017 |
Дефектоскопы ультразвуковые, EPOCH XT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45011-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH LTC Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45012-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH 1000, EPOCH 1000iR, EPOCH 1000i Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45013-10 01.08.2015 |
Дефектоскопы ультразвуковые, OmniScan iX Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46074-11 25.01.2016 |
Дефектоскопы ультразвуковые, EPOCH LT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46558-11 25.03.2016 |
Толщиномеры магнитные, Magna-Mike 8500 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46559-11 25.03.2016 |
Толщиномеры ультразвуковые, 35, 35DL, 35HP, 35DL-HP, MG2, MG2-XT, MG2-DL, 26MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48503-11 15.12.2016 |
Дефектоскопы ультразвуковые, EPOCH 600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48504-11 15.12.2016 |
Толщиномеры ультразвуковые, 38DL PLUS Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48833-12 08.12.2026 |
Дефектоскопы ультразвуковые, OmniScan MX2 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
54221-13 16.07.2018 |
Толщиномеры магнитные, Magna-Mike 8600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
54886-13 18.09.2018 |
Толщиномеры ультразвуковые, 45MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
55893-13 23.10.2023 |
Дефектоскопы ультразвуковые, OmniScan SX Компания "Olympus NDT, Inc." (КАНАДА ) |
1 год | |
|
56321-14 14.12.2023 |
Системы автоматического ультразвукового контроля, PipeWIZARD Компания "Olympus NDT, Inc." (КАНАДА ) |
1 год | |
|
64843-16 31.08.2021 |
Дефектоскопы вихретоковые, OmniScan MX с модулями ECT и ECA Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Дефектоскопы вихретоковые (OmniScan MX с модулями ECT и ECA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АНК" (RA.RU.310566) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Дефектоскопы вихретоковые (OmniScan MX с модулями ECT и ECA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) позволяет осуществлять сбор данных вихретокового контроля, сохранять и обрабатывать результаты контроля, управлять настройками дефектоскопа.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MXE |
|
Номер версии (идентификационный номер) ПО |
3.0R2 и выше |
|
Цифровой идентификатор ПО |
-- |
|
Другие идентификационные данные |
-- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на корпус электронного блока дефектоскопа с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в разделах 3 и 9 руководства пользователя «Руководство пользователя. OmniScan MXE. Программное обеспечение сбора и анализа данных при проведении вихретокового контроля».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым OmniScan MX с модулями ECT и ECAТехническая документация компании «Olympus NDT, Inc.», Канада
Поверка
Поверкаосуществляется в соответствии с методикой поверки МП 019.Д4-16 «Дефектоскопы вихретоковые OmniScan MX с модулями ECT и ECA. Методика поверки.», утвержденной ФГУП «ВНИИОФИ» 25.04.2016 г.
Основные средства поверки:
-
1. Образец СОП-7.001.70 из комплекта образцов КСОП-70 (Госреестр № 47328-11).
-
2. Осциллограф цифровой TDS2012B (Госреестр № 32618-06). Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Olympus NDT, Inc.», Канада
Адрес: 505 boul. Du Parc-Technologies Quebec City, Quebec, G1P 4S9, Canada Телефон: +1-418-872-1155
Сайт: www.olympus-ims.com
Заявитель
ООО «Олимпас Москва»
ИНН 7703026005
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Телефон: +7 (495) 956-66-91
Факс: +7 (495) 663-84-87
Сайт: www.olympus-ims.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Сайт: www.vniiofi.ru
В дефектоскопах реализован вихретоковый метод контроля. Принцип его действия основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия возбуждающего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу (ЭДС) в ВТП.
Если в объекте контроля имеется дефект, то линии вихревых токов прерываются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.
Полученный сигнал усиливается, оцифровывается и обрабатывается дефектоскопом. Результаты отображаются на экране дефектоскопа в виде сигналов на комплексной плоскости, временных диаграмм и С-сканов. По сформированному на экране изображению оператор может судить о наличии дефектов в контролируемой области изделия.
Конструктивно дефектоскоп состоит из электронного блока и ВТП. Управление дефектоскопом производится с передней панели электронного блока, на которой находятся все основные элементы управления (ручка прокрутки, функциональные клавиши), световые индикаторы и экран. Электронный блок дефектоскопа имеет модульную конструкцию. Задняя панель электронного блока дефектоскопа представлена модулем сбора данных.
В зависимости от используемого модуля сбора данных различают две модификации дефектоскопа:
-
- в дефектоскопе вихретоковом OmniScan MX с модулем ECT (OMNI-M-ECT4) используется до четырех каналов, имеются разъем для подключения однокатушечного ВТП, разъем для подключения ВТП с четырьмя и менее единичными катушками;
-
- в дефектоскопе вихретоковом OmniScan MX с модулем ECA (OMNI-M-ECA4-32) используется до 32 каналов, имеются разъем для подключения однокатушечного ВТП, разъем для подключения ВТП с четырьмя и менее единичными катушками, разъем для подключения ВТП с вихретоковой матрицей.
Дефектоскопы оснащаются ВТП, изготавливаемыми компанией «Olympus NDT, Inc.», Канада.

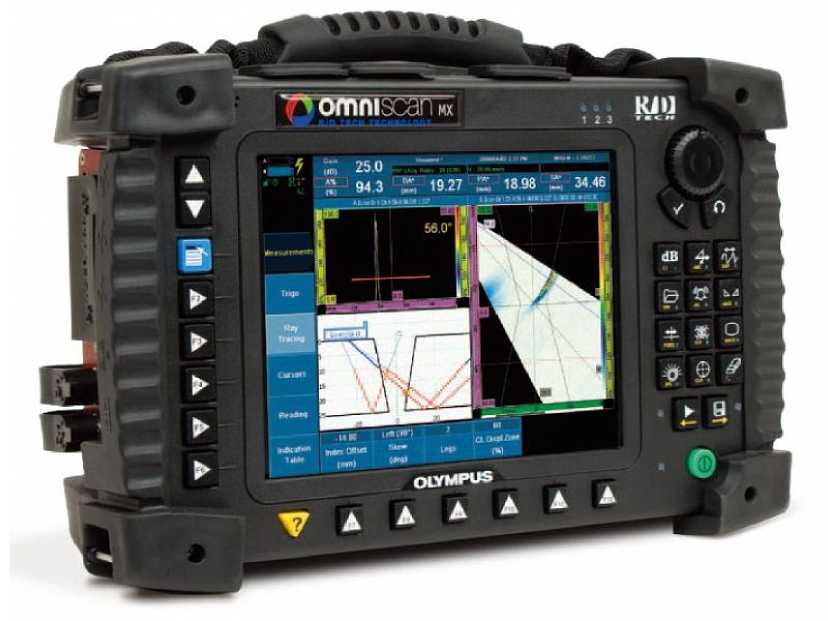

На рисунке 1 представлена фотография общего вида дефектоскопов.
Рисунок 1 - Общий вид дефектоскопов
Установки комплектуются в соответствии с таблицей 4.
Таблица 4
|
Наименование и условное обозначение |
Количество |
|
1.Электронный блок* |
1 шт. |
|
2.Вихретоковый преобразователь** |
1 шт. |
|
3.Блок питания сетевой |
1 шт. |
|
4. Руководство по эксплуатации. Дефектоскопы вихретоковые OmniScan MX с модулями ECT и ECA и Дефектоскопы ультразвуковые OmniScan MX2. |
1 экз. |
|
5.Руководство пользователя. OmniScan MXE. Программное обеспечение сбора и анализа данных при проведении вихретокового контроля. |
1 экз. |
|
6.Методика поверки. МП 019.Д4-16 |
1 экз. |
* - модификация в соответствии с заказом.
** - количество и тип преобразователей в соответствии с заказом.
Таблица 3
|
Наименование характеристики |
Значение характеристики |
|
Порог чувствительности к определению дефектов типа «пропил» (ширина и глубина), мм, не более |
0,1 |
|
Диапазон измерений глубины дефектов, мм |
от 0,1 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм |
±0,1 |
|
Диапазон рабочих частот, кГц |
от 0,1 до 6000 |
|
Отклонение установки частоты, % |
±0,5 |
|
Питание от аккумулятора c напряжением, В |
от 15 до 18 |
|
Питание от сети переменного тока с:
|
от 90 до 264 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Масса дефектоскопа, кг, не более |
5 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
325x210x130 |
|
Условия эксплуатации:
|
от 0 до +40 85 от 84 до 106,7 |
