Номер по Госреестру СИ: 48504-11
48504-11 Толщиномеры ультразвуковые
(38DL PLUS)
Назначение средства измерений:
Толщиномеры ультразвуковые 38DL PLUS предназначены для измерений толщины изделий из неметаллических и металлических материалов, в т.ч. подверженных коррозии или эрозии.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.12.2016
Номер записи - 137591
ID в реестре СИ - 359991
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Толщиномер ультразвуковой*** 38DL PLUS, Толщиномер ультразвуковой Булат-1М, Толщиномер ультразвуковой 38DL PLUS, Толщиномер ультразвуковой 38 DL PLUS, Толщиномер ультразвуковой Olimpus 38DL PLUS, Поверка, Нет модификации, Нет данных, нет, Без модификации, Olympus 38DL PLUS, 38DL PLUS,, 38DL PLUS №130597702, 38DL PLUS с преобразователем D799 № 989784, 38DL PLUS с преобразователем D7906-SM №921919, 38DL PLUS, 38 DL PLUS, -,
Производитель
Изготовитель - Компания "Olympus NDT, Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 523
Выдано извещений - 18
Кол-во периодических поверок - 348
Кол-во средств измерений - 348
Кол-во владельцев - 179
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1808 от 2016.11.30 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 44785 "Толщиномеры ультразвуковые 38DL PLUS"
№2486 от 2021.11.09 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
Наличие аналогов СИ: Толщиномеры ультразвуковые (38DL PLUS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48504-11 Толщиномеры ультразвуковые (38DL PLUS) Фирма "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
21391-13 Толщиномеры ультразвуковые (Булат-1М) Общество с ограниченной ответственностью «КОНСТАНТА» (ООО «КОНСТАНТА») (РОССИЯ г. Санкт-Петербург) |
|
48504-11 Толщиномеры ультразвуковые (38DL PLUS) Фирма "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
46425-11 Толщиномеры ультразвуковые (БУЛАТ 1S) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
|
48504-11 Толщиномеры ультразвуковые (38DL PLUS) Фирма "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
64138-16 Антенны дипольные активные (П6-51М/1) АО "СКБ радиоизмерительной аппаратуры" (РИАП) (РОССИЯ г.Нижний Новгород) |
Все средства измерений АО "СКБ радиоизмерительной аппаратуры" (РИАП)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35582-12 14.12.2017 |
Дефектоскопы ультразвуковые, EPOCH XT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45011-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH LTC Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45012-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH 1000, EPOCH 1000iR, EPOCH 1000i Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45013-10 01.08.2015 |
Дефектоскопы ультразвуковые, OmniScan iX Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46074-11 25.01.2016 |
Дефектоскопы ультразвуковые, EPOCH LT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46558-11 25.03.2016 |
Толщиномеры магнитные, Magna-Mike 8500 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46559-11 25.03.2016 |
Толщиномеры ультразвуковые, 35, 35DL, 35HP, 35DL-HP, MG2, MG2-XT, MG2-DL, 26MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48503-11 15.12.2016 |
Дефектоскопы ультразвуковые, EPOCH 600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48504-11 15.12.2016 |
Толщиномеры ультразвуковые, 38DL PLUS Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48833-12 08.12.2026 |
Дефектоскопы ультразвуковые, OmniScan MX2 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
54221-13 16.07.2018 |
Толщиномеры магнитные, Magna-Mike 8600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
54886-13 18.09.2018 |
Толщиномеры ультразвуковые, 45MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
56321-14 14.12.2024 |
Системы автоматического ультразвукового контроля, PipeWIZARD Компания "Olympus NDT, Inc." (КАНАДА ) |
1 год | |
|
64843-16 31.08.2021 |
Дефектоскопы вихретоковые, OmniScan MX с модулями ECT и ECA Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Антенны дипольные активные (П6-51М/1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 7 | 0 | 5 | 0 | 7 | 0 | 5 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 6 | 0 | 4 | 0 | 6 | 0 | 4 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 8 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 14 | 0 | 5 | 1 | 13 | 0 | 5 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 8 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 11 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 85 | 0 | 46 | 9 | 46 | 0 | 46 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 23 | 0 | 15 | 0 | 13 | 0 | 13 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| Филиал публичного акционерного общества "Авиационная холдинговая компания "Сухой" ОКБ "Сух (РОСС СОБ 3.00176.2014) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 2 | 0 | 5 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 1 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 0 | 3 | 4 | 0 | 0 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 11 | 0 | 7 | 0 | 11 | 0 | 7 | ||
| ООО "АНК" (RA.RU.310566) | 54 | 7 | 30 | 0 | 40 | 4 | 20 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 21 | 0 | 15 | 0 | 21 | 0 | 15 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 41 | 3 | 31 | 0 | 31 | 3 | 28 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 3 | 0 | 7 | 0 | 3 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 38 | 0 | 35 | 1 | 35 | 0 | 35 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 17 | 0 | 11 | 1 | 16 | 0 | 10 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 3 | 0 | 2 | 1 | 3 | 0 | 2 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 0 | 1 | 0 | 2 | 0 | 1 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 67 | 0 | 53 | 0 | 46 | 0 | 46 | |||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 3 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 0 | 13 | 1 | 12 | 0 | 12 |
Стоимость поверки Антенны дипольные активные (П6-51М/1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4208 | 5527 |
|
ФБУ Вологодский ЦСМ Вологодская область |
4339 | 5527 |
|
ФБУ Воронежский ЦСМ Воронежская область |
5200 | 5527 |
|
ФБУ НИЦ ПМ-Ростест Москва |
5000 | 5527 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7983 | 5527 |
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение, разработанное компанией изготовителем. Программное обеспечение идентифицируется при каждом включении толщиномера путем вывода на дисплей электронного блока номера версии.
Программное обеспечение предназначено для:
|
-- |
сбора, обработки и хранения данных, настройки толщиномера, |
- визуализации результатов измерений.
Защита программного обеспечения толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.
|
Наименование программного обеспечения |
Идентификации-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение толщиномеров ультразвуковых 38DL PLUS |
1.06 |
E700807F |
CRC32 | |
|
Программное обеспечение толщиномеров ультразвуковых 38DL PLUS |
1.07 |
18304A63 |
CRC32 | |
|
Программное обеспечение толщиномеров ультразвуковых 38DL PLUS |
1.09 |
72A781B9 |
CRC32 |
лист № 3 всего листов 5 При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель электронного блока толщиномера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе:
«Толщиномеры ультразвуковые 38DL PLUS. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым 38DL PLUS
Техническая документация компании «Olympus NDT, Inc.».
Поверка
Поверкаосуществляется по документу «Толщиномеры ультразвуковые 38DL PLUS. Методика поверки МП 2512-0005-2011», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в апреле 2011 г.
В перечень основного поверочного оборудования входят:
- стандартные образцы эквивалентной ультразвуковой толщины КУСОТ-180;
- комплект образцовых ультразвуковых мер КМТ 176 М -1.
Изготовитель
Компания «Olympus NDT, Inc.», СШААдрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA www.olympus-ims.com
Заявитель
ООО «Олимпас Москва»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр.8
Тел.: (495) 956-66-91, факс: (495) 663-84-87
Принцип действия толщиномеров ультразвуковых 38DL PLUS основан на измерении времени с момента генерации зондирующего импульса преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.
В толщиномерах используется контактный способ обеспечения акустической связи преобразователя с объектом контроля путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта на участке измерения.
Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока в защитном резиновом чехле и преобразователя, соединенных кабелем.
На передней панели корпуса электронного блока толщиномера расположены жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек и подставка. На верхней панели корпуса расположены разъемы для подключения преобразователей, разъем USB/RS-232 и разъем для подключения зарядного устройства. На боковой панели корпуса расположен отсек с разъемами VGA, USB для подключения к внешнему устройству (монитор, проектор, компьютер), и слотом для карты памяти MicroSD.
На дисплее электронного блока отображаются результаты измерений в режиме реального времени в виде измеренных значений толщины, А-скан, а также установленные параметры. Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-96 IP 67.
Толщиномеры могут быть оснащены ультразвуковыми преобразователями, изготавливаемые компанией «Olympus NDT, Inc.» под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
-
- одноэлементные контактные серий M, A, C, V, SUC;
-
- раздельно-совмещенные серий D, MTD;
-
- с линией задержки серий M, V, SCD, SCDR, HC;
-
- иммерсионные серий M, A, V, C;
-
- электромагнитный акустический модели E110-SB.
В комплект поставки толщиномеров входит калибровочный образец для проверки работоспособности.

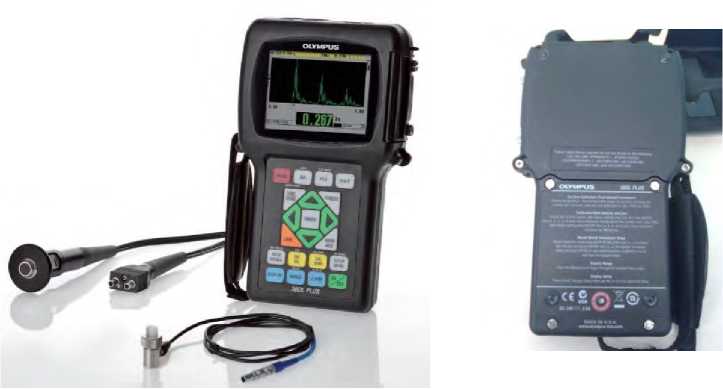

Рисунок 1 - Внешний вид толщиномеров 38DL PLUS
|
Наименование |
Количество | |
|
1 |
Блок электронный |
1 шт. |
|
2 |
Преобразователь ультразвуковой с кабелем |
от 1 шт.* |
|
3 |
Литий-ионный аккумулятор |
1 шт. |
|
4 |
Зарядное устройство для работы от сети переменного тока |
1 шт. |
|
5 |
Ремень |
1 шт. |
|
6 |
Контактная жидкость |
1 шт. |
|
7 |
Калибровочный образец |
1 шт. |
|
8 |
USB-кабель |
1 шт. |
|
9 |
Блок для батареек типа АА |
1 шт. |
|
10 |
Кабель для подключения к выходу VGA |
по требованию Заказчика |
|
11 |
Карта памяти MicroSD, 2 Гб |
по требованию Заказчика |
|
12 |
Кейс для транспортирования |
1 шт. |
|
13 |
Руководство по эксплуатации |
1 экз. |
|
14 |
Методика поверки МП 2512-0005-2011 |
1 экз. |
* - количество и модели преобразователей определяются в соответствии с заказом по каталогу изготовителя.
|
Наименование характеристики и единицы величин |
Значение характеристики |
|
Диапазон показаний толщины, мм |
от 0,1 до 635 |
|
Диапазон измерений толщины, мм* |
от 0,1 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±0,1 |
|
Дискретность отсчета, мм |
0,1 0,01 0,001 (дополнительная опция) |
|
Диапазон скоростей распространения ультразвуковых колебаний в материале контролируемого изделия, м/с |
от 762 до 13999 |
|
Питание:
|
(110 ±10) В, (220±20) В 10,8 В |
|
Потребляемая мощность, Вт, не более |
2,0 |
|
Г абаритные размеры электронного блока (в защитном чехле), мм, не более |
236х131х67 |
|
Масса электронного блока (с аккумулятором), кг, не более |
1,2 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
25000 |
Условия эксплуатации:
-
1. Диапазон температуры окружающей среды, °С от -10 до +50
-
2. Максимальная температура поверхности контролируемого изделия +150**
-
3. Относительная влажность воздуха, %, не более 95 (без конденсации влаги)
* - диапазон измерений толщины зависит от модели подключенного преобразователя, материала контролируемого изделия, состояния поверхности изделия.
** - в зависимости от модели преобразователя.
