Номер по Госреестру СИ: 48833-12
48833-12 Дефектоскопы ультразвуковые
(OmniScan MX2)
Назначение средства измерений:
Дефектоскопы ультразвуковые OmniScan MX2 (далее дефектоскопы) предназначены для:
- измерений глубины залегания дефекта, расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (с фазированными решетками, наклонными преобразователями), толщины изделий из металла и сплавов при одностороннем доступе к ним;
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, турбин, узлов конструкций и др.
Аналитический паспорт типа средства измерений
48833-12 — Дефектоскопы ультразвуковые
OmniScan MX2
Компания "Olympus NDT, Inc."
КАНАДА
МПИ: 1 год
Действует
59
организаций130
владельцев3
версий529
Всего поверок
по агрегатам с 2010 года
39
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
59
Организаций-поверителей
эффективное число: 15.4
130
Владельцев СИ
эффективное число: 40.3
231
Экземпляров СИ
по агрегатам владельцев / организаций
76.6%
Периодические поверки
первичные: 0.6%
0.57%
Непригодность
3 извещений
70.3%
Поверки юрлиц
доля в общем объёме
9 507 ₽
Средневзвешенная цена
медиана: 9 832 ₽
100%
Покрытие ценами
расчётный известный объём: 747 760 ₽
2 016,0 лет
Средний возраст парка
взвешено по годовому объёму
2 031 дн.
Наблюдаемый МПИ
по фактическим интервалам
648
Концентрация поверителей
HHI; доля топ-5: 47.4%
248
Концентрация владельцев
HHI; доля топ-5: 24.2%
16
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
14
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 529 поверок; пик пришёлся на 2025 год (81).
- Последний завершённый год показал рост на 15.7% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 44.2%.
- Рынок представлен 59 организациями; концентрация низкая (HHI 648), доля топ-5 — 47.4%.
- В базе найдено 130 владельцев и 231 экземпляров СИ; доля пяти крупнейших владельцев — 24.2%.
- Средневзвешенная цена поверки — 9 507 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 747 760 руб.
- Доля извещений о непригодности составляет 0.57% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 2 031 дней; средний возраст парка по агрегатам организаций — 2 016,0 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 81
Долгосрочный CAGR: 44.2%
Активных версий: 1
Ценовой диапазон: 6 384–12 917 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 28 | 55 | 1,96 |
| ООО "ВЕЛЕССТРОЙ" | Юридические лица | 10 | 15 | 1,50 |
| ГАЗПРОМ ДОБЫЧА НАДЫМ ООО | Юридические лица | 7 | 18 | 2,57 |
| ООО "НПЦ "ЭХО+" ИНН 7706017584 | Юридические лица | 6 | 10 | 1,67 |
| ООО «Велесстрой» | Юридические лица | 5 | 10 | 2,00 |
| СИМПЛЕКС ООО НПП | Юридические лица | 5 | 8 | 1,60 |
| ООО «НГС-Эксперт» ИНН 5261064128 | Юридические лица | 4 | 8 | 2,00 |
| ООО «Велесстрой» ИНН 7709787790 | Юридические лица | 4 | 7 | 1,75 |
| ООО «Газпром добыча Надым» | Юридические лица | 4 | 5 | 1,25 |
| ДИНАМИКА АО ИПФ | Юридические лица | 4 | 4 | 1,00 |
| Акционерное общество "РОССИЙСКИЙ КОНЦЕРН ПО ПРОИЗВОДСТВУ ЭЛЕКТРИЧЕСКОЙ И ТЕПЛОВОЙ ЭНЕРГИИ НА АТОМНЫХ СТАНЦИЯХ" | Юридические лица | 3 | 8 | 2,67 |
| ООО «НПЦ «ЭХО+» | Юридические лица | 3 | 6 | 2,00 |
| ООО СЦТДЭ "ДИАСИБ" | Юридические лица | 3 | 6 | 2,00 |
| Юр. Лицо | Юридические лица | 3 | 5 | 1,67 |
| ООО "Газпром трансгаз Ставрополь" | Юридические лица | 3 | 5 | 1,67 |
| Инженерно-технический центр ООО "Газпром трансгаз Ставрополь" (59129+10438) | Юридические лица | 3 | 5 | 1,67 |
| ООО "Газпром добыча Надым" ИНН 8903019871 | Юридические лица | 3 | 3 | 1,00 |
| ООО "ЭХО+" ИНН 7706017584 | Юридические лица | 3 | 3 | 1,00 |
| ООО "ВЕЛЕССТРОЙ" | Юридические лица | 3 | 3 | 1,00 |
| ООО "НИИ Транснефть" | Юридические лица | 2 | 11 | 5,50 |
| Общество с ограниченной ответственностью Сибирский центр технической диагностики и экспертизы "ДИАСИБ" | Юридические лица | 2 | 7 | 3,50 |
| АО "МРТС" ИНН 7706241963 | Юридические лица | 2 | 6 | 3,00 |
| ООО НПП «Симплекс» | Юридические лица | 2 | 5 | 2,50 |
| АО «Трубодеталь» | Юридические лица | 2 | 4 | 2,00 |
| ОАО "ТРУБОДЕТАЛЬ" | Юридические лица | 2 | 4 | 2,00 |
| ООО ИКЦ "ТЕХИНКОМ" ИНН 6501021965 | Юридические лица | 2 | 3 | 1,50 |
| ООО "НПЦ "ЭХО+" | Юридические лица | 2 | 3 | 1,50 |
| ООО "НГС-Эксперт" ИНН 5261064128 | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной ответственностью "СТАРСТРОЙ" | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной отвественностью "СТАРСТРОЙ" | Юридические лица | 2 | 2 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 826cf811-7412-c5e1-9262-c64088494faa | 48833-12 | 2021-12-07 | — | актуальная |
| 8b97f814-1490-cb4d-b855-683a923bea6f | 48833-12 | 2021-10-20 | 2021-12-07 | архивная |
| 8ae2bd05-7c1a-620c-2cf2-a235dee31b91 | 48833-12 | 2020-05-07 | 2021-10-20 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

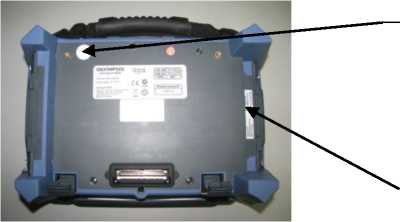

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2

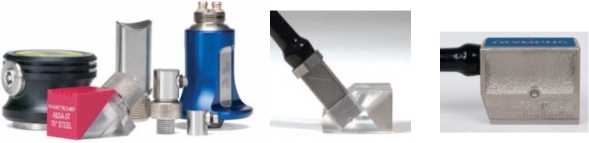

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3
Общие сведения
Дата публикации - 07.12.2021
Срок свидетельства - 08.12.2026
Номер записи - 137968
ID в реестре СИ - 360368
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OmniScan MX2, Дефектоскоп ультразвуковой OmniScan MX2, MX2, Нет модификации, нет данных, -, Дефектоскоп ультразвуковой OmniScan MX, MX2 (от 1-го до 3-х преобразователей), MX2 (от 1-го до 3-х преобразователей), OmniScan MX2 за 1 пьезо-электронный преобразователь на фазированной решетке, OmniScan MX2 с модулем OMNI-M-PA1664, OmniScan MX2,, модуль OMNI-M-PA1664M, нет, основная, с модулем OMNI-M-PA1664
Производитель
Изготовитель - Компания "Olympus NDT, Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 529
Выдано извещений - 3
Кол-во периодических поверок - 405
Кол-во средств измерений - 227
Кол-во владельцев - 82
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 2030 дн.
Приказы РСТ, где упоминается данный тип СИ
№488 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (9)
№2295 от 2021.10.15 О внесении изменений в сведения об утвержденных типах средств измерений
№1873 от 2016.12.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№2692 от 2021.12.02 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№327 от 2024.02.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
№2662 от 2025.12.05 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Дефектоскопы ультразвуковые (OmniScan MX2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Olympus NDT, Inc."
|

№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35582-12 14.12.2017 |
Дефектоскопы ультразвуковые, EPOCH XT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45011-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH LTC Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45012-10 01.08.2015 |
Дефектоскопы ультразвуковые, EPOCH 1000, EPOCH 1000iR, EPOCH 1000i Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
45013-10 01.08.2015 |
Дефектоскопы ультразвуковые, OmniScan iX Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46074-11 25.01.2016 |
Дефектоскопы ультразвуковые, EPOCH LT Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46558-11 25.03.2016 |
Толщиномеры магнитные, Magna-Mike 8500 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
46559-11 25.03.2016 |
Толщиномеры ультразвуковые, 35, 35DL, 35HP, 35DL-HP, MG2, MG2-XT, MG2-DL, 26MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48503-11 15.12.2016 |
Дефектоскопы ультразвуковые, EPOCH 600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48504-11 15.12.2016 |
Толщиномеры ультразвуковые, 38DL PLUS Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
48833-12 08.12.2026 |
Дефектоскопы ультразвуковые, OmniScan MX2 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
54221-13 16.07.2018 |
Толщиномеры магнитные, Magna-Mike 8600 Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
54886-13 18.09.2018 |
Толщиномеры ультразвуковые, 45MG Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ |
1 год |
|
56321-14 14.12.2024 |
Системы автоматического ультразвукового контроля, PipeWIZARD Компания "Olympus NDT, Inc." (КАНАДА ) |
1 год | |
|
64843-16 31.08.2021 |
Дефектоскопы вихретоковые, OmniScan MX с модулями ECT и ECA Компания "Olympus NDT, Inc." (КАНАДА ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Дефектоскопы ультразвуковые (OmniScan MX2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "АЗ-И" (RA.RU.312199) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 14 | 2 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 9 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| Филиал АО «Концерн Росэнергоатом» - Курская атомная станция (1744) | 5 | 0 | 5 | 0 | 1 | 0 | 1 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 1 | 0 | 7 | 0 | 8 | 0 | 7 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 0 | 12 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 13 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 13 | 1 | 0 | 11 | 0 | 11 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 5 | 0 | 8 | 0 | 5 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 88 | 10 | 1 | 78 | 2 | 70 | 1 | 69 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 20 | 0 | 20 | 0 | 19 | 0 | 19 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 13 | 1 | 0 | 13 | 0 | 8 | 0 | 8 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 69 | 6 | 0 | 68 | 0 | 64 | 0 | 64 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 7 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 28 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 44 | 5 | 0 | 44 | 1 | 38 | 0 | 38 | |
| Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 6 | 2 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 4 | 2 | 0 | 4 | 0 | 1 | 0 | 1 | |
| ПАО "ЯКОВЛЕВ" (0334) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ОТГ" (RA.RU.315052) | 22 | 6 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дефектоскопы ультразвуковые (OmniScan MX2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Брянский филиал ФБУ Приокский ЦСМ Брянская область |
7219 | |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
16736 | |
|
ФБУ Воронежский ЦСМ Воронежская область |
18233 | |
|
Калужский филиал ФБУ Приокский ЦСМ Калужская область |
7219 | |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
13466 |
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение OmniScan MXU или OmniScan MXU-M (далее ПО), предназначенное для сбора, обработки и хранения данных, настройки дефектоскопа, визуализации результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
OmniScan MXU |
OmniScan MXU-M |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
не ниже 3.0 |
|
Цифровой идентификатор ПО* |
FA88834E |
972D0B3F |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
|
* Контрольная сумма указана для версий ПО 4.4 (OmniScan MXU), 3.1 (OmniScan MXU-M) | ||
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель электронного блока дефектоскопа.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Процедуры контроля» документа «Программное обеспечение OmniScan MXU. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым OmniScan MX2Техническая документация компании «Olympus NDT, Inc.».
Изготовитель
Компания «Olympus NDT, Inc.», КанадаАдрес: 505, boul. du Parc-Technologique Quebec City, Quebec G1P 4S9, Canada www.olympus-ims.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы ультразвукового неразрушающего контроля:
-
- эхо-импульсный,
-
- теневой,
-
- контроль раздельно-совмещенным преобразователем,
-
- метод контроля фазированными решетками.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По
времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока со сменным модулем и преобразователя, соединенных кабелем. Модуль крепится винтами к задней панели электронного блока.
Модули предназначены для подключения различных типов преобразователей и сбора данных. К электронному блоку могут
OMNI-M-PA1664M, OMNI-M-PA32128PR,
OMNI-M-PA1664,
OMNI-M-PA3232,
быть подключены
OMNI-M-PA16128,
OMNI-M2-PA1664,
следующие модули:
OMNI-M-PA32128,
OMNI-M2-PA16128,
OMNI-M2-PA32128, OMNI-M2-PA32128PR.
На модулях имеется один разъем для подключения преобразователей - фазированные решетки и два разъема для подключения ультразвуковых преобразователей (только для OMNI-M-PA1664M, OMNI-M-PA1664, OMNI-M-PA16128).
На передней панели корпуса электронного блока дефектоскопа расположены сенсорный дисплей, основные элементы управления (ручка прокрутки, функциональные кнопки), индикаторы.
На верхней панели электронного блока расположены ручка и три разъема - SVGA, DE-15, сигнализация вход/выход.
На боковой правой панели электронного блока расположены слот для карты памяти, разъем для подключения зарядного устройства, аккумуляторный отсек.
На боковой левой панели электронного блока расположены три USB-порта, порт Ethernet (RJ-45) и порт последовательной связи.
Степень защиты электронного блока от внешних воздействий по ГОСТ 14254 IP 66.
Дефектоскопы могут быть оснащены следующими типами преобразователей, изготавливаемых компанией «Olympus NDT, Inc.» под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING», «R/D Tech»:
-
- одноэлементные контактные серий M, A, C, V, SUC, CN, PF;
-
- раздельно-совмещенные серий DHC, D, MTD, DL;
-
- с линией задержки серий M, V, SCD, SCDR, HC;
-
- наклонные серий A, C, V, AM;
-
- иммерсионные серий M, A, V, C;
-
- фазированные решетки серий 1L, 1.5L, 2.25L, 3.5L, 4L, 5L, 7.5L, 10L, 13L, 17L.
Результаты контроля отображаются на дисплее электронного блока в режиме реального времени в виде измеренных значений и в зависимости от метода контроля разверток типов А (А-скан), В (В-скан), С (С-скан), S (S-скан), иллюстрации поперечного сечения объекта контроля. Хранение и передача данных осуществляется с помощью карты памяти SD или внешнего USB носителя.
К дефектоскопу возможно подключение сканера (разъем DE-15) для контроля сварных швов дифракционно-временным методом (TOFD).
Знак поверки не наносится на корпус электронного блока дефектоскопа.
Место
Место нанесения заводского номера
пломбирования
Рисунок 1 - Внешний вид дефектоскопов ультразвуковых OmniScan MX2 и преобразователей
Таблица 4
|
Наименование |
Обозначение |
Количество | |
|
1 |
Блок электронный с модулем* |
1 шт. | |
|
2 |
Преобразователь** |
от 1 шт. | |
|
3 |
Аккумулятор литий-ионный |
1 или 2 шт. | |
|
4 |
Зарядное устройство |
1 шт. | |
|
5 |
Шнур питания |
1 шт. | |
|
6 |
Карта памяти SD |
1 шт. | |
|
7 |
Защитная пленка на дисплей |
2 шт. | |
|
8 |
Кабель Ethernet |
1 шт. | |
|
9 |
Кабель SVGA |
1 шт. | |
|
10 |
Кейс для транспортирования |
1 шт. | |
|
11 |
Руководство по эксплуатации |
1 экз. | |
|
12 |
«Программное обеспечение OmniScan MXU. Руководство по эксплуатации» (или Руководство пользователя OmniScan MXU-М) |
1 экз. | |
|
13 |
Паспорт |
- |
1 экз. |
|
14 |
Методика поверки |
МП 2512-0002-2021 |
1 экз. |
|
* - исполнение модуля в соответствии с заказом. ** - количество и тип преобразователей определяются в соответствии с заказом по каталогу изготовителя. | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний глубины залегания дефекта, мм |
от 1 до 10160 |
|
Диапазон измерений глубины залегания дефекта, мм |
от 1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм |
±(0,3 + 0,03^Y)* |
|
Диапазон показаний толщины (по стали), мм |
от 1 до 10160 |
|
Диапазон измерений толщины (по стали), мм |
от 1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,1 + 0,02-Н)** |
|
Диапазон измерений расстояний от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм |
от 1 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний от передней грани преобразователя до проекции дефекта на поверхность сканирования (на стандартном образце СО-2 из комплекта КОУ-2), мм |
±(0,3 + 0,03^Х)*** |
|
Угол ввода преобразователя, градус |
от 1 до 90 |
|
Пределы допускаемого отклонения точки выхода преобразователя, мм:
|
и- н о |
|
Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, градус |
±2 |
* Y - измеренное значение глубины залегания дефекта, мм.
** Н - измеренное значение толщины, мм.
*** Х - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество входных каналов, шт. |
2 |
|
Диапазон скоростей распространения ультразвука в контролируемых материалах, м/с |
от 635 до 15240 |
|
Габаритные размеры электронного блока с модулем, мм, не более:
|
325 235 130 |
|
Масса электронного блока с модулем и аккумулятором, кг, не более |
5 |
|
Питание: - от сети переменного тока частотой от 50 до 60 Гц, напряжением, В |
110±10% 220±10% |
|
- от аккумуляторной батареи Li-Ion напряжением, В |
от 15 до 18 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до 40, от 0 до 35* |
|
- относительная влажность окружающего воздуха, %, не более |
85 при 40 °С (без конденсации влаги) |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
|
* - электронный блок с модулями OMNI-M-PA32128, O OMNI-M-PA3232. |
MNI-M-PA32128PR, |
