Номер по Госреестру СИ: 35582-12
35582-12 Дефектоскопы ультразвуковые
(EPOCH XT)
Назначение средства измерений:
Дефектоскопы ультразвуковые EPOCH XT (далее дефектоскопы) предназначены для:
- измерений глубины залегания дефекта, расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов;
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, турбин, узлов конструкций и др.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение, разработанное компанией изготовителем. Программное обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей электронного блока номера версии.
Программное обеспечение предназначено для:
-
- сбора, обработки и хранения данных,
-
- настройки дефектоскопа,
-
- визуализации результатов измерений,
-
- передачи результатов измерений.
Программное обеспечение соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Дефектоскопы поддерживают работу с автономным программным обеспечением GageView Pro.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программное обеспечение дефектоскопа ульт-развуко-вого Epoch XT |
OlympusNDT Epoch_XT |
1.2.0.10 |
1639ACC6 |
CRC32 |
При нормировании метрологических характеристик было учтено влияние
программного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на электронный блок дефектоскопа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методика измерений приведена в документе: «Дефектоскопы ультразвуковые EPOCH XT. Руководство по эксплуатации», 2008 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым EPOCH XT
Техническая документация компании «Olympus NDT, Inc.».
Поверка
Поверкаосуществляется по документу «Дефектоскопы ультразвуковые EPOCH XT. Методика поверки МП 2512-0018-2012», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в сентябре 2012 г.
В перечень основного поверочного оборудования входят :
- контрольные образцы СО-2, СО-3 из комплекта КОУ-2 (Госреестр № 6612-99);
- комплект образцовых ультразвуковых мер КМТ 176 М-1 (Госреестр № 6578-78);
- образцы с искусственными отражателями из комплекта КМД4-У (Госреестр № 35581-07).
Изготовитель
Компания «Olympus NDT, Inc.», США (торговая марка «PANAMETRICS-NDT») Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
www. olympus-ims. com
Заявитель
ООО «Олимпас Москва»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр.8 Тел.: (495) 956-66-91, факс: (495) 663-84-87
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего контроля:
-
- эхо-импульсный,
-
- теневой,
-
- контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в контролируемый объект и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в контролируемом объекте от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем.
На передней панели корпуса электронного блока дефектоскопа расположены дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек. На верхней панели корпуса расположены 2 разъема для подключения преобразователей и разъем для подключения устройств внешней сигнализации, внешнего синхронизатора и устройств для получения В-скана. На боковой панели корпуса расположен герметичный отсек с разъемами для подключения питания и передачи данных (USB).
Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-96 IP 67 (только для электронных блоков с разъемом BNC для подключения преобразователей).
Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразователей, изготавливаемых компанией «Olympus NDT, Inc.» под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
-
- наклонные со встроенной или съемной призмой серий A, C, V, AM;
-
- прямые серий M, A, C, V, SUC, CN, PF,
-
- раздельно-совмещенные серий DHC, D, MTD, DL;
-
- с линией задержки серий M, V, SCD, SCDR, HC;
-
- иммерсионные серий M, A, V, C.
Результаты контроля отображаются на дисплее электронного блока в режиме реального времени в виде развертки типа А (А-скан) и/или типа В (В-скан) и измеренных значений.

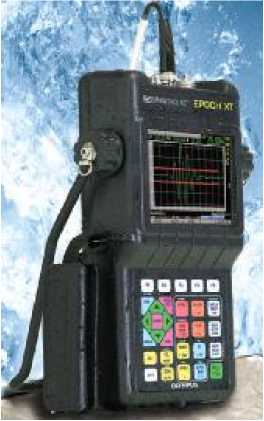

Рисунок 1 - Внешний вид дефектоскопа
1 |
Блок электронный |
1 шт. |
2 |
Преобразователь* |
от 1 шт. |
3 |
Набор кабелей |
1 шт. |
4 |
Аккумулятор литий-ионный или никель-металлгидридный |
1 шт. |
5 |
Адаптер переменного тока |
1 шт. |
6 |
Ручка/подставка из нержавеющей стали с резиновым покрытием |
1 шт. |
7 |
Кейс для транспортирования |
1 шт. |
8 |
Внешнее зарядное устройство |
по требованию Заказчика |
9 |
Комплект соединительных кабелей |
по требованию Заказчика |
10 |
Защитный чехол |
1 шт. |
11 |
Защитная пленка для экрана (10 шт.) |
по требованию Заказчика |
12 |
Ремень |
по требованию Заказчика |
13 |
Руководство по эксплуатации |
1 экз. |
14 |
Методика поверки МП 2512-0018-2012 |
1 экз. |
- количество и тип преобразователей определяются в соответствии с заказом по каталогу изготовителя .
1;
от 1 до 12700; от 1 до 500;
±(0,3+0,03^Y);
от 1 до 12700; от 1 до 500;
диапазон показаний глубины залегания дефекта, мм диапазон измерений глубины залегания дефекта, мм пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм
(где Y - измеренное значение глубины залегания дефекта, мм) диапазон показаний толщины (по стали), мм диапазон измерений толщины (по стали), мм
пределы допускаемой абсолютной погрешности измерений толщины, мм (где Н - измеренное значение толщины, мм) |
±(0,1 +0,02\Н); |
диапазон показаний расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм от 1 до 7260; диапазон измерений расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм от 1 до 120; пределы допускаемой абсолютной погрешности измерений
расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2
из комплекта КОУ-2), мм ± (0,3+0,03^ Х);
(где Х - измеренное значение расстояния от передней грани преобразователя (призмы) до
проекции дефекта на поверхность сканирования, мм) угол ввода преобразователя, градус |
от 0 до 85; |
пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
-
- с номинальным значением угла ввода до 60° ±0,5;
-
- с номинальным значением угла ввода свыше 60° ±1,0;
пределы допускаемого отклонения угла ввода наклонного преобразователя
от номинального значения, градус ±2;
диапазон скоростей распространения ультразвука в контролируемых материалах, м/с диапазон напряжения питания, В: |
от 635 до 15240; |
средний срок службы, лет средняя наработка на отказ, ч |
от 23,5 до 24,5; от 9 до 12; от 10 до 14; 11; 277х150х71; 2,5; 7; 30000. |
Условия эксплуатации:
-
- диапазон температуры окружающей среды (электронный блок), °С от -20 до +50
(с аккумуляторной батареей Li-Ion);
от 0 до +50 (с аккумуляторной батареей NiMH);
от -10 до +50
(с щелочными батареями);
-
- относительная влажность воздуха, %, не более 95 (без конденсации влаги).
