Номер по Госреестру СИ: 64764-16
64764-16 Системы оптические измерительные
(FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE)
Назначение средства измерений:
Системы оптические измерительные FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE (далее - системы) предназначены для измерений частоты и средней мощности оптического излучения и тестирования параметров сетей:
- синхронной цифровой иерархии SDH (STM-256) и оптических Транспортных Сетей (OTN) при использовании модуля FTB-8140;
- Эзернет 40G/100G Ethernet и оптических Транспортных Сетей (OTN) при использовании модуля FTB-85100G;
- синхронной цифровой иерархии SDH (STM-256), Эзернет 40G/100G Ethernet и
Оптических Транспортных Сетей (OTN) при использовании модуля FTB-88100G;
- синхронной цифровой иерархии SDH (STM-0 - STM-256), Эзернет 10M-100G
Ethernet и Оптических Транспортных Сетей (OTN) при использовании модуля FTB-88100NGE.
Внешний вид.
Системы оптические измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.08.2021
Номер записи - 156064
ID в реестре СИ - 378464
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Система оптическая измерительная FTB-500, с модулем FTB-85100G, нет модификации, FTB-88100NGE, FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE, FTB-500 c модулем FTB-88100NGE, FTB-500,
Производитель
Изготовитель - Фирма "EXFO Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 2
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1079 от 2016.08.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы оптические измерительные (FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64764-16 Системы оптические измерительные (FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE) Фирма "EXFO Inc." (КАНАДА ) |
55653-13 pH-метры/иономеры (АТОН-101МП) Смоленский филиал "Смоленскатомтехэнерго" ОАО "Атомтехэнерго" (РОССИЯ г.Десногорск) |
|
64764-16 Системы оптические измерительные (FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE) Фирма "EXFO Inc." (КАНАДА ) |
58179-14 Системы контроля температуры и давления волоконно-оптические (ВОСК-Р/Т) ООО "ПетроФайбер" (РОССИЯ г.Новомосковск) |
|
64764-16 Системы оптические измерительные (FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE) Фирма "EXFO Inc." (КАНАДА ) |
64631-16 Датчики давления (ГиперФлоу) Общество с ограниченной ответственностью «Научно-производственная фирма «Вымпел» (ООО «НПФ «Вымпел») (РОССИЯ г. Саратов) |
|
64764-16 Системы оптические измерительные (FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE) Фирма "EXFO Inc." (КАНАДА ) |
64698-16 Измерители оптической мощности (КИВИ-4350) ООО "КивиТех" (РОССИЯ г.Москва) |
|
64764-16 Системы оптические измерительные (FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE) Фирма "EXFO Inc." (КАНАДА ) |
55808-13 Измерители оптической мощности портативные (FOD-1202, FOD-1202Si, FOD-1202H) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
|
64764-16 Системы оптические измерительные (FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE) Фирма "EXFO Inc." (КАНАДА ) |
55809-13 Измерители оптической мощности портативные (FOD-1204, FOD-1204H) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
Все средства измерений ООО "ТПК Волоконно-оптических приборов"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36239-10 01.08.2015 |
Мини-рефлектометры оптические, AXS-100/110 Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
49404-12 26.03.2017 |
Системы измерительные, FTB-1 Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
58294-14 25.08.2019 |
Рефлектометры оптические, MaxTester 700 мод. MAX-715B, MAX-720B, MAX-730B Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
64764-16 12.08.2021 |
Системы оптические измерительные, FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
66486-17 26.01.2022 |
Системы оптические измерительные, FTB-2 (Pro) Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
78077-20 22.04.2025 |
Системы оптические измерительные с модулями, FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули) Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
79127-20 11.09.2025 |
Системы оптические измерительные, FTB-1v2 / FTB-1v2-PRO Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Измерители оптической мощности портативные (FOD-1204, FOD-1204H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 3 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 10 | 0 | 10 | 0 | 7 | 0 | 7 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители оптической мощности портативные (FOD-1204, FOD-1204H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав системы, служит для выполнения функций определения параметров оптического сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены на жестком диске (80 Гбайт), на сменной USB памяти (1, 2 или 8 Гбайт), диске DVD-ROM.
Метрологически значимая часть ПО находится в измерительных модулях. Для систем с модулем FTB-8140 используется ПО ToolBox TRANSPORTBLAZER 2.22.3.22.ume, для систем с модулем FTB-85100G - ToolBox FTB-85100G Packet Blazer 2.1.0.21.umm, для систем с модулями FTB-88100G, FTB-88100NGE - ToolBox 88000-PowerBlazer 1.4.0.129.umm.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ToolBox TRANSPORTBLAZER.ume |
ToolBox FTB- 85100G Packet Blazer.umm |
ToolBox 88000- PowerBlazer.umm |
|
Номер версии (идентификационный номер) ПО |
2.22.3.22 и выше |
2.1.0.21 и выше |
1.4.0.129 и выше |
|
Цифровой идентификатор ПО |
- | ||
Метрологически значимая часть ПО располагается в аппаратной части измерительных модулей. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части измерительных модулей исключен конструктивно. В целях предотвращения вскрытия корпуса измерительных модулей произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей измерительных модулей может производиться только в аккредитованных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса систем методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Системы оптические измерительные FTB-500 с модулями FTB-8140/ FTB-85100G/FTB-88100G/FTB-88100NGE. Руководство по эксплуатации» разделы 3, 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам оптическим измерительным FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE
-
1 ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
-
2 Техническая документация фирмы «EXFO Inc.», Канада
Поверка
Поверкаосуществляется по документу МП 041.Ф3-15 «Государственная система обеспечения единства измерений. Системы оптические измерительные FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 17 сентября 2015 года.
Основные средства поверки:
-
1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазоны длин волн исследуемого излучения: от 800 до 900 нм, от 1250 до 1350 нм, от 1480 до 1700 нм. Длины волн источников излучения (калибровки): 850±5, 1310±10, 1490±5, 1550±10, 1625±5 нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5%, в рабочем спектральном диапазоне ±5%, измерений относительных уровней мощности ±1,2%.
-
2 Система оптическая измерительная FTB-200 с модулем оптического анализатора спектра FTB-5240S.
Основные метрологические характеристики:
Диапазон измерений длины волны от 1250 до 1650 нм. Пределы допускаемой абсолютной погрешности измерения длины волны ±0,05 нм. Диапазон отображаемого значения уровня средней мощности излучения от плюс 18 до минус 80 дБм. Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения (на длине волны 1,55 мкм, при уровне входной мощности минус 10 дБм) ±0,5 дБ.
-
3 Частотомер универсальный CNT-90XL с опцией 40G.
Основные метрологические характеристики:
Диапазон измеряемых частот от 200 МГц до 40 ГГц.
Пределы допускаемой относительной погрешности измерения частоты при работе от внутреннего опорного генератора ОСХО 19/90, времени измерения 200 мс: 2-10-7.
-
4 Осциллограф 86100D с модулем восстановления тактового сигнала 83496В-101 с опцией 200.
Основные метрологические характеристики:
Тип каналов: дифференциальный и несимметричный электрический, одномодовый и многомодовый оптический. Диапазон входных данных: от 50 Мбит/с до 14,2 Гбит/с (опция 200). Выходное напряжение восстановленного сигнала на передней панели от 220 мВ до 1 В.
Знак поверки наносится на заднюю панель корпуса систем оптических измерительных FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE (место нанесения указано на рисунке 2)
Изготовитель
Фирма «EXFO Inc.», Канада400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada Телефон: +420 720 592 592
Факс: +420 720 592 592
E-mail: vratislav.blazek@exfo.com, www.exfo.com
Заявитель
ЗАО «Концепт Технологии», Россия
Адрес: 142784, Москва, Киевское ш., 1-й км от МКАД, Бизнес Парк «Румянцево», блок «Б», подъезд 6, этаж 7, офис 701Б
Телефон +7(495)775-31-75, факс +7(495)775-31-75*109
E-mail: info@c-tt.ru, www.c-tt.ru
ИНН 7728545404
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Системы выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели базового блока FTB-500. Прибор состоит из базового блока и сменных модулей.
При комплектовании модулем FTB-8140 система FTB-500 позволяет осуществлять многофункциональное тестирование в оптических сетях с интерфейсами SDH/SONET, OTN, включая следующее:
генерацию и анализ передаваемых информационных нагрузок на скорости передачи 40 Гбит/с с интерфейсами SONET/SDH и скорости передачи информации в сетях OTN с номинальным значением 43 Гбит/с (структурированных и неструктурированных);
анализ тактовой частоты и измерение мощности оптического сигнала; генерация сдвига тактовой частоты относительно номинального значения; измерения задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов;
измерения коэффициента битовых ошибок.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию и мониторингу оптических транспортных сетей и сетей SDH.
Модули FTB-8140 отличаются используемым форматом модуляции: NRZ или DPSK.
Модуль FTB-8140 обеспечивает выполнение следующих функций:
-
1. Воспроизводит в качестве измерительного генератора номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ±5 • 10-5 от номинального значения;
-
2. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ±10Л0-5 от номинального значения;
-
3. Воспроизводит в качестве измерительного генератора значение средней мощности лазерного излучения на выходе;
-
4. Измеряет значение средней мощности лазерного излучения, подаваемого по волоконно-оптической линии на вход модуля FTB-8140 Transport Blazer.
При комплектовании модулем FTB-85100G система FTB-500 позволяет осуществлять многофункциональное тестирование в оптических сетях OTN с параллельной структурой, ис-
пользуемых, в частности, для передачи IP пакетов на основе стандарта IEEE 802.3ba (100G/40G Ethernet), включая следующее:
генерацию и анализ передаваемых информационных нагрузок 40G/100G Ethernet с номинальными скоростями передачи информации 43 Гбит/с (OTU3) и 112 Гбит/с (OTU4);
измерение коэффициентов ошибок (отношение числа битов с ошибками к общему числу битов) в структурированных и неструктурированных оптических сигналах OTU4 (112 Гбит/с) и OTU3 (43 Гбит/с);
анализ тактовой частоты и измерение мощности;
генерацию сдвига тактовой частоты относительно номинального значения;
измерение задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов;
измерение коэффициента битовых ошибок.
Модули FTB-85100G отличаются типом используемого интерфейса CFP или CFP2.
Модуль FTB-85100G обеспечивает выполнение следующих функций:
-
1. Воспроизводит в качестве измерительного генератора номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ±5 • 10-5 от номинального значения;
-
2. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ±10-10-5 от номинального значения;
-
3. Воспроизводит в качестве измерительного генератора значение средней мощности лазерного излучения на выходе;
-
4. Измеряет значение средней мощности лазерного излучения, подаваемого по волоконно-оптической линии на вход модуля FTB-85100G Packet Blazer.
При комплектовании модулем FTB-88100G система FTB-500 позволяет осуществлять многофункциональное тестирование в оптических сетях OTN с параллельной структурой, используемых, в частности, для передачи IP пакетов на основе стандарта IEEE 802.3ba (100G/40G Ethernet) и тестирование интерфейса SDH STM-256, включая следующее:
генерацию и анализ передаваемых информационных нагрузок 40G/100G Ethernet, STM-256 с номинальными скоростями передачи информации 43 Гбит/с (OTU3) и 112 Гбит/с (OTU4);
измерение коэффициентов ошибок (отношение числа битов с ошибками к общему числу битов) в структурированных и неструктурированных оптических сигналах OTU4 (112 Гбит/с) и OTU3 (43 Гбит/с);
анализ тактовой частоты и измерения мощности;
генерацию сдвига тактовой частоты относительно номинального значения;
измерение задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов;
измерения коэффициента битовых ошибок.
Модули FTB-88100G отличаются типом используемого интерфейса CFP.
Модуль FTB-88100G обеспечивает выполнение следующих функций:
-
1. Воспроизводит в качестве измерительного генератора номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ±5 •IO-5 от номинального значения.
-
2. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ±10-10-5 от номинального значения.
-
3. Воспроизводит в качестве измерительного генератора значение средней мощности лазерного излучения на выходе
-
4. Измеряет значение средней мощности лазерного излучения, подаваемого по волоконно-оптической линии на вход модуля FTB-85100G.
При комплектовании модулем FTB-88100NGE система FTB-500 позволяет осуществлять многофункциональное тестирование в сетях синхронной цифровой иерархии SONET/SDH (OC-1 - OC-768/STM-0 - STM-256), сетях 10M - 100G Ethernet, оптических сетях OTN, включая следующее:
генерацию и анализ передаваемых информационных нагрузок на скоростях SDH 51,84; 155,520; 622,080; 2448,320; 9953,28 Мбит/с; 39.81 Гбит/с, 10/100/1000M, 10/40/100G Ethernet, OTN (OTU3 и OTU4 с номинальными скоростями передачи информации 43 Гбит/с и 112 Гбит/с соответственно;
измерение коэффициентов ошибок (отношение числа битов с ошибками к общему числу битов) в структурированных и неструктурированных оптических сигналах SDH/Ethernet/OTN;
анализ тактовой частоты и измерения мощности;
генерацию сдвига тактовой частоты относительно номинального значения; измерение задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов;
измерения коэффициента битовых ошибок.
Модули FTB-88100NGE отличаются типом используемого интерфейса CFP.
Модуль FTB-88100NGE обеспечивает выполнение следующих функций:
-
5. Воспроизводит в качестве измерительного генератора номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ± 5-10-5 от номинального значения.
-
6. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и скорость передачи информации в диапазоне ± 10-10-5 от номинального значения.
-
7. Воспроизводит в качестве измерительного генератора значение средней мощности лазерного излучения на выходе
-
8. Измеряет значение средней мощности лазерного излучения, подаваемого по волоконно-оптической линии на вход модуля FTB-88100NGE.
Сенсорный экран
Марка изготовителя, наименование прибора

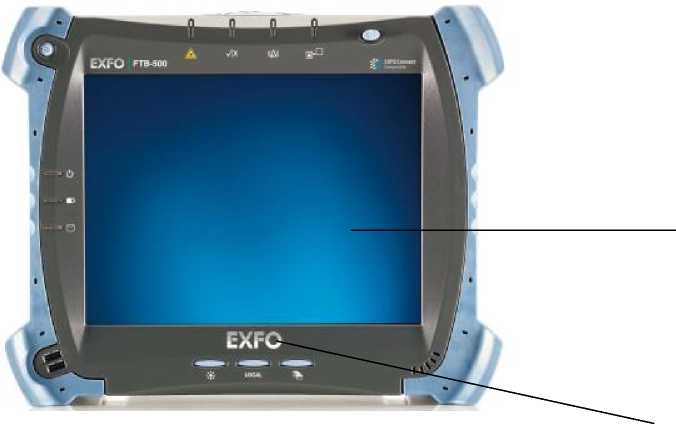

Рисунок 1 - Общий вид систем оптических измерительных FTB-500
Место установки лейбла
пломбирования
Место нанесения знака поверки
Место нанесения знака
утверждения типа
Рисунок 2 - Системы оптические измерительные FTB-500 (вид сзади)
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Система оптическая измерительная FTB-500 при ее комплектовании модулем FTB-8140 | |
|
Диапазон рабочих длин волн оптического излучения, нм:
|
от 1530 до 1565 от 1528,77 до 1563,8 |
|
Уровень выходной мощности, дБм*:
|
от 0 до 3 от 4 до 7,5 |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм:
|
от -5 до +3 от 3 до 8 |
|
Пределы допускаемой абсолютной погрешности измерений средней мощности оптического излучения, дБ |
±2 |
|
Номинальное значение тактовой частоты передатчика, кГц |
39813120 (SDH: STM-256) |
|
Диапазон измерений частоты входного сигнала (диапазон допускаемого отклонения тактовой частоты входного сигнала) |
±100-10-6 |
|
Сдвиг тактовой частоты передатчика от номинального значения тактовой частоты передатчика |
±50-10-6 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
Система оптическая измерительная FTB-500 при ее комплектовании модулем FTB-85100G | |
|
Полная скорость передачи в волоконной линии на всех спектральных линиях, справочное значение, Гбит/с |
41,25 или 103,125 |
|
Наименование характеристики |
Значение характеристики |
|
Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм | |
|
- для FTB-85951, FTB-85953 |
от 1521 до 1597 |
|
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978 |
от 1294,53 до 1310,19 |
|
- для FTB-85956 |
от 1264,5 до 1337,5 |
|
- для FTB-85960 |
от 1530 до 1565 |
|
- для CFP2-85974 |
от 840 до 860 |
|
Уровень выходной мощности на каждой спектральной линии, дБм | |
|
- для FTB-85951 |
от -5,8 до +3,5 |
|
- для FTB-85953 |
от -6,9 до +3,5 |
|
- для FTB-85955, FTB-85958 |
от -2,5 до +2,9 |
|
- для FTB-85956 |
от -2,3 до +2,3 |
|
- для FTB-85960 |
от 0 до 3 |
|
- для CFP2-85974 |
от -7,6 до -1 |
|
- для CFP2-85975 |
от -2,5 до +2,9 |
|
- для CFP2-85978 |
от -4,3 до +4,5 |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: | |
|
- для FTB-85951 |
от -10,8 до +3,5 |
|
- для FTB-85953 |
от -9,5 до +3,5 |
|
- для FTB-85955 |
от -10,3 до +4,5 |
|
- для FTB-85956 |
от -13,7 до +2,3 |
|
- для FTB-85958 |
от -8,8 до +2,9 |
|
- для FTB-85960 |
от -7 до +3 |
|
- для CFP2-85974 |
от -9,5 до +2,4 |
|
- для CFP2-85975 |
от -2,5 до +2,9 |
|
- для CFP2-85978 |
от -10,6 до +4,5 |
|
Пределы допускаемой абсолютной погрешности измерений средней мощности оптического излучения, дБ |
±2 |
|
Номинальные значения тактовых частот на одной спектральной линии в передающем и приемном каналах, ГГц | |
|
- для CFP2-85974 |
10,3125 |
|
- для FTB-85951, FTB-85953, CFP2-85975, CFP2-85978 |
10,3125/11,181 |
|
- для FTB-85955, FTB-85958 |
25,78125/27,95249 |
|
- для FTB-85956 |
10,3125/10,7546/11,1427/11,1458 |
|
- для FTB-85957 |
25,78125 |
|
- для FTB-85960 |
от 39,8 до 44,6 |
|
Диапазон измерений частоты входного сигнала (диапазон |
±100-10-6 |
|
допускаемого отклонения тактовой частоты входного сигнала) | |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот на одной спектральной линии в передающем |
±50-10-6 |
|
канале | |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
Система оптическая измерительная FTB-500 при ее комплектовании модулем | |
|
FTB-88100G | |
|
Полная скорость передачи в волоконной линии на всех спектральных линиях на стыке Ethernet, справочное значение, Гбит/с |
41,25 или 103,125 |
|
Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: | |
|
- для FTB-85951, FTB-85953 |
от 1521 до 1597 |
|
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978 |
от 1294,53 до 1310,19 |
|
- для FTB-85956 |
от 1264,5 до 1337,5 |
|
- для FTB-85960 |
от 1530 до 1565 |
|
- для CFP2-85974 |
от 840 до 860 |
|
Уровень выходной мощности на каждой спектральной линии, дБм: | |
|
- для FTB-85951 |
от -5,8 до +3,5 |
|
- для FTB-85953 |
от -6,9 до +3,5 |
|
- для FTB-85955, FTB-85958 |
от -2,5 до +2,9 |
|
- для FTB-85956 |
от -2,3 до +2,3 |
|
- для FTB-85960** |
от 0 до 3 |
|
- для CFP2-85974 |
от -7,6 до -1 |
|
- для CFP2-85975 |
от -2,5 до +2,9 |
|
- для CFP2-85978 |
от -4,3 до +4,5 |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: | |
|
- для FTB-85951 |
от -10,8 до +3,5 |
|
- для FTB-85953 |
от -9,5 до +3,5 |
|
- для FTB-85955 |
от -10,3 до +4,5 |
|
- для FTB-85956 |
от -13,7 до +2,3 |
|
- для FTB-85958 |
от -8,8 до +2,9 |
|
- для FTB-85960** |
от -7 до +3 |
|
- для CFP2-85974 |
от -9,5 до +2,4 |
|
- для CFP2-85975 |
от -2,5 до +2,9 |
|
- для CFP2-85978 |
от -10,6 до+4,5 |
|
Пределы допускаемой абсолютной погрешности измерений средней мощности оптического излучения, дБ |
±2 |
|
Номинальные значения тактовых частот на одной спектральной линии в передающем и приемном каналах, ГГц:
|
10,3125 |
|
CFP2-85978 |
10,3125/11,181 |
|
- для интерфейса FTB-85955, FTB-85958 |
25,78125/27,95249 |
|
- для интерфейса FTB-85956 |
10,3125/10,7546/11,1427/11,1458 |
|
- для интерфейса FTB-85957 |
25,78125 |
|
- для интерфейса FTB-85960** |
39,8 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений частоты входного сигнала (диапазон |
±100-10-6 |
|
допускаемого отклонения тактовой частоты входного сигнала) | |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот на одной спектральной линии в передающем |
±50-10-6 |
|
канале | |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
Система оптическая измерительная FTB-500 при ее комплектовании модулем | |
|
FTB-88100NGE | |
|
С использованием интерфейса типа CFP или CFP2 | |
|
Полная скорость передачи в волоконной линии на всех спектральных линиях на стыке Ethernet, справочное значение, Гбит/с |
41,25 или 103,125 |
|
Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: | |
|
- для FTB-85951, FTB-85953 |
от 1521 до 1597 |
|
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978 |
от 1294,53 до 1310,19 |
|
- для FTB-85956 |
от 1264,5 до 1337,5 |
|
- для FTB-85960 |
от 1530 до 1565 |
|
- для CFP2-85974 |
от 840 до 860 |
|
Уровень выходной мощности на каждой спектральной линии, дБм: | |
|
- для FTB-85951 |
от -5,8 до +3,5 |
|
- для FTB-85953 |
от -6,9 до +3,5 |
|
- для FTB-85955, FTB-85958 |
от -2,5 до +2,9 |
|
- для FTB-85956 |
от -2,3 до +2,3 |
|
- для FTB-85960** |
от 0 до 3 |
|
- для CFP2-85974 |
от -7,6 до -1 |
|
- для CFP2-85975 |
от -2,5 до +2,9 |
|
- для CFP2-85978 |
от -4,3 до +4,5 |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: | |
|
- для FTB-85951 |
от -10,8 до +3,5 |
|
- для FTB-85953 |
от -9,5 до +3,5 |
|
- для FTB-85955 |
от -10,3 до +4,5 |
|
- для FTB-85956 |
от -13,7 до +2,3 |
|
- для FTB-85958 |
от -8,8 до +2,9 |
|
- для FTB-85960** |
от -7 до +3 |
|
- для CFP2-85974 |
от -9,5 до +2,4 |
|
- для CFP2-85975 |
от -2,5 до +2,9 |
|
- для CFP2-85978 |
от -10,6 до +4,5 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
|
Наименование характеристики |
Значение характеристики |
|
Номинальные значения тактовых частот на одной спектральной линии в передающем и приемном каналах, ГГц:
|
10,3125 |
|
CFP2-85978 |
10,3125/11,181 |
|
- для интерфейса FTB-85955, FTB-85958 |
25,78125/27,95249 |
|
- для интерфейса FTB-85956 |
10,3125/10,7546/11,1427/11,1458 |
|
- для интерфейса FTB-85957 |
25,78125 |
|
- для интерфейса FTB-85960** |
39,8 |
|
Диапазон измерений частоты входного сигнала (диапазон допускаемого отклонения тактовой частоты входного сигнала) |
±100-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±50-10-6 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
С использованием интерфейса типа SFP 100 Мбит/с и 1 Гбит/с Эзернет | |
|
Рабочие длины волн оптического излучения, нм: | |
|
- для FTB-85910, FTB-85911, FTB-8190 |
1310±20 |
|
- для FTB-8590 |
850±20 |
|
- для FTB-8192 |
1550±20 |
|
- для FTB-8596 |
передатчик 1490±20,приемник 1310±20 |
|
- для FTB-8597 |
передатчик 1310±20, приемник |
|
1490±20 | |
|
Уровень выходной мощности передатчика, дБм: | |
|
- для FTB-85910 |
от -20 до -15 |
|
- для FTB-85911 |
от -15 до -8 |
|
- для FTB-8590 |
от -9 до -3 |
|
- для FTB-8190, FTB-8596, FTB-8597 |
от -9,5 до -3 |
|
- для FTB-8192 |
от -5 до 0 |
|
Минимальная чувствительность приемника, дБм: - для FTB-85910 |
-31 |
|
- для FTB-85911 |
-28 |
|
- для FTB-8590, FTB-8596, FTB-8597 |
-20 |
|
- для FTB-8190, FTB-8192 |
-22 |
|
С использованием интерфейса типа SF |
P для SDH/OTN |
|
Рабочие длины волн оптического излучения, нм: - для FTB-85910, FTB-8190, FTB-8191 |
1310±20 |
|
- для FTB-8192, FTB-8193 |
1550±20 |
|
Уровень выходной мощности передатчика, дБм: | |
|
- для FTB-85910 |
от -20 до -15 |
|
- для FTB-8190 |
от -5 до 0 |
|
- для FTB-8191 |
от -2 до +3 |
|
- для FTB-8192 |
от -2 до +3 |
|
- для FTB-8193 |
от -5 до 0 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм: | |
|
Для STM-0: | |
|
- для FTB-85910 |
от -15 до -31 |
|
Для STM-1: | |
|
- для FTB-8190, FTB-8193 |
от -23 до -10 |
|
- для FTB-8191, FTB-8192 |
от -30 до -15 |
|
Для STM-4: | |
|
- для FTB-8190, FTB-8193 |
от -22 до 0 |
|
- для FTB-8191 |
от -27 до -9 |
|
-для FTB-8192 |
от -29 до -9 |
|
Для STM-16/OTU1: | |
|
- для FTB-8190, FTB-8193 |
от -18 до 0 |
|
- для FTB-8191 |
от -27 до -9 |
|
- для FTB-8192 |
от 28 до 9 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
|
Номинальные тактовые частоты передатчика, МГц: - для FTB-85910 |
51,84 |
|
- для FTB-8190, FTB-8191, FTB-8192, FTB-8193 |
155,52; 622,08; 2488,32; 2666,06 |
|
Диапазон измерений частоты входного сигнала (диапазон |
±100-10-6 |
|
допускаемого отклонения тактовой частоты входного сигнала) | |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±50-10-6 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
С использованием интерфейса типа SFP+ для 10 Гбит/с Эзернет | |
|
Рабочие длины волн оптического излучения, нм: - для FTB-8690 |
850±20 |
|
- для FTB-8691 |
1310±20 |
|
- для FTB-8692 |
1550±20 |
|
Уровень выходной мощности передатчика, дБм: - для FTB-8690 |
от -5 до -1 |
|
- для FTB-8691 |
от -8,2 до +0,5 |
|
- для FTB-8692 |
от -4,7 до +4 |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм: - для FTB-8690 |
от -11,1 до +0,5 |
|
- для FTB-8691 |
от -14,2 до +0,5 |
|
- для FTB-8692 |
от -15,8 до -1 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
|
Наименование характеристики |
Значение характеристики |
|
Номинальные тактовые частоты передатчика, МГц |
9953; 10312,5 |
|
Диапазон измерений частоты входного сигнала (диапазон допускаемого отклонения тактовой частоты входного сигнала) |
±100-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±120-10-6 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
С использованием интерфейса типа SFP+ для 10 Гбит/с SDH | |
|
Рабочие длины волн оптического излучения, нм: - для FTB-8693 |
1310±20 |
|
- для FTB-8694, FTB-8695 |
1550±20 |
|
Уровень выходной мощности передатчика, дБм: - для FTB-8693 |
от -6 до -1 |
|
- для FTB-8694 |
от -4,27 до +4 |
|
- для FTB-8695 |
от -4 до 0 |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм: - для FTB-8693 |
от -11 до +0,5 |
|
- для FTB-8694 |
от -15,8 до +1 |
|
- для FTB-8695 |
от -24 до -7 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
|
Номинальные тактовые частоты передатчика, МГц |
9953,28 |
|
Диапазон измерений частоты входного сигнала (диапазон допускаемого отклонения тактовой частоты входного сигнала) |
±100-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±50-10-6 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты водного сигнала |
±4,6-10-6 |
|
С использованием интерфейса типа XFP для 10 Гбит/с Эзернет | |
|
Рабочие длины волн оптического излучения, нм: - для FTB-85900 |
850±20 |
|
- для FTB-85901 |
1310±20 |
|
- для FTB-85902 |
1550±20 |
|
Уровень выходной мощности передатчика, дБм: - для FTB-85900 |
от -5 до -1 |
|
- для FTB-85901 |
от -6 до +0,5 |
|
- для FTB-85902 |
от -1 до +2 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм: - для FTB-85900 - для FTB-85901 - для FTB-85902 |
от -11,1 до +0,5 от -12,6 до +0,5 от -16 до -1 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
|
Номинальные тактовые частоты передатчика, МГц |
9953; 10312,5 |
|
Диапазон измерений частоты входного сигнала (диапазон допускаемого отклонения тактовой частоты входного сигнала) |
±120-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±120-10-6 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
С использованием интерфейса типа XFP для 10 Гбит/с SDH | |
|
Рабочие длины волн оптического излучения, нм:
|
1310±20 1550±20 |
|
Уровень выходной мощности передатчика, дБм:
|
от -6 до -1 от -1 до +2 от -4 до 0 |
|
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм:
|
от -13,4 до +0,5 от -15 до -1 от -22,5 до -7 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
±2 |
|
Номинальные тактовые частоты передатчика, МГц |
9953,28 |
|
Диапазон измерений частоты входного сигнала (диапазон допускаемого отклонения тактовой частоты входного сигнала) |
±50-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
±50-10-6 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±4,6-10-6 |
|
Наименование характеристики |
Значение характеристики |
|
На электрическом интерфейсе 10/100/1000М Эзернет | |
|
Номинальные тактовые частоты передатчика, МГц |
10, 125, 1000 |
|
Пределы допускаемой относительной погрешности тактовой частоты передатчика |
±4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты сигнала |
±4,6-10-6 |
|
Общие характеристики | |
|
Электропитание осуществляется от сети переменного тока через блок питания: | |
|
напряжением, В |
220±20 |
|
частотой, Гц |
55±5 |
|
Габаритные размеры (ВхШхГ), мм, не более - конфигурация 8 слотов |
366x296x216 |
|
- конфигурация 4 слота |
366x296x146 |
|
Масса платформы без учета модулей, кг, не более, - конфигурация 8 слотов |
11 |
|
- конфигурация 4 слота |
8,5 |
|
Условия эксплуатации и хранения: Температура эксплуатации, °С Относительная влажность воздуха (без конденсата), %, не |
от 0 до 40 |
|
более |
95 |
|
* - (дБм) обозначает (дБ) относительно 1 мВт | |
|
** - CFP - модуль типа FTB-85960 использует одну спектральную линию | |
