Сведения о средстве измерений: 79127-20 Системы оптические измерительные

Номер по Госреестру СИ: 79127-20
79127-20 Системы оптические измерительные
(FTB-1v2 / FTB-1v2-PRO)

Назначение средства измерений:
Системы оптические измерительные FTB-1v2 / FTB-1v2-PRO предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений длины волны и проведения анализа оптического спектра, формирования цифрового измерительного сигнала с заданной тактовой частотой и измерений частоты на электрических и оптических интерфейсах, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах (в зависимости от модуля).

сертификация программного обеспечения
Внешний вид. Системы оптические измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы оптические измерительные
Рисунок № 1
Внешний вид. Системы оптические измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы оптические измерительные
Рисунок № 2

Общие сведения

Дата публикации - 19.10.2020
Срок свидетельства - 11.09.2025
Номер записи - 178436
ID в реестре СИ - 1383104
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модуль оптического тестера FTBx-945-SM1, модуль оптического рефлектометра FTBx-750C-SM1, модификация FTB-1v2-PRO, модель FTB-1v2-PRO, модель FTB-1v2PRO, FTBx-750С-SM1, FTBx-750C-SM1, FTB-2(PRO), FTB-1v2-PRO с модулем анализатора цифровых линий связи FTBx-8880, FTB-1v2-PRO с модулем FTBx-8880, FTB-1v2-PRO, FTB-1v2- PRO, FTB-1v2 Pro, FTB-1v2 / FTB-1v2-PRO, FTB-1v2, FTB-1 PRO, FTB-1, FTB 1v2, -,

Производитель

Изготовитель - Фирма "EXFO Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 288
Выдано извещений - 0
Кол-во периодических поверок - 89
Кол-во средств измерений - 20
Кол-во владельцев - 26
Усредненный год выпуска СИ - 0
МПИ по поверкам - 363 дн.

Наличие аналогов СИ: Системы оптические измерительные (FTB-1v2 / FTB-1v2-PRO)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "EXFO Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
36239-10
01.08.2015
Мини-рефлектометры оптические, AXS-100/110
Фирма "EXFO Inc." (КАНАДА )
ОТ
1 год
49404-12
26.03.2017
Системы измерительные, FTB-1
Фирма "EXFO Inc." (КАНАДА )
ОТ
1 год
58294-14
25.08.2019
Рефлектометры оптические, MaxTester 700 мод. MAX-715B, MAX-720B, MAX-730B
Фирма "EXFO Inc." (КАНАДА )
ОТ
1 год
64764-16
12.08.2021
Системы оптические измерительные, FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE
Фирма "EXFO Inc." (КАНАДА )
ОТ
МП
1 год
66486-17
26.01.2022
Системы оптические измерительные, FTB-2 (Pro)
Фирма "EXFO Inc." (КАНАДА )
ОТ
МП
1 год
78077-20
22.04.2025
Системы оптические измерительные с модулями, FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули)
Фирма "EXFO Inc." (КАНАДА )
ОТ
МП
1 год
79127-20
11.09.2025
Системы оптические измерительные, FTB-1v2 / FTB-1v2-PRO
Фирма "EXFO Inc." (КАНАДА )
ОТ
МП
1 год
<p class="card-text">В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.<br> Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.</p>

Бесплатный

Кто поверяет Системы оптические измерительные (FTB-1v2 / FTB-1v2-PRO)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИОФИ"
(RA.RU.311485)
РСТ
  • FTB-1v2-PRO
  • модель FTB-1v2-PRO
  • FTB-1v2
  • модель FTB-1v2PRO
  • 12 4 6 0 11 4 5
    ООО "ЭКСПЕРТЛАБС"
    (RA.RU.310529)
  • FTB-1v2
  • FTB-1v2-PRO
  • FTB-1v2 Pro
  • 73 14 68 5 0 69 66 3
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • FTB-1v2
  • 3 0 3 0 3 0 3
    ООО "Концепт Эксперт"
    (RA.RU.310529)
  • модуль оптического тестера FTBx-945-SM1
  • модуль оптического рефлектометра FTBx-750C-SM1
  • -
  • FTB 1v2
  • FTB-1v2
  • FTBx-750С-SM1
  • 25 23 2 0 15 15 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • FTB-1v2 / FTB-1v2-PRO
  • 7 0 7 0 7 0 7
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • FTB-1v2-PRO
  • FTB-1v2-PRO с модулем анализатора цифровых линий связи FTBx-8880
  • FTB-1
  • 9 1 1 8 0 4 0 4
    ООО "КИА"
    (РОСС RU.0001.310033)
  • -
  • FTB-1v2-PRO
  • FTB-1 PRO
  • FTB-1v2- PRO
  • FTB-1v2
  • FTB-2(PRO)
  • 116 13 84 26 0 100 78 22
    Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток"
    (1642)
  • FTB-1
  • 4 0 4 0 3 0 3
    Самарский филиал ПАО "Ростелеком" МРФ "Волга"
    (1642)
  • FTB-1v2-PRO
  • 2 2 0 2 0 2 0 2
    Ростовский филиал ПАО "Ростелеком" МРФ Юг
    (1642)
  • FTB-1v2
  • 2 0 2 0 2 0 2
    Волгоградский филиал ПАО "Ростелеком" МРФ Юг
    (1642)
  • FTB-1v2
  • 2 2 0 2 0 0 0 0
    ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
    (RA.RU.310690)
  • FTB-1v2
  • 1 0 1 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • FTB-1v2-PRO
  • FTB-1v2
  • 5 4 0 5 0 5 0 5
    ООО "НТЦ СОТСБИ"
    (RA.RU.314335)
  • FTB-1v2-PRO с модулем FTBx-8880
  • 4 4 0 4 0 4 0 4
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 1 1 0 1 0 1 0 1
    ФГБУ "ВНИИОФИ"
    (RA.RU.311485)
  • FTB-1v2-PRO
  • модификация FTB-1v2-PRO
  • 14 1 11 3 0 14 11 3
    РОСТОВСКИЙ ФИЛИАЛ ПАО "РОСТЕЛЕКОМ"
    (1642)
  • FTB-1v2
  • 1 1 0 1 0 1 0 1
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • FTBx-750C-SM1
  • FTB-1v2-PRO
  • FTB-1v2
  • 5 5 0 5 0 5 0 5
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • FTB-1v2
  • 1 0 1 0 1 0 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • FTB-1v2
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Системы оптические измерительные (FTB-1v2 / FTB-1v2-PRO)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО), входящее в состав системы, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены на флеш-диске (64 или 128 Гбайт).

    Метрологически значимая часть ПО располагается в аппаратной части системы. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части системы исключен конструктивно. В целях предотвращения вскрытия корпуса системы произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей системы может производиться только в аккредитованных сервис-центрах фирмы - изготовителя.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ToolBox X

    Номер версии (идентификационный номер) ПО

    2.2 и выше

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса систем методом наклеивания.


    Сведения о методиках измерений


    Нормативные и технические документы

    Поверка

    Поверка

    осуществляется по документу МП 004.Ф3-20 «ГСИ. Системы оптические измерительные FTB-1v2 / FTB-1v2-PRO. Методика поверки», утвержденному ФГУП «ВНИИОФИ » 15 января 2020 г.

    Основные средства поверки:

    Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-11 до 10-2 на длинах волн от 500 до 1700 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации », утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;

    Рабочий эталон единиц длины и ослабления в световоде в диапазонах воспроизведения от 0,06 до 600 км и от 0,5 до 20,0 дБ по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;

    Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне значений от 400 до 3400 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;

    Рабочий эталон обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах волн 1310 и 1550 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации », утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;

    Частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);

    Осциллограф 86100D с модулем 83496В-101 (регистрационный номер в Федеральном информационном фонде 58479-14);

    Генератор импульсов Г5-85 (регистрационный номер в Федеральном информационном фонде 9453-88).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на заднюю панель базового блока систем в соответствии с рисунком 2.


    Изготовитель


    Фирма «EXFO Inc.», Канада
    Адрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2, Canada
    Телефон: +420 720 592 592
    Факс: +420 602 558 480
    Email: vratislav.blazek@exfo.com
    Web-сайт: www.exfo.com
    Заводы-изготовители
    Фирма «EXFO Inc.», Канада
    Адрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2, Canada
    Телефон: +420 720 592 592
    Факс: +420 602 558 480
    Email: vratislav.blazek@exfo.com
    Web-сайт: www.exfo.com
    Фирма «EXFO Telecom Equipment (Shenzhen) Ltd», Китай
    Адрес: F1 to F3, No. 71-3, Xintian Avenue, Xintian Community, Fuhai Subdistrict, Bao'an District, Shenzhen, Guangdong, P.R.China, 518103
    Телефон: +86-755-8203-2300
    Факс: +86-755-8203-2306

    Заявитель


    Общество с ограниченной ответственностью «Концепт Технологии»
    (ООО «Концепт Технологии »)
    ИНН: 7736263386
    Юридический адрес: 108840, г. Москва, г. Троицк, Калужское шоссе, д. 20, эт. 1, пом.5, оф. 2
    Адрес: 108811, г. Москва, п. Московский, Киевское шоссе, 22-й км., домовладение 4, стр.1, блок Б
    Телефон: +7 (495) 775-31-75
    Факс: +7 (495) 775-31-75 (109)
    Email: info@c-tt.ru
    Web-сайт: www.c-tt.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    E-mail: vniiofi@vniiofi.ru

    Системы оптические измерительные FTB-1v2 / FTB-1v2-PRO (далее - системы) могут комплектоваться модулями оптических рефлектометров FTB-720C, FTB-720GV2, FTB-730C, FTB-730GV2, FTB-735C, FTB-740C-DWC, FTB-750C, FTBx-720C, FTBx-730C, FTBx-735C, FTBx-740C, FTBx-750C, оптических тестеров FTBx-940, FTBx-945, анализаторов оптического спектра FTB-5235, FTBx-5235, FTBx-5245, FTBx-5255, анализаторов цифровых линий связи FTB-870v2(Q), FTB-880v2(Q), FTB-890(NGE), FTBx-8870, FTBx-8880, FTBx-88200NGE, FTBx-88260NGE.

    Принцип действия систем с модулями оптических рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

    Системы с модулями оптических тестеров включают в себя порты измерителя оптической мощности и источника оптического излучения, выполненные в едином малогабаритном пластмассовом корпусе. Модификации модулей FTBx-945 также используются для измерений обратных потерь. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах или светодиодах.

    Принцип действия систем с модулями анализаторов оптического спектра основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.

    Принцип действия систем с модулями анализаторов цифровых линий связи основан на воспроизведении встроенным генератором эталонной частоты, формировании цифровых сигналов с заданной тактовой частотой и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Поддержка функций сменными модулями указана в таблице 1.

    Системы выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели базового блока FTB-1v2/FTB-1v2-PRO. Прибор состоит из базового блока и сменных модулей. Базовый блок может быть выполнен в шести конфигурациях : FTB-1v2, FTB-1v2-SC, FTB-1v2-DC, FTB-1v2-PRO, FTB-1v2-PRO-SC, FTB-1v2-PRO-DC, FTB-1v2-PRO-HPDC. FTB-1v2-(SC/DC/HPDC) отличаются от FTB-1v2-PRO-(SC/DC/HPDC) тем, что не поддерживают модули анализаторов цифровых линий связи. Модификация платформ с обозначением SC означает наличие однослотовой корзины для модулей типа FTBx, с обозначением DC означает наличие двуслотовой корзины для модулей типа FTBx, с обозначением HPDC означает наличие двуслотовой корзины повышенной мощности. Базовый блок может быть опционально оснащен встроенным измерителем оптической мощности в соответствии с заказом.

    Модификации модулей оптических рефлектометров FTB-720C-SM2, FTBx-720C-SM2, FTB-730C-SM2, FTB-730GV2-SM2, FTBx-730C-SM2, FTB-730C-SM6, FTBx-730C-SM6, FTB-730C-SM8, FTB-730GV2-SM8, FTBx-730C-SM8, FTB-735C-SM2, FTBx-735C-SM2, FTB-740C-DWC, FTBx-740C-DWC оснащены спектральным фильтром для работы на активной линии.

    Общий вид систем представлен на рисунке 1.

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Место нанесения маркировки

    Сенсорный экран

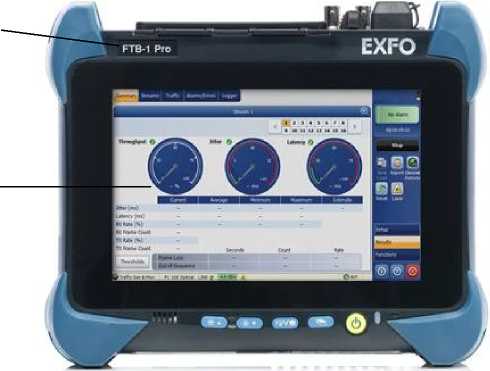

    Внешний вид. Системы оптические измерительные (FTB-1v2 / FTB-1v2-PRO), http://oei-analitika.ru

    Рисунок 1 - Общий вид систем

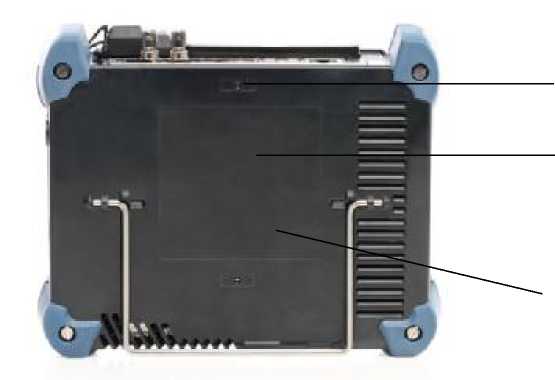

    Внешний вид. Системы оптические измерительные (FTB-1v2 / FTB-1v2-PRO), http://oei-analitika.ru

    Место пломбирования

    Место нанесения

    маркировки

    Место нанесения

    знака поверки

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

    Таблица 1 - Поддержка функций сменными модулями

    Наименование функции

    Значение

    FTB-

    870v2

    FTB-

    880v2

    FTB-

    870Q

    FTB-

    880Q

    FTB-

    890

    FTB-

    890NGE

    FTBx-

    8870

    FTBx-

    8880

    FTBx-

    88200NGE

    FTBx-

    88260NGE

    Электрические интерфейсы

    E1

    +

    +

    +

    +

    +

    +

    +

    +

    +

    E3

    -

    +

    -

    +

    +

    -

    +

    +

    +

    STM-Ое

    -

    +

    -

    +

    +

    -

    +

    +

    +

    E4

    -

    +

    -

    +

    +

    -

    +

    +

    +

    STM-^

    -

    +

    -

    +

    +

    -

    +

    +

    +

    Ethernet 10М

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    Ethernet 100М

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    Ethernet 1000М

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    Оптические интерфейсы

    STM-1

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    STM-4

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    STM-16

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    STM-64

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    Ethernet 100М

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    GigEthernet

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    10GigEthernet

    +

    +

    +

    +

    +

    +

    +

    +

    +

    +

    40GigEthernet

    -

    -

    -

    -

    +

    +

    -

    -

    +

    +

    100GigEthernet

    -

    -

    -

    -

    +

    +

    -

    -

    +

    +


    Таблица 15 -

    Наименование

    Обозначение

    Количество

    Система оптическая измерительная FTB-1v2 / FTB-1v2-PRO

    -

    1 шт.

    Сменный модуль*

    -

    -

    Сетевой адаптер

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 004.Ф3-20

    1 экз.

    * Поставляемая модификация и количество указывается при заказе.


    Метрологические и основные технические характеристики приведены в таблицах с 3 по 14.

    Наименование характеристики

    Значение

    FTB-720C-SM1,

    FTBx-720C-SM1,

    FTB-720GV2-SM1

    FTB-720C-SM2, FTBx-720C-SM2

    FTB-720C-Q1,

    FTBx-720C-Q1

    FTB-720C-Q1-QUAD,

    FTBx-720C-Q1-QUAD, FTB-720GV2-Q1-QUAD

    Рабочие длины волн, нм

    1310±20

    1550±20

    1310±20

    1550±20

    1625±101

    850±20

    1300±20

    850±20

    1300±20

    1310±20

    1550±20

    Динамический диапазон измерений ослабления 1 2, дБ, не менее (при

    усреднении 3 мин, по уровню 98% от максимума шумов) при длительности

    импульса:

    - 1 мкс

    -

    -

    -

    -

    -

    27

    29

    27

    27

    29

    29

    - 20 мкс

    36

    35

    36

    35

    35

    -

    -

    36

    36

    35

    35

    Пределы допускаемой приведенной погрешности измерений ослабления, дБ/дБ

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    ±0,03

    Мертвая зона, м, не более, при

    измерении:

    - ослабления

    3

    3

    3

    3

    3

    2,5

    2,5

    2,5

    2,5

    3

    3

    - положения неоднородности

    0,7

    0,7

    0,7

    0,7

    0,7

    0,5

    0,5

    0,5

    0,5

    0,7

    0,7

    Диапазоны измеряемых длин, км

    от 0 до 1

    ,25; от 0

    до 2,5; от 0 до 5; от 0 до 10; от 0 до

    от 0 до 0,1; от 0 до 0,25; от 0 до 0,5 ; от 0

    20; от 0 до 40; от 0

    от 0 до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0

    до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10;

    до 80; от 0 до 160;

    до 20; от 0 до 40; от 0 до 80; от 0 до 160; от 0 до 260

    от 0 до 20; от 0 до 40

    от 0 до 260

    Пределы допускаемой абсолютной погрешности измерений длины 3, AL,

    5xL+8)

    м

    AL = ±(0,75 + 2,5x10

    Наименование характеристики

    Значение

    FTB-730G-

    SM1, FTB-

    730GV2-

    SM1, FTBx-

    730G-SM1

    FTB-730G-SM2,

    FTB-730GV2-SM2,

    FTBx-730G-SM2

    FTB-730G-SM3, FTBx-730G-SM3

    FTB-730G-SM6, FTBx-730G-SM6

    FTB-730G-SM7, FTBx-730G-SM7

    FTB-730G-SM8, FTB-730GV2-SM8,

    FTBx-730G-SM8

    Рабочие длины волн, нм

    1310

    ±20

    1550

    ±20

    1310

    ±20

    1550

    ±20

    1625

    ±10 4

    1310

    ±20

    1550

    ±20

    1625

    ±10

    1625±10 4

    1650±5 4

    1310±20

    1550±20

    1650±5 4

    Динамический диапазон измерений ослабления 5, дБ, не менее (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс)

    39

    38

    39

    38

    39

    39

    38

    39

    39

    39

    39

    38

    39

    Мертвая зона, м, не более, при измерении:

    • - ослабления

    • - положения неоднородности

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    Диапазоны измеряемых длин, км

    от 0 до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160; от 0 до 260; от 0 до 400

    Пределы           допускаемой

    приведенной       погрешности

    измерений ослабления, дБ/дБ

    ±0,03

    Пределы допускаемой абсолютной погрешности измерений длины 6, м

    "L = ± (0,75+2,5-10’4+ 8)

    FTBx-740C, FTB-750C, FTBx-750C

    Наименование характеристики

    Значение

    FTB^S^

    SM1, FTBх-735C-SM1

    FTB^CSM^ FTBх-735C-SM2

    FTB-735C-SM3, FTBх-735C-SM3

    FTB^CSM^ FTBх-735C-SM4

    FTB-740C-

    DWC,

    FTBх-740C-DWC

    FTB-750C-SM1, FTBх-750C-SM1

    FTB-750C-SM3, FTBх-750C-SM3

    Рабочие длины волн, нм

    1310

    !20

    1550

    ±20

    1310

    !20

    1550

    ±20

    1625!

    10 1

    1310

    ±20

    1550

    ±20

    1625 ±10

    1310

    !20

    1490

    ±20

    1550

    ±20

    от 1527,99

    до 1563,86 1

    1310

    !20

    1550

    ±20

    1310

    ±20

    1550

    ±20

    1625 ±10

    Динамический диапазон измерений ослабления 7 8 (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс), дБ

    42

    41

    42

    41

    41

    42

    41

    41

    42

    41

    41

    40

    46

    46

    45

    45

    45

    Мертвая зона при измерении, м:

    • - ослабления

    • - положения неоднородности

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    3,5

    0,7

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    2,5

    0,5

    Диапазоны измеряемых длин,

    км

    от 0 до 1

    ,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 1

    60; от 0 до 260; от 0 до 400

    Пределы       допускаемой

    приведенной погрешности измерений ослабления, дБ/дБ

    ±0,03

    Пределы допускаемой абсолютной погрешности измерений длины 9, м

    "L = ! (0,75+2,540’4 + 8)

    тестеров FTBx-940-ICERT

    Наименование характеристики

    Значение

    FTBx-940-ICERT-SM1

    FTBx-940-

    ICERT-Q1

    FTBx-940-ICERT-Q1 -QUAD

    Одномодовый порт

    Многомодовый порт

    Спектральный диапазон, нм

    от 800 до 1650

    Диапазон измерений уровня средней мощности оптического излучения (P), дБм 10

    от -70 до +5

    Пределы         допускаемой

    относительной    погрешности

    измерений   уровня   средней

    мощности         оптического

    излучения на длинах волн градуировки 11, дБ

    ± '03 ) 10”’+6)

    Длины волн излучения источника, нм

    1310±20

    1550±20

    850±20

    1310±20

    1310±20

    1550±20

    850±20

    1300±20

    Уровень выходной мощности в непрерывном режиме, дБм 10, не менее

    +2,5

    -25

    +2,5

    -25

    Нестабильность         уровня

    выходной мощности излучения за 15 мин, дБ, не более

    ±0,05

    тестеров FTBx-940-SM, FTBx-945-SM, FTBx-945-ICERT

    Наименование характеристики

    Значение характеристики

    FTBx-

    940-SM1

    FTBx-945-SM1

    FTBx-

    945-SM3

    FTBx-

    945-SM4

    FTBx-945-ICERT-Q1-

    QUAD

    Одномодовый порт

    Многомодовый порт

    Спектральный диапазон измерений, нм

    от 800 до 1650

    Диапазон измерений уровня средней мощности оптического излучения (P), дБм

    от -70 до +5

    Пределы         допускаемой

    относительной    погрешности

    измерения   уровня   средней

    мощности         оптического

    излучения на длинах волн градуировки, дБ

    ±(03) ю°0- )

    Длины волн излучения источника, нм

    1310±20

    1550±20

    1310±20

    1550±20

    1310±20

    1550±20

    1625±10

    1310±20

    1490±10

    1550±20

    1310±20

    1550 ±20

    850±20

    1300±20

    Уровень выходной мощности в непрерывном режиме, дБм, не менее

    +2,5

    +2,5

    +1

    -1

    -5

    + 1

    -5

    -1

    +2,5

    -25

    Нестабильность         уровня

    выходной мощности излучения за 15 мин, дБ, не более

    ±0,05

    Диапазон измерения уровня обратных потерь, дБ

    от 5,0 до 50,0

    Пределы допускаемой абсолютной погрешности измерения уровня обратных потерь, дБ

    ±1

    анализатора спектра

    Наименование характеристики

    Значение

    FTB-5235

    FTBx-5235

    FTBx-5245

    FTBx-5255

    Диапазон измерений длины волны, нм

    от 1250 до 1650

    Пределы допускаемой абсолютной погрешности измерений длины волны, нм

    ±0,060 1)   |    ±0,050 1)

    ±0,025 17

    ± 0,100

    ± 0,050

    Максимальная разрешающая способность по шкале длин волн, нм

    -

    0,065 2)

    0,035 2)

    0,020 2),3)

    0,100

    Диапазон измерений уровня средней мощности, дБм

    от -65 до +18

    Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ

    ±0,6 2)

    ±0,5 2)

    ±3,0

    • 1) В диапазоне измерений от 1520 до 1610 нм;

    • 2) В диапазоне измерений от 1300 до 1590 нм;

    • 3) В режиме высокого разрешения

    Таблица 9 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-870v2(Q) и FTBx-8870 (в части функционала E1/2M), FTB-880v2(Q), FTBx-8880, FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE (электрические интерфейсы PDH/SDH)

    Наименование характеристики

    Значение

    Номинальные    значения    тактовой    частоты

    формируемых сигналов, МГц:

    - E1/2M (RJ-48C), E1/2M (BNC)

    2,048

    - E3/34M

    34,368

    - STM-0e/52M

    51,840

    - E4/140M

    139,264

    - STM-1e/155M

    155,520

    Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов

    !4,6*10-6

    Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика

    !100*10-6

    Пределы допускаемой относительной погрешности измерений частоты

    !4,6*10-6

    Номинальные значения амплитуды формируемых сигналов, В:

    - E1/2M (RJ-48C, при нагрузке 120 Ом)

    3,00

    - E1/2M (BNC, при нагрузке 75 Ом)

    2,37

    - E3/34M

    1,00

    - E4/140M

    1,00

    - STM-1e/155M

    0,50

    Продолжение таблицы 9

    Наименование характеристики

    Значение

    Пределы   допускаемого   отклонения

    амплитуды формируемых сигналов, %

    установки

    ±10

    Номинальные значения длительности формируемых сигналов, нс:

    - E1/2M (RJ-48C), E1/2M (BNC)

    244,0

    - E3/34M

    14,550

    - E4/140M

    3,590

    - STM-1e/155M

    3,216

    Пределы   допускаемого   отклонения

    длительности формируемых сигналов, нс:

    установки

    - E1/2M (RJ-48C), E1/2M (BNC)

    ±25,0

    - E3/34M

    ±2,45

    - E4/140M

    ±0,10

    - STM-1e/155M

    ±0,10

    Таблица 10 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-870v2(Q), FTBx-8870, FTB-880v2(Q), FTBx-8880, FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE

    Наименование характеристики

    Значение

    Оптические интерфейсы SDH (интерфейсы до 10 G)

    Номинальные тактовые частоты передатчика - STM-0, МГц

    51,840

    - STM-1, МГц

    155,520

    - STM-4, МГц

    622,080

    - STM-16, ГГц

    2,48832

    - STM-64, ГГц

    9,95328

    Пределы допускаемой относительной погрешности тактовой частоты передатчика

    !4,6*10-6

    Пределы допускаемого отклонения тактовой

    частоты    входного    сигнала    относительно

    !100*10-6

    номинальных тактовых частот передатчика

    Пределы допускаемого отклонения тактовых частот передатчика от номинальных тактовых частот передатчика

    !50*10-6

    Пределы допускаемой относительной погрешности измерений частоты сигнала

    !4,6*10-6

    Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ

    !2

    Продолжение таблицы 10

    Наименование характеристики

    Значение

    Электрические интерфейсы Ethernet

    Номинальные тактовые частоты передатчика - 10 Base-T, МГц

    10

    - 100 Base-T, МГц

    125

    - 1000 Base-T, ГГц

    1

    Пределы допускаемой относительной погрешности тактовой частоты передатчика

    !4,6*10-6

    Пределы допускаемой относительной погрешности измерений частоты сигнала 1)

    !4,6*10-6

    Оптические интерфейсы Ethernet (интерфейсы до 10 G)

    Номинальные тактовые частоты передатчика, ГГц

    0,125; 1,2500; 9,9530; 10,3125

    Пределы допускаемой относительной погрешности тактовой частоты передатчика

    !4,6*10-6

    Пределы допускаемой относительной погрешности измерений частоты сигнала

    !4,6*10-6

    1) Не нормируется для номинальной тактовой частоты передатчика 10 МГц.

    Таблица 11 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-870v2(Q), FTBx-8870, FTB-880v2(Q), FTBx-8880, FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE

    Наименование характеристики

    Значение

    Номинальная рабочая длина волны, нм:

    • - FTB-8590, FTB-85912, FTB-8690, FTB-85900,

    • - FTB-8591, FTB-8190, FTB-8191, FTB-85910, FTB-

    850 ! 20

    85911, FTB-8691, FTB-8693, FTB-81900

    - FTB-8192, FTB-8193, FTB-85915, SFP-8603, FTB-

    1310 ! 20

    8692, FTB-8694, FTB-8695, FTB-85901, FTB-85902,

    FTB-81901, FTB-81902

    1550 ! 20

    Уровень выходной мощности передатчика, дБм:

    - FTB-8590

    от -9 до -2

    - FTB-8591

    от -9 до -3

    - FTB-8190 для интерфейса STM-1

    от -20 до 0

    - FTB-8190 для интерфейсов STM-4, STM-16

    от -5 до 0

    - FTB-8190 для интерфейса 1000 BASE-LX

    от -9 до -3

    - FTB-8191

    от -2 до +3

    - FTB-8192 для интерфейсов STM-1, STM-4, STM-16

    от -2 до +3

    - FTB-8192 для интерфейса 1000 BASE-ZX

    от 0 до -5

    - FTB-8193

    от -5 до 0

    - FTB-85910

    от -20 до -15

    - FTB-85911

    от -15 до -8

    - FTB-85912

    от -9 до -2

    - FTB-85915

    от -5 до 0

    - SFP-8603

    от -1 до +2

    - FTB-8690

    от -5 до -1

    Продолжение таблицы 11

    Наименование характеристики

    Значение

    - FTB-8691

    от -8 до 0

    - FTB-8692

    от -4 до +4

    - FTB-8693

    от -6 до -1

    - FTB-8694

    от -1 до +2

    - FTB-8695

    от -1 до +2

    - FTB-85900

    от -5 до -1

    - FTB-85901

    от -6 до 0

    - FTB-85902

    от -1 до +2

    - FTB-81900

    от -6 до -1

    - FTB-81901

    от -1 до +2

    - FTB-81902

    от 0 до +4

    Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм:

    - FTB-8590

    от -18 до 0

    - FTB-8591

    от -19 до 0

    - FTB-8190 для интерфейса STM-1

    от -23 до -10

    - FTB-8190 для интерфейса STM-4

    от -22 до 0

    - FTB-8190 для интерфейса STM-16

    от -18 до 0

    - FTB-8191 для интерфейса STM-1

    от -30 до -15

    - FTB-8191 для интерфейсов STM-4, STM-16

    от -27 до -9

    - FTB-8192 для интерфейса STM-1

    от -30 до -15

    - FTB-8192 для интерфейса STM-4

    от -29 до -9

    - FTB-8192 для интерфейса STM-16

    от -28 до -9

    - FTB-8193 для интерфейса STM-1

    от -23 до -10

    - FTB-8193 для интерфейса STM-4

    от -22 до 0

    - FTB-8193 для интерфейса STM-16

    от -18 до 0

    - FTB-85910

    от -20 до 0

    - FTB-85915

    от -18 до 0

    - SFP-8603

    от -14 до -1

    - FTB-8690

    от -11 до 0

    - FTB-8691

    от -14 до 0

    - FTB-8692

    от -15 до -1

    - FTB-8693

    от -11 до 0

    - FTB-8694

    от -15 до -1

    - FTB-8695

    от -15 до -1

    - FTB-85900

    от -11 до 0

    - FTB-85901

    от -12 до 0

    - FTB-85902

    от -16 до -1

    - FTB-81900

    от -13 до 0

    - FTB-81901

    от -15 до -1

    - FTB-81902

    от -22 до -7

    Минимальная чувствительность приемника, дБм: - FTB-8190 для интерфейса 1000 BASE-LX

    -22

    - FTB-8192 для интерфейса 1000 BASE-ZX

    -22

    - FTB-85911

    -31

    - FTB-85912

    -28

    Таблица 12 - Метрологические характеристики систем со сменными модулями анализаторов цифровых линий связи FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE (интерфейсы 40 и

    100 G)

    Наименование характеристики

    Значение

    С использованием интерфейса типа CFP4, QSFP28 и QSFP+

    Уровень выходной мощности на каждой спектральной линии, дБм:

    - для CFP4-85980

    от -4,3 до +4,5

    - для CFP4-85981

    от -4,3 до +4,5

    - для CFP4-85982

    от -8,4 до +2,4

    - для CFP4-85983

    от -4,3 до +4,5

    - для CFP4-85984

    от -4,3 до +4,5

    - для QSFP-85992

    от -9,0 до +2,4

    - для QSFP-85994

    от -6,5 до +2,5

    - для QSFP-85995

    от -6,5 до +2,5

    - для QSFP-85997

    от -5,3 до +4,5

    - для QSFP-85999

    от -4,3 до +4,5

    - для QSFP-85989

    от +0,1 до +4,5

    - для QSFP-85942

    от -2,3 до +2,3

    Диапазон   измерений   средней   мощности

    оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм:

    - для CFP4-85980

    от -10,6 до +4,5

    - для CFP4-85981

    от -10,6 до +4,5

    - для CFP4-85982

    от -10,3 до +2,4

    - для CFP4-85983

    от -10,6 до +4,5

    - для CFP4-85984

    от -10,6 до +4,5

    - для QSFP-85992

    от -10,9 до +2,4

    - для QSFP-85994

    от -11,5 до +2,5

    - для QSFP-85995

    от -11,5 до +2,5

    - для QSFP-85997

    от -11,5 до +4,5

    - для QSFP-85999

    от -10,6 до +4,5

    - для QSFP-85989

    от -18,4 до -1,9

    - для QSFP-85942

    от -13,7 до +2,3

    Таблица 13 - Метрологические характеристики встроенных измерителей средней мощности оптического излучения систем

    Наименование характеристики

    Значение

    Длины волн градуировки, мкм

    850; 1300; 1310; 1490;1550;1625

    Диапазон измерений уровня оптической мощности (P), дБм

    от -50 до +27

    Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (на длинах волн градуировки 850; 1300; 1310; 1490; 1550; 1625 нм), дБ

    ± (°’3 ) хе*1--)

    Таблица 14 - Основные технические характеристики систем

    Наименование характеристики

    Значение

    Длительность зондирующих импульсов 1), нс

    3; 5; 10; 30; 50; 100; 275; 500; 1000; 2500; 5000; 10000; 20000

    Параметры электрического питания: - напряжение переменного тока, В

    от 200 до 240

    - частота переменного тока, Гц

    от 50 до 60

    Габаритные размеры (высотахширинахдлина), мм, не более:

    - FTB-1v2, FTB-1v2-PRO

    210х254х66

    - FTB-1v2-SC, FTB-1v2-PRO-SC

    210x254x66

    - FTB-1v2-DC, FTB-1v2-PRO-DC

    210х254х96

    - FTB-1v2-PRO-HPDC

    210x254x122

    Масса базового блока без учета аккумуляторов и модулей, кг, не более:

    - FTB-1v2, FTB-1v2-PRO

    1,5

    - FTB-1v2-SC, FTB-1v2-PRO-SC

    2,0

    - FTB-1v2-DC, FTB-1v2-PRO-DC

    2,4

    - FTB-1v2-PRO-HPDC

    3,2

    Условия эксплуатации:

    • - температура окружающей среды, +С

    • - относительная влажность воздуха (без конденсата),

    от 0 до +50

    %, не более

    95

    1) Значения длительности импульсов для многомодовых моделей рефлектометров

    не превышают 1000 нс.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
