Номер по Госреестру СИ: 49404-12
49404-12 Системы измерительные
(FTB-1)
Назначение средства измерений:
Системы измерительные FTB-1 предназначены для измерений ослабления методом обратного рассеяния в оптических кабелях длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и мощности оптического излучения, а также тестирования цифровых каналов и трактов плезиохронной/синхронной иерархии (PDH/SDH) на скоростях передачи 2,048; 8,448; 34,368; 139,264; 155,520; 622,080; 2448,320; 9953,28 Мбит/с, в том числе на оптических стыках STM-1, STM-4, STM-16, STM-64, иерархии скоростей, соответствующих стандартам DSn/SONET, а также иерархии скоростей Ethernet 10/100/1000/10000 Мбит/с.
Внешний вид.
Системы измерительные
Рисунок № 1
Внешний вид.
Системы измерительные
Рисунок № 2
Внешний вид.
Системы измерительные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.03.2017
Номер записи - 138650
ID в реестре СИ - 361050
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
FTB-1 с модулями FTB-810(G), FTB-860(G), FTB-880, FTB-1 с модулем оптического рефлектометра FTB-730-23B-04B сер. № 627360, FTB-1 с модулем оптического рефлектометра FTB-720-023B, FTB-1 с модулем FTB-860, FTB-1 с модулем FTB-730-23B-04B, FTB-1 с модулем FTB-730-023B-04B, FTB-1 с модулем FTB-730-023B, FTB-1 с модулем FTB-720-23B-EI, FTB-1 с модулем FTB-720-23B-EA, FTB-1 с модулем FTB-720-23B-E1, FTB-1 с модулем FTB-720-023B, FTB-1 с OTDR FTB-730-23B-4B-EI, FTB-1 мод.FTB-730-023B, FTB-1 c модулем оптического рефлектометра FTB-730-23B, FTB-1 c модулем оптического рефлектометра FTB-720C, FTB-1 (модуль FTB-860), FTB-1, EXFO FTB-1-S1-8G/FTB-720-23B-04B-EA, -,
Производитель
Изготовитель - Фирма "EXFO Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 613
Выдано извещений - 4
Кол-во периодических поверок - 401
Кол-во средств измерений - 98
Кол-во владельцев - 96
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 3018 дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2012.03.25 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре 49395-12 по 49410-12)
Наличие аналогов СИ: Системы измерительные (FTB-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EXFO Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36239-10 01.08.2015 |
Мини-рефлектометры оптические, AXS-100/110 Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
49404-12 26.03.2017 |
Системы измерительные, FTB-1 Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
58294-14 25.08.2019 |
Рефлектометры оптические, MaxTester 700 мод. MAX-715B, MAX-720B, MAX-730B Фирма "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
|
64764-16 12.08.2021 |
Системы оптические измерительные, FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
66486-17 26.01.2022 |
Системы оптические измерительные, FTB-2 (Pro) Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
78077-20 22.04.2025 |
Системы оптические измерительные с модулями, FTB-2 (PRO), FTB-4 (PRO), LTB-8 (Системы) FTBx-5235, FTBx-5245, FTBx-5255 (Модули) Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
79127-20 11.09.2025 |
Системы оптические измерительные, FTB-1v2 / FTB-1v2-PRO Фирма "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Кто поверяет Системы измерительные (FTB-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 17 | 1 | 0 | 14 | 0 | 12 | 0 | 12 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 14 | 0 | 9 | 0 | 13 | 0 | 9 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 8 | 1 | 0 | 6 | 0 | 6 | 0 | 5 | |
| ООО "Концепт Эксперт" (RA.RU.310529) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 7 | 1 | 6 | 0 | 6 | 1 | 5 | |||
| Екатеринбургский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 0 | 10 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 18 | 0 | 18 | 2 | 11 | 0 | 11 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 37 | 2 | 0 | 28 | 0 | 24 | 0 | 24 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 10 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 15 | 2 | 0 | 15 | 0 | 13 | 0 | 13 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 8 | 0 | 10 | 0 | 8 | ||
| ФБУ «Костромской ЦСМ» (RA.RU.311489) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Филиал Сахателеком ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 47 | 1 | 0 | 46 | 2 | 37 | 0 | 37 | |
| Ростовский филиал ОАО "Ростелеком" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Самарский филиал ОАО "Ростелеком" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 116 | 6 | 0 | 106 | 0 | 84 | 0 | 84 | ||
| Новосибирский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 8 | 3 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 11 | 0 | 10 | 0 | 11 | 0 | 10 | |||
| Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 7 | 0 | 5 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ в Костромской области" (RA.RU.311489) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 42 | 0 | 42 | 0 | 42 | 0 | 42 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Челябинский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 13 | 4 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Системы измерительные (FTB-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
7927 | 11888 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 11888 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 11888 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
12360 | 11888 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
12360 | 11888 |
Программное обеспечение
Метрологически значимая часть программного обеспечения системы измерительной представляет программный продукт «Mini Toolbox». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Mini Toolbox |
EXFO Mini Toolbox OTDR 1.0 |
1.0 |
EC47F11F |
CRC32 |
Влияние метрологически значимой части программного обеспечения на метрологические характеристики системы не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части системы. Модификация ПО возможна только в сервисных центрах фирмы-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа» приведены на рисунке 2.Поддержка модулями анализаторов цифровых линий связи соответствующих функций приведена в таблице 1.
Таблица 1 - Поддержка сменными модулями функций тестирования технологий PDH/DSn/SDH/SONET/Ethernet
|
FTB-810 |
FTB- 810G |
FTB-860 |
FTB- 860G |
FTB-880 | |
|
DS1 |
+ |
+ |
- |
- |
+ |
|
E1 |
+ |
+ |
- |
- |
+ |
|
E3 |
+ |
+ |
- |
- |
+ |
|
DS3 |
+ |
+ |
- |
- |
+ |
|
STS-1e/STM-0 |
+ |
+ |
- |
- |
+ |
|
E4 |
+ |
+ |
- |
- |
+ |
|
STS-3e/STM-1 |
+ |
+ |
- |
- |
+ |
|
OC-3/STM-1 |
+ |
+ |
- |
- |
+ |
|
OC-12/STM-4 |
+ |
+ |
- |
- |
+ |
|
OC-48/STM-16 |
+ |
+ |
- |
- |
+ |
|
OC-192/STM-64 |
- |
+ |
- |
- |
+ |
|
Ethernet 10М |
- |
- |
+ |
+ |
+ |
|
Ethernet 100М |
- |
- |
+ |
+ |
+ |
|
GigEthernet |
- |
- |
+ |
+ |
+ |
|
10GigEthernet |
- |
- |
- |
+ |
+ |

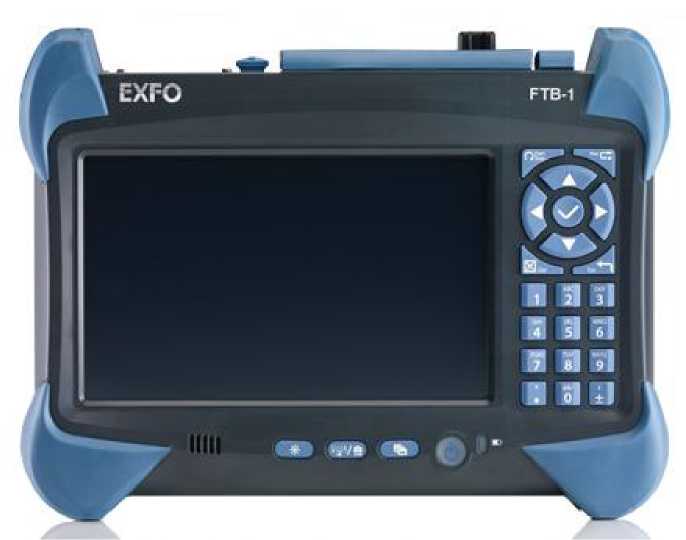

Рисунок 1 - Внешний вид системы измерительной FTB-1

Наклейка с пломбирующим эффектом
Место для размещения наклейки
Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение мест для размещения наклеек
Программное обеспечениеМетрологически значимая часть программного обеспечения системы измерительной представляет программный продукт «Mini Toolbox». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Mini Toolbox |
EXFO Mini Toolbox OTDR 1.0 |
1.0 |
EC47F11F |
CRC32 |
Влияние метрологически значимой части программного обеспечения на метрологические характеристики системы не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части системы. Модификация ПО возможна только в сервисных центрах фирмы-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики систем приведены в таблицах 3-13.
Таблица 3 - Метрологические и технические характеристики систем с модулями рефлектометров оптических FTB-720
|
Модель |
FTB-720-12CD |
FTB-720-12CD- 23B |
FTB-720-000- 04B |
FTB-720-023B- 04 |
FTB-720-023B |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Тип волокна |
Многомодовое (MMF) 50/125 или 62,5/125 мкм Одномодовое (SMF) 10/125 мкм |
Одномодовое (SMF) 10/125 мкм | |||
|
Рабочие длины волн, нм |
850±20 1300±20 |
850±20/1300±20 1310±20/1550 ±20 |
1625±15 (c фильтром) |
1310±20/1550±2 0/1625±15 (c фильтром) |
1310±20 1550±20 |
|
Динамический диапазон измерений ослаб-ления1, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) |
25/24 |
25/24/34/32 |
32 |
34/32/32 |
34/32 |
|
Мертвая зона, м, не более -при измерении ослабления.............. -при измерении положения неодно родности........................... |
4/4,5 |
4/4,5/5/5 |
5 |
5/5/5 |
5/5 |
|
0,8 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
Длительность зондирующих импульсов, нс |
5, 10, 30, 50, 100, 275, 500, 1000 |
Многомодовый режим: 5, 10, 30, 50, 100, 275, 500, 1000; Одномодовый режим: 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 |
5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | ||
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Диапазоны измеряемых длин, км |
0-0,1; 0-0,3; 0-0,5; 0-1,3; 0-2,5; 0-5; 0-10; 0-20; 0-40 |
М ре 0 0 0 0- О ре 0 0 0 0- |
ногомодовый жим: 0-0,1; 0,3; 0-0,5; 1,3; 0-2,5; 5; 0-10; 20; 0-40 дномодовый жим: 0-1,25; 2,5; 0-5; 0-10; 20; 0-40; 80; 0-160; 260 |
0-1,25; 0-2,5; 0-5; 0-10; 0-20; 0-40; 0-80; 0-160; 0-260 | ||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ |
±0,03 | |||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + 2,5x10’5L+6); где L - измеряемая длина, м; 6- дискретность отсчета в измеряемом диапазоне длин, м | |||||
1 Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимального значения шумов в последней четверти диапазона длин.
Таблица 4 - Метрологические и технические характеристики систем с модулями рефлектометров оптических FTB-730
|
Модель |
FTB-730-023B |
FTB-730-236B |
FTB-730- 023B-04B |
FTB-730-000- 04B |
FTB-730-000- 08B |
FTB-730-034B |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Тип волокна |
Одномодовое (SMF) 10/125 мкм | |||||
|
Рабочие длины волн, нм |
1310±20 |
1310±20 |
1310±20 |
1625±10 |
1650±7 |
1550±20 |
|
1550±20 |
1490±10 |
1550±20 |
1625 ±10 | |||
|
1550±20 |
1625±10 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Динамический диапазон измерений ослабления, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) |
37/35 |
37/36/35 |
37/35/37 |
37 |
35 |
35/37 |
|
Мертвая зона, м, не более -при измерении ослабления.............. -при измерении положения неодно родности........................... |
4/4,5 |
4/4,5/4,5 |
4/4,5/4,5 |
4,5 |
4,5 |
4,5/4,5 |
|
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
Длительность зондирующих импульсов, нс |
5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | |||||
|
Диапазоны измеряемых длин, км |
0-1,25; 0-2,5; 0-5; 0-10; 0-20; 0-40; 0-80; 0-160; 0-260; 0-400 | |||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ |
±0,03 | |||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + 2,5x10’5L+6); где L - измеряемая длина, м; 6- дискретность отсчета в измеряемом диапазоне длин, м | |||||
Таблица 5 - Основные технические характеристики системы с модулями анализаторов цифровых линий связи FTB-810(G)/ FTB-880 в части PDH/DSn/SDH/SONET.
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Электрические интерфейсы | |
|
Номинальные значения тактовой частоты формируемых и измеряемых сигналов, МГц: | |
|
- DS1 |
1,544 |
|
- E1/2M (RJ-48C), E1/2M (BNC) |
2,048 |
|
- E3/34M |
34,368 |
|
- DS3/45M |
44,736 |
|
- STS-1e/STM-0e/52M |
51,84 |
|
1 |
2 |
|
- E4/140M |
139,264 |
|
- STS-3e/STM-1e/155M |
155,52 |
|
Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, % |
± 4,6-10-4 |
|
Номинальные значения амплитуды формируемых сигналов, В: - DS1, E1/2M (RJ-48C) |
3,0 |
|
- E1/2M (BNC) |
2,37 |
|
- E3/34M |
1,0 |
|
- DS3/45M |
0,605 |
|
- STS-1e/STM-0e/52M |
не нормируется |
|
- E4/140M, STS-3e/STM-1e/155M |
1,0 |
|
Пределы допускаемой абсолютной погрешности установки амплитуды формируемых сигналов, мВ: - DS1 |
± 600 |
|
- E1/2M (RJ-48C) |
± 300 |
|
- E1/2M (BNC) |
± 237 |
|
- E3/34M, E4/140M, STS-3e/STM-1e/155M |
± 100 |
|
- DS3/45M |
± 245 |
|
Номинальные значения длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - DS1, DS3/45M, STS-1e/STM-0e/52M |
не нормируется |
|
- E1/2M (RJ-48C), E1/2M (BNC) |
244,0 |
|
- E3/34M |
14,55 |
|
- E4/140M |
7,18 |
|
- STS-3e/STM-1e/155M |
6,43 |
|
Пределы допускаемой абсолютной погрешности установки длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M (RJ-48C), E1/2M (BNC) |
± 25 |
|
- E3/34M |
± 2,45 |
|
- E4/140M, STS-3e/STM-1e/155M |
± 0,1 |
|
Выходное сопротивление, Ом - DS1 |
100 |
|
- E1/2M (RJ-48C) |
120 |
|
- E1/2M (BNC), E3/34M, DS3/45M, STS-1e/STM-0e/52M, E4/140M, STS-3e/STM-1e/155M |
75 |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности установки выходного сопротивления, в зависимости от типа формируемого сигнала, %:
|
± 5 ± 10 |
|
Пределы допускаемой относительной погрешности измерений частоты, % |
± 4,6-10-4 |
|
Оптические интерфейсы | |
|
Номинальные тактовые частоты передатчика |
155,52; 622,08 МГц; 2,48832; 9,95328 ГГц |
|
Пределы допускаемой относительной погрешности установки тактовой частоты передатчика |
± 4,6-10-6 |
|
Пределы допускаемого отклонения тактовой частоты входного сигнала |
± 100-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
± 50-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты сигнала |
± 4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
± 2 |
Таблица 6 - Основные технические характеристики системы с модулями анализаторов цифровых линий связи FTB-860(G)/ FTB-880 в части Ethernet.
|
Наименование характеристики |
Значение характеристики |
|
Электрические интерфейсы | |
|
Номинальные значения тактовой частоты формируемых и измеряемых сигналов, МГц: 10 Base-T |
10 |
|
100 Base-T |
125 |
|
1000 Base-T |
1000 |
|
Пределы допускаемой относительной погрешности установки и измерений тактовой частоты сигналов, % |
± 4,6-10-4 |
Таблица 7 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-810(G)/FTB-880
|
Интерфейс |
OC-3/STM-1 |
OC-12/STM-4 |
OC-48/STM-16 | |||||||||
|
Оптическая опция |
1310 нм / 15 км |
1310 нм/ 40 км |
1550 нм / 40 км |
1550 нм / 80 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 23 до минус 10 |
от минус 30 до минус 15 |
от минус 23 до минус 10 |
от минус 30 до минус 15 |
от минус 22 до 0 |
от минус 27 до минус 9 |
от минус 22 до 0 |
от минус 29 до минус 9 |
от минус 18 до 0 |
от минус 27 до минус 9 |
от минус 18 до 0 |
от минус 28 до минус 9 |
Таблица 8 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-810G/FTB-880
|
Интерфейс |
OC-192/STM-64 | ||
|
Оптическая опция |
1310 нм/10 км |
1550 нм/40 км |
1550 нм/80 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 6 до минус 1 |
от минус 1 до 2 |
от 0 до 4 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 11 до 0,5 |
от минус 14 до минус 1 |
от минус 24 до минус 7 |
Таблица 9 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-860(G)/FTB-880
|
Интерфейс |
Ethernet 100М |
GigEthernet | |||||
|
100 Base-FX |
100 Base-LX |
1000 Base-SX |
1000 Base-LX |
1000 Base-ZX |
1000 Base-BX10-D |
1000 Base-BX10-U | |
|
Оптическая опция |
1310 нм/2 км |
1310 нм/ 15 км |
850 нм/550 м |
1310 нм/10 км |
1550 нм/80 км |
1490 нм на передаче 1310 нм на приеме/10 км |
1310 нм на передаче 1490 нм на приеме/10 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 20 до минус 15 |
от минус 15 до минус 8 |
от минус 9 до минус 3 |
от минус 9,5 до минус 3 |
от 0 до 5 |
от минус 9,5 до минус 3 |
от минус 9,5 до минус 3 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 31 до 3 |
от минус 28 до 3 |
от минус 20 до 6 |
от минус 22 до 6 |
от минус 22 до 6 |
от минус 20 до 6 |
от минус 20 до 6 |
Таблица 10 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-860G/ FTB-880
|
Интерфейс |
10G Base-SR/SW |
10G Base-LR/LW |
10G Base-ER/EW |
|
Оптическая опция |
850 нм/300 м |
1310 нм/10 км |
1550 нм/40 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 5 до минус 1 |
от минус 8 до 0,5 |
от минус 4,7 до 4 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 11,1 до 6 |
от минус 12,6 до 5 |
от минус 14,1 до 5 |
Таблица 11. Метрологические и технические характеристики измерителей оптической мощности, встроенных в системы
|
Наименование характеристики |
Значение характеристики | |
|
VPM2X |
VPM3 | |
|
Рабочий диапазон длин волн, нм |
от 800 до 1650 | |
|
Диапазон измерений уровня оптической мощности, дБм2, в рабочем диапазоне длин волн |
от минус 64 до 26 |
от минус 86 до 10 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения3, дБ |
±5 % ± 0,4 пВт |
±5 % ± 3 пВт |
2 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт
при уровне входной мощности не более 5 дБм
Таблица 12. Метрологические и технические характеристики измерителей оптической мощности, встроенных в модули рефлектометров оптических FTB-720, FTB-730
|
Наименование характеристики |
Значение характеристики |
|
PM-1 | |
|
Рабочий диапазон длин волн, нм |
от 1270 до 1625 |
|
Диапазон измерений уровня оптической мощности, дБм4, в рабочем диапазоне длин волн:
|
от минус 65 до 18 от минус 50 до 28 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения при уровне входной мощности не более 5 дБм на длинах волн 1310, 1490, 1550 и 1625 нм, дБ |
±0,2 |
4 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт.
Таблица 13 - Общие технические характеристики системы измерительной FTB-1
|
Питание осуществляется: - от аккумуляторной батареи, В |
14,4 |
|
- от сети переменного тока через сетевой адаптер | |
|
- напряжением, В |
220±22 |
|
- частотой, Гц |
50±0,5 |
|
Г абаритные размеры, мм, не более |
190 х 252 х 66 |
|
Масса (включая батарею), кг, не более |
1,5 |
|
Рабочие условия эксплуатации:
|
от 0 до 50 |
|
ции), %, не более |
93 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус систем измерительных FTB-1 методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации. «Системы измерительные FTB-1».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам измерительным FTB-1
ГОСТ 8.585-2005. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
МИ 2505-98 Рекомендация. «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийучет объема оказанных услуг электросвязи операторам связи.
Поверка
Поверкаосуществляется по документу МП 49404-12 «Инструкция. Системы измерительные FTB-1 фирмы «EXFO Inc.», Канада. Методика поверки» утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 16.02.2012 г. и входящему в комплект поставки.
Основные средства поверки:
-
1. Частотомер электронно-счетный Ч3-66 (Рег. № 9273-85)
- диапазон измерений частоты от 10 Гц до 37,5 ГГц;
-
- пределы допускаемой относительной погрешности измерений частоты ± 5х10"7.
-
2. Осциллограф цифровой DL9240 (Рег. № 39514-08)
-
- диапазон частот от 0 до 1500 МГц;
-
- диапазон измеряемых напряжений от 0,002 до 150 В;
-
- пределы допускаемой относительной погрешности измерений по временной оси: ± (0,001% + 10 пс + время на 1 выборку).
-
3. Мультиметр 34401А (Рег. № 16500-97)
-
- диапазон измерений сопротивления до 100 Мом;
-
- погрешность измерения сопротивления в диапазоне от 75 до 120 Ом ± 0,01 %).
-
4. Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (Рег. № 32837-06)
- диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт;
- диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1480 -1700 нм;
- длины волн источников излучения (калибровки): 850± 5, 1310±10, 1490±5, 1550±10, 1625±5 нм;
- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5 %, в рабочем спектральном диапазоне ±5 %, измерений относительных уровней мощности ±1,2 %;
- рабочий диапазон длин волн спектральной установки: от 600 до 1700 нм;
- пределы допускаемого значения основной относительной погрешности измерений от -носительной спектральной характеристики опорного приёмника: ±5 %;
- пределы допускаемого значения основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.
Изготовитель
Фирма «Exfo Inc.», Канада.400 Godin Avenue, Vanier (Quebec) G1M 2K2 Canada.
Телефон: +1 418 683-0211
Факс: :+1 418 683-2170
info@exfo.com
Заявитель
Закрытое акционерное общество «Концепт Технологии» (ЗАО «Концепт Технологии»), 117574, г. Москва, Одоевского пр., д. 3, корп. 7, пом. ТАРП
Тел./факс: (495) 775 31 75
info@c-tt.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации»(ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Системы измерительные FTB-1 (далее - системы) комплектуются модулями оптических рефлектометров серий FTB-720: FTB-720-12CD, FTB-720-12CD-23B, FTB-720-000-04B, FTB-720-023B-04, FTB-720-023B, серий FTB-730: FTB-730-023B, FTB-730-236B, FTB-730-023B-04B, FTB-730-000-04B, FTB-730-034B, FTB-730-000-08B, а также анализаторами цифровых линий связи, поддерживающими DSn/PDH/SONET/SDH (модули FTB-810(G)), Ethernet (модули FTB-860(G)), DSn/PDH/SONET/SDH/Ethernet (модули FTB-880). Системы также могут комплектоваться встроенными измерителями оптической мощности.
Принцип действия систем с модулями рефлектометров оптических FTB-720, FTB-730 основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Системы c модулями оптического рефлектометра FTB-720, FTB-730 позволяют проводить тестирование трассы по обнаружению неоднородностей, а также проводить оценку качества соединений оптических волокон в режиме локализации неоднородностей, представляющем результаты в виде таблицы событий.
Принцип действия измерителей оптической мощности, встроенных в системы, основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Встроенный источник оптического излучения основан на полупроводниковых лазерах или светодиодах.
В основе работы систем с модулями анализаторов цифровых линий связи лежит принцип воспроизведения встроенным генератором эталонной частоты, формирования цифровых сигналов с заданной скоростью и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Системы с модулями анализаторов цифровых линий связи имеют встроенный микропроцессор, графический интерфейс пользователя и библиотеку тестового программного обеспечения сетей PDH/DSn/SDH/SONET/Ethernet.
Измеритель мощности, встроенный в системы, позволяет проводить измерение уровня средней мощности оптического излучения.
Системы выполнены в прямоугольном корпусе в виде переносного прибора, имеют модульную конструкцию, позволяющую заменять модули в полевых условиях.
Для осмотра разъемов оптического волокна в приборе имеется опция видеомикроскопа (FIP), позволяющая обнаруживать загрязненные или поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов.
Имеется возможность работы в автономном режиме от встроенной аккумуляторной батареи Li-Ion с индикатором состояния.
Интегрированное программное обеспечение позволяет контролировать процесс тестирования, осуществлять необходимые настройки, а также получать контекстную помощь.
Программное обеспечение защищено от несанкционированного доступа паролем.
Внешний вид системы приведен на рисунке 1.
Схема пломбирования от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунке 2.
Поддержка модулями анализаторов цифровых линий связи соответствующих функций приведена в таблице 1.
Таблица 1 - Поддержка сменными модулями функций тестирования технологий PDH/DSn/SDH/SONET/Ethernet
|
FTB-810 |
FTB- 810G |
FTB-860 |
FTB- 860G |
FTB-880 | |
|
DS1 |
+ |
+ |
- |
- |
+ |
|
E1 |
+ |
+ |
- |
- |
+ |
|
E3 |
+ |
+ |
- |
- |
+ |
|
DS3 |
+ |
+ |
- |
- |
+ |
|
STS-1e/STM-0 |
+ |
+ |
- |
- |
+ |
|
E4 |
+ |
+ |
- |
- |
+ |
|
STS-3e/STM-1 |
+ |
+ |
- |
- |
+ |
|
OC-3/STM-1 |
+ |
+ |
- |
- |
+ |
|
OC-12/STM-4 |
+ |
+ |
- |
- |
+ |
|
OC-48/STM-16 |
+ |
+ |
- |
- |
+ |
|
OC-192/STM-64 |
- |
+ |
- |
- |
+ |
|
Ethernet 10М |
- |
- |
+ |
+ |
+ |
|
Ethernet 100М |
- |
- |
+ |
+ |
+ |
|
GigEthernet |
- |
- |
+ |
+ |
+ |
|
10GigEthernet |
- |
- |
- |
+ |
+ |
Рисунок 1 - Внешний вид системы измерительной FTB-1
Наклейка с пломбирующим эффектом
Место для размещения наклейки
Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение мест для размещения наклеек
Основной комплект поставки включает:
-
- система измерительная FTB-1 - 1 шт.;
-
- модули: FTB-720-12CD, FTB-720-12CD-23B, FTB-720-000-04B, FTB-720-023B-04, FTB-720-023B, серий FTB-730: FTB-730-023B, FTB-730-236B, FTB-730-023B-04B, FTB-730-000-04B, FTB-730-034B, FTB-730-000-08B, FTB-810(G), FTB-860(G), модули FTB-880 (по отдельному заказу);
-
- блок питания - 1 шт.;
-
- кабель питания - 1 шт.;
-
- транспортная сумка - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
систем приведены в таблицах 3-13.
Таблица 3 - систем с модулями рефлектометров оптических FTB-720
|
Модель |
FTB-720-12CD |
FTB-720-12CD- 23B |
FTB-720-000- 04B |
FTB-720-023B- 04 |
FTB-720-023B |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Тип волокна |
Многомодовое (MMF) 50/125 или 62,5/125 мкм Одномодовое (SMF) 10/125 мкм |
Одномодовое (SMF) 10/125 мкм | |||
|
Рабочие длины волн, нм |
850±20 1300±20 |
850±20/1300±20 1310±20/1550 ±20 |
1625±15 (c фильтром) |
1310±20/1550±2 0/1625±15 (c фильтром) |
1310±20 1550±20 |
|
Динамический диапазон измерений ослаб-ления1, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) |
25/24 |
25/24/34/32 |
32 |
34/32/32 |
34/32 |
|
Мертвая зона, м, не более -при измерении ослабления.............. -при измерении положения неодно родности........................... |
4/4,5 |
4/4,5/5/5 |
5 |
5/5/5 |
5/5 |
|
0,8 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
Длительность зондирующих импульсов, нс |
5, 10, 30, 50, 100, 275, 500, 1000 |
Многомодовый режим: 5, 10, 30, 50, 100, 275, 500, 1000; Одномодовый режим: 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 |
5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | ||
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Диапазоны измеряемых длин, км |
0-0,1; 0-0,3; 0-0,5; 0-1,3; 0-2,5; 0-5; 0-10; 0-20; 0-40 |
М ре 0 0 0 0- О ре 0 0 0 0- |
ногомодовый жим: 0-0,1; 0,3; 0-0,5; 1,3; 0-2,5; 5; 0-10; 20; 0-40 дномодовый жим: 0-1,25; 2,5; 0-5; 0-10; 20; 0-40; 80; 0-160; 260 |
0-1,25; 0-2,5; 0-5; 0-10; 0-20; 0-40; 0-80; 0-160; 0-260 | ||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ |
±0,03 | |||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + 2,5x10’5L+6); где L - измеряемая длина, м; 6- дискретность отсчета в измеряемом диапазоне длин, м | |||||
1 Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимального значения шумов в последней четверти диапазона длин.
Таблица 4 - систем с модулями рефлектометров оптических FTB-730
|
Модель |
FTB-730-023B |
FTB-730-236B |
FTB-730- 023B-04B |
FTB-730-000- 04B |
FTB-730-000- 08B |
FTB-730-034B |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Тип волокна |
Одномодовое (SMF) 10/125 мкм | |||||
|
Рабочие длины волн, нм |
1310±20 |
1310±20 |
1310±20 |
1625±10 |
1650±7 |
1550±20 |
|
1550±20 |
1490±10 |
1550±20 |
1625 ±10 | |||
|
1550±20 |
1625±10 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Динамический диапазон измерений ослабления, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) |
37/35 |
37/36/35 |
37/35/37 |
37 |
35 |
35/37 |
|
Мертвая зона, м, не более -при измерении ослабления.............. -при измерении положения неодно родности........................... |
4/4,5 |
4/4,5/4,5 |
4/4,5/4,5 |
4,5 |
4,5 |
4,5/4,5 |
|
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
Длительность зондирующих импульсов, нс |
5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | |||||
|
Диапазоны измеряемых длин, км |
0-1,25; 0-2,5; 0-5; 0-10; 0-20; 0-40; 0-80; 0-160; 0-260; 0-400 | |||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ |
±0,03 | |||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + 2,5x10’5L+6); где L - измеряемая длина, м; 6- дискретность отсчета в измеряемом диапазоне длин, м | |||||
Таблица 5 - Основные технические характеристики системы с модулями анализаторов цифровых линий связи FTB-810(G)/ FTB-880 в части PDH/DSn/SDH/SONET.
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Электрические интерфейсы | |
|
Номинальные значения тактовой частоты формируемых и измеряемых сигналов, МГц: | |
|
- DS1 |
1,544 |
|
- E1/2M (RJ-48C), E1/2M (BNC) |
2,048 |
|
- E3/34M |
34,368 |
|
- DS3/45M |
44,736 |
|
- STS-1e/STM-0e/52M |
51,84 |
|
1 |
2 |
|
- E4/140M |
139,264 |
|
- STS-3e/STM-1e/155M |
155,52 |
|
Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов, % |
± 4,6-10-4 |
|
Номинальные значения амплитуды формируемых сигналов, В: - DS1, E1/2M (RJ-48C) |
3,0 |
|
- E1/2M (BNC) |
2,37 |
|
- E3/34M |
1,0 |
|
- DS3/45M |
0,605 |
|
- STS-1e/STM-0e/52M |
не нормируется |
|
- E4/140M, STS-3e/STM-1e/155M |
1,0 |
|
Пределы допускаемой абсолютной погрешности установки амплитуды формируемых сигналов, мВ: - DS1 |
± 600 |
|
- E1/2M (RJ-48C) |
± 300 |
|
- E1/2M (BNC) |
± 237 |
|
- E3/34M, E4/140M, STS-3e/STM-1e/155M |
± 100 |
|
- DS3/45M |
± 245 |
|
Номинальные значения длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - DS1, DS3/45M, STS-1e/STM-0e/52M |
не нормируется |
|
- E1/2M (RJ-48C), E1/2M (BNC) |
244,0 |
|
- E3/34M |
14,55 |
|
- E4/140M |
7,18 |
|
- STS-3e/STM-1e/155M |
6,43 |
|
Пределы допускаемой абсолютной погрешности установки длительности формируемых сигналов, в зависимости от типа формируемого сигнала, нс: - E1/2M (RJ-48C), E1/2M (BNC) |
± 25 |
|
- E3/34M |
± 2,45 |
|
- E4/140M, STS-3e/STM-1e/155M |
± 0,1 |
|
Выходное сопротивление, Ом - DS1 |
100 |
|
- E1/2M (RJ-48C) |
120 |
|
- E1/2M (BNC), E3/34M, DS3/45M, STS-1e/STM-0e/52M, E4/140M, STS-3e/STM-1e/155M |
75 |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности установки выходного сопротивления, в зависимости от типа формируемого сигнала, %:
|
± 5 ± 10 |
|
Пределы допускаемой относительной погрешности измерений частоты, % |
± 4,6-10-4 |
|
Оптические интерфейсы | |
|
Номинальные тактовые частоты передатчика |
155,52; 622,08 МГц; 2,48832; 9,95328 ГГц |
|
Пределы допускаемой относительной погрешности установки тактовой частоты передатчика |
± 4,6-10-6 |
|
Пределы допускаемого отклонения тактовой частоты входного сигнала |
± 100-10-6 |
|
Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика |
± 50-10-6 |
|
Пределы допускаемой относительной погрешности измерений частоты сигнала |
± 4,6-10-6 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
± 2 |
Таблица 6 - Основные технические характеристики системы с модулями анализаторов цифровых линий связи FTB-860(G)/ FTB-880 в части Ethernet.
|
Наименование характеристики |
Значение характеристики |
|
Электрические интерфейсы | |
|
Номинальные значения тактовой частоты формируемых и измеряемых сигналов, МГц: 10 Base-T |
10 |
|
100 Base-T |
125 |
|
1000 Base-T |
1000 |
|
Пределы допускаемой относительной погрешности установки и измерений тактовой частоты сигналов, % |
± 4,6-10-4 |
Таблица 7 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-810(G)/FTB-880
|
Интерфейс |
OC-3/STM-1 |
OC-12/STM-4 |
OC-48/STM-16 | |||||||||
|
Оптическая опция |
1310 нм / 15 км |
1310 нм/ 40 км |
1550 нм / 40 км |
1550 нм / 80 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
1310 нм/ 15 км |
1310 нм/ 40 км |
1550 нм/ 40 км |
1550 нм/ 80 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
от минус 5 до 0 |
от минус 2 до 3 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 23 до минус 10 |
от минус 30 до минус 15 |
от минус 23 до минус 10 |
от минус 30 до минус 15 |
от минус 22 до 0 |
от минус 27 до минус 9 |
от минус 22 до 0 |
от минус 29 до минус 9 |
от минус 18 до 0 |
от минус 27 до минус 9 |
от минус 18 до 0 |
от минус 28 до минус 9 |
Таблица 8 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-810G/FTB-880
|
Интерфейс |
OC-192/STM-64 | ||
|
Оптическая опция |
1310 нм/10 км |
1550 нм/40 км |
1550 нм/80 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 6 до минус 1 |
от минус 1 до 2 |
от 0 до 4 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 11 до 0,5 |
от минус 14 до минус 1 |
от минус 24 до минус 7 |
Таблица 9 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-860(G)/FTB-880
|
Интерфейс |
Ethernet 100М |
GigEthernet | |||||
|
100 Base-FX |
100 Base-LX |
1000 Base-SX |
1000 Base-LX |
1000 Base-ZX |
1000 Base-BX10-D |
1000 Base-BX10-U | |
|
Оптическая опция |
1310 нм/2 км |
1310 нм/ 15 км |
850 нм/550 м |
1310 нм/10 км |
1550 нм/80 км |
1490 нм на передаче 1310 нм на приеме/10 км |
1310 нм на передаче 1490 нм на приеме/10 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 20 до минус 15 |
от минус 15 до минус 8 |
от минус 9 до минус 3 |
от минус 9,5 до минус 3 |
от 0 до 5 |
от минус 9,5 до минус 3 |
от минус 9,5 до минус 3 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 31 до 3 |
от минус 28 до 3 |
от минус 20 до 6 |
от минус 22 до 6 |
от минус 22 до 6 |
от минус 20 до 6 |
от минус 20 до 6 |
Таблица 10 - Значения уровня выходной мощности передатчика и рабочего диапазона уровня мощности приемника анализаторов цифровых линий связи для модулей FTB-860G/ FTB-880
|
Интерфейс |
10G Base-SR/SW |
10G Base-LR/LW |
10G Base-ER/EW |
|
Оптическая опция |
850 нм/300 м |
1310 нм/10 км |
1550 нм/40 км |
|
Диапазон уровня выходной мощности, дБм |
от минус 5 до минус 1 |
от минус 8 до 0,5 |
от минус 4,7 до 4 |
|
Рабочий диапазон уровня мощности приемника, дБм |
от минус 11,1 до 6 |
от минус 12,6 до 5 |
от минус 14,1 до 5 |
Таблица 11. измерителей оптической мощности, встроенных в системы
|
Наименование характеристики |
Значение характеристики | |
|
VPM2X |
VPM3 | |
|
Рабочий диапазон длин волн, нм |
от 800 до 1650 | |
|
Диапазон измерений уровня оптической мощности, дБм2, в рабочем диапазоне длин волн |
от минус 64 до 26 |
от минус 86 до 10 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения3, дБ |
±5 % ± 0,4 пВт |
±5 % ± 3 пВт |
2 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт
при уровне входной мощности не более 5 дБм
Таблица 12. измерителей оптической мощности, встроенных в модули рефлектометров оптических FTB-720, FTB-730
|
Наименование характеристики |
Значение характеристики |
|
PM-1 | |
|
Рабочий диапазон длин волн, нм |
от 1270 до 1625 |
|
Диапазон измерений уровня оптической мощности, дБм4, в рабочем диапазоне длин волн:
|
от минус 65 до 18 от минус 50 до 28 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения при уровне входной мощности не более 5 дБм на длинах волн 1310, 1490, 1550 и 1625 нм, дБ |
±0,2 |
4 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт.
Таблица 13 - Общие технические характеристики системы измерительной FTB-1
|
Питание осуществляется: - от аккумуляторной батареи, В |
14,4 |
|
- от сети переменного тока через сетевой адаптер | |
|
- напряжением, В |
220±22 |
|
- частотой, Гц |
50±0,5 |
|
Г абаритные размеры, мм, не более |
190 х 252 х 66 |
|
Масса (включая батарею), кг, не более |
1,5 |
|
Рабочие условия эксплуатации:
|
от 0 до 50 |
|
ции), %, не более |
93 |
