Номер по Госреестру СИ: 64339-16
64339-16 Датчики пьезоэлектрические
(Lineas® 9195F)
Назначение средства измерений:
Датчики пьезоэлектрические Lineas® 9195F (далее - датчики) предназначены для измерений динамических нагрузок, возникающих от воздействия колес движущегося транспортного средства (далее - ТС).
Внешний вид.
Датчики пьезоэлектрические
Рисунок № 1
Общие сведения
Дата публикации - 14.12.2020
Срок свидетельства - 24.06.2021
Номер записи - 155612
ID в реестре СИ - 378012
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Kistler Instrumente AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№798 от 2016.06.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики пьезоэлектрические (Lineas® 9195F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Kistler Instrumente AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33886-07 01.02.2018 |
Преобразователи давления, 6052C Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
33887-07 01.03.2012 |
Преобразователи давления, 6052B1 Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
64339-16 24.06.2021 |
Датчики пьезоэлектрические, Lineas® 9195F Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
69537-17 04.12.2022 |
Преобразователи переменного давления измерительные, 40XX Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70654-18 23.03.2024 |
Преобразователи переменного давления измерительные, 602Х Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
73685-18 |
Датчики давления, 4260A Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
80278-20 |
Преобразователи давления, Kistler мод. 4201 и 4301 Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Кто поверяет Датчики пьезоэлектрические (Lineas® 9195F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики пьезоэлектрические (Lineas® 9195F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации (далее- РЭ) и маркировочную табличку датчика.
KISTLERType21«F3H_______SN1 048977
K»i t»iertet Bereich Emphndlic**** B«nge Serwtiv-tv kN ________pCN______
0 ISO -1 772

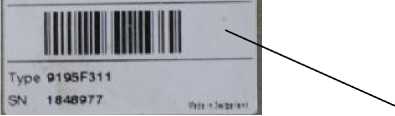

Рис. 2- Маркировочная табличка
Место нанесения знака утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методика измерений изложена в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам пьезоэлектрическим Lineas® 9195F
Техническая документация фирмы Kistler Instrumente AG, Швейцария.
Поверка
Поверкаосуществляется по документу МП-РТ-3238-444-2016 «ГСИ. Датчики пьезоэлектрические Lineas® 9195F. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.04.2016 г.
Основные средства поверки:
машины универсальные испытательные (рег. №№ 59966-15; 57528-14; 57058-14) в диапазоне от 1 кН до 150 кН с пределами допускаемой относительной погрешности измерений, не более ±0,5 %, скорость перемещения подвижной траверсы, не менее 250 мм/мин;
электрометры-измерители больших сопротивлений 6517В (рег. №49647-12) в режиме измерения заряда в диапазоне от 2 нКл до 2 мкКл с пределами допускаемой относительной погрешности измерений заряда не более ±0,5 % или усилители заряда РШ2731Э (рег.№41372-09) с коэффициентом преобразования по заряду от 0,01 мВ/пКл до 250 мВ/пКл
Лист № 3 Всего листов 3 с пределами допускаемой относительной погрешности преобразования заряда не более ±0,3 %, вольтметр постоянного тока в диапазоне измерений от 0,1 В до 10 В с пределами допускаемой относительной погрешности измерений не более ±0,1 %.
Знак поверки в виде оттиска поверительного клейма наносится в РЭ.
Изготовитель
Фирма Kistler Instrumente AG, Швейцария Юридический адрес: Eulachstrasse 22, Postfach СН-8408, Winterthur, Switzerland Tel./fax: + 41 52 224 1429Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект, д.31Тел.: +7 (495) 544-00-00
Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте.
Конструктивно датчики состоят из металлического профиля с установленными в его сечении чувствительными элементами (монокристаллами кварца). Чувствительные элементы имеют параллельный выход на шины, соединенные с коаксиальным сигнальным кабелем.
При проезде колес ТС через датчики, встроенные в дорожное полотно, на поверхности чувствительных элементов возникают электрические заряды, пропорциональные динамическим нагрузкам. Сигнал с датчика передается на усилитель заряда.
Датчики имеют одинаковую конструкцию и выпускаются в нескольких исполнениях. Исполнения отличаются длиной и массой, а также длиной кабеля. Кабель, укладываемый в дорожное полотно, имеет усиленное защитное покрытие длиной 15 м.

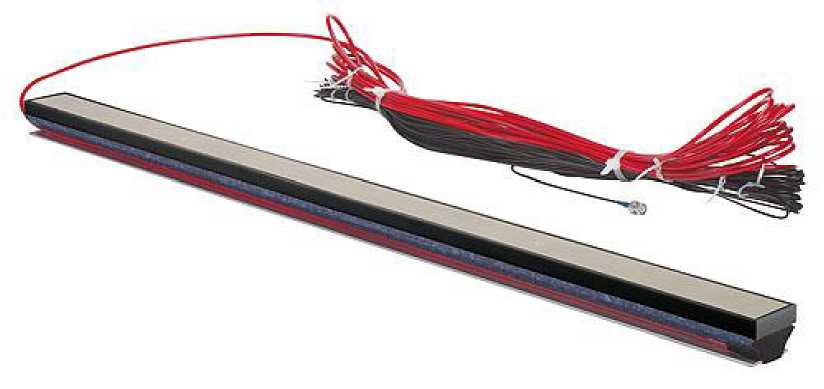

Рис. 1- Общий вид датчиков пьезоэлектрических Lineas
9195F
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической нагрузки, кН |
от 0 до 150 |
|
Номинальная чувствительность, пКл/Н |
минус 1,76 |
|
Пределы допускаемых отклонений от значения номинальной чувствительности, % |
±5 |
|
Порог чувствительности, не менее, Н |
0,5 |
|
Пределы допускаемой относительной погрешности, % |
±2,5 |
|
Диапазон рабочих температур, °C |
от минус 40 до плюс 60 |
|
Пылевлагозащищенность |
IP 68 |
Лист № 2
Всего листов 3
Таблица 2 -Технические характеристики
|
Исполнение |
Длина датчика, мм |
Ширина датчика, мм |
Толщина датчика, мм |
Масса датчика с кабелем, кг |
Длина кабеля, м |
|
9195F111 |
750 |
50 |
44 |
3,7 |
40 |
|
9195F121 |
750 |
5,0 |
100 | ||
|
9195F211 |
1000 |
4,5 |
40 | ||
|
9195F221 |
1000 |
5,8 |
100 | ||
|
9195F311 |
1500 |
6,1 |
40 | ||
|
9195F321 |
1500 |
7,6 |
100 | ||
|
9195F411 |
1750 |
6,8 |
40 | ||
|
9195F421 |
1750 |
8,3 |
100 | ||
|
9195F511 |
2000 |
7,6 |
40 | ||
|
9195F521 |
2000 |
9,1 |
100 |
