Номер по Госреестру СИ: 33886-07
33886-07 Преобразователи давления
(6052C)
Назначение средства измерений:
Преобразователи давления 6052С предназначены для измерений динамического и ква-зистатического давления жидкостей и газов в двигателях внутреннего сгорания (ДВС) в камерах сгорания многоклапанных двигателей.
Внешний вид.
Преобразователи давления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.02.2018
Номер записи - 120218
ID в реестре СИ - 342618
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, 6052C,
Производитель
Изготовитель - Фирма "Kistler Instrumente AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Бесплатный
Статистика
Кол-во поверок - 36
Выдано извещений - 2
Кол-во периодических поверок - 20
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1134 от 2016.08.19 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Пуль-Яха"
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Преобразователи давления (6052C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
33886-07 Преобразователи давления (6052C) Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
83082-21 Устройства контроля монтажа (БИВК-МН) ООО Фирма "ИНФОРМ-ТЕСТ" (РОССИЯ г. Москва, г. Зеленоград) |
Все средства измерений ООО Фирма "ИНФОРМ-ТЕСТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33886-07 01.02.2018 |
Преобразователи давления, 6052C Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
33887-07 01.03.2012 |
Преобразователи давления, 6052B1 Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
64339-16 24.06.2021 |
Датчики пьезоэлектрические, Lineas® 9195F Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
69537-17 04.12.2022 |
Преобразователи переменного давления измерительные, 40XX Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70654-18 23.03.2024 |
Преобразователи переменного давления измерительные, 602Х Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
73685-18 |
Датчики давления, 4260A Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
80278-20 |
Преобразователи давления, Kistler мод. 4201 и 4301 Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Кто поверяет Устройства контроля монтажа (БИВК-МН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 20 | 4 | 0 | 20 | 2 | 16 | 0 | 16 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 16 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства контроля монтажа (БИВК-МН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
15000 | 15000 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Преобразователи давления 6052С»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления 6052С-
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2. ГОСТ 8.433-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений переменного давления в диапазоне 1-102^1-106 Па для частот от 5-10-2 до 1-104 Гц и длительностей от 1-10-5 до 10 с при постоянном давлении до 5-106 Па
-
3. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу № МП 2520-008-2006 «Преобразователи давления 6052С. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20 ноября 2006 г.
Основные средства поверки:
Государственный специальный эталон для средств измерений переменного давления в диапазоне 1 - 102^ 1 -106 Па для частот от 5 - 10-2 до 1 - 104 Гц и длительностей от 1 -10-5 до 10 с при постоянном давлении до 5-106 Па (ГЭТ 131-81).
Принцип действия преобразователя основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану преобразователя, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается с помощью кабеля на вход усилителя заряда, который преобразует его в пропорциональное напряжение.
За счет функции пассивной компенсации резкого ускорения воздействие вибрации двигателя на преобразователь сводится к минимуму.
Специальное уплотнение обеспечивает отвод тепла, за счет чего максимальная кратковременная рабочая температура, которую выдерживает преобразователь, составляет 400 °С.
Мембрана, конструкция которой оптимизирована с использованием метода конечных элементов, обеспечивает высокую точность измерений и имеет увеличенный срок службы.
Преобразователь представляет собой неразборную конструкцию и защищен от несанкционированного доступа герметизацией корпуса, которая осуществляется с помощью сварки.

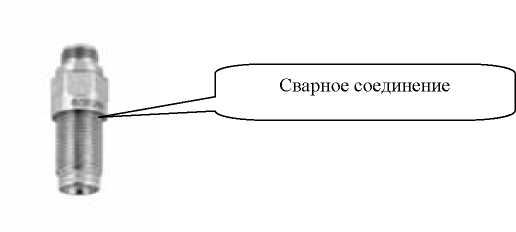

Рисунок 1. Внешний вид преобразователя давления 6052С
Комплект поставки преобразователя давления 6052С приведен в таблице 1. Таблица 1
|
Обозначение |
Наименование |
Количество |
|
6052С |
Преобразователь давления с кабелем 1 м в металлической оплетке |
1 |
|
Руководство по эксплуатации Преобразователи давления 6052С |
1 | |
|
МП 2520-008-2006 |
Методика поверки Преобразователи давления 6052С |
1 |
Диапазон измеряемых давлений, МПа (бар)......................................... 0-25 (0-250)
Пределы допускаемой основной относительной погрешности
измеряемых давлений, %............................................................................±1,5
Избыточная нагрузка, МПа (бар), не более................................................ 30 (300)
Номинальное значение коэффициента преобразования,
пКл/кПа (пКл/бар).............................................................................. -0,2 (-20)
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения, %
Собственная частота, кГц, не менее
Диапазон частот измеряемого давления, Гц.............................................20 - 10000
Нелинейность амплитудной характеристики, %
Неравномерность амплитудно-частотной характеристики, %
Сопротивление изоляции при 20 °С, ТОм, не менее
Ударная прочность, хгс-2, не менее
Емкость преобразователя без кабеля, пФ
Габаритные размеры преобразователя, мм, не более:
Масса преобразователя с кабелем, кг, не более
Условия эксплуатации
-
- температура окружающего воздуха, °С........от минус 20 до плюс 350
от минус 50 до плюс 400
-
- относительная влажность воздуха при температуре 30 оС, %, до
-
- атмосферное давление, кПа....................................от 84 до 106,7
