Назначение средства измерений:
Датчики давления 4260A (далее - датчики) предназначены для измерений избыточного и абсолютного давлений газов, паров и жидкостей. Датчики применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
Внешний вид.
Датчики давления
Рисунок № 1
Общие сведения
Дата публикации - 04.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529757
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Kistler Instrumente AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2824 от 2018.12.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики давления (4260A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Kistler Instrumente AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33886-07 01.02.2018 |
Преобразователи давления, 6052C Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
33887-07 01.03.2012 |
Преобразователи давления, 6052B1 Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
64339-16 24.06.2021 |
Датчики пьезоэлектрические, Lineas® 9195F Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
69537-17 04.12.2022 |
Преобразователи переменного давления измерительные, 40XX Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70654-18 23.03.2024 |
Преобразователи переменного давления измерительные, 602Х Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
73685-18 |
Датчики давления, 4260A Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
80278-20 |
Преобразователи давления, Kistler мод. 4201 и 4301 Фирма "Kistler Instrumente AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Датчики давления (4260A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики давления (4260A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Хабаровский ЦСМ Хабаровский край |
5828 | 5483 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
5137 | 5483 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус датчика наклейкой, на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления 4260A
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP) Техническая документация изготовителя Kistler Instrumente AG, Швейцария
Поверка
Поверкаосуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- преобразователи давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.
Изготовитель
Фирма «Kistler Instrumente AG», Швейцария
Адрес: Eulachstrasse 22, 8408 Winterthur, Switzerland
Тел.: +41-52-22-41-111
Факс: +41-52-22-41-414
E-mail: info@kistler.com
Web-сайт: www.kistler.com
Заявитель
Фирма Mazda Motor Corporation, Япония
Адрес: 3-1 Shinchi, Fuchu-cho,Aki-gun, Hiroshima 730-8670 Japan
Тел.: +81(0)82-282-1111
Факс: +81(0)82-287-5165
E-mail: furuya.s@mazada.co.jp
Web-cайт: www.mazda.co.jp
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14-17
Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия датчиков основан на использовании зависимости упругой деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется измерительная мембрана, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на электронную плату для преобразования в унифицированный электрический выходной сигнал напряжения постоянного тока.
Конструктивно датчики выполнены в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата.
Общий вид датчиков давления 4260A приведен на рисунке 1. Пломбирование датчиков не предусмотрено.

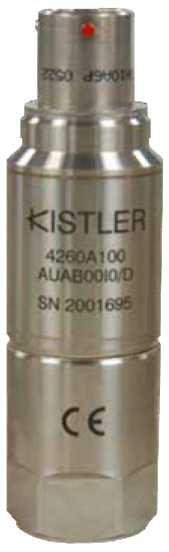

Рисунок 1 - Общий вид датчиков 4260A
