depRTU-A-B1-.. ,-Bx-[.. J-Y1-.. .Yx

Позиция

Код

Описание

Конструктивное исполнение

A

-

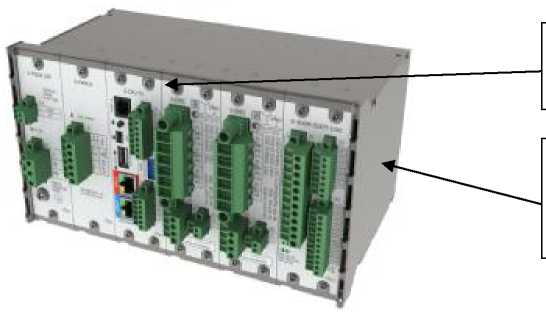

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 125 мм

H

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 180 мм

R

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 201 мм, встроенные органы индикации и управления.

S

Проектно-компонуемые устройства, модульная конструкция, крейтовое исполнение высотой 125 мм

ПП

Функционально и конструктивно законченные устройства для наружной установки . Полевые преобразователи.

LT

Функционально и конструктивно законченные устройства для монтажа внутри шкафов / на панель. Локальные терминалы, устройства индикации и управления, УСО/УСПД

P

Функционально и конструктивно законченные устройства в пластиковом корпусе. Локальные терминалы, устройства телемеханики, УСО/УСПД

EM

Функционально и конструктивно законченные устройства для монтажа внутри шкафов / на панель. Устройства электроизмерительные многофункциональные.

Электрические измерения

B1 ... Bx

nMIxy

измерение силы переменного тока (прямой ввод от ТТ) , где «у»= 1 при Тном=1 А, «у» - отсутствует при Тном=5 А

nMUxy

измерение напряжения переменного тока (прямой ввод от ТН) , где «у»=230 при и_ном=230 В, «у» - отсутствует при и_ном=57,7 В

«n» - количество каналов измерения (4 либо 8), «x» - заглавная латинская буква, обозначающая тип канала измерения согласно таблице 8

Унифицированный ввод-вывод

C1 ... Cx

nAIx

унифицированные сигналы аналогового ввода

nAOx

унифицированные сигналы аналогового вывода

nDIx

унифицированные сигналы дискретного ввода

nDOx

унифицированные сигналы дискретного вывода

nCIx

унифицированные сигналы счетного/частотного ввода

где «п» - количество каналов ввода/вывода (от 1 до 48), «x» - заглавная латинская буква, обозначающая тип канала ввода/вывода согласно таблицам 14-16

depRTU-A-B1-.. ,-Bx-[.. J-Y1-.. .Yx

Позиция

Код

Описание

Функции обработки и хранения данных устройства

D1 ... Dx

Wx

учет ЭЭ переменного тока, где «x» - заглавная латинская буква, обозначающая исполнение согласно таблице 9

Ex

учет ЭЭ постоянного тока, где «x» - заглавная латинская буква, обозначающая исполнение согласно таблице 10

^Q

измерение ПКЭ по классу измерений А по ГОСТ 30804.4.30, классу

I по ГОСТ 30804.4.7, классу F1 по ГОСТ Р 51317.4.15 статистическую обработку и оценку соответствия результатов измерений ПКЭ и статистических характеристик ПКЭ нормам согласно ГОСТ 32144-2013

SER

регистрация аварийных событий (РАС)

SVxxxY1Y2Y3

Y4

выдача цифрового потока в соответствии с IEC 61850-9-2 / IEC 61850-9-2LE, где «ххх»= 80 либо 256, Y1, Y2. - заглавные латинские буквы, обозначающие исполнение устройства по точности измерения, в соответствии с таблицами 12, 13

Z

встроенные алгоритмы релейной защиты и автоматики

X

свободно программируемая логика (алгоритмы пользователя)

и другие функции - обозначения в соответствии с РЭ на устройства

Коммуникационные возможности

E1 ... Ex

nRSxxx

последовательные интерфейсы RS-485, RS-422, RS-232, где «ххх» = 485, 422, 232 соответственно

nTX / nFX

интерфейс 100Base-TX / 100Base-FX соответственно

GSM

радиомодем сотовой связи

FO

оптический SPA-интерфейс

GPS

встроенный ГЛОНАСС/GPS-приемник

PPS

интерфейс 1PPS (вход/выход синхронизации 1PPS)

где «п» - количество соответствующих интерфейсов

другие коммуникационные возможности - обозначения в соответствии с РЭ на устройства.

Каналы электропитания устройства

F1 ... Fx

nU230

первичное питание 230 В постоянного/переменного тока

nU110

первичное питание 110 В постоянного/переменного тока

nU24

первичное питание 24 В постоянного тока

R24

наличие модуля резервного питания 24 В постоянного тока

PWC

наличие модуля питания от токовых цепей

где «n» - количество соответствующих каналов электропитания, при п=1 можно не указывать

Другие каналы электропитания - обозначения в соответствии с РЭ на устройства.

depRTU-A-B1-.. ,-Bx-[.. J-Y1-.. ,Yx

Позиция

Код

Описание

Дополнительные возможности и аксессуары устройства

Fn

встроенный энергонезависимый накопитель информации (увеличенный флэш), где «п» - размер в гигабайтах

SK

наличие ключа аппаратной защиты встроенного СПО

G1

. Gx

FS

подключение датчиков дуговой защиты

C0/C1...

вариант лицевой панели - для устройств с локальной/встроенной панелью индикации и управления

Другие возможности - обозначения в соответствии с РЭ на устройства

Дополнительные возможности встроенного программного обеспечения

H1

.. Hx

лицензируемые опции ПО (по техническому заданию заказчика)

Y1

.. Yx

Другие возможности - обозначения в соответствии с руководством по эксплуатации на устройства.

Примечание:

1. При отсутствии в конкретном исполнении устройства определенного кода согласно заказному обозначению данная позиция отсутствует.

Модификация depRTU-LT-ххх

Соответствующая строка обозначения

depRTU-LT-R

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-3RS485-2U24

depRTU-LT-RB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-3RS485-

WB-SER-2U24

depRTU-LT-T

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-1RS485-2TX-

2U24

depRTU-LT-TB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-1RS485-

2TX-WB-SER-2U24

depRTU-LT-F

depRTU-LT-4MIF-3MIK-4MUF-3MUK-14DIN-2DOA-1DOJ-1RS485-2FX-

2U24

depRTU-LT-FB

depRTU-LT-4MIF-3MIK-4MUF-3MUK-20DIN-2DOA-5DOI-3DOJ-1RS485-

2FX-WB-SER-2U24

Наименование

Обозначение

Количество

Устройство многофункциональное depRTU

-

1 шт.

Паспорт

ДПАВ.421457.501ПС

1 экз.

Руководство по эксплуатации

ДПАВ.421457.501РЭ

1 экз.

Методика поверки

4252-501-86507412-2016

МП с изменением № 1

1 экз.

Наименование

Обозначение

Количество

ПО «depCalibrSV»

-

1 шт.

Устройство depRTU-Э¹-*

-

1 шт.

¹⁾ - поставляется по заказу.

Наименование характеристики

Значение

Номинальное среднеквадратическое значение силы переменного тока 1_ном частотой от 42,5 до 57,5 Гц, А

1 или 5

Номинальное среднеквадратическое значение фазного/междуфазного напряжения переменного тока и_ном частотой от 42,5 до 57,5 Гц, В

(100/^3)/100

230/(230^3)

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +15 до +25

от 30 до 80

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С

± 0,5 с/сутки

± 0,09 с/сутки

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности при температуре от 0 °С до +15 и от +25 до +50 °С

Пределы допускаемой погрешности при температуре от -40 °С до 0 °С не включ.

Пределы допускаемой погрешности при температуре

св. +50 °С до +70 °С

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Способ, по которому осуществляется синхронизация

Пределы допускаемой абсолютной погрешности измерения текущего времени при синхронизации, мкс

Протоколы NTP, SNTP

±100

Протокол PTP

±1

Входной сигнал 1PPS

±1

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой g*, %

MI

A

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

^1,5 •-¹ном

±0,001 ^ном (Д)

B

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

^1,5 •-¹ном

±0,1 (б)

C

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

^1,54ном

±0,002-Тном (Д)

D

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

^1,5 •-¹ном

±0,2 (б)

E

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

^1,5 •-¹ном

±0,005 -Тном (Д)

F

Среднеквадратическое значение силы переменного тока, А

от 0,01-Тном до

^1,5 ^ном

±0,5 (б)

G

Среднеквадратическое значение силы переменного тока, А

от 0,01 • 1ном до

^1,5•¹ном

±0,01 -1ном (Д)

H

Среднеквадратическое значение силы переменного тока, А

от 0,01 • 1ном до

^1,5 ^ном

±1,0 (б)

K

Среднеквадратическое значение силы переменного тока, А

от 0,01 • 1ном до

² • ¹ном ^{от 2} 7ном ^до

⁴⁰ • ¹ном

±0,001 Лом (Д)

±1,5 (б)

L

Среднеквадратическое значение силы переменного тока нулевой последовательности I₀, А

от 0 до 1,5-Тном

±0,2 (б)

M

Среднеквадратическое значение силы переменного тока, А

от 0,001 до 1, от 0,001 до 0,25 от 0,001 до 0,063

±0,5 (g)

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой g*, %

MU

A

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±0,001 •ином (Д)

B

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±0,1 (б)

C

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±0,002^ ином (Д)

D

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±0,2 (б)

E

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±0,005ином (Д)

F

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±0,5 (б)

G

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±0,01 •ином (Д)

H

Среднеквадратическое значение напряжения переменного тока, В

от 0,1 •ином до

^1,5 • ^ином

±1,0 (б)

K

Среднеквадратическое значение напряжения переменного тока нулевой последовательности U0, В

от 0 до 1,2-ином

от 0 до 10

±0,2 (б)

±1,0 (б)

Примечания:

• 1 * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

• 2 Пределы допускаемой дополнительной погрешности, вызываемой изменением

температуры окружающей среды на 10 °С составляют   от пределов допускаемой основной

погрешности.

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой g*, %

WA

Частота сети, Гц

от 40 до 60

±0,01 (D)

Коэффициент мощности

KP

(Kp = P/S)

от -1 до +1

±0,2 (d)

Угол между напряжением и током каждой фазы, ...°

от -180 до +180

±0,5 (D)

Активная мощность Р, Вт

^{от 0},том

^до 1^,2’^ном5

^от 0,01'Тном

^{до 1},5'7ном,

0,25< Кр£ 1

±0,2 (d) для:

^0,05 '¹ном^{£1£ 1,5} ’¹ном

0,8< |Kp|£ 1

±0,4 (d) для:

0,01-1ном<1<0,05-1ном

0,8< |Kp|< 1

±0,3 (d) для:

^0,1 ’¹ном^£1<^1,5 ’¹ном

0,5£ |Kp|< 0,8

±0,5 (d) для:

^0,02’¹ном<¹<^0,1 ’¹ном

0,5 < |Kp|< 0,8

±0,5 (d) для:

^0,1 ■¹ном<¹< ^1,5 ’¹ном

0,25 < |Kp|< 0,5

Реактивная мощность

Q**, вар

^{от 0,8}^ном ^{до 1},2'^ном, ^{от 0},⁰2'Тном ^{до 1},⁵'Тном, 0,25£ Kq£ 1

±0,5 (d) для:

^0,05Лом< ¹ <^1,5^¹ном 0,8< |KQ|< 1, где Kq = Q/S

±0,75 (d) для:

0,02Тном<1<0,057ном

0,8< |Kq|< 1

±0,5 (d) для:

^0,1 ■¹ном< ^I<^1,5 ■¹ном

0,5< |Kq|< 0,8

±0,75 (d) для:

0,05 Лом^^Д Лом

0,5<|KQ|< 0,8

±0,75 (d) для:

^0,1 ■¹ном<¹< ^1,5 ■¹ном 0,25<|Kq|<0,5

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой g*, %

WA

Полная мощность S, В • А

^{от 0},том ^до ^^’и-номь ^{от 0},⁰1'Тном ^до 1,5'Тном

±0,5 (d) для:

0,057ном < I < 1,5Тном

±1,0 (5) для:

0,0Ь1ном<1<0,05Лом

Активная энергия***

-

Равны пределам погрешности, установленным для класса точности 0,2S по ГОСТ 31819.22-2012

Реактивная энергия***

-

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

WB

Частота сети, Гц

от 40 до 60

±0,01 (D)

Коэффициент мощности KP (Кр = P/S)

от -1 до +1

±0,2 (5)

Угол между напряжением и током каждой фазы, ...°

от -180 до +180

±0,5 (D)

Активная мощность Р, Вт

^{от 0,8и}ном ^{до 1,2и}ном,

^{от 0,01}^7ном ^до 1,5Тном,

0,25 £ |Кр| £ 1

±0,5 (5) для:

^0,05 ’¹ном ^{£l£ 1,5} ’¹ном

0,8<|Kp|£ 1

±1,0 (5) для:

0,01-1ном£1<0,05-1ном

0,8<|Kp|£1

±0,6 (5) для:

^0,1 ’¹ном ^{£l£ 1,5} '¹ном

0,5£|Кр|£0,8

±1,0 (5) для:

^0,02’¹ном^£|<^0,1 ’¹ном

0,5£ Кр|£0,8

±1,0 (5) для:

^0,1 ’¹ном^{£|£ 1,5} ’¹ном

0,25£ Кр| <0,5

Обозначение

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной Д, относительной 6, %, приведённой g*, %

WB

Реактивная мощность

Q**, вар

^{от 0},том

^до

^от 0,02Лом

^{до 1},⁵\/ном,

0,25 £ KqI £ 1

±0,5 (d) для:

^0,05 ’¹ном^{£ l£ 1,5} ’¹ном 0,8<|KQ|£ 1, где Kq = Q/S

±0,75 (d) для:

0,02-1ном£1<0,05-1ном

0,8<Kq|£ 1

±0,5 (d) для:

^0,1 Лом ^{£ 1 £ 1,5} Лом

0,5 £ |Kq| £ 0,8

±0,75 (d) для:

^0,05 •¹ном^£1<^0,1 Лом

0,5£|Kq|£ 0,8

±0,75 (d) для:

^0,1 Лом^{£ l£ 1,5} Лом

0,25£|KQ|< 0,5

Полная мощность, В^А

^{от 0,8и}ном ^{до 1,2и}ном, ^{от 0,01}Лом ^до 1,5'Тном

±0,5 (d) для: 0,05Лом < I < 1,5Лом

±1,0 (5) для:

0,01Лом<<0,05Лом

Активная энергия***

-

Равны пределам погрешности, установленным для класса точности 0,5S по ГОСТ 31819.22-2012

Реактивная энергия***

-

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012

Примечания

• 1 * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

• 2 ** - абсолютное значение реактивной мощности Q рассчитывается по формуле Q = 7 S ² - P ²

• 3 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют от пределов допускаемой основной погрешности.

• 4 *** - только для модификаций depRTU-ЕМ-ххх

Обозначе ние

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной относительной погрешности, %

EA

Мощность постоянного тока, энергия постоянного тока

^{от 0,5}^ном ^до 1,5’^ном,

^{от 0,25} •Тном ^{до 1,5}^ном

±0,5

^{от 0,5}^ном ^до 1,5’^ном, ^{от 0,05}7ном ^{до 0,25}^ном

±1,0

^{от 0,5}^ном ^{до 1,5}^^ином, ^{от 0,01} •Тном ^{до 0,05}^ном

±2,0

EB

Мощность постоянного тока, энергия постоянного тока

^{от 0,5и}ном ^{до 1,5и}ном,

^{от 0,25} •Тном ^{до 1,5} •Тном

±1,0

^{от 0,5и}ном ^{до 1,5и}ном, ^{от 0,05}Тном ^{до 0,25}^ном

±2,0

^{от 0,5и}ном ^{до 1,5и}ном, ^{от 0,01} •./ном ^{до 0,05}^^Тном

±4,0

EA; EB

Порог чувствительности, % номинального тока, не более

1

-

Примечания

1 Номинальные значения силы постоянного тока на первичных преобразователях (при использовании шунта 75 мВ), А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500.

2 Номинальные значения силы постоянного тока на первичных преобразователях ток -напряжение (напряжение на входе устройств в диапазоне от 0 до 10 В), А: 150, 300; 500; 750; 1000; 1500.

3 Номинальные значения напряжения постоянного тока на первичных преобразователях (напряжение на входе устройств в диапазоне от 0 до 10 В), В: 100; 400; 600; 800; 1500; 3000.

4 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют   от пределов допускаемой основной

погрешности.

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) ¹⁾: абсолютной D; относительной d, %; приведённой g, %

Примечание

1 Среднеквадратическое значение           фазного,

междуфазного   напряжения

U ²⁾, В

от 0,01ином^{3) до 1,5и}ном

±0,03 (g) при

0,01 •ином < и <0,1 •ином; ±0,1 (g) при U > 0,1 •ином

Пределы допускаемой погрешности g относительно и_ном

2 Отрицательное отклонение фазного,      междуфазного

напряжения dU(-), %

от 0 до 90

±0,1 (D)

-

3 Положительное отклонение фазного,      междуфазного

напряжения dU(+), %

от 0 до 50

±0,1 (D)

-

4 Отклонение (установившееся отклонение) фазного,      междуфазного

напряжения dU_y ³⁾, %

от -30 до +30

±0,2 (D)

-

5 Частота f, Гц

от 42,5 до 57,5

±0,01 (D)

-

6 Отклонение частоты Д/, Гц

от -7,5 до +7,5

±0,01 (D)

-

7 Коэффициент несимметрии напряжений по обратной последовательности К_2и, %

от 0 до 30

±0,15 (D)

-

8 Коэффициент несимметрии напряжений   по   нулевой

последовательности К_0и, %

от 0 до 30

±0,15 (D)

-

9 Суммарный коэффициент гармонических составляющих (коэффициент     искажения

синусоидальности    кривой)

фазного,      междуфазного

напряжения К_и, %

от 0,1 до 30

±0,05 •(D)

Ки < 1

±5,0 (d)

Ки > 1

10 Коэффициент       n-ой

гармонической составляющей фазного,      междуфазного

напряжения Ки(_п), % (для n от 2 до 50)

от 0,05 до 30

±0,05 (D)

Ки(п) < 1

±5,0 (d)

Ки(п) > 1

Измеряемый

параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) ¹⁾: абсолютной D; относительной d, %; приведённой g, %

Примечание

11 Среднеквадратическое значение n-ой гармонической составляющей      фазного,

междуфазного   напряжения

Usg(n), В (для п от 2 до 50)

от 0,0005-Цном

^{до 0,зи}ном

±0,05 (g)

^U 'sg’i n) ^0,01 •^U ",юм Пределы допускаемой погрешности g относительно и_ном

±5,0 (d)

^Usg(n)^—0,01 "^ином

12 Коэффициент       m-ой

интергамонической составляющей      фазного,

междуфазного   напряжения

^Uisg(m), % (до 50 порядка)

от 0,05 до 30

±0,05 (D)

^'uisg(m)<¹

±5,0 (d)

-^Uisg(m)^{— 1}

13 Среднеквадратическое значение m-ой интергамонической составляющей      фазного,

междуфазного   напряжения

Uisg(m), В (до 50 порядка)

от 0,0005ином ^{до 0,зи}ном

±0,05 (g)

^Uisg(m)<^0,01" ^ином

Пределы допускаемой погрешности g относительно и_ном

±5,0 (d)

^Uisg(m)^—0,01"^Uном

14 Длительность провала и прерывания напряжения Д/_п, c

от 0,01 до 60

±0,02 (D)

-

15 Глубина провала напряжения &и_п, %

от 10 до 100

±0,2 (D)

-

16 Остаточное напряжение при провале напряжения Ures, В

от 0,01 •ином до

0,9ином

±0,2 (g)

Пределы допускаемой погрешности g относительно и_ном

17 Длительность перенапряжения Д7_пери, с

от 0,01 до 600

±0,02 (D)

-

18 Коэффициент временного перенапряжения А”_пери, отн.ед.

от 1,1 до 2,0

±0,002 (D)

-

19 Максимальное   значение

напряжения            при

перенапряжении и_пер, В

от 1,1" Цном до

^{2,0 и}ном

±0,2 (g)

Пределы допускаемой погрешности g относительно и_ном

20 Доза            фликера

(кратковременная

P_st, длительная P_lt), отн.ед.

от 0,2 до 20

±5 (d)

-

21 Среднеквадратическое значение силы переменного тока I ⁴⁾, А

от 0,01-Люм до

¹,5'-^ном

±0,03 (g) при

0,01 "1ном < I < 0,1"1ном; ±0,1 (g) при I > 0,1-1ном

Пределы допускаемой погрешности g относительно 1_ном

Измеряемый

параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) ¹⁾: абсолютной D; относительной d, %; приведённой g, %

Примечание

22 Коэффициент несимметрии   токов   по

обратной последовательности K2I, %

от 0 до 250

±0,1 (D)

^0,05Аном ^{£ 1 £ 1,5А}ном

23 Коэффициент несимметрии   токов   по

нулевой последовательности Koi, %

от 0 до 250

±0,1 (D)

^0,05Аном ^{£ 1 £ 1,5А}ном

24 Суммарный коэффициент гармонических составляющих (коэффициент    искажения

синусоидальности   кривой)

тока К, %

от 0,1 до 100

±0,15 (D)

0,01-!_Ном £ I £ 0,Ыном,

Ki < 3

±5,0 (d)

0,01-!_Ном £ I £ 0,Ыном,

К! > 3

±0,05 (D)

I > 0,1-!ном,

Ki<2,5

±2,0 (d)

I > 0,1-!ном,

Ki>2,5

25 Коэффициент n-ой гармонической составляющей тока          K_I(_n),          %

(для n от 2 до 50)

от 0,05 до

100

±0,15 (D)

Ki(_n)<3

±5,0 (d)

Ki(_n) >3

26 Среднеквадратическое значение n-ой гармонической составляющей тока Isg(n), А (для n от 2 до 50)

от 0,0005Тном до

^Аном

±0,15 (g)

^Isg(n)<^0,03 ’ А |ом

Пределы допускаемой погрешности g относительно А_ном

±5,0 (d)

-А«д(и)>^0,03Аном

27   Коэффициент   m-ой

интергармонической составляющей тока K_Iisg(_m), % (до 50 порядка)

от 0,05 до 250/(m + 1)

±0,151ном/1(1) (D)

-^'^(т^^-^омАА^)

±5,0 (d)

-^'^(т^^-АномАА^)

28 Среднеквадратическое значение m-ой интергармонической составляющей тока Iisg(m), А (до 50 порядка)

от 0,0005 Тном до ^2,57ном^/(т+ П

±0,15 (g)

^Iisg(m)<^0,03 •-^Аном

Пределы допускаемой погрешности g относительно А_ном

±5,0 (d)

^Iisg(m)>^0,03 •-^Аном

29 Угол фазового сдвига между           фазными

напряжениями     основной

частоты jy, ..,°

от -180 до +180

± 0,1 (D)

0,8-^ном £ и £ 1,2Уном

Измеряемый

параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) ¹⁾: абсолютной D; относительной d, %; приведённой g, %

Примечание

30 Угол фазового сдвига между   фазными   токами

основной частоты ji, ..

от -180 до +180

± 0,1 (D)

^0,1 •-¹ном^{£1£ 1,5} Лом

± 0,3 (D)

0,01-1ном<1<0,1 Лом

31 Угол фазового сдвига между напряжением и одноименным током основной частоты j_UI ⁵⁾, ..,°

от -180 до +180

± 0,1 (D)

^0,1 •¹ном<¹< ^1,5 Лом

0,8Лном < и£1,2ином

± 0,3 (D)

0,01Лом<!<0,1-1_1Юм

0,8-ином<и<1,2-ином

±3 (D)

^0,01 •^IHOM^£I< ^1,5 '¹ном

0,01ином < и< 0,8Лном

32 Угол фазового сдвига между п-ми гармоническими составляющими напряжения и тока jUI(n), .°

от -180 до +180

± 3 (D)

0,01 Лом^л Лом

0,8^ином< и

5 %<Ki(n)

5 %<Ku(n)

± 5 (D)

0,011ном<К0,1^1ном 0,8^ином< и 1 %<Ki(_n)<5 % ^/о^ип^ %

± 1 (D)

£0,1 Лом

0,8^ином< и

5 %<Ki(n)

5 %<Ku(n)

± 3 (D)

£0,1 Лом

0,8^ином< и

1 %<Ki(n)<5 %

1 %<Ки(_п)<5 %

33 Угол фазового сдвига пой    (от    2    до    50)

гармонической составляющей напряжения jU(n), ...°

от -180 до +180

± 3 (D)

0,8Лном< и

0,2 %<Ku(_n)< 1 %

± 1,5 (D)

0,8ином< и

1 %<Ku(_n)< 5 %

± 0,9 (D)

0,8ином< и Ku(n)> 5 %

34 Коэффициент мощности Кр (Кр = P/S)

от -1 до +1

±0,01 (D)

^0,05 Лом<¹<^1,5 Лом

±0,02 (D)

0,01Лом<1<0,05Лом

Измеряемый

параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) ¹⁾: абсолютной D; относительной d, %; приведённой g, %

Примечание

35 Активная мощность Р ⁶⁾, Вт:

а)  фазная, трехфазная при симметричной нагрузке;

б) при однофазной нагрузке

^{от 0,8}^ном ^до Ь^ИСм,

^от 0,01'Тном

^{до 1,5} Тном, 0,25£ Кр1 < 1

а) ±0,2 (d)

б) ±0,3 (d)

^0,05 ’¹ном^{£1£ 1,5} ’¹ном

0,8<Kp|£ 1

а) ±0,4 (d)

0,01-1ном<1<0,05-1ном

0,8<|Kp|£ 1

а) ±0,3 (d)

б) ±0,4 (d)

^0,1 ’¹ном^{£1£ 1,5} ’¹ном

0,5£|Kp|£ 0,8

а) ±0,5 (d)

^0,02’¹ном^£1<^0,1 ’¹ном

0,5£|Kp|£ 0,8

а) ±0,5 (d)

^0,1 ’¹ном^{£1£ 1,5} ’¹ном 0,25£|Kp|< 0,5

36 Активная      мощность

прямой последовательности Р1, Вт

от 0,001-^ном до

^1,5'^ном

± [0,5+0,02<ном/Р1 - 1|)] (d)

^ном = ^ином^ ¹ном

37 Активная мощность обратной последовательности Р2, Вт

от 0,001-^ном до

^1,5^ном

± [0,5+0,02-(|5ном/Рг-1|)]

(d)

^ном = ^ином^ ¹ном

38 Активная      мощность

нулевой последовательности Р0, Вт

от 0,001-^ном до

^1,5'^ном

± [0,5+0,02<номР) - 1|)] (d)

^ном = ^ином^ ¹ном

39 Активная     однофазная,

трехфазная мощность n-ой гармонической составляющей Р(п), Вт (для n от 2 до 50)

от 0,001-^ном до

^0,2^ном

± [0,5+0,02<ном/Р(п) - 1|)] (d)

^ном = ^ином^ ¹ном

40 Реактивная однофазная, трехфазная мощность Q ⁷⁾, вар

^{от 0,8и}ном ^{до 1,2}•^Uном^{, от 0},⁰2'Тном ^до ^Лом, 0,25 £ KqI £ 1

±0,5 (d)

^0,05 •¹ном^{£1£ 1,5} ’¹ном 0,8<|KQ|£ 1, где Kq = Q/S

±0,75 (d)

0,027ном<К0,057ном

0,8<|Kq|£ 1

±0,5 (d)

^0,1 •¹ном<^{1 £ 1,5} •¹ном

0,5£|Kq|£0,8

±0,75 (d)

0,05-!ном£1<0,1-1ном

0,5£|Kq|£ 0,8

±0,75 (d)

^0,1 •¹ном^{£1£ 1,5} •¹ном 0,25£|Kq|< 0,5

41 Реактивная     мощность

прямой последовательности Q1, вар

от 0,001-^ном до

^1,5'^ном

± [0,5+0,02<ном^1 - 1|)] (d)

^ом = ^ином^ ¹ном

Измеряемый

параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) ¹⁾: абсолютной D; относительной d, %; приведённой g, %

Примечание

42 Реактивная     мощность

обратной последовательности

Q2, вар

от 0,001-£ном до

^1,5^ном

± [0,5+0,02-(Рном Q - 1|)]

(d)

,5'||ом = ^ином’¹ном

43 Реактивная     мощность

нулевой последовательности

Q0, вар

от 0,001-£ном до

^1,5^ном

± [0,5+0,02-(р_Ном /00 - 1|)]

(d)

,5'||ом = ^ином^/ном

44 Реактивная однофазная, трехфазная мощность n-ой гармонической составляющей

Q(n), вар (для n от 2 до 50)

от 0,001- Sном ^{до 0},²^ ^SIID\I

± [0,5+0,02-(р_Ном /Q(n) -1|)] (d)

,5'||ом = ^ином^/ном

45 Полная однофазная, трехфазная мощность S ⁸⁾, В^А

^{от 0,8}^ном ^{до 1,2и}ном,

От 0,01-Тном ^{до 1},5'Тном

± 0,5 (d)

0,057ном< I < 1,5-Люм

± 1,0 (d)

0,01-1_Ном<1<0,05-/ном

46 Полная мощность прямой последовательности Si, 1В А

от 0,001-£ном до

^1,5'$ном

± [0,5+0,02<ном/й-1|)]

(d)

,5'||ом = ^ином^/ном

47 Полная        мощность

обратной последовательности S2, В-А

от 0,001-£ном до

^1,5'$ном

± [0,5+0,02-(Р_1ЮМ/5₂-1|)]

(d)

,5'||ом = ^ином^/ном

48 Полная мощность нулевой последовательности S₀, 1В А

от 0,001-£ном до

^1,5'$ном

± [0,5+0,02<номА%-1|)]

(d)

,5'||ом = ^ином^/ном

49 Полная       однофазная,

трехфазная мощность n-ой гармонической составляющей S(_n), 1В А (для n от 2 до 50)

от 0,001-£ном до

^0,2^ном

± [0,5+0,02<номА?(п) - 1|)] (d)

,5'||ом = ^ином^/ном

Измеряемый

параметр

Диапазон измерений

Пределы допускаемой погрешности (пределы допускаемой основной погрешности) ¹⁾: абсолютной D; относительной d, %; приведённой g, %

Примечание

50 Активная энергия Wp ⁹⁾, кВт-час:

а)  фазная, трехфазная при симметричной нагрузке;

б) при однофазной нагрузке

-

а) ±0,2 (d)

б) ±0,3 (d)

^{0,05 -1}ном^{£1£ 1,5} Лом

0,8< |Kp|< 1

а) ±0,4 (d)

0,01-1ном£1<0,05-1ном

0,8<|Kp|£ 1

а) ±0,3 (d)

б) ±0,4 (5)

^{0,1 -1}ном^{£1£ 1,5} Лом

0,5£|Kp|£ 0,8

а) ±0,5 (d)

^0,02-1ном^£1<^{0,1 -1}ном

0,5<Кр|< 0,8

а) ±0,5 (d)

^{0,1 -1}ном^{£1£ 1,5} Лом

0,25£|Kp|< 0,5

51 Активная энергия прямой последовательности Wp(1), кВт-час

-

± [0,5+0,02<ном/Р1 - 1|)] (d)

^ном = ^ином^ ¹ном

52 Реактивная однофазная, трехфазная энергия Wq¹⁰⁾, квар- час

-

±0,5 (d)

^0,05-1ном ^{£ 1 £ 1,5-1}ном

0,8 < |KQ| £ 1, где Kq = Q/S

±0,75 (d)

0,02-1ном£1<0,05-1ном

0,8 < KqI £ 1

±0,5 (d)

^0,1 Лом ^{£ 1 £ 1,5} Лом

0,5 £ |Kq| £ 0,8

±0,75 (d)

^{0,05 -1}ном^£1<^0,1 Лом

0,5 £ |Kq| £ 0,8

±0,75 (d)

^0,1 Лом ^{£ 1 £ 1,5} Лом

0,25 £ |Kq| < 0,5

53 Реактивная       энергия

прямой последовательности Wq(1), квар-час

-

± [0,5+0,02<ном/21 - 1|)]

(d)

Лом = ^ином^¹ном

Название характеристики

Значение характеристики для

depRTU-SV256AY, depRTU-SV80AY

Диапазон измерения и преобразования напряжения переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц, В

^{от 0},⁰¹^ ^ином ^{до 2}^ ^ином

Пределы    допускаемой    основной

приведенной (к номинальному значению напряжения     переменного     тока)

погрешности преобразования и измерения напряжения переменного тока в диапазоне частот от 42,5 до 69 Гц, %*

±0,03 (g) при

0,01-ином < и< 0,1 •ином;

±0,1 (g) при

и > 0,1ином

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Пределы    допускаемой    основной

абсолютной погрешности преобразования угла фазового сдвига между входным и выходным напряжением переменного тока (в диапазоне от 0,1-ином до 1,5-ином), ■

Y=

B

±0,1

C

±0,05

Количество    выборок   за    период

номинальной частоты счет/период

256 / 80

Частота              аналого-цифрового

преобразования, Гц

12800 / 4000

Формат передачи данных

Цифровой поток в соответствии с IEC 61850-9-2 и IEC 61850-8-1

Примечание: * - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют 0,5 пределов основной погрешности при измерении соответствующего параметра.

Название характеристики

Значение характеристики для

depRTU-SV256YiY2, depRTU-SV80YiY2

depRTU-SV80-R

Диапазон      измерения      и

преобразования силы переменного тока    в    диапазоне    частот

переменного тока от 42,5 до 69 Гц, А

^{от 0},⁰¹'Тном ^{до 1,5}^ном

от 0 до 40Лом (Режим кратковременной нагрузки до 0,5 с)

Пределы допускаемой основной погрешности* измерения и преобразования силы переменного тока в диапазоне частот от 42,5 до 69 Гц, %

Y1=

D

± 0,5 (d***) при 0,01-1ном < I < 0,05!^;

± 0,3 (d***) при

0,05-Лом < I< 0,33Тном;

±0,1 (g**) при

I > 0,33Тном

±0,03 (g**) при

I < 0,1Тном;

±0,2 (d***) при ^0,1 •/ном < I < ¹,5-/_иом,

±1,5 (d***) при I > ^1,5^ном

E

± 0,2 (d***) при

0,01 •Лном < I < 0,05!^;

± 0,1 (d***) при I > 0,05Тном

±0,03 (g**) при

I < 0,1 •/ном;

±0,2 (d***) при

^0,1 •/ном < / < ^1,5 •/ном^;

±1,5 (d***) при I > ^1,5 •/ном

Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), мкс, не более

500

Пределы допускаемой основной абсолютной        погрешности

преобразования угла фазового сдвига между силой переменного тока на входе и выходе (в диапазоне от ОДЛом до 1,5-!ном), °

Y2=

F

±0,1

±0,5

G

±0,05

Количество выборок за период номинальной частоты счет/период

256 / 80

80

Частота       аналого-цифрового

преобразования, Гц

12800 / 4000

4000

Формат передачи данных

Цифровой поток в соответствии с IEC 61850-9-2 и IEC 61850-8-1

первичных преоб

разователей (AIx)

Обозначение

Диапазон измерений

Пределы допускаемой основной погрешности: абсолютной D; приведённой g*, %

AI

А

от 0 до 10 В

±0,25 (g)

B

от 0 до 5 мА

C

от 0 до 20 мА от 4 до 20 мА

D

от 0 до 20 мА от 4 до 20 мА

±0,1 (g)

E

от 0 до 5 мА

F

от -10 до +10 В от -5 до +5 В

±0,1 (g)

G

от 0 до 5 В от 0 до 10 В

±0,1 (g)

H

от -20 до +20 мА

±0,1 (g)

K

от 0 до 60 мВ

±0,15 (D)

L

от 0 до 75 мВ

±0,5 (g)

M

от 0 до 2 В

±0,25 (g)

N

^{от 0},том ^{до 1},²'^ином, и_ном = (100А/3 ) / 230 В постоянного

тока

±0,005^ ином (D)

O

от 38 до 105 Ом

±0,2 (g)

P

от 76 до 210 Ом

Q

от 76 до 320 Ом

R

от 380 до 1050 Ом

S

от 48 до 160 Ом

T

от 96 до 320 Ом

U

от 38 до 210 Ом

±0,1 (g)

V

от 0 до 1400 Ом от 1400 до 2000 Ом

±1 (D)

±2 (D)

W

от 0 до 3150 Ом от 3150 до 4500 Ом

±2 (D)

±4 (D)

погреш

темпер погреш

Примечания

1* - пределы допускаемой приведенной (к верхнему значению диапазона измерения) ности.

2 Пределы допускаемой дополнительной погрешности, вызываемой изменением атуры окружающей среды на 10 °С составляют   от пределов допускаемой основной

ности.

Обозначение

Диапазон изменения выходных сигналов

Пределы допускаемой основной приведенной (к верхнему значению диапазона измерения) погрешности, %

AO

А

от 0 до 5 мА

±0,1

B

от 0 до 10 В

C

от 0 до 20 мА

Примечание - Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С составляют от пределов допускаемой основной погрешности.

Обозначение

Характеристики

CI

A

B

C

Измеряемый параметр

Счет импульсов и частота входного сигнала

Счет импульсов

Счет импульсов и частота входного сигнала

Диапазон входного сигнала fx, Гц

от 10 до 5000

от 0,1 до 200

от 0,1 до 200

Длительность импульса, % от длины минимального периода, не менее

от 40 до 60

от 40 до 60

от 40 до 60

Пределы допускаемой абсолютной погрешности счета импульсов, имп.

±1

±1

±1

Время измерения частоты /_изм, мс

1000

-

Программируется в диапазоне от 5 до 65000

Временное разрешение /_раз, мс

-

-

1

Пределы допускаемой относительной погрешности канала измерения частоты, %

(1/^изм • /вх)) -100 +0,01

-

(Ураз^/^изм⁾ •¹⁰⁰ +0,01

Характеристика

Значение

Устройства соответствуют I классу по способу защиты человека от поражения электрическим

током согласно ГОСТ 12.2.007.0-75

Потребляемая мощность (при и_ном), В •А, не более

15

Потребляемая мощность по каждому измерительному токовому входу, В •А, не более

0,3

Потребляемая мощность по каждому измерительному входу напряжения, В •А, не более

0,2

Потребляемая мощность по каждому измерительному входу напряжения, В •А, при питания от измерительных цепей, не более

10

Рабочие условия измерений:

- температура окружающего воздуха, °С:

• 1) для устройств без подсистемы подогрева/термостатирования;

• 2) для устройств полевого исполнения (depRTU-ПП-хх) с подсистемой

от -40 до +70

подогрева/термостатирования

от -70 до +55

- относительная влажность воздуха, без образования конденсата при температуре +30 °С, %

до 98

Габаритные размеры устройств (Ш*В*Г), мм, не более: - крейтового исполнения (depRTU-хх/ depRTU-S-хх)

710x145x170

- крейтового исполнения (depRTU-H-хх)

710x180x170

- крейтового исполнения (depRTU-R-xx)

240х210х170

- полевого исполнения (depRTU-ПП-хх)

285x260x80

- исполнения depRTU-LT-хх

170x150x80

- исполнения depRTU-P-хх

300x200x100

- исполнения depRTU-ЕМ-хх

190x220x100

Масса устройства, кг, не более:

- крейтового исполнения (depRTU-хх / depRTU-S-хх)

8,0

- крейтового исполнения (depRTU-Н-хх / depRTU-R-xx)

12,0

- полевого исполнения (depRTU-ПП-хх)

4,0

- исполнения depRTU-LT-хх / depRTU-P-хх

1,0

- исполнения depRTU-ЕМ-хх

2,0

Средний срок службы, лет, не менее

40

Средняя наработка на отказ, ч, не менее

140 000

Среднее время ремонта/восстановления работоспособности путем замены из ЗИП, включая конфигурирование, минут, не более

30
