Номер по Госреестру СИ: 52381-13
52381-13 Модули измерительные многофункциональные
(ЕМ3-N)
Назначение средства измерений:
Модули измерительные многофункциональные ЕМЗ-N (далее - модули) предназначены для измерения параметров трёхпроводных и четырёхпроводных электрических сетей трехфазного тока, преобразования их в кодированные сигналы и передачи результатов измерения на верхний уровень автоматизированной системы управления.
Область применения: предприятия энергетики и промышленности.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевой панели модуля и титульных листах эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в 4221-014-86507412-2012 ПС «Модули измерительные многофункциональные ЕМЭ-N. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным многофункциональным ЕМЗ-NГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 14014-91 "Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний";
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 52323-2005 “Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S”;
ГОСТ Р 52425-2005 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии";
ТУ 4221-014-86507412-2012 «Модули измерительные многофункциональные ЕМЭ-N. Технические условия».
Поверка
Поверкаосуществляется согласно документу «Модули измерительные многофункциональные ЕМЗ-N.
Методика поверки» 4221-014-86507412-2012 МП, утвержденному ГЦИ СИ ФГУП «ВНИ-ИМС» 01 ноября 2012 года.
Перечень основного оборудования, необходимого для поверки:
-
1. Универсальная пробойная установка УПУ-10 испытательное напряжение до 6 кВ, погрешность установки напряжения ± 5%;
-
2. Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1К;
-
- измерение активной энергии (мощности) ±0,015%, реактивной энергии (мощности) ±0,03%
-
3. Калибратор универсальный Fluke 9100:
-
- измерение напряжения AC/DC до 1050 В с погрешностью ±0,006%/0,04% в год,
-
- сопротивления до 400 МОм с погрешностью ±0,015%, - частоты в диапазоне 0,5 Гц ... 10 МГц с погрешностью ±0,0025%,
-
- измерение тока до 20 А или до 1000 А, с погрешностью ±0,014 % (АС) и ±0,07 % (DC) -измерение постоянной и переменной мощности до 20 кВт (20 квар) с погрешностью ±0,03 % (АС) и ±0,125 % (DC).
-
4. Секундомер СДСпр-1, абсолютная погрешность за 30 мин. ± 0,1 с.
Изготовитель
ООО «Компания ДЭП»Юридический адрес: 127055, г. Москва, пер. Порядковый, д. 21;
Почтовый адрес: 117545 г. Москва, ул. Подольских Курсантов, д. 3, стр. 8 тел./факс: (495) 995-00-12
е-mail: mail@dep.ru
Испытательный центр
Государственный центр испытаний средств измерений, Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims. ru
Модули предназначены для измерения:
-
- действующих значений напряжений (фазных и линейных);
-
- действующих значений силы фазных токов;
-
- частоты сети;
-
- активной, реактивной и полной мощности (пофазно и суммарно);
-
- коэффициента мощности (cos ф);
-
- углов между током и напряжением в фазах;
-
- действующих значений тока 3Io и напряжения 3Uo;
-
- активной и реактивной энергии в двух направлениях.
Все измеренные значения могут быть переданы в цифровом виде по интерфейсу связи RS-485 в протоколе SyBUS, а также в протоколах МЭК 870-5-101 и Modbus RTU. Интерфейс RS-485 позволяет объединять модули ЕМЗ-N в единую сеть и легко интегрировать модули в автоматизированные системы. Имеется также возможность наблюдения измерительной информации с помощью специализированного внешнего минипульта
В модуле реализована функция автоматической непрерывной самодиагностики. Питание модулей осуществляется от источника постоянного тока напряжением 24В.
Схема обозначений модификаций модулей
ЕМЗ-UUU/ I /05S-N
Линейное напряжение 100 В или 400 В ------------------------------1
Номинальный ток 1 А или 5 А _____________________________________'
Класс точности 0,5 S __________________________
Наименование модификации _______________________________________________
Фотографии модуля приведены на рисунках 1 и 2.
В комплект поставки входят:
- модуль измерительный многофункциональный ЕМ 3-N;
- паспорт ;
- коробка упаковочная.
По отдельному заказу поставляются: методика поверки, программное обеспечение SCADA SyTrack, вспомогательное оборудование - минипульт.
Защита от несанкционированного доступа к измерительным компонентам и метрологически значимому ПО модулей обеспечивается нанесением на корпус защитной голографической наклейки (см. рис. 2). При вскрытии корпуса модуля на его поверхности остаются не-удаляемые следы.

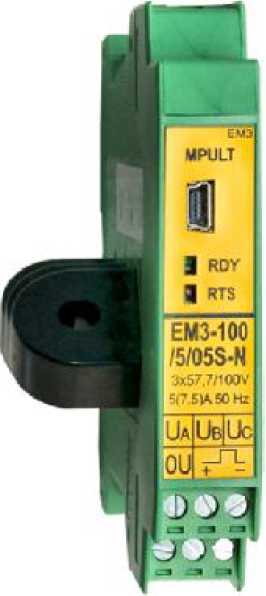

Рис. 1

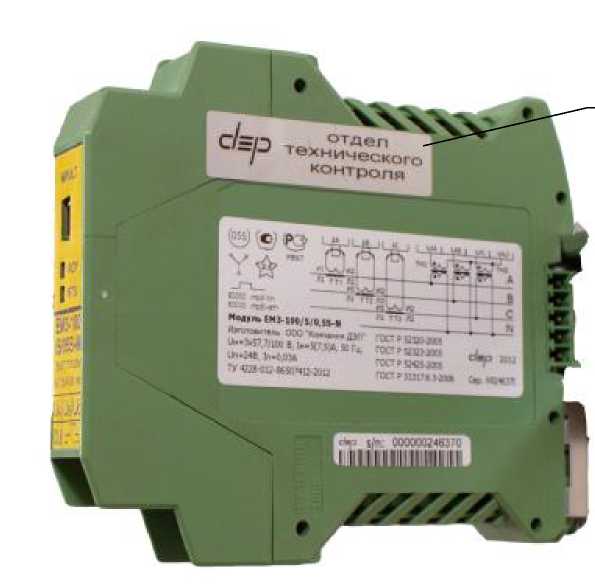

Рис.2
Наклейка для контроля вскрытия
Программное обеспечение (ПО) модулей EM3-N состоит из встроенного в модули и внешнего, функционирующего на внешних программно-аппаратных платформах.
Встроенное ПО заносится во флэш-память микропроцессора модуля при выпуске из производства и не может быть изменено пользователем. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем.
Встроенное ПО является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
Наименование модуля |
Идентификационное наименование программного обеспечения |
Идентификационный номер программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
EM3-100/5/0,5S-N |
EM3M_.hex |
316 |
9a9c261fa65581885c 07a54cabc1b331 |
MD5 |
EM3-100/1/0,5S-N | ||||
EM3-400/5/0,5S-N | ||||
EM3-400/1/0,5S-N |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик модулей. Модули имеют защиту встроенного программного обеспечения от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства. Уровень защиты встроенного программного обеспечения - «А» по МИ 3286-2010.
Внешнее ПО не является метрологически значимым.
В качестве внешнего ПО в модулях может использоваться ПО SCADA SyTrack, которое внесено в Госреестр РФ в составе комплексов информационных, измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех» (Госреестр № 18835-12).
Уровень защиты внешнего ПО SCADA SyTrack - «С» по МИ 3286-2010.
приведены в таблице 2.
Таблица 2
Тип модулей Наименование Параметра |
EM3-100/1/0,5S-N |
EM3-100/5/0,5S-N |
EM3-400/1/0,5S-N |
EM3-400/5/0,5S-N |
1 |
2 |
3 |
4 |
5 |
Номинальное значение силы тока (1ном), А |
1 |
5 |
1 |
5 |
Максимальное значение силы тока, А |
1,5 1ном | |||
Порог чувствительности, А |
0,001 |
0,005 0,001 0,005 | ||
Диапазон измерений силы тока |
от 0,01 до 1,5 1ном | |||
Диапазон измерений действующего значения тока 3Io |
от 0 до 1,5 1ном(фазное) | |||
Номинальное напряжение (ином), В фазное/линейное |
3x57,7/100 |
3x230/400 | ||
Диапазон рабочих напряжений при измерении мощности (энергии) |
от 0,6 до 1,2 ином | |||
Диапазон измерений напряжения, фазное/линейное |
от 0,3 до 1,2 ином |
1 |
2 |
3 |
4 5 | |
Диапазон измерений действующего значения напряжения 3Uo |
от 0 до 1,2 ином(фазное) | |||
Номинальное значение частоты, Гц |
50 | |||
Диапазон рабочей частоты, Гц |
от 40 до 60 | |||
Диапазон измерений частоты сети, Гц |
от 40 до 60 | |||
Время начального запуска, не более, с |
2 | |||
Передаточное число, имп./кВт-ч ( имп./квар-ч) |
4^105 8А04 105 |
2А04 | ||
Диапазон измерений cosф:
|
0 (емк.) - 1,0 0 (инд.) - 1,0 | |||
Диапазон измерений по фазам:
|
0,035 -104 |
0,173 -519 |
0,138 -414 |
0,690 -2070 |
Пределы допускаемой основной приведенной погрешности, при измерении:
|
± 0,2 ± 0,2 ± 0,02 | |||
Пределы допускаемой основной приведенной погрешности, при измерении действующего значения напряжения 3Uo, %, кроме: - в диапазоне 0 - 10 В, % |
± 0,2 ± 1,0 | |||
Пределы допускаемой основной приведенной погрешности, при измерении действующего значения тока 3Io, % |
± 0,2 | |||
Пределы допускаемой основной приведенной погрешности при измерении cos ф, % |
± 2,0 | |||
Пределы допускаемой основной абсолютной погрешности, при измерении угла между напряжением и током каждой фазы, град. |
± 0,5 | |||
Пределы допускаемой дополнительной приведенной погрешности, вызываемой изменением температуры окружающей среды, при измерении:
|
± 0,1 ± 0,1 ± 0,01 | |||
Пределы допускаемой дополнительной приведенной погрешности, вызываемой изменением температуры окружающей среды, при измерении:
|
± 0,1 ± 0,1 | |||
Пределы допускаемой дополнительной приведенной погрешности, вызываемой изменением температуры окружающей среды при измерении cos ф, % на ±10 °С |
± 0,5 | |||
Пределы допускаемой дополнительной абсолютной погрешности, вызываемой изменением температуры окружающей среды, при измерении угла между напряжением и током каждой фазы, град. на ±10 °С |
± 0,25 |
1 |
2 |
3 |
4 |
5 |
Пределы допускаемой основной приведенной погрешности при измерении:
|
± 0,5 ± 1,0 ± 1,0 | |||
Пределы допускаемой дополнительной приведенной погрешности, вызываемой изменением температуры окружающей среды, при измерении:
|
± 0,15 ± 0,2 ± 0,2 | |||
Класс точности по активной энергии по ГОСТ Р 52323-2005 |
0,5 S | |||
Класс точности по реактивной энергии по ГОСТ Р 52425-2005 |
1,0 | |||
Пределы допускаемой дополнительной приведенной погрешности, вызываемой изменением температуры окружающей среды, при измерении:
|
± 0,15 ± 0,2 | |||
Общие характеристики | ||||
Напряжение питания, В |
24 (15-30) | |||
Ток потребления (при напряжении питания 24 В), не более, мА |
50 | |||
Наличие цифрового интерфейса |
RS-485 | |||
Потребляемая мощность, В •А, не более:
|
0,1 0,3 | |||
Коммутируемое напряжение канала импульсного выхода, не более, В |
=24 | |||
Максимальный длительный ток канала импульсного выхода, мА |
100 | |||
Г абаритные размеры (длина, ширина, высота), мм |
99; 114,5; 40 | |||
Масса, (не более) кг |
0,2 | |||
Длительность хранения информации при отключении питания, лет |
40 | |||
Диапазон рабочих температур, оС |
от минус 40 до 70 | |||
Диапазон температур хранения, оС |
от минус 55 до 85 | |||
Диапазон температур транспортировки, оС |
от минус 55 до 85 | |||
Средний срок службы, лет |
40 | |||
Средняя наработка на отказ, часов |
290000 | |||
Примечание - Пределы допускаемой приведенной погрешности приведены в % от верхнего предела диапазона измерений. |
