Номер по Госреестру СИ: 64100-16
64100-16 Измерители распределения температуры волоконно-оптические
(WELL.DONE)
Назначение средства измерений:
Измерители распределения температуры волоконно-оптические WELL.DONE моделей OTS3 и LHD3 (далее - измерители) предназначены для измерения температуры вдоль волоконно-оптического кабеля, в том числе при полном погружении в нефтяных, газоконденсатных и других скважинах, с целью измерения градиента температуры вдоль профиля скважины и записи термограмм.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
WELL.DONE
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1a707f8d-8d67-2722-0c31-060d27f7e75c | 64100-16 | 2020-05-07 | — | актуальная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.



Измеритель функционирует под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет преобразование оптического сигнала в значения измеряемой температуры, оценку распределения температуры вдоль кабеля, их временные и локальные изменения в зависимости от максимальной или минимальной температуры для активации систем оповещения, функции диагностики состояния волоконно-оптического кабеля, передачи (Ethernet/USB), хранения (2 Гб + 16 Гб карта памяти) и представления измерительной информации по коммуникационным протоколам MODBUS, XML (PRODML/WITSML, LAS или OPC по запросу).
Также имеется автономное ПО «Charon3» для персонального компьютера, которое позволяет дистанционно управлять процессом измерений, может сохранять полученные данные в базе данных, визуализировать их и использовать для последующей обработки и моделирования тепловых систем и при помощи которого можно определить версию встроенного ПО измерителя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
Встроенное |
Внешнее |
|
Идентификационное наименование ПО |
- |
Charon3 |
|
Номер версии (идентификационный номер) ПО |
1.2.0.1 |
не ниже 3.2.2.0 |
|
Цифровой идентификатор ПО |
недоступен |
- |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
наносится на титульный лист эксплуатационной документации типографическим способом и на лицевую панель контроллера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Измерители распределения температуры волоконно-оптические WELL.DONE моделей OTS3 и LHD3».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям распределения температуры волоконно-оптическим WELL.DONE
1 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
2 Техническая документация компании «LIOS Technology GmbH», Германия.
осуществляется по документу МП 2411-0127-2016 «Измерители распределения температуры волоконно-оптические WELL.DONE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 марта 2016 г.
Эталоны и вспомогательное оборудование, применяемые при поверке:
- термопреобразователи сопротивления эталонные типа ЭТС- 100, диапазон измерений температуры от минус 200 до плюс 420 °С по ГОСТ 8.558-2009, погрешность ±0,05 °С;
- преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + 1х10’5хИизМер] Ом;
±[0,0005 + 5 х105 хи^мер] мВ;
- климатическая камера LHT-3203R (DAIHAN), диапазон поддержания температуры от минус 40 до плюс 80 °С, равномерность поддержания ±1 °С, диапазон поддержания влажности от 20 до 95%, равномерность поддержания ±3%, внутренние размеры 2000x1500x2000 мм;
- малоинерционная трубчатая печь МТП-2М-70-1000, диапазон воспроизводимой температуры от 100 до 1200 °C. Температурный градиент в средней части 0,8 °С/см. Нестабильность поддержания температурного режима 0,1 °С/мин. Размеры рабочего пространства 070 мм, длина 1000 мм.
Знак поверки наносится на лицевую панель контроллера измерителя.
Принцип действия измерителя основан на измерении отраженных оптических сигналов от внутренней структуры оптического волокна (брэгговских решеток), через промежутки, задаваемые временным интервалом по всей длине кабеля с последующим преобразованием в значения, эквивалентные измеряемой температуре, и передаче информации посредством интерфейса Ethernet/USB контроллера на компьютер.
Измеритель состоит из волоконно-оптических кабелей, конструктивно выполненных в трехслойном цельнометаллическом корпусе, и контроллера. Волоконно - оптический кабель представляет собой оптический световод двух типов одномодовый (SM) и многомодовый (MM). Существует возможность программно задать расстояние между измерительными точками. Контроллер включает в себя оптический квантовый генератор (лазер) и оптический приемник, который принимает излучение лазера, отраженное от каждой из измерительных точек, с последующим преобразованием сигнала в значения температуры. К контроллеру может быть подключено до 16 волоконно - оптический кабелей.
Программное обеспечение контроллера позволяет оценить распределение температуры вдоль кабеля (температурный профиль), а также временные и локальные изменения профиля в зависимости от максимальной или минимальной температуры, кривой температуры и локальных дифференциальных критериев для активации систем предварительного оповещения или контроля. Программное обеспечение контроллера может группировать информацию от точек, расположенных по всей длине волоконно-оптического кабеля, в зоны (число зон может достигать 1000) с различным диапазоном заданных пользователем расстояний. Пользователь может выбирать установки параметров активации для каждой зоны. Показания температуры в рамках зоны будут оцениваться в соответствии с установками параметров активации для такой зоны.
Измерители имеют модели ОТS3 и LHD3, которые различаются функциональной принадлежностью: ОТS3 - для измерения распределения температуры вдоль волоконно - оптического кабеля, LHD3 - для измерения распределения температуры вдоль волоконно - оптического кабеля с целью обнаружения пожара и имеют различные наборы индикаторов оповещения. Модификации моделей ОТS3-a-b-c-d, ОТS3S-a-b-c-d, LHD3-a-b-c-d, LHD3S-a-b-c-d, где a - максимальное измеряемое расстояние на канал в сотнях метров (a <= 400), b - диаметр волокна (b <= 62), с - количество оптических каналов, d - опционально взрывозащита ЕхТ3/ЕхТ4.

Пломбы
Пломбы
Место нанесения знака поверки
Место нанесения знака
Место нанесения знака поверки
утверждения типа

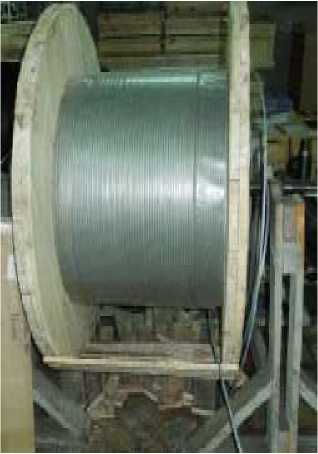

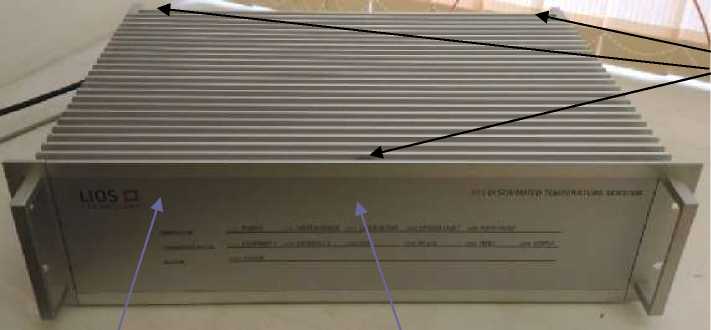

Рисунок 1 - Внешний вид волоконно - оптического кабеля и контроллера
Место нанесения знака
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Измеритель |
ОТS3-a-b-c-d (ОТS3S-a-b-c-d, LHD3-a-b-c-d, LHD3S-a-b-c-d) |
1 шт. |
|
В олоконно-оптический кабель |
1 шт. | |
|
Программное обеспечение |
Charon3 |
1 CD-диск |
|
Руководство по эксплуатации |
«Измерители распределения температуры волоконно-оптические WELL.DONE моделей ОТS3 и LHD3. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ» |
1 экз. |
|
Инструкция по монтажу |
«Инструкция по монтажу оборудования. Контроллеры серии OTS3 / LHD3» |
1 экз. |
|
Методика поверки |
МП 2411- 0127 - 2016 |
1 экз. |
Основные метрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры*, °С |
от минус 60 до плюс 400 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры на 10 °С в диапазоне рабочей температуры контроллера от минус 10 до плюс 17°С и от 27 до 60 °С, °С |
±0,25 |
|
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
0,01 |
|
Расстояние между заданными измерительными точками в кабеле, м |
1 или по заказу (0,25; 0,5) |
|
Рабочая длина волны лазера, нм |
1550 |
|
Минимальное время измерения, с |
5 |
|
Количество оптических каналов (подключаемых кабелей) |
1, 2, 4, 6, 8, 12, 16 (по заказу) |
|
Оптический разъем |
E2000 / APC |
|
Интерфейс связи |
Ethernet TCP / IP (2x), RS232, USB |
|
Напряжение постоянного тока, В |
от 12 до 48 |
|
Напряжение питания переменным током, В |
от 100 до 240 |
|
частота, Гц |
от 47 до 63 |
|
Потребляемая мощность, В^А |
90 |
|
Г абаритные размеры контроллера, мм, не более |
131 x 483 x 338 |
|
диаметр кабеля, мм, не более |
6,4 |
|
Масса контроллера, кг, не более |
13 |
|
Длина волоконно - оптического кабеля, км |
SM: 5, 10, 15, 20, 25, 30 |
|
MM: 2, 4, 6, 8, 10, 12, 16, 20, 25, 30 |
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации:
|
от минус 10 до плюс 60 от 5 до 95 (без конденсации) от 84 до 105 |
|
Максимально допустимое внешнее давление на кабель, МПа |
138 |
|
Электромагнитная совместимость |
В соответствии со стандартом BS EN 61326-1, EN 50130-4, EN 55011 EN 61000-6-2,3,-4-2,3,4,5,6,8,11-3-2,3 FCC 47 CFR Ch.1 part 15 |
|
Наработка на отказ, ч |
68000 |
|
Средний срок службы, лет |
20 |
|
* Указан максимальный диапазон измерений температуры световодом, который нормируется допускаемыми пределами рабочей температуры изоляции в соответствии с ее маркировкой. | |
