МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 октября 2018 г.

2170

Москва

О внесении изменений в описание типа на весы электронные лабораторные неавтоматического действия Excellence Precision

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Меттлер-Толедо Восток» б/д приказываю:

  • 1. Внести изменения в описание типа на весы электронные лабораторные неавтоматического действия Excellence Precision, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70643-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

( \

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С.С. Голубев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

к__________________________________




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» октября 2018 г. № 2170

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные лабораторные неавтоматического действия Excellence Precision

Назначение средства измерений

Весы электронные лабораторные неавтоматического действия Excellence Precision (далее

- весы) предназначены для измерения массы при статическом взвешивании.

Описание средства измерений

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания; а также для поверки (калибровки) гирь при условии соответствия среднего квадратического отклонения и цены деления требованиям разделам 4 и 5 ГОСТ 8.021-2015.

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

  • - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

  • - устройство первоначальной установки нуля (Т.2.7.2.4);

  • - устройство слежения за нулем (Т.2.7.3);

  • - совмещенные устройство установки нуля и уравновешивания тары (4.6.9);

  • - устройство тарирования (выборки массы тары) (Т.2.7.4);

  • - устройство предварительного задания массы тары (T.2.7.5);

  • - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

  • - устройство индикации отклонения от нуля (п.4.5.5.);

  • - полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

  • - обнаружение промахов (4.13.9);

  • - цифровым показывающим устройством с отличающимся делением (Т.2.5.4);

  • - взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1).

Весы выпускаются в разных модификациях, отличающихся:

  • - метрологическими характеристиками взвешивающего модуля;

  • - конструктивным исполнением модуля терминала.

Обозначение модели весов складывается из позиций:

X[X1][X2](D5)[X3] (DR)(N)[/A], где

  • - X1 - условное обеспечение модификация модуля терминала: PR, SR;

  • - X2 - условное обозначение взвешивающего модуля: 204, 404, 504; 303, 603, 1203, 3003, 5003, 6003, 1202, 2002, 4002, 6002, 8002, 10002, 15002, 20002, 4001, 6001, 8001, 10001, 16001, 32001, 64001, 16000, 32000, 64000;

  • - D5 - (при наличии) обозначает, действительную цену деления шкалы (d = 5 мг);

  • - X3 - условное обозначение размера платформы весов: S, L;

  • - DR (при наличии) условное обозначение, весов имеющих дополнительный плавающий точный диапазон взвешивания, который имеет свою действительную цену деления, автоматически устанавливающуюся в зависимости от прилагаемой нагрузки;

  • - N - (при наличии) условное обозначение весов с d = 1 мг без ветрозащитного кожуха;

  • - А - обозначает соответствие требованиям ГОСТ OIML R 76-1-2011.

Весы имеют следующие режимы работы, не связанные со взвешиванием (4.20):

  • - счетный режим;

  • - суммирование;

  • - формулирование;

  • - статистическая обработка;

  • - вычисление процентных соотношений.

Весы имеют защищенные интерфейсы передачи данных: четыре USB (1 USB устройство, 3 USB хост), один Ethernet (RJ45) для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

Общий вид весов показан на рисунках 1а-1д.

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

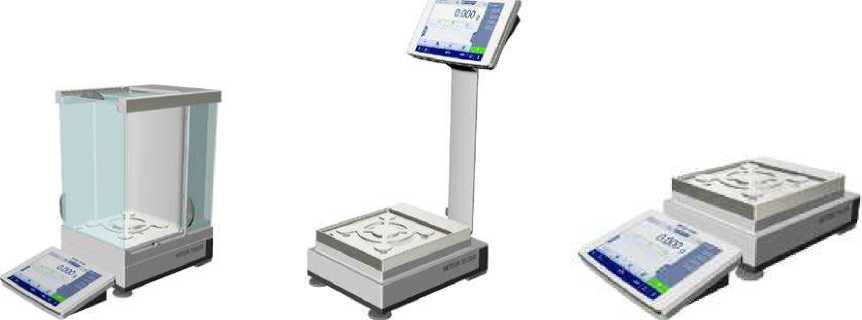

Рисунок 1а - Общий вид весов с действительной ценой деления d=0,1 мг;

Условное обозначение взвешивающего модуля: 204, 404, 504

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

Рисунок 1б - Общий вид весов с действительной ценой деления d=1 мг;

Условное обозначение взвешивающего модуля: 303, 603, 1203, 3003, 5003, 6003

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

Рисунок 1в - Общий вид весов с действительной ценой деления d=10 мг;

Условное обозначение взвешивающего модуля: 1202, 2002, 4002, 6002, 8002, 10002

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

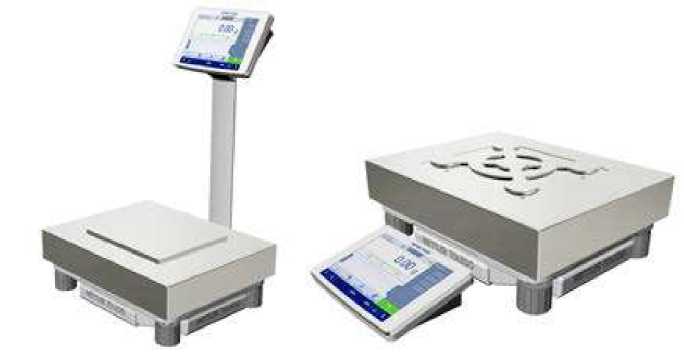

Рисунок 1г - Общий вид весов с действительной ценой деления d=10 мг; Условное обозначение взвешивающего модуля: 15002, 20002

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

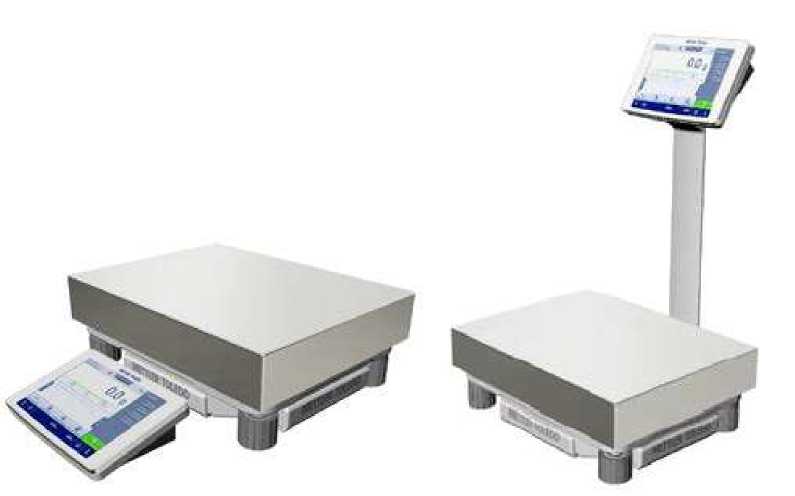

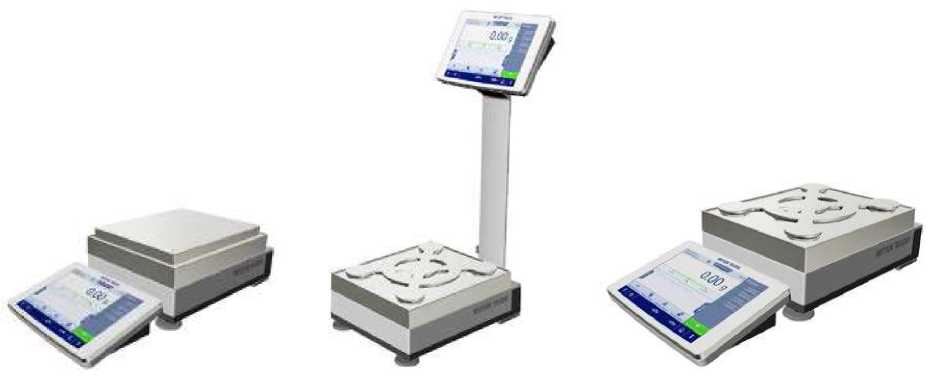

Рисунок 1д - Общий вид весов с действительной ценой деления d=0,1 г;

Условное обозначение взвешивающего модуля: 4001, 6001, 8001, 10001, 16001, 32001, 64001

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

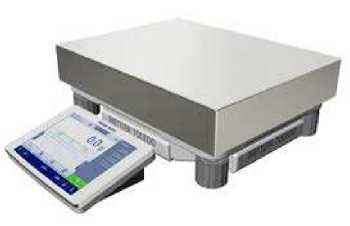

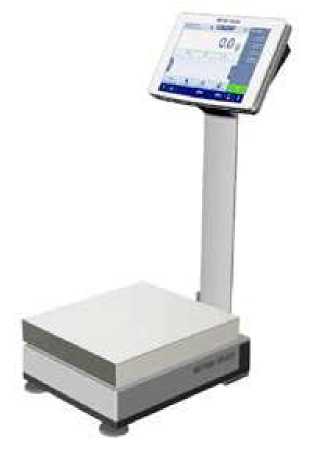

Рисунок 1е - Общий вид весов с действительной ценой деления d=1 г; Условное обозначение взвешивающего модуля: 16000, 32000, 64000

Идентификационные маркировки и защитные пломбы

Схема нанесения идентификационных маркировок и защитных пломб на весы представлены на рисунке 2.

Вид сзади

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

Б

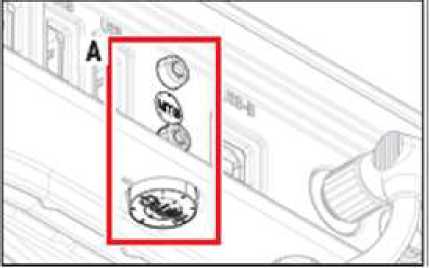

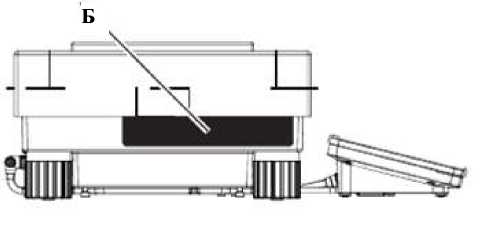

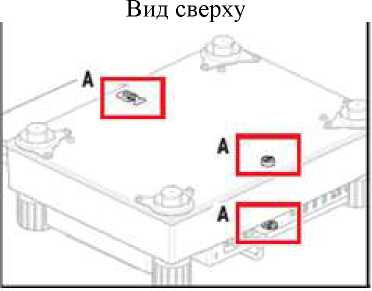

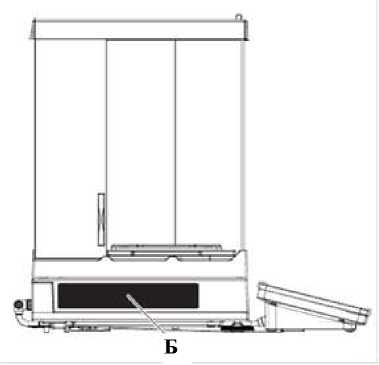

Рисунок 2 - Схема пломбировки от несанкционированного доступа и маркировки весов

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

Б

На рисунке 2 использованы следующие обозначения:

А - защитная пломба:

FMTGi

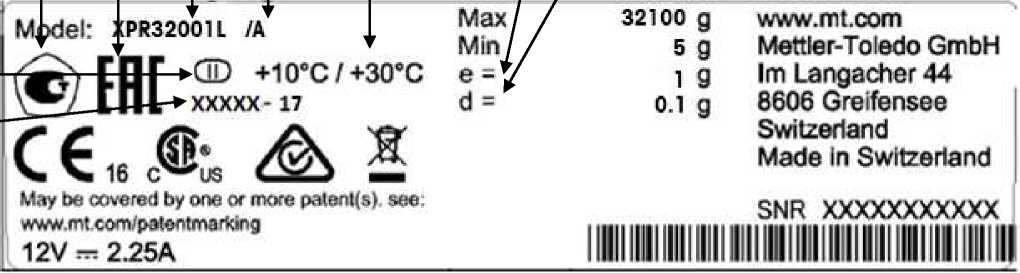

Б - маркировочный шильдик:

4

5

Приказ Росстандарта №2170 от 16.10.2018, https://oei-analitika.ru

Мах Mini е = ’ d =

затее д 5 д 1 д

0.1 д

www. mt. сот Mettler-Toledo GmbH Im Langacher44 8606 Greifensee Switzerland

Mads In Switzerland

X

M^dei: ;:pr32dou /a ,, >GD +10‘C/+30SC

XXXXX-17

Э1: hC€.A. & 5

May be covered by one or лпоге jsalBfltfs) see www-mi com/petontmariyng 12V - 2.25A

На маркировочном шильдике указана следующая информация:

  • 1. Номер в Государственном реестре средств измерений РФ;

  • 2. Класс точности по ГОСТ OIML R76-1-2011;

  • 3. Знак утверждения типа;

  • 4. Евразийское соответствие;

  • 5. Наименование модели;

  • 6. Заводская маркировка /A указывающая на соответствие конструкции весов и встроенного программного обеспечения требованиям ГОСТ OIML R76-1-2011;

  • 7. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;

  • 8. Максимальная и минимальная нагрузка в виде: Max, Min;

  • 9. Поверочный интервал весов: e;

  • 10. Действительная цена деления шкалы: d.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.

ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или по запросу через меню ПО модуля терминала.

Идентификационные данные ПО приведены в таблице 1. Данные по цифровому идентификатору недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение для ПО взвешивающего модуля

Значение для ПО модуля терминала

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.000

не ниже 1.0.0.000

Цифровой идентификатор ПО

-

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-20 1 4 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

Max, г

Min, мг

d, мг

e, мг

n

Интервалы нагрузки (m), г

Пределы допускаемой погрешности при первичной поверке

(mpe), мг

Предел допускаемого значения СКО, мг

Класс точности по ГОСТ OIML

R76-1-2011

1

2

3

4

5

6

7

8

9

10

XPR204S

210

10

0,1

1

210000

от 0,01 до 50 включ. св. 50 до 200 включ. св. 200 до 210 включ.

±0,5

±1

±1,5

0,08

I (специальный)

XPR404S

410

10

0,1

1

410000

от 0,01 до 50 включ. св. 50 до 200 включ. св. 200 до 410 включ.

±0,5

±1

±1,5

0,08

I (специальный)

XPR504S

510

10

0,1

1

510000

от 0,01 до 50 включ. св. 50 до 200 включ. св. 200 до 510 включ.

±0,5

±1

±1,5

0,08

I (специальный)

XPR504SDR

101/

510

10

0,1/1

1

510000

от 0,01 до 50 включ. св. 50 до 200 включ. св. 200 до 510 включ.

±0,5

±1

±1,5

0,4

I (специальный)

XPR303S, XSR303S, XPR303SN, XSR303SN

310

20

1

10

31000

от 0,02 до 50 включ. св. 50 до 200 включ. св. 200 до 310 включ.

±0,5

±1

±1,5

0,45

II (высокий)

XPR603S, XSR603S, XPR603SN, XSR603SN

610

20

1

10

61000

от 0,02 до 50 включ. св. 50 до 200 включ. св. 200 до 610 включ.

±0,5

±1

±1,5

0,45

II (высокий)

XPR603SDR,

XSR603SDRN

120/

610

20

1

10

61000

от 0,02 до 50 включ. св. 50 до 200 включ. св. 200 до 610 включ.

±0,5

±1

±1,5

4

II (высокий)

XPR1203S, XSR1203S

1210

100

1

10

121000

от 0,1 до 500 включ. св. 500 до 1210 включ.

±0,5

±1

0,4

I (специальный)

XPR3003S

3100

100

1

10

310000

от 0,1 до 500 включ. св. 500 до 2000 включ. св.2000 до 3100 включ.

±0,5

±1

±1,5

0,6

I (специальный)

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

XPR5003S

5100

100

1

10

510000

от 0,1 до 500 включ.

±0,5

1

I (специальный)

св. 500 до 2000 включ.

±1

св.2000 до 5100 включ.

±1,5

XPR3003SD5

3100

250

5

100

31000

от 0,25 до 500 включ.

±50

3

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 3100 включ.

±150

XPR6003SD5

6100

250

5

100

61000

от 0,25 до 500 включ.

±50

3

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 6100 включ.

±150

XPR1202S, XSR1202S

1210

500

10

100

12100

от 0,5 до 500 включ.

±50

4

II (высокий)

св. 500 до 1210 включ.

±100

XPR2002S, XSR2002S

2100

500

10

100

21000

от 0,5 до 500 включ.

±50

4

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 2100 включ.

±150

XPR4002S, XSR4002S

4100

500

10

100

41000

от 0,5 до 500 включ.

±50

4

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 4100 включ.

±150

XPR6002S, XSR6002S

6100

500

10

100

61000

от 0,5 до 500 включ.

±50

4

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 6100 включ.

±150

XPR6002SDR,

1200/

500

10/

100

61000

от 0,5 до 500 включ.

±50

40

II (высокий)

XSR6002SDR

6100

100

св. 500 до 2000 включ.

±100

св.2000 до 6100 включ.

±150

XPR8002S

8100

500

10

100

81000

от 0,5 до 500 включ.

±50

4

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 8100 включ.

±150

XPR10002S,

10100

1000

10

100

101000

от 0,5 до 5000 включ.

±50

4

I (специальный)

XSR10002S

св. 5000 до 10100 включ.

±100

XPR15002L

15100

1000

10

100

151000

от 1 до 5000 включ.

±50

10

I (специальный)

св. 5000 до 15100 включ.

±100

XPR20002LDR

4200/

1000

10/

100

201000

от 1 до 500 включ.

±50

60

I (специальный)

20100

100

св. 5000 до 20000 включ.

±100

св.20000 до 20100 включ.

±150

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

XPR4001S, XSR4001S

4100

5000

100

100

41000

от 5 до 500 включ.

±50

40

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 4100 включ.

±150

XPR6001S, XSR6001S

6100

5000

100

100

61000

от 5 до 500 включ.

±50

40

II (высокий)

св. 500 до 2000 включ.

±100

св.2000 до 6100 включ.

±150

XPR8001S, XSR8001S

8100

5000

100

1000

8100

от 5 до 5000 включ.

±500

40

II (высокий)

св. 5000 до 8100 включ.

±1000

XPR10001S, XSR10001S,

10100

5000

100

1000

10100

от 5 до 5000 включ.

±500

40

II (высокий)

XPR10001L, XSR10001L

св. 5000 до 10100 включ.

±1000

XPR16001L,

16100

5000

100

1000

16100

от 5 до 5000 включ.

±500

40

II (высокий)

XSR16001L

св. 5000 до 16100 включ.

±1000

XPR32001L,

32100

5000

100

1000

32100

от 5 до 5000 включ.

±500

40

II (высокий)

XSR32001L

св. 5000 до 20000 включ.

±1000

св.20000 до 32100 включ.

±1500

XSR32001LDR

6400/

5000

100/

1000

32100

от 5 до 5000 включ.

±500

400

II (высокий)

32100

1000

св. 5000 до 20000 включ.

±1000

св.20000 до 32100 включ.

±1500

XPR64001L

64100

5000

100

1000

64100

от 5 до 5000 включ.

±500

40

II (высокий)

св. 5000 до 20000 включ.

±1000

св.20000 до 64100 включ.

±1500

XSR16000L

16100

50000

1000

1000

16100

от 50 до 5000 включ.

±500

400

II (высокий)

св. 5000 до 16100 включ.

±1000

XPR32000L,

32100

50000

1000

1000

32100

от 5 до 5000 включ.

±500

400

II (высокий)

XSR32000L

св. 5000 до 20000 включ.

±1000

св.20000 до 32100 включ.

±1500

XPR64000L

64100

50000

1000

1000

64100

от 5 до 5000 включ.

±500

400

II (высокий)

св. 5000 до 20000 включ.

±1000

св.20000 до 64100 включ.

±1500

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Влияние устройства установки на нуль на результат взвешивания, не более

± 0,25 е

Показания на дисплее массы, г, не более

Max + 9 e

Диапазон уравновешивания тары, % Max

от 0 до 100

Диапазон предварительного задания массы тары, % Max

от 0 до 100

Условия эксплуатации:

  • - диапазон особых температур, °С

  • - относительная влажность воздуха, %, не более

от + 10 до + 30;

80

Параметры электрического питания

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 187 до 242

от 49 до 51

Потребляемая мощность, В^А, не более

30

Средний срок службы, лет

10

Таблица 4 - Масса и габаритные размеры

Обозначение модификации

Габаритные размеры, мм, не более

Масса, кг, не более

ширина

длина

высота

XPR204S, XPR404S, XPR504S, XPR504SDR

214

411

368

7,8

XPR303S, XPR603S, XPR603SDR,

XPR1203S, XPR3003S, XPR5003S

214

411

368

8,4

XSR303S, XSR603S, XSR1203S

197

391

281

7,0

XPR303SN, XPR603SN, XPR603SDRN

194

411

102

5,7

XSR303SN, XSR603SN

194

391

102

5,4

XPR3003SD5, XPR6003SD5, XPR1202S,

XPR2002S, XPR4002S, XPR6002S,

XPR6002SDR, XPR8002S, XPR10002S

194

411

102

8,2

XSR1202S, XSR2002S, XSR4002S, XSR6002SDR, XSR6002S, XSR10002S

194

391

102

7,9

XPR4001S, XPR6001S, XPR8001S,

XPR10001S

194

411

99

6,6

XSR4001S, XSR6001S, XSR8001S,

XSR10001S

194

391

99

6,3

XPR15002L, XPR20002LDR

360

434

147

12,7

XPR10001L, XPR16001L, XPR32001L,

XPR64001L, XPR32000L, XPR64000L

360

434

122

10,3

XSR10001L, XSR16001L, XSR32001L, XSR32001LDR, XSR16000L, XSR32000L

360

412

122

10,3

Знак утверждения типа

наносится на маркировочный шильдик, расположенный на взвешивающем модуле весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Количество

Взвешивающий модуль

1 шт.

Модуль терминала

1 шт.

Адаптер сетевого питания

1 шт.

Соединительный кабель для подключения терминала

1 шт.

Руководство по эксплуатации

1 экз.

Поверка

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны первого, второго разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам электронным лабораторным неавтоматического действия Excellence Precision

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария

Изготовитель

Фирма «МеШег-ТоЬёо GmbH», Швейцария

Адрес: Im Langacher, 8606 Greifensee, Switzerland.

Телефон: +41 44 944 22 11, факс +41 44 944 30 60

Web-сайт: www.mt.com

Заявитель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499

Адрес: 101000 г. Москва, Сретенский бульвар, д. 6/1, стр. 1, комн. 8, 10, 16

Телефон, факс: +7 (495) 651-98-86, 621-92-11, +7 (499) 272-22-74

Web-сайт: www.mt.com

Е-mail: inforus@mt.com

Испытательный центр

ФГУП «Уральский научно-исследовательский институт метрологии», (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
