Номер по Госреестру СИ: 64075-16
64075-16 Спектрометры атомно-абсорбционные
(PinAAcle 500)
Назначение средства измерений:
Спектрометры атомно-абсорбционные PinAAcle 500 (далее по тексту - спектрометры) предназначены для измерения концентрации различных элементов в жидких средах.
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 2
Программное обеспечение
Управление процессом измерения и обработки выходной информации в спектрометрах осуществляется через встроенный компьютер с помощью специального программного обеспечения Syngistix Touch версии 1.0 (управление осуществляется через цветной сенсорный экран). Данное программное обеспечение устанавливается производителем при производстве спектрометров.
Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка информации, печать и запоминание
Лист № 3
Всего листов 5 результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Поэтому в большинстве случаев для проведения анализа достаточно в методе анализа задать лишь необходимые для определения элементы.
По желанию заказчика спектрометры можно подключить к внешнему ПК и осуществлять измерения при помощи дополнительного программного обеспечения Syngistix for AA версии 1.0 и выше. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню согласно Р 50.2.077-2014. Программное обеспечение имеет следующие идентификационные данные:
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Syngistix Touch |
Syngistix for AA |
Номер версии (идентификационный номер) |
Не ниже |
Не ниже |
ПО |
1.0.0.1137 |
1.0.0.1447 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации спектрометров печатным способом и на корпус спектрометров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Спектрометры атомно-абсорбционные PinAAcle 500. Руководство по эксплуатации», главы 5, 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным PinAAcle 500
Техническая документация фирмы «PerkinElmer Inc.», США
Поверка
Поверкаосуществляется по документу МП 004.Д4-16 «Спектрометры атомно-абсорбционные PinAAcle 500. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 сентября 2015 года.
Основные средства поверки:
государственные стандартные образцы состава растворов ионов металлов Cu (ГСО 7764-2000), Zn (ГСО 7770- 2000), массовая концентрация ионов 1,0 мг/см3. Погрешность определения концентрации ± 1 % при доверительной вероятности Р=0,95.
Место нанесения знака поверки приведено на рисунке 1.
Изготовитель
«PerkinElmer Inc.», СШААдрес: USA, MA 02451, 940 Winter Street Waltham
Телефон/Факс: +1 (781) 663-6900; Электронная почта: info@perkinelmer. com
Заявитель
Московское представительство АО «Шелтек АГ»ИНН 9909173166
Адрес: 119334, г. Москва, ул. Косыгина, 19
Телефон +7(495)935-88-88
Факс +7(495)564-87-87
Электронная почта: info@scheltec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на методе атомно-абсорбционного спектрального анализа.
Спектрометры представляет собой стационарный лабораторный прибор с сенсорным экраном.

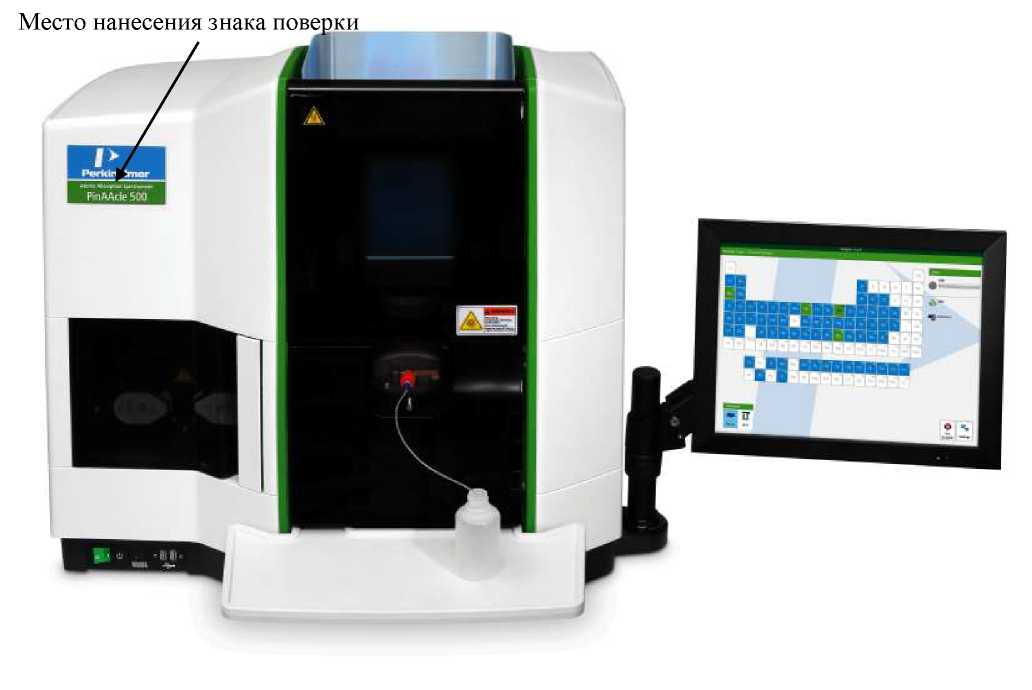

Рисунок 1 - Общий вид атомно-абсорбционных спектрометров PinAAcle 500.
Атомизация проб проводится при помощи пламенного атомизатора. В пламенной горелке в зависимости от определяемых элементов используется пламя смесей: “ацетилен -воздух”, “ ацетилен - закись азота ”, при помощи программного обеспечения Syngistix Touch и Syngistix for AA ( по запросу), можно управлять скоростью потока горючего газа (ацетилен) и окислителя (воздух/закись азота) и его оптимизацией. Система газового контроля встроена в спектрометры, она включает в себя блокировочные устройства для пламени, что необходимо для обеспечения безопасной работы.

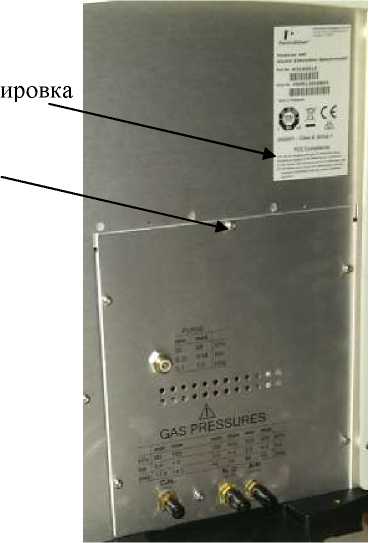

Рисунок 2 - Задняя панель спектрометра атомно-абсорбционного PinAAcle 500
В спектрометрах вместо беспроводной оптики (атмосферной оптической линии связи) используется оптоволоконная (стекловолокно). Оптическая система спектрометров базируется на монохроматорах с дифракционной решеткой конфигурации Литтрова, с механизированным приводом для автоматического выбора длины волны и пика.
В состав оптической части спектрометров входят четыре ламповых держателя со встроенными блоками питания для четырех ламп с полым катодом (HCL) или двух безэлектродных газоразрядных ламп (EDL) и двух ламп с полым катодом (HCL). Излучение от требуемой лампы собирается на подвижном зеркале и соединяется в подводящем оптоволокне. На спектрометрах могут быть определены элементы, резонансные спектральные линии которых лежат в диапазоне от 180 до 900 нм, при условии наличия соответствующего источника резонансного излучения.
Спектрометры могут работать в следующих режимах:
-
— атомно-эмиссионный;
-
— атомно-абсорбционный с непосредственным вводом пробы в пламя.
Спектрометры оснащены дейтериевым корректором фона, а также могут оснащаться высокочувствительным или стальным распылителем.
В качестве дополнительного оборудования спектрометры могут комплектоваться автоматическим дозатором проб, а также проточно-инжекционной и ртутно-гидридной системой.
Таблица 3 -
Наименование |
Количество, шт. |
Спектрометр атомно-абсорбционный PinAAcle 500 |
1 |
Программное обеспечением на CD-диске Syngistix for AA** |
1 |
Набор для установки |
1 |
Принтер* |
1 |
Персональный компьютер* |
1 |
Автодозатор* |
1 |
Проточно-инжекционная система FIAS* |
1 |
Ртутно-гидридная система MHS-15* |
1 |
Руководство по эксплуатации |
1 |
Руководство по программному обеспечению** |
1 |
Методика поверки |
1 |
*по желанию заказчика **поставляется к ПО Syngistix for AA
Таблица 2 -
Наименование характеристики |
Значение характеристики | |
Спектральный диапазон, нм |
от 180 до 900 | |
Спектральная ширина щели, нм |
0,2; 0,7; 2,0 | |
Характеристические концентрации, мкг/дм3 |
для |
для стального |
высокочувствитель |
распылителя | |
ного распылителя | ||
- медь (Cu) |
80 |
200 |
- цинк (Zn) |
30 |
50 |
Пределы обнаружения меди (по критерию 3s), | ||
мкг/дм3, не более | ||
- медь (Cu) |
4 |
20 |
- цинк (Zn) |
8 |
20 |
Относительное СКО случайной составляющей | ||
погрешности спектрометра, % | ||
- медь (Cu) |
±2 | |
- цинк (Zn) |
±2 | |
Параметры электрического питания: | ||
напряжение переменного тока, В |
(100-230)±10 % | |
частота переменного тока, Гц |
50±3 или 60 ±3 | |
Потребляемая мощность, В • А, не более |
800 | |
Г абаритные размеры (ДхШхВ), мм, не более |
670x630x640 | |
Масса: | ||
- Прибор (без сенсорного экрана), кг, не более |
57 | |
- Сенсорный экран, кг, не более |
3,5 |
Наименование характеристики |
Значение характеристики |
Условия эксплуатации:
|
от +10 до +35 от 20 до 80 760±35 |
