Номер по Госреестру СИ: 63906-16
63906-16 Детекторы масс-спектрометрические
(Flexar SQ 300 MS)
Назначение средства измерений:
Детекторы масс-спектрометрические Flexar SQ 300 MS предназначены для измерения содержания компонентов, входящих в состав жидких органических и неорганических смесей веществ в соответствии со стандартизованными и аттестованными методиками (методами). Детектор может быть использован как отдельно (ввод проб осуществляется с помощью шприцевого насоса), так в составе жидкостных хроматографов.
Внешний вид.
Детекторы масс-спектрометрические
Рисунок № 1
Внешний вид.
Детекторы масс-спектрометрические
Рисунок № 2
Программное обеспечение
Детекторы оснащены автономным ПО SQ 300 MS Driver, которое управляет его работой и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SQ 300 MS Driver |
Номер версии (идентификационный номер) ПО |
Не ниже 2.2.* |
Цифровой идентификатор ПО (расчет по алгоритму MD5 для версии 2.2.0.0242, файл SingleQuad.exe) |
628FD8538E6F70266E59AE0999971C80 |
Приложение: *версия ПО может иметь дополнительные цифровые суффиксы |
К метрологически значимой части ПО SQ 300 MS Driver относится файл SingleQuad.exe. Метрологически значимая часть ПО выполняет следующие функции:
§ управление детектором;
§ настройка режимов работы;
§ регистрацию масс-спектров;
§ проведение диагностических проверок детектора.
§ обработка и хранение результатов регистрации масс-спектров;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую боковую панель корпуса детектора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к детекторам масс-спектрометрическим Flexar SQ 300 MS
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1977-2015 «Детекторы масс-спектрометрические Flexar
SQ 3000 MS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 21.12.2015 года.
Основные средства поверки: СО состава фенола ГСО 7101-94 или СО раствора фенола ГСО 9915-2011, ГСО 7270-96, ГСО 7346-96, ГСО 7353-97/7355-97, ГСО 8714-2005.
Изготовитель
Фирма «PerkinElmer, Inc.», США
Адрес: 940, Winter Street, Waltham, MA 02451
Тел.: (800) 762-4000 или (+1) 203-925-4602, факс: (+1) 203-944-4904
Заявитель
Московское представительство АО Шелтек АГ
Адрес: 119334, г. Москва, ул. Косыгина, дом 19
Тел.: (495) 935 8888
Факс: (495) 564 8787
Испытательный центр
ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19,
Тел.: (812) 251-76-01
Факс:(812) 713-01-14
Эл. почта: info@vniim.ru
Принцип действия детекторов основан на ионизации молекул исследуемого вещества с образованием заряженных ионов, которые поступают в масс-анализатор, в котором осуществляется разделение ионов по отношению массы к заряду. Ионизация молекул исследуемого вещества производится распылением в электрическом поле (ESI «электроспрей») или методом химической ионизации (APCI). Для регистрации ионов используется масс-анализатор квадру-польного типа.
Конструктивно детектор выполнен в виде моноблока, устанавливаемого на лабораторный стол. Управление детектором осуществляется с помощью внешнего персонального компьютера, работающего под управлением ОС Windows. Пломбирование детекторов не осуществляется.
При использовании детектора совместно с хроматографом допускается использование хроматографов, внесенных в Федеральный информационный фонд и удовлетворяющих техническим характеристикам/параметрам, указанным в таблице 1.
Таблица 1 - Характеристики хроматографов
Наименование характеристики/параметра |
Значение характеристики (описание параметра) |
Термостат колонки |
Наличие |
Тип дозатора |
Автоматический или ручной |
Насос |
Наличие |
СКО времени удерживания, %, не более |
1,0 |
Внешний вид детекторов приведен на рисунке 1.

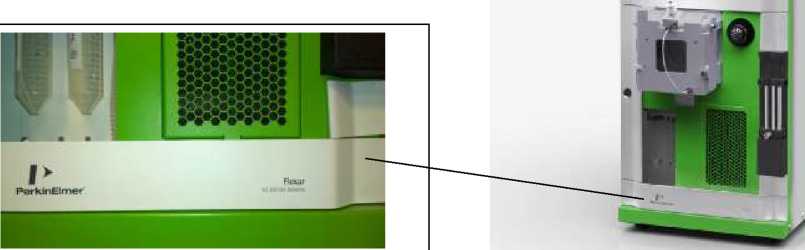

Место нанесения знака поверки
Рисунок 1 - Детекторы масс-спектрометрические Flexar SQ 300 MS
-
- детектор;
-
- руководство по эксплуатации;
-
- методика поверки МП-242-1977-2015.
Таблица 3 -
Наименование характеристики |
Значение характеристики |
Диапазон регистрируемых масс, а.е.м. |
от 20 до 3000 |
Максимальная скорость сканирования, а.е.м./с |
10000 |
Разрешение а.е.м., не более |
1,0 |
Чувствительность (отношение сигнал/шум) при вводе раствора фенола концентрацией 0,1 мг/мл (в режиме сканирования шкалы масс (TIC от 50 до 200 а.е.м), источник ионизации ESI (режим положительной ионизации), скорость ввода 50 мкл/мин), не менее |
10 |
Относительное СКО выходного сигнала (по площади пиков), %, не более |
6,0 |
Параметры питания переменного тока:
|
50±1 220-+3223 |
Потребляемая мощность, В^А, не более |
1500 |
Габаритные размеры (Д*Ш*В), мм, не более |
740x350x710 |
Масса (без форвакуумного насоса), кг, не более |
109 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
5000 |
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность окружающего воздуха (при температуре +25°C), %, не более -диапазон атмосферного давления, кПа |
от +15 до +35 80 от 84 до 106,7 |
