Номер по Госреестру СИ: 63794-16
63794-16 Хроматографы газовые портативные с масс-спектрометрическими детекторами
(Tridion-9, Torion T-9)
Назначение средства измерений:
Хроматографы газовые портативные модели Tridion-9, Torion T-9 с масс-спектрометрическими детекторами (далее - хроматографы) предназначены для идентификации и определения содержания летучих и полулетучих органических соединений в пробах веществ и материалов, растворах, продуктах питания, почвах, воздухе, воде и других объектах непосредственно на месте отбора проб в полевых условиях.
Внешний вид.
Хроматографы газовые портативные с масс-спектрометрическими детекторами
Рисунок № 1
Внешний вид.
Хроматографы газовые портативные с масс-спектрометрическими детекторами
Рисунок № 2
Внешний вид.
Хроматографы газовые портативные с масс-спектрометрическими детекторами
Рисунок № 3
Программное обеспечение
Встроенное ПО TORION осуществляет следующие функции: автоматическая настройка хроматографа и масс-спектрометра, выбор параметров хроматографирования проб, запуск анализа с контекстными подсказками по выполнению анализа, регистрация выходных сигналов масс-спектрометра, автоматическая обработка экспериментальных дан-ных, включая идентификацию веществ по спектрам из встроенной в ПО библиотеки и обработку результатов анализа. Все действия оператора по управлению хроматографом осуществляются через сенсорный экран хроматографа.
Таблица 1
Идентификационные данные |
Значение |
1 |
2 |
Идентификационное наименование ПО |
TORION GUI 1.2 |
Номер версии (идентификационный номер) ПО |
Не ниже 5091.2280 |
Цифровой идентификатор ПО |
Отсутствует |
Алгоритм вычисления идентификатора ПО |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует среднему уровню.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Инструкции методом компьютерной графики и на лицевую панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам газовым портативным модели Tridion-9, Torion T-9 с масс-спектрометрическими детекторами
ГОСТ 15624-75 Масс-спектрометры. Термины и определения.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 63794-16 «Инструкция. Хроматографы газовые портативные модели Tridion-9, Torion T-9 с масс-спектрометрическими детекторами. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» «22» декабря 2015 г.
Основные средства поверки:
- толуол , квалификации чда , по ГОСТ 5789-78;
- вода деионизованная по ГОСТ 6709-72;
- весы лабораторные по ГОСТ Р 53228-2008, класс точности - специальный (I).
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма PerkinElmer Inc., США
796 East Utah Valley Drive, Suite 200 American Fork, UT 84003, USA Телефон: 801-705-6600, факс: 801-705-6649 http://torion.com/
Заявитель
«Abacus Analytical Systems GmbH», Германия, Ам Кохберг 14, Д-63477 г. Майнталь Адрес Представительства в РФ: Россия, 127106, г. Москва, Гостиничный проезд 4б Тел./факс: (495) 726-55-40/726-55-41
E-mail: lab@abacus-lab.ru, адрес в Интернет: www.abacus-lab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно хроматографы состоят из модуля газового хроматографа и масс-спектрометра в едином корпусе. Управление прибором осуществляется встроенным программным обеспечением (ПО) через сенсорный дисплей.
Модели Tridion-9 и Torion T-9 отличаются внешним видом.
Принцип действия хроматографов газовых с масс-спектрометрическим детектором основан на разделении смеси веществ на хроматографической колонке с последующим детектированием с помощью масс-спектрометрического детектора, тип ионизации - электронный удар (~70 эВ). По полученным масс-спектрам проводится обнаружение и идентификация компонентов пробы в соответствии со встроенной в ПО библиотекой масс-спектров веществ. Количественное определение осуществляется после предварительной градуировки хроматографа по стандартным растворам искомых соединений и/или при использовании опциональных пробоотборных и пробоподготовительных устройств. Эти устройства обеспечивают предварительное концентрирование пробы заданного объема на пробоотборный шприц.
Модуль газового хроматографа состоит из инжектора, хроматографической колонки, блока контроля давления газа носителя (EPC) и блока электронных компонентов.
Внешний вид хроматографов приведен на рисунках 1, 2.

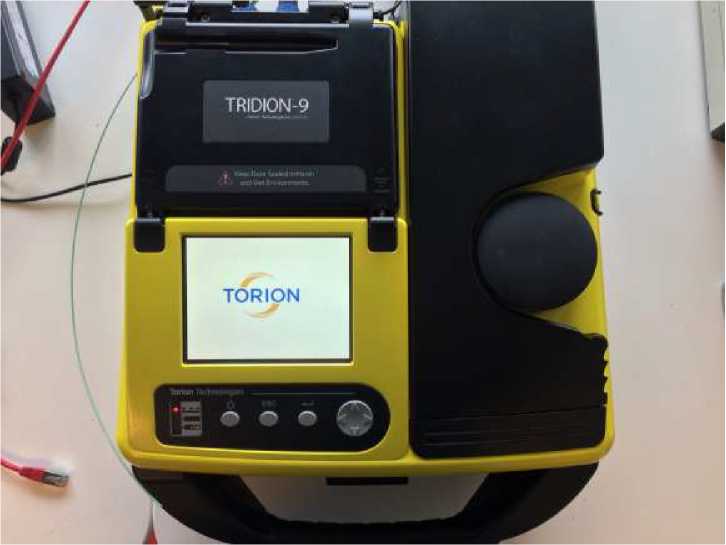

Рисунок 1 - Внешний вид хроматографов газовых портативных модели Tridion-9 с масс-спектрометрическими детекторами
Рисунок 2 - Внешний вид хроматографов газовых портативных модели Torion T-9 с масс-спектрометрическими детекторами
Конструкция инжектора предусматривает ввод подготовленной пробы с помощью специального пробоотборного шприца, работающего по технологии твердофазной микроэкстракции (Рис.2), используемого для экстракции летучих и полулетучих органических соединений, содержащихся в газообразных, жидких и твердых образцах и последующего ввода в хроматограф. В инжекторе происходит испарение пробы. Испарение пробы происходит при заданной температуре, максимальная температура испарителя 270 0С. Для уменьшения нагрузки на хроматографическую колонку в конструкции инжектора предусмотрена работа в режиме деления потока. В качестве уплотнителя в инжекторе используется многоразовая септа (типа Merlin) для игл диаметром 0,63 мм (калибр 22) или 1,07 мм (калибр 19).
Газохроматографическая колонка имеет низкую тепло-аккумулирующую способность. В качестве газа-носителя используется гелий чистотой не менее 99,5 %. В стандартной комплектации хроматографов газовых для колонке в качестве сорбента используется полидиметил-силоксан, существует возможность заказа другого сорбента.

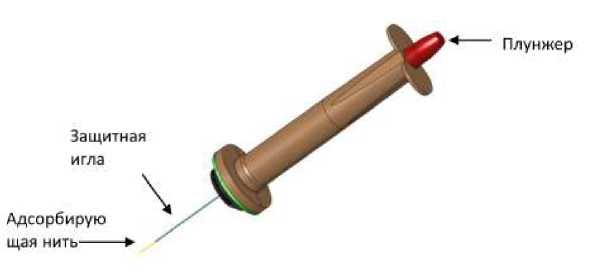

Рисунок 3 - Внешний вид пробоотборного шприца
Масс-спектрометрический детектор устроен по принципу ионной ловушки тороидного типа.
Мобильность хроматографа обеспечивается с помощью литий-ионного аккумулятора ёмкостью 6,8 А^ч, напряжением 30 В (примерно 2 часа непрерывной работы хроматографа) и картриджа с гелием.
Таблица 3
Хроматограф газовый портативный модели Tridion-9, Torion T-9 с масс-спектрометрическим детектором |
1 шт. |
Инструкция по применению |
1 экз. |
Методика поверки |
1 экз. |
Набор инструментов для обслуживания |
1 шт. |
Кабель Ethernet cross |
1 шт. |
Адаптер для подключения альтернативного источника гелия |
1 шт. |
Плечевой ремень |
1 шт. |
Мягкая рукоять для переноски |
1 шт. |
Транспортировочный кейс |
1 шт. |
Блок питания |
1 шт. |
Кабель питания |
1 шт. |
Аккумулятор |
1 шт. |
Пробоотборный шприц с технологией твердофазной микроэкстракции |
1 шт. |
Картридж с гелием:
|
1 шт. |
Пробоотборное и пробоподготовительное устройство для пробоотборных шприцов |
По заказу |
Пробоотборники диффузионные (для отбора с гладких поверхностей) |
По заказу |
Таблица 2
Диапазон измерений массовых чисел, а.е.м. |
от 43 до 500 |
Разрешение, а.е.м., не менее |
1 |
Чувствительность (отношение сигнал/шум при вводе толуола концентрацией 0,1 мг/см3), не менее |
100 : 1 |
Пределы допускаемой абсолютной погрешности измерений отношения массы к заряду (m/z), а.е.м. |
±1 |
Потребляемая (пиковая) мощность, Вт, |
60 (120) |
Масса, кг, не более |
14,5 |
Продолжение таблицы 2
Г абаритные размеры, мм, не более |
381x394x230 |
Срок службы хроматографа, лет, не менее |
10 |
Условия эксплуатации
|
от плюс 5 до плюс 45 от 5 до 100 (без конденсации) |
