Номер по Госреестру СИ: 85206-22
85206-22 Системы элементного CHNS/O анализа
(2400)
Назначение средства измерений:
Системы элементного CHNS/O анализа 2400 (далее - системы) предназначены для измерений массовых долей углерода, водорода, азота и серы в неводных жидких и твёрдых пробах.
Внешний вид.
Системы элементного CHNS/O анализа
Рисунок № 1
Программное обеспечение
Системы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить управление процессом измерений, сохранять полученные результаты и передавать их на принтер. Операционная система, имеющая оболочку доступную пользователю, отсутствует. ПО является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением системы. Идентификационные данные встроенного ПО недоступны.
Влияние программного обеспечения на метрологические характеристики систем учтено при нормировании характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации в главах 4 - 6.
При использовании в сфере государственного регулирования обеспечения единства измерений системы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам для элементного CHNS/O анализа 2400Техническая документация фирмы изготовителя «PerkinElmеr Inc», США
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия систем основан на методе органического элементного анализа Прегла-Думаса и состоит из серии последовательных этапов:
- восстановления методом сжигания анализируемого образца в атмосфере чистого кислорода (для одновременного анализа на углерод, водород, азот и серу) с образованием СО2, Н2О, N2, SO2;
- гомогенизации продуктов;
- разделения продуктов методом вытеснительной хроматографии;
- детектирование с помощью измерения теплопроводности образовавшихся газов.
На основе полученных данных производят расчет массовой доли определяемых компонентов. Результаты измерений выводятся на принтер в виде массовых долей элементов, отношения содержания H/C, N/C и С/N или в виде эмпирической формулы.
Конструктивно системы выполнены в виде моноблока, содержащего пять основных компонентов:
-
- устройство автоматического ввода пробы (автодозатор);
-
- пневматическая система;
-
- реакционные термостатируемые камеры для сжигания и восстановления;
-
- термостатируемая камера детектора (детекторный термостат);
-
- пульт с цветной кодировкой клавиш, связанный с жидкокристаллическим двустрочным дисплеем емкостью 40 знаков.
К системам могут быть подключены дополнительные устройства: матричный принтер для вывода информации на печать; автодозатор на 60 образцов; устройство смены колонок; регуляторы давления (редукторы) для подвода газов; ультрамикровесы с пределом взвешивания 0,1 мкг; устройство для подготовки жидких, летучих и невязких проб; устройство для анализа веществ осажденных на фильтре.
Системы могут работать в двух режимах: режим CHN для одновременного определения массовых долей углерода, водорода и азота (далее - режим CHN); режим CHNS для одновременного определения массовых долей углерода, водорода, азота и серы (далее -режим CHNS).
Режим CHNS позволяет проводить измерения в режиме CHN и режиме CHNS. Комплектация системы для режима CHN при необходимости может быть дополнена для работы в режиме CHNS.
Лист № 2
Всего листов 5
Нанесение знака поверки на средство измерений не предусмотрено. Каждый экземпляр системы имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид систем представлен на рисунке 1.

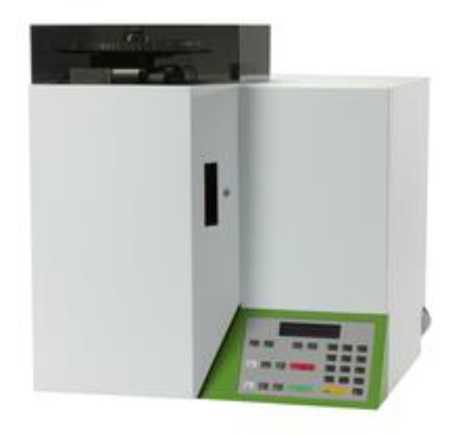

Рисунок 1 - Общий вид системы элементного CHNS/O анализа 2400
Пломбирование систем не предусмотрено. Конструкция систем обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Таблица 4 -
Наименование |
Обозначение |
Количество |
Системы элементного CHNS/O анализа |
2400 |
1 шт. |
Система печати на базе матричного принтера1) |
2400 |
1 шт. |
Ультрамикровесы^ |
AD-6 или AD-4 |
1 шт. |
Комплект пробоподготовки |
2400 |
1 шт. |
Комплект ЗИП |
- |
1 шт. |
Комплект дополнительного и вспомогательного оборудования и расходных материалов^ |
- |
1 шт. |
Руководство по эксплуатации |
РЭ |
1 экз. |
Методика поверки |
МП 89-251-2020 |
1 экз. |
1) по дополнительному заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения |
Диапазон измерений массовой доли элемента, %: - C |
от 28 до 50 |
- H |
от 2 до 7 |
- N |
от 8 до 70 |
- S |
от 20 до 35 |
Предел допускаемого относительного среднего квадратичного отклонения измерений массовой доли элемента, %: - C |
10 |
- H |
10 |
- N |
10 |
- S |
10 |
Пределы допускаемой относительной погрешности измерений массовой доли элемента, %: - C |
±12 |
- H |
±12 |
- N |
±12 |
- S |
±12 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Время анализа, мин: - режим CHN |
6 |
- режим CHNS |
8 |
Температура, °С: - в зоне сжигания |
от +100 до +1100 |
- в зоне восстановления |
от +100 до +1000 |
- в зоне пиролиза |
от 100 до 1100 |
Масса навески образца, мг |
от 0,001 до 500 |
Потребляемая мощность, Вт, не более |
3300 |
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 10 |
- частота переменного тока, Г ц |
50 |
Габаритные размеры, мм, не более: - высота |
610 |
- ширина |
550 |
- длина |
550 |
Масса, кг, не более |
45 |
Условия эксплуатации: - температура воздуха, °С |
от +15 до +32 |
- относительная влажность, % |
от 20 до 80 |
- атмосферное давление, кПа |
от 96 до 104 |
