Номер по Госреестру СИ: 63800-16
63800-16 Газоанализаторы
(SWG100-CEM, SWG100-BIO)
Назначение средства измерений:
Газоанализаторы SWG100-CEM, SWG100-BIO (далее - газоанализаторы) предназначены для измерений объемной доли O2, СО, NO, NO2, SO2, H2S, Н2, СО2, СН4, С3Н8.
Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.04.2026
Номер записи - 155030
ID в реестре СИ - 377430
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Газоанализатор SWG100-CEM, Газоанализатор SWG 100-BIO, SWG100-CEM,
Производитель
Изготовитель - Фирма "MRU GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№467 от 2016.04.25 Об утверждении типов средств измерений
№2039 от 2018.09.25 О продлении срока действия свидетельств об утверждении типа
№159 от 2021.02.24 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Газоанализаторы (SWG100-CEM, SWG100-BIO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MRU GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16329-08 01.11.2013 |
Газоанализаторы, MRU мод. SWG 200, SWG 300, OMS 420 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16329-97 01.08.2008 |
Газоанализаторы, MRU SWG 300 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16330-97 01.07.2002 |
Газоанализаторы, MRU 95/3 CD Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-03 01.08.2008 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-08 01.11.2013 |
Газоанализаторы, MRU мод. Vario Plus Industrial, Delta 2000 CD, Delta 2000 CD-IV, Delta 1600-V, Spectra 2000, Delta 65, Sigma Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16331-97 01.07.2002 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-98 01.11.2003 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35469-07 01.08.2012 |
Газоанализаторы однокомпонентные, Delta 65^(-3) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36875-08 |
Анализатор дымовых газов, SPECTRA 2000 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39002-08 07.12.2023 |
Газоанализаторы, MRU мод. MGA 5, MGA 5+ Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
48157-11 18.08.2026 |
Газоанализаторы, Optima 7 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56750-14 06.03.2019 |
Газоанализаторы, Delta 65, Vario Plus Industrial Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56768-14 14.12.2023 |
Газоанализаторы, OMS420, OMS420RT, OMS420HT Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
56769-14 14.12.2023 |
Газоанализаторы, SWG 200, SWG 200-1, SWG 300, SWG 300-1 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
57153-14 14.02.2024 |
Газоанализаторы, NOVA plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63424-16 16.03.2026 |
Газоанализаторы, DELTA65-S Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63800-16 25.04.2026 |
Газоанализаторы, SWG100-CEM, SWG100-BIO Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76264-19 27.09.2024 |
Газоанализаторы, VARIO plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77158-19 26.12.2024 |
Газоанализаторы, MGA luxx, MGA5 plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78431-20 29.06.2025 |
Газоанализаторы, OMS 420-Ex Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Газоанализаторы (SWG100-CEM, SWG100-BIO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы (SWG100-CEM, SWG100-BIO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1415 | 2950 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2950 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 2950 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2950 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 2950 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SWG mastersoft |
|
Номер версии (идентификационный номер) ПО |
не ниже ПО 11.26.14 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
154D457 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Для идентификации ПО используется файловый менеджер Total Commander.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства газоанализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации газоанализатора типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе "Руководство по эксплуатации газоанализаторов SWG100-CEM, SWG100-BIO".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам SWG100-CEM, SWG100-BIO
ГОСТ 8.578-14 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Техническая документация фирмы-изготовителя "MRU GmbH", Германия.
Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034.
Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 425.
Поверка
Поверкаосуществляется по документу МП 63800-16 "Газоанализаторы SWG100-CEM, SWG100-BIO. Методика поверки", утвержденному ФГУП "ВНИИМС" "25" ноября 2015 г.
Основные средства поверки:
- ГСО-ПГС 10531-2014, 10530-2014, 10546-2014, 10537-2014, 10543-2014. Место нанесения знака поверки обозначено на рисунке 1.
Изготовитель
Фирма "MRU GmbH", Германия
Адрес: Fuchshalde 8-74172 Neckarsulm-Obereisesheim, Germany
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия газоанализаторов основан на непрерывном и селективном измерении объемной доли O2, СО, NO, NO2, SO2, H2S, Н2 электрохимическими сенсорами, объемной доли СО, СО2, NO, NO2, SO2, СН4, С3Н8 инфракрасными сенсорами, объемной доли О2 циркониевым сенсором, объемной доли Н2 термокондуктометрическим сенсором в потоке проходящего газа. Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного насоса. Анализируемый газ проходит через зонд (обогреваемый или необогреваемый), затем, по шлангу (обогреваемому или необогреваемому), в систему охлаждения и фильтрации пробы. Осушенный и очищенный от пыли и грязи газ поступает в измерительные сенсоры. Общее число установленных сенсоров для измерений содержания газов может быть от одного до девяти.
Газоанализаторы позволяют проводить непрерывное измерение от одной точки отбора пробы, а также измерение с периодическим опросом (переключением) нескольких точек отбора пробы (несколько зондов). Количество подключенных к газоанализатору SWG100-CEM зондов может быть один или два, к газоанализатору SWG100-BIO от одного до десяти.
Газоанализаторы SWG100-CEM имеют стандартный блок охлаждения пробы, в газоанализаторах SWG100-BIO блок охлаждения пробы - опциональный.
Газоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет процедурой измерений, продувкой зондов, калибровкой. Диагностика систем газоанализаторов происходит в автоматическом режиме.
Предусмотрен, также вывод информации о превышении заданных пользователем измеренных, расчетных значений и необходимости в сервисном обслуживании.
На передних панелях расположена клавиатура и графический дисплей с подсветкой. Дданные на внешний компьютер выводятся через интерфейс RS485.
Программное обеспечение (ПО) в газоанализаторе SWG100-CEM позволяет, на основании измеренных значений состава и температуры анализируемого газа, рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствующего сенсора), температуру точки росы, коэффициент избытка воздуха 1, а в газоанализаторе SWG100-BIO, кроме этого, низшую и высшую теплотворную способность топлива.

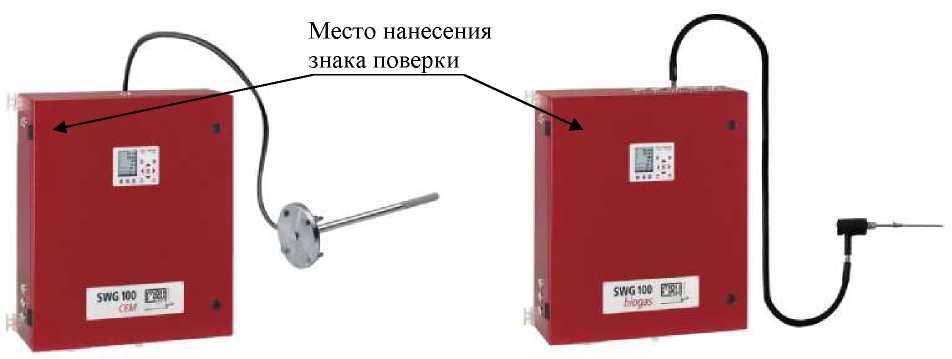

Знак поверки наносится на переднюю панель газоанализатора, а в случае установки на улице на свидетельство о поверке.
Рисунок 1 - Фотография общего вида газоана- Рисунок 2 - Фотография общего вида газоанализаторов SWG100-CEM лизаторов SWG100-BIO
В комплект поставки газоанализатора входит:
- газоанализатор SWG100-CEM, SWG100-BIO (по заказу);
- кабель питания;
- руководство по эксплуатации;
- методика поверки.
Диапазон измерений объемной доли газов и пределы допускаемой основной погрешности измерений газоанализаторами SWGIOO-СЕМ, SWG100-BIO приведены в таблице 2. Таблица 2
|
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности* | |
|
абсолютной, об. доля |
относительной,% | |
|
Канал О2 электрохимический | ||
|
от 0 до 21,0 % |
±0,2 % |
- |
|
Канал О2 циркониевый | ||
|
от 0 до 21,0 % |
±0,2 % |
- |
|
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности* | |
|
абсолютной, об. доля |
относительной,% | |
|
Канал CO электрохимический (1000 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 1000 млн-1 |
±5 млн-1 |
±5 |
|
Канал CO электрохимический (2000 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 2000 млн-1 |
±5 млн-1 |
±5 |
|
Канал CO электрохимический (4000 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 4000 млн-1 |
±10 млн-1 |
±10 |
|
Канал CO элект |
рохимический (10000 млн-1) | |
|
от 0 до 400 млн-1 св. 400 до 10000 млн-1 |
±20 млн-1 |
±10 |
|
Канал CO электрохимический (4 %) | ||
|
от 0 до 0,4 % св. 0,4 до 4 % |
±0,02 % |
±5 |
|
Канал NO электрохимический (500 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 500 млн-1 |
±5 млн-1 |
±5 |
|
Канал NO электрохимический (1000 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 500 млн-1 св. 500 до 1000 млн-1 |
±5 млн-1 |
±5 ±10 |
|
Канал NO электрохимический (2000 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 500 млн-1 св. 500 до 2000 млн-1 |
±5 млн-1 |
±5 ±10 |
|
Канал NO2 электрохимический (200 млн-1) | ||
|
от 0 до 50 млн-1 св. 50 до 100 млн-1 св. 100 до 200 млн-1 |
±5 млн-1 ±10 млн-1 |
±10 |
|
Канал NO2 электрохимический (500 млн-1) | ||
|
от 0 до 50 млн-1 св. 50 до 100 млн-1 св. 100 до 500 млн-1 |
±5 млн-1 ±10 млн-1 |
±10 |
|
Канал SO2 электрохимический (1000 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 1000 млн-1 |
±10 млн-1 |
±10 |
|
Канал SO2 электрохимический (5000 млн-1) | ||
|
от 0 до 200 млн-1 св. 200 до 5000 млн-1 |
±20 млн-1 |
±10 |
|
Канал H2S (1000 млн-1) | ||
|
от 0 до 200 млн-1 св. 200 до 1000 млн-1 |
±20 млн-1 |
±10 |
|
Канал Н2 электрохимический | ||
|
от 0 до 0,4 % св. 0,4 % до 1 % |
±0,04 % |
±10 |
|
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности* | |
|
абсолютной, об. доля |
относительной,% | |
|
Канал СО инфракрасный (3000 млн-1) | ||
|
от 0 до 400 млн-1 св. 400 до 3000 млн-1 |
±20 млн-1 |
±5 |
|
Канал СО инс |
эракрасный (10000 млн-1) | |
|
от 0 до 800 млн-1 св. 800 до 10000 млн-1 |
±40 млн-1 |
±5 |
|
Канал СО инфракрасный (10 %) | ||
|
от 0 до 1 % св. 1 % до 10 % |
± 0,05 % |
±5 |
|
Канал СО инфракрасный (30 %) | ||
|
от 0 до 1,2 % св. 1,2 % до 30 % |
± 0,06 % |
±5 |
|
Канал СО2 инфракрасный(40 %) | ||
|
от 0 до 8 % св. 8 % до 40 % |
±0,4 % |
±5 |
|
Канал СО2 инфракрасный (100 %) | ||
|
от 0 до 5 % св. 5 % до 100 % |
±1 % |
±5 |
|
Канал СН4 инфракрасный (3000 млн-1) | ||
|
от 0 до 400 млн-1 св. 400 до 3000 млн-1 |
±20 млн-1 |
±5 |
|
Канал СН4 инфракрасный (10000 млн-1) | ||
|
от 0 до 800 млн-1 св. 800 до 10000 млн-1 |
±40 млн-1 |
±5 |
|
Канал СН4 инфракрасный (30000 млн-1) | ||
|
от 0 до 2000 млн-1 св. 2000 до 30000 млн-1 |
±100 млн-1 |
±5 |
|
Канал СН4 инфракрасный (4 %) | ||
|
от 0 до 0,4 % св. 0,4 % до 4 % |
±0,04 % |
±5 |
|
Канал СН4 инфракрасный (100 %) | ||
|
от 0 до 10 % св. 10 % до 100 % |
±5 % |
±5 |
|
Канал С3Н8 инфракрасный (5000 млн-1) | ||
|
от 0 до 200 млн-1 св. 200 до 5000 млн-1 |
±20 млн-1 |
±10 |
|
Канал NO инфракрасный (1000 млн-1) | ||
|
от 0 до 400 млн-1 св. 400 до 1000 млн-1 |
±20 млн-1 |
±5 |
|
Канал NO инфракрасный (2000 млн-1) | ||
|
от 0 до 800 млн-1 св. 800 до 2000 млн-1 |
±40 млн-1 |
±5 |
|
Канал NO2 инфракрасный (500 млн-1) | ||
|
от 0 до 100 млн-1 св. 100 до 500 млн-1 |
±10 млн-1 |
±10 |
|
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности* | |
|
абсолютной, об. доля |
относительной,% | |
|
Канал SO2 инфракрасный (2000 млн-1) | ||
|
от 0 до 400 млн-1 св. 400 до 2000 млн-1 |
±40 млн-1 |
±10 |
|
Канал Н2 термокондуктометрический (10 %) | ||
|
от 0 до 5 % св. 5 % до 10 % |
±0,5 % |
±10 |
|
Канал Н2 термокондуктометрический (30 %) | ||
|
от 0 до 20 % св. 20 % до 30 % |
±2 % |
±10 |
|
Канал Н2 термокондуктометрический (50 %) | ||
|
от 0 до 25 % св. 25 % до 50 % |
±2.5 % |
±10 |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне (5...45) °С в долях основной погрешности на каждые 10 °С приведены в таблице 3.
Таблица 3
|
Канал измерения |
Значение |
|
Канал О2электрохимический |
±0,3 |
|
Канал О2 циркониевый |
±0,3 |
|
Канал СОэлектрохимический |
±0,2 |
|
Канал NO электрохимический |
±0,3 |
|
Канал NO2 электрохимический |
±0,3 |
|
Канал SO2 электрохимический |
±0,5 |
|
Канал H2S электрохимический |
±0,5 |
|
Канал Н2 электрохимический |
±0,5 |
|
Канал СО инфракрасный |
±0,3 |
|
Канал СО2 инфракрасный |
±0,3 |
|
Канал SO2 инфракрасный |
±0,5 |
|
Канал NO инфракрасный |
±0,3 |
|
Канал NO2 инфракрасный |
±0,4 |
|
Канал СН4 инфракрасный |
±0,5 |
|
Канал С3Н8 инфракрасный |
±0,5 |
|
Канал Н2 термокондуктометрический |
±0,5 |
Потребляемая мощность, Вт, не более 100
300 (с системой обогрева) Наработка на отказ, час, не менее 18.000
Габариты, мм, не более 700х600х210
Масса (без зондов и проботборных линий), кг, не более: 25
Условия эксплуатации:
-
- диапазон температур измеряемой среды в, °С от 0 до 1700
-
- температура окружающей среды, °С от 5 до 45
-
- относительная влажность воздуха, %
о
-
- температура хранения, С
-
- напряжение питания, В
до 95 (без образования конденсата) от минус 20 до плюс 50 220
-
