Номер по Госреестру СИ: 77158-19
77158-19 Газоанализаторы
(MGA luxx, MGA5 plus)
Назначение средства измерений:
Газоанализаторы MGA luxx, MGA5 plus (далее по тексту - газоанализаторы) предназначены для измерений концентрации кислорода, токсичных и горючих газов, температуры и давления газовых сред в промышленных выбросах при исследовании и контроле технологических процессов. Также, газоанализаторы MGA luxx, MGA5 plus могут быть использованы для контроля точности работы стационарных газоанализаторов экологического и технологического назначения.
Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 26.12.2024
Номер записи -
ID в реестре СИ - 1010829
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Газоанализатор MGA5 plus, MGA5 plus,
Производитель
Изготовитель - Фирма "MRU GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3351 от 2019.12.26 Об утверждении типов средств измерений 58
№155 от 2024.01.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Газоанализаторы (MGA luxx, MGA5 plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77158-19 Газоанализаторы (MGA luxx, MGA5 plus) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
69970-17 Расходомеры электромагнитные (MERA EFM/EFM Ex) Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
|
77158-19 Газоанализаторы (MGA luxx, MGA5 plus) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
82112-21 Расходомеры ("ВоСток") Общество с ограниченной ответственностью "Аква-тэк СП" (ООО "Аква-тэк СП") (РОССИЯ г. Екатеринбург) |
|
77158-19 Газоанализаторы (MGA luxx, MGA5 plus) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
70025-17 Газоанализаторы хроматографические (Хромопласт) Общество с ограниченной ответственностью "ГеоСенсор" (ООО "ГеоСенсор") (РОССИЯ г. Тверь) |
|
77158-19 Газоанализаторы (MGA luxx, MGA5 plus) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
82113-21 Газоанализаторы хроматографические полевые (ГХ-П001.2-2М) Общество с ограниченной ответственностью Научно-производственная компания "Геоэлектроника сервис" (ООО "Геоэлектроника сервис) (РОССИЯ г. Тверь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственная компания "Геоэлектроника сервис" (ООО "Геоэлектроника сервис)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16329-08 01.11.2013 |
Газоанализаторы, MRU мод. SWG 200, SWG 300, OMS 420 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16329-97 01.08.2008 |
Газоанализаторы, MRU SWG 300 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16330-97 01.07.2002 |
Газоанализаторы, MRU 95/3 CD Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-03 01.08.2008 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-08 01.11.2013 |
Газоанализаторы, MRU мод. Vario Plus Industrial, Delta 2000 CD, Delta 2000 CD-IV, Delta 1600-V, Spectra 2000, Delta 65, Sigma Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16331-97 01.07.2002 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-98 01.11.2003 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35469-07 01.08.2012 |
Газоанализаторы однокомпонентные, Delta 65^(-3) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36875-08 |
Анализатор дымовых газов, SPECTRA 2000 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39002-08 07.12.2023 |
Газоанализаторы, MRU мод. MGA 5, MGA 5+ Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
48157-11 18.08.2026 |
Газоанализаторы, Optima 7 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56750-14 06.03.2019 |
Газоанализаторы, Delta 65, Vario Plus Industrial Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56768-14 14.12.2023 |
Газоанализаторы, OMS420, OMS420RT, OMS420HT Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
56769-14 14.12.2023 |
Газоанализаторы, SWG 200, SWG 200-1, SWG 300, SWG 300-1 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
57153-14 14.02.2024 |
Газоанализаторы, NOVA plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63424-16 16.03.2026 |
Газоанализаторы, DELTA65-S Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63800-16 25.04.2026 |
Газоанализаторы, SWG100-CEM, SWG100-BIO Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76264-19 27.09.2024 |
Газоанализаторы, VARIO plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77158-19 26.12.2024 |
Газоанализаторы, MGA luxx, MGA5 plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78431-20 29.06.2025 |
Газоанализаторы, OMS 420-Ex Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы хроматографические полевые (ГХ-П001.2-2М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 9 | 7 | 2 | 0 | 9 | 7 | 2 |
Стоимость поверки Газоанализаторы хроматографические полевые (ГХ-П001.2-2М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО газоанализаторов разработано специально для решения задач измерения концентраций газов, температуры и давления в газоходах. Встроенное ПО газоанализаторов идентифицируется посредством отображения номера версии на дисплее газоанализаторов через меню. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1113 generell |
|
Номер версии (идентификационный номер) ПО |
1.001.xxx |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии ПО должен быть не ниже, указанного номера в таблице 1. | |
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения. Метрологически незначимая часть, состоит из ПО, которое, используется для обеспечения наилучшей наглядности отображения информации.
Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства газоанализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверка осуществляется по документу МП-120/08-2019 «Газоанализаторы MGA luxx, MGA5 plus. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 15 августа 2019 г.Основные средства поверки:
-
- Стандартные образцы состава газовых смесей ГСО 10531-2014, ГСО 10532-2014, ГСО 10537-2014, ГСО 10546-2014, ГСО 10547-2014, ГСО 10563-2015, ГСО 10768-2016;
-
- Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);
-
- Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (рег. № 58668-14);
-
- Калибраторы давления портативные ЭЛМЕТРО-Паскаль-02 (рег. № 48184-11);
-
- Калибраторы температуры ЭЛЕМЕР-КТ-650Н (рег. № 53005-13);
-
- Калибраторы температуры КТ-3 (рег. № 50907-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «MRU GmbH», Германия
Адрес: Fuchshalde 8-74172 Neckarsulm-Obereisesheim, Germany
Телефон: +49 (0) 7132-99620
Факс: +49 (0) 7132-996220
E-mail: info@mru.de
Web-сайт: https://www.mru.eu
Заявитель
Общество с ограниченной ответственностью «МРУ Рус» (ООО «МРУ Рус»)Адрес: 107023, г. Москва, Семеновский пер., д.15 Телефон: +7 (499) 271-60-88
Факс: +7 (499) 271-60-88
E-mail: https://www.mru-rus.ru
Web-сайт: mk@mru-rus.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия газоанализаторов основан на непрерывном и селективном измерении электрохимическими, инфракрасными, и парамагнитными сенсорами, анализируемых компонентов в потоке проходящего газа.
Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного насоса. Анализируемый газ проходит по шлангу через термоэлектрический охладитель пробы и фильтр в измерительный сенсор.
Встроенный микропроцессор управляет процессом измерений. Перед каждым измерением проводится автоматическая диагностика газоанализаторов, продувка сенсоров воздухом и установка нулевых показаний. Предусмотрено автоматическое отключение газоанализаторов, если температура окружающей среды не соответствует условиям эксплуатации.
Газоанализаторы имеют 2 канала измерений температуры. Принцип действия измерителей температуры основан на измерении разности потенциалов, снимаемых с термопары (NiCr-Ni, тип К). Диапазон измерений зависит от типа подключенного зонда.
Газоанализаторы позволяют измерять избыточное и вакуумметрическое давление (разрежение), а также разность давлений газа в неагрессивных средах. Для этого газоанализаторы снабжены тензорезистивными первичными преобразователями давления. При воздействии на чувствительный элемент преобразователя давления происходит его преобразование в электрический сигнал. Значение этого сигнала пропорционально измеряемому давлению. При подключении пневмометрической напорной трубки к входам разности давлений, встроенное программное обеспечение (ПО) позволяет провести расчет скорости потока и объемного расхода.
Газоанализаторы состоят из измерительного блока с встроенным побудителем и термоэлектрическим охладителем пробы в алюминиевом корпусе и могут комплектоваться пробоотборными зондами и линиями. На передней панели расположен графический сенсорный дисплей, который является клавиатурой. Последовательность и размер индикации на «страницах» дисплея, настраивается пользователем.
Газоанализаторы выпускаются в двух модификациях MGA luxx и MGA5 plus, отличие модификаций заключается в количестве и разновидности устанавливаемых сенсоров для измерений концентрации газов, а также в диапазонах измерений концентрации газов.
Программное обеспечение (далее по тексту - ПО) позволяет на основании измеренных значений состава и температуры анализируемого газа, рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствующего сенсора), температуру точки росы, коэффициент избытка воздуха. Полученные результаты выводятся на дисплей, могут быть записаны во встроенную память, или переданы по цифровому или аналоговому интерфейсу. Также, газоанализаторы позволяют провести расчет скорости газового потока и объемного расхода, при наличии опции «расчет скорости».

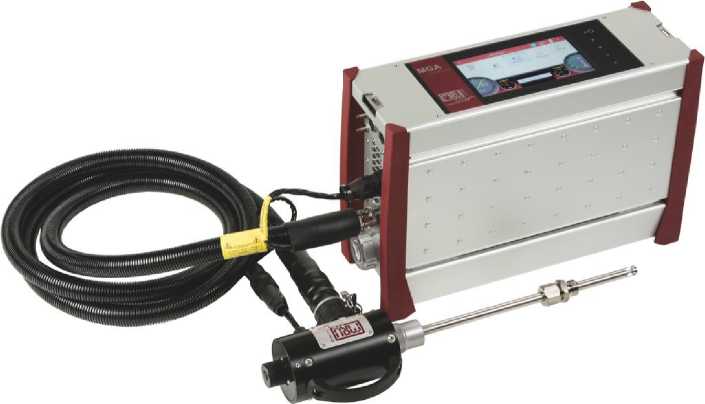

Общий вид газоанализаторов приведен на рисунке 1. Опломбирование газоанализаторов от несанкционированного доступа изготовителем не предусмотрено.
Рисунок 1 - Общий вид газоанализаторов
Основные метрологические и технические характеристики приведены в таблицах 2-5.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности измерений концентрации газов
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности | |
|
MGA luxx |
MGA 5plus | ||
|
Электрохимический сенсор | |||
|
Количество сенсоров |
от 1 до 3 |
1 |
- |
|
Кислород O2 |
от 0 до 21 об. доля % |
от 0 до 21 об. доля % |
±0,2 об. доля % |
|
Сероводород H2S |
от 0 до 1000 млн-1 |
- |
±(5+0,05Сх1)) млн-1 |
|
Водород Н2 |
от 0 до 1000 млн-1 |
- |
±(5+0,05Сх) млн-1 |
|
Инфракрасный сенсор2) | |||
|
Количество сенсоров |
от 3 до 6 |
от 4 до 8 |
- |
|
Оксид углерода СО |
- |
от 0 до 200 млн-1 |
±(2+0,03Сх) млн-1 |
|
- |
от 0 до 500 млн-1 |
±(4+0,03Сх) млн-1 | |
|
от 0 до 1000 млн-1 |
±(10+0,03Сх) млн-1 | ||
|
от 0 до 5000 млн-1 |
±(20+0,035Сх) млн-1 | ||
|
от 0 до 10000 млн-1 |
±(30+0,04Сх) млн-1 | ||
|
от 0 до 10 об. доля % |
±(0,04 +0,035Сх) об. доля % | ||
|
Диоксид углерода СО2 |
от 0 до 10 об. доля % |
±(0,1 +0,035Сх) об. доля % | |
|
от 0 до 40 % |
±(0,4 +0,035Сх) об. доля % | ||
|
Метан CH4 |
- |
от 0 до 200 млн-1 |
±(4+0,03Сх) млн-1 |
|
- |
от 0 до 500 млн-1 |
±(10+0,02Сх) млн-1 | |
|
от 0 до 1 |
000 млн-1 |
±(15+0,035Сх) млн-1 | |
|
от 0 до 10000 млн-1 |
±(25+0,045Сх) млн-1 | ||
|
Пропан C3H8 |
- |
от 0 до 200 млн-1 |
±(3+0,025Сх) млн-1 |
|
- |
от 0 до 500 млн-1 |
±(4+0,03Сх) млн-1 | |
|
от 0 до 1000 млн-1 |
±(5+0,035Сх) млн-1 | ||
|
от 0 до 5000 млн-1 |
±(20+0,035Сх) млн-1 | ||
|
от 0 до 10000 млн-1 |
±(30+0,035Сх) млн-1 | ||
|
Оксид азота NO |
- |
от 0 до 200 млн-1 |
±(2+0,03Сх) млн-1 |
|
- |
от 0 до 500 млн-1 |
±(4+0,03Сх) млн-1 | |
|
от 0 до 1 |
000 млн-1 |
±(20+0,025Сх) млн-1 | |
|
от 0 до 4000 млн-1 |
±(30+0,03Сх) млн-1 | ||
|
Диоксид азота NO2 |
- |
от 0 до 100 млн-1 |
±2 млн-1 |
|
- |
от 0 до 200 млн-1 |
±(4+0,02Сх) млн-1 | |
|
от 0 до 500 млн-1 |
±(5+0,03Сх) млн-1 | ||
|
от 0 до 1000 млн-1 |
±(10+0,025Сх) млн-1 | ||
|
Диоксид серы SO2 |
- |
от 0 до 200 млн-1 |
±(2+0,03Сх) млн-1 |
|
- |
от 0 до 500 млн-1 |
±(5+0,035Сх) млн-1 | |
|
от 0 до 1 |
000 млн-1 |
±(15+0,035Сх) млн-1 | |
|
от 0 до 4 |
000 млн-1 |
±(30+0,03Сх) млн-1 | |
|
Закись азота N2O |
- |
от 0 до 200 млн-1 |
±(2+0,03Сх) млн-1 |
|
- |
от 0 до 500 млн-1 |
±(4+0,03Сх) млн-1 | |
|
Парамагнитный сенсор | |||
|
Кислород О2 |
от 0 до 21 % |
±0,2 об. доля % | |
|
1) Сх - значение измеренной концентрации; | |||
Таблица 3 - Диапазоны измерений и пределы допускаемой погрешности измерений
температуры и давления
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры (в зависимости от применяемого зонда), °С:
|
от 0 до +100 от +50 до +650 от +50 до +1000 |
|
Пределы допускаемой основной погрешности при измерениях температуры, в интервалах:
|
±2 ±1 |
|
Диапазоны измерений разности давления, избыточного (разряжение) давления, кПа |
от -10 до +10 |
|
Пределы допускаемой основной погрешности при измерениях давления, в интервалах:
|
±0,005 ±1,0 |
|
Время установления показаний T0,9, с |
200 |
Таблица 4 - Дополнительные метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности, при изменении температуры окружающей среды в диапазонах: от +5 до +15 о С включ. и св. +25 до +45 о С, на каждые 10 о С, для:
|
0,2/0,3/0,5 0,1 0,1 |
|
1) Конкретное значение приведено в паспорте на газоанализатор (в зависимости от применяемого сенсора и диапазона измерений) | |
Таблица 5 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
290х430х150 |
|
Масса, кг, не более |
10,0 |
|
Токовый выходной сигнал, мА |
Программируемый аналоговый выход от 4 до 20 мА (8шт.) |
|
Условия эксплуатации:
|
от +5 до +45 90 от 84 до 120 |
|
Напряжение питания переменного тока, В |
230 |
|
Максимальная потребляемая мощность, Вт |
105 |
|
Степень защиты по ГОСТ 14254-2015
|
IP20 IP42 |
|
Средняя наработка на отказ, ч |
8000 |
|
Срок службы, лет, не менее |
8 |
