Номер по Госреестру СИ: 57153-14
57153-14 Газоанализаторы
(NOVA plus)
Назначение средства измерений:
Газоанализаторы NOVA plus (далее - газоанализаторы) предназначены для измерений объемной доли O2, СО, NO, NO2, SO2, H2S, СО2, СН4, С3Н8, а также температуры, давления газовых сред в газоходах при контроле производственных процессов.

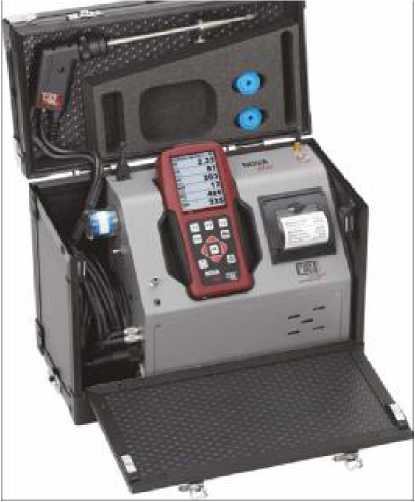

Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 14.02.2029
Номер записи -
ID в реестре СИ - 369962
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Нет данных, Газоанализатор NOVA plus, Газоанализатор MRU GmbH NOVA plus _, NOVA plus (за 1 канал), NOVA plus, -,
Производитель
Изготовитель - Фирма "MRU GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Статистика
Кол-во поверок - 104
Выдано извещений - 2
Кол-во периодических поверок - 59
Кол-во средств измерений - 20
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№476 от 2014.04.15 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57134-14 по 57148-14,39549-14,40589-14,57149-14 по 57155-14,45971-14,57156-14 по 57185-14)
№227 от 2019.02.14 О продлении срока действия свидетельств об утверждении типа средств измерений
№198 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Аккумуляторы и батареи" (ТК 044)
№2830 от 2023.12.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Газоанализаторы (NOVA plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57153-14 Газоанализаторы (NOVA plus) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
86886-22 Газоанализаторы многокомпонентные ("Полар-7") Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16329-08 01.11.2013 |
Газоанализаторы, MRU мод. SWG 200, SWG 300, OMS 420 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16329-97 01.08.2008 |
Газоанализаторы, MRU SWG 300 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16330-97 01.07.2002 |
Газоанализаторы, MRU 95/3 CD Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-03 01.08.2008 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-08 01.11.2013 |
Газоанализаторы, MRU мод. Vario Plus Industrial, Delta 2000 CD, Delta 2000 CD-IV, Delta 1600-V, Spectra 2000, Delta 65, Sigma Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16331-97 01.07.2002 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16331-98 01.11.2003 |
Газоанализаторы, MRU Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35469-07 01.08.2012 |
Газоанализаторы однокомпонентные, Delta 65^(-3) Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36875-08 |
Анализатор дымовых газов, SPECTRA 2000 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39002-08 07.12.2024 |
Газоанализаторы, MRU мод. MGA 5, MGA 5+ Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
48157-11 18.08.2026 |
Газоанализаторы, Optima 7 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56750-14 06.03.2019 |
Газоанализаторы, Delta 65, Vario Plus Industrial Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56768-14 14.12.2029 |
Газоанализаторы, OMS420, OMS420RT, OMS420HT Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56769-14 14.12.2029 |
Газоанализаторы, SWG 200, SWG 200-1, SWG 300, SWG 300-1 Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57153-14 14.02.2029 |
Газоанализаторы, NOVA plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63424-16 16.03.2026 |
Газоанализаторы, DELTA65-S Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63800-16 25.04.2026 |
Газоанализаторы, SWG100-CEM, SWG100-BIO Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76264-19 27.09.2029 |
Газоанализаторы, VARIO plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77158-19 26.12.2029 |
Газоанализаторы, MGA luxx, MGA5 plus Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78431-20 29.06.2025 |
Газоанализаторы, OMS 420-Ex Фирма "MRU GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Газоанализаторы многокомпонентные ("Полар-7")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 1 | 0 | 4 | 1 | 3 | 0 | 3 | |
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 5 | 2 | 0 | 5 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 39 | 5 | 0 | 27 | 1 | 21 | 0 | 21 | |
| ООО "ЭРИС" (RA.RU.310699) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 29 | 6 | 17 | 11 | 0 | 20 | 10 | 10 | ||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы многокомпонентные ("Полар-7")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
1320 | 1922 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 1922 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 1922 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 1922 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 1922 |
Программное обеспечение
Таблица 1
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификацион-ный номер) программм-ного обеспечения |
Цифровой идентификатор про-грамммного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Аппаратное ПО |
NOVA7.mastersoft |
ПО 1.10.10 |
1156211 |
CRC32 |
|
ПО для перепрограммирования анализатора |
NOVA.servicesoft |
V1.11.03 |
0202А41 |
CRC32 |
Для идентификации ПО используется файловый менеджер Total Commander.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
Метрологически незначимая часть ПО используется для обеспечения наилучшей наглядности отображения информации.
Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства газоанализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Степень защиты ПО соответствует уровню "С" в соответствии с МИ 3286-2010.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Диапазон измерений объемной доли газов и пределы допускаемой основной погрешности измерений приведены в таблице 2
Таблица 2
|
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности* | |
|
абсолютной, об. доля |
относительной, % | |
|
Канал О2 | ||
|
от 0 до 21,0 % |
± 0,2 % |
- |
|
Канал CO низкий | ||
|
от 0 до 100 млн-1 св. 100 до 300 млн-1 |
± 5 млн-1 |
± 5 |
|
Канал CO | ||
|
от 0 до 400 млн-1 св. 400 до 4000 млн-1 св. 4000 до 10000 млн-1 |
± 20 млн-1 |
± 5 ± 10 |
|
Канал CO при установленном канале CO низкий | ||
|
св. 300 до 4000 млн-1 св. 4000 до 10000 млн-1 |
± 5 ± 10 | |
|
Канал CO высокий | ||
|
от 0 до 800 млн-1 св. 800 до 4000 млн-1 св. 4000 до 20000 млн-1 |
± 40 млн-1 |
± 5 ± 10 |
|
Канал CO очень высокий | ||
|
от 0 до 0,40 % св. 0,40 до 10,0 % |
± 0,02 % |
± 5 |
|
Канал NO низкий | ||
|
от 0 до 50 млн-1 св. 50 до 300 млн-1 |
± 5 млн-1 |
± 10 |
|
Канал NO | ||
|
от 0 до 100 млн-1 св. 100 до 4000 млн-1 |
± 10 млн-1 |
± 10 |
|
Канал NO (до 4000 млн-1), при установленном канале NO низкий | ||
|
св.300 до 4000 млн-1 |
- |
± 10 |
|
Канал NO2 | ||
|
от 0 до 50 млн-1 св. 50 до 500 млн-1 |
± 5 млн-1 |
± 10 |
|
Канал SO2 | ||
|
от 0 до 100 млн-1 св. 100 до 4000 млн-1 |
± 10 млн-1 |
± 10 |
|
Канал H2S | ||
|
от 0 до 100 млн-1 св. 100 1000 млн-1 |
± 10 млн-1 |
± 10 |
|
Канал СО2 инфракрасный | ||
|
от 0 до 5,0 % |
± 0,2 % |
- |
|
Канал СО2 инфракрасный | ||
|
от 0 до 8,0 % |
± 0,2 % |
- |
|
Канал СО2 инфракрасный | ||
|
от 0 до 6,0% св. 6,0 до 40 % |
± 0,3 % |
± 5 |
|
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности* | |
|
абсолютной, об. доля |
относительной, % | |
|
Канал СО2 инфракрасный | ||
|
от 0 до 10,0 % св. 10,0 до 100 % |
± 0,5 % |
± 5 |
|
Канал СО ин( |
эракрасный (30000 млн-1) | |
|
от 0 до 800 млн-1 св. 800 до 30000 млн-1 |
± 40 млн-1 |
±5 |
|
Канал CO инфракрасный (10 %) | ||
|
от 0 до 0,60 % св. 0,60 до 10 % |
± 0,03 % |
± 5 |
|
Канал СН4 инфракрасный | ||
|
от 0 до 0,40 % св. 0,40 до 4,0 % |
± 0,02 % |
± 5 |
|
Канал С3Н8 инфракрасный | ||
|
от 0 до 400 млн-1 св. 400 до 5000 млн-1 |
± 20 млн-1 |
± 5 |
*при температуре окружающей среды (20 ± 5) оС.
Диапазон измерений температуры и пределы допускаемой основной погрешности каналов измерения температуры приведены в таблице 3.
Таблица 3
|
Диапазон измерений температуры, °С |
Пределы допускаемой основной погрешности | |
|
абсолютной, °С |
относительной, % | |
|
зонд из нержавеющей стали (термоэлектрический преобразователь с НСХ типа "К" для измерений температуры газа, диапазон измерений: от 0 до 650 °С) | ||
|
от 0 до 200 свыше 200 до 650 |
± 2 |
± 2 |
|
зонд из сплава INCONEL (термоэлектрический преобразователь с НСХ типа "К" для измерений температуры газа, диапазон измерений: от 0 до 1000 °С) | ||
|
от 0 до 200 свыше 200 до 1000 |
± 2 |
± 1 |
|
зонд из пластика с открытым ЧЭ (термоэлектрический преобразователь с НСХ типа "К" для измерений температуры воздуха, диапазон измерений: от 0 до 100 °С) | ||
|
от 0 до 100 |
± 1 | |
Диапазон измерений и пределы допускаемой основной погрешности каналов измерения давления приведены в таблице 4.
Таблица 4
|
Диапазон измерений дифференциального давления, избыточного давления, вакуумметрического давления |
Пределы допускаемой погрешности | |
|
абсолютной |
относительной, % | |
|
от минус 2 гПа до 2 гПа от минус 100 гПа до минус 2 гПа от 2 гПа до 100 гПа |
± 0,02 гПа |
+1 +1 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне (5...40) °С в долях основной погрешности на каждые 10 °С приведены в таблице 5.
Таблица 5
|
Канал измерений |
Значение |
|
Канал О2 |
± 0,3 |
|
Канал CO низкий |
± 0,2 |
|
Канал CO |
± 0,2 |
|
Канал NO низкий |
± 0,3 |
|
Канал NO |
± 0,3 |
|
Канал NO2 |
± 0,3 |
|
Канал SO2 |
± 0,5 |
|
Канал H2S |
± 0,5 |
|
Канал СО2 инфракрасный |
± 0,3 |
|
Канал СН4 инфракрасный |
± 0,5 |
|
Канал С3Н8 инфракрасный |
± 0,5 |
|
Канал измерения температуры газа (воздуха) |
± 0,1 |
|
Канал измерения давления |
± 0,1 |
наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации анализатора.
Комплектность средства измеренийВ комплект поставки газоанализатора входит :
- газоанализатор;
- кабель питания ;
- руководство по эксплуатации ;
- методика поверки .
Поверкаосуществляется по документу МП 57153-14 "Инструкция. Газоанализаторы NOVA plus. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 26 декабря 2013 г. и входящему в комплект поставки .
Основные средства поверки:
- ГСО -ПГС 3722-87, 3726-87, 3773-87, 3779-87, 3783-87, 3784-87, 3806-87, 3808-87, 3809-87, 3810-87, 3811-87, 3812-87, 3814-87, 3815-87, 3816-87, 3819-87, 3825-87, 3826-87, 3832-87, 3868-87, 3874-87, 3881-87, 3918-87, 4013-87, 4014-87, 4018-87, 4023-87, 4261-88, 4265-88, 4276-88, 5324-90, 5334-90, 5893-91, 5894-91, 5896-91, 6173-91, 6191-91, 7608-99, 7913-01, 7914-01, 8369-2003, 8736-2006, 8740-2006, 8741-2006, 9170-2008.
Сведения о методиках (методах) измеренийприведены в документе "Руководство по эксплуатации газоанализаторов NOVA plus".
Нормативные и технические документы, устанавливающие требования к газоанализаторам NOVA plus
-
1. ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
-
2. ГОСТ 13320-81Газоанализаторы промышленные автоматические. Общие технические условия
-
3. ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
-
4. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
-
5. ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа Техническая документация фирмы-изготовителя "MRU GmbH", Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении деятельности в области охраны окружающей среды ;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
ИзготовительФирма "MRU GmbH", Германия.
Адрес: Fuchshalde 8-74172 Neckarsulm-Obereisesheim, Germany.
Заявитель
Общество с ограниченной ответственностью "МРУ Рус" (ООО "МРУ Рус") Юр. адрес: 107023, г. Москва, Семеновский пер., д.15.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии Ф. В. Булыгин
М. п.
_____________ 2014 г.
Лист № 3
Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе "Руководство по эксплуатации газоанализаторов NOVA plus".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам NOVA plus
-
1. ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
-
2. ГОСТ 13320-81Газоанализаторы промышленные автоматические. Общие технические условия
-
3. ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
-
4. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
-
5. ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа Техническая документация фирмы-изготовителя "MRU GmbH", Германия.
Поверка
Поверкаосуществляется по документу МП 57153-14 "Инструкция. Газоанализаторы NOVA plus. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 26 декабря 2013 г. и входящему в комплект поставки .
Основные средства поверки:
- ГСО -ПГС 3722-87, 3726-87, 3773-87, 3779-87, 3783-87, 3784-87, 3806-87, 3808-87, 3809-87, 3810-87, 3811-87, 3812-87, 3814-87, 3815-87, 3816-87, 3819-87, 3825-87, 3826-87, 3832-87, 3868-87, 3874-87, 3881-87, 3918-87, 4013-87, 4014-87, 4018-87, 4023-87, 4261-88, 4265-88, 4276-88, 5324-90, 5334-90, 5893-91, 5894-91, 5896-91, 6173-91, 6191-91, 7608-99, 7913-01, 7914-01, 8369-2003, 8736-2006, 8740-2006, 8741-2006, 9170-2008.
Изготовитель
Фирма "MRU GmbH", Германия.Адрес: Fuchshalde 8-74172 Neckarsulm-Obereisesheim, Germany.
Заявитель
Общество с ограниченной ответственностью "МРУ Рус" (ООО "МРУ Рус") Юр. адрес: 107023, г. Москва, Семеновский пер., д.15.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия газоанализаторов основан на непрерывном и селективном измерении объемной доли O2, СО, NO, NO2, SO2, H2S электрохимическими сенсорами и объемной доли СО, СО2, СН4, С3Н 8инфракрасными сенсорами в потоке проходящего газа. Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного насоса. Анализируемый газ проходит в измерительный сенсор по шлангу через сборник конденсата или термоэлектрический охладитель пробы (опция) и фильтр. Общее число установленных сенсоров для измерений содержания газов может быть от одного до девяти. Если в анализаторе присутствует более одного канала измерений СО или NO с разными диапазонами измерений, переключение с меньшего на больший диапазон, происходит автоматически.
Газоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет процессом измерений. Перед каждым измерением проводится автоматическая диагностика газоанализаторов, продувка сенсоров воздухом и установка нулевых показаний. Возможно автоматическое переключение сенсоров при превышении заданного диапазона массовых концентраций оксида углерода и оксида азота. Предусмотрено также автоматическое отключение приборов, если температура окружающей среды не соответствует заданной.
Газоанализаторы имеют 2 канала измерения температуры. Принцип действия измерителей температуры основан на измерении разности потенциалов, снимаемых с термопары (NiCr-Ni, тип К). Диапазон измерений зависит от типа подключенного зонда.
Газоанализаторы позволяют измерять избыточное и абсолютное давление (разрежение), а также разность давлений газа в неагрессивных средах. Для этого газоанализаторы снабжены тен-зорезистивными первичными сенсорами и электронной схемой.
При появлении на входах давления (разности давлений) происходит его преобразование в электрический сигнал. Значение этого сигнала пропорционально измеряемому давлению.
Газоанализаторы состоят из блока газоанализатора и беспроводного управляющего модуля. На управляющем модуле расположена клавиатура и крупный цветной графический дисплей с функцией "zoom", что позволяет индицировать на одной странице 6 параметров в обычном размере или два параметра в крупном размере. Последовательность и размер индикации на "страницах" дисплея, а также количество "страниц" индикации настраивается Пользователем.
Программное обеспечение (ПО) позволяет на основании измеренных значений состава и температуры анализируемого газа, рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствующего сенсора), температуру точки росы, коэффициент избытка воздуха X. Полученные результаты выводятся на дисплей, и встроенный принтер.
Рис.1. Фотография газоанализатора NOVA plus. Блок газоанализатора и управляющий модуль.
