Номер по Госреестру СИ: 63314-16
63314-16 Вакуумметры деформационные
(APR и CPT 200)
Назначение средства измерений:
Вакуумметры деформационные APR и CPT 200 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры деформационные
Рисунок № 1
Внешний вид.
Вакуумметры деформационные
Рисунок № 2
Внешний вид.
Вакуумметры деформационные
Рисунок № 3
Внешний вид.
Вакуумметры деформационные
Рисунок № 4
Внешний вид.
Вакуумметры деформационные
Рисунок № 5
Внешний вид.
Вакуумметры деформационные
Рисунок № 6
Внешний вид.
Вакуумметры деформационные
Рисунок № 7
Внешний вид.
Вакуумметры деформационные
Рисунок № 8
Внешний вид.
Вакуумметры деформационные
Рисунок № 9
Программное обеспечение
Входящие в состав вакуумметров контроллеры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерений давления, прием, обработка и отображение измерительной информации, формирование выходных сигналов; передача данных, включение/выключение реле блокировок для выключения прибора при превышении допустимого давления. С помощью ПО осуществляется автоматическая диагностика состояния прибора, вывод на экран контроллера сообщений об ошибках и передача данных на внешнее устройство.
Лист № 3 Всего листов 7 Идентификационные данные встроенного ПО представлены в таблице 1.
аблица 1
Идентификационные данные (признаки) ПО |
Значение | ||
Идентификационное наименование ПО |
ПО TPG |
ПО DCU |
ПО DPG |
Номер версии (идентификационный номер) ПО |
не ниже 010100 |
не ниже 010100 |
не ниже 010100 |
Цифровой идентификатор ПО |
- |
- |
- |
Информация о версии ПО доступна через меню контроллера: при включении вакуумметра номер версии отображается на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений - средний в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится фотохимическим или другим способом на корпус датчика вакуумметра и типографским способом на титульный лист руководства по эксплуатации вакуумметра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в документах «Вакуумметр деформационный APR. Руководство по эксплуатации» и «Вакуумметр деформационный CPT 200. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам деформационные APR и CPT 200
-
1. ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-10’1-1-106 Па».
-
3. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
-
4. Техническая документация компании Pfeiffer Vacuum GmbH, Германия.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки: для вакуумметров СРТ 200 рабочие эталоны давления (манометры грузопоршневые, калибраторы давления с модулями абсолютного давления, манометры цифровые, преобразователи давления) класса точности 0,05 и выше; для вакуумметров APR рабочие эталоны давления класса точности 0,25 и выше.
Изготовитель
Компания Pfeiffer Vacuum GmbH, Германия Адрес: Berliner Strasse 43, 35614, Asslar, Germany Tel: +49 6441 802-0 Fax: +49 6441 802-1202
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Тел.: (812) 323-96-31, факс: (812) 323-96-30, www.vniim.ru
Конструктивно вакуумметры состоят из измерительного датчика, соединенного электрическим кабелем с внешним измерительным блоком.
Принцип действия датчика основан на использовании зависимости между измеряемым давлением и упругой деформацией пьезорезистивного чувствительного элемента. В качестве чувствительного элемента в датчиках применяется измерительная мембрана, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление подается на мембрану и вызывает ее деформацию, которая приводит к изменению сопротивления пьезорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает на измерительный блок вакуумметра.
В качестве измерительного блока в вакуумметрах APR могут применяться контроллеры TPG или DCU, в вакуумметрах CPT 200 - контроллер DPG 202. Контроллеры предназначены для обеспечения электропитания датчиков, управления работой вакуумметра и цифрового контроля результатов измерений. Допускается использование для электропитания вакуумметров независимого источника питания, при этом считывание выходного сигнала может производиться при помощи цифрового вольтметра или аналого-цифрового преобразователя, не входящих в комплект поставки вакуумметра.
Вакуумметры имеют 7 модификаций, отличающиеся диапазонами измерений, значениями допускаемых погрешностей и перегрузок.
Общий вид вакуумметров приведен на рисунках 1 - 3.
Знак поверки наносится на корпус датчика, входящего в состав вакуумметра, если это позволяют условия эксплуатации, и (или) на свидетельство о поверке вакуумметра.
место знака поверки

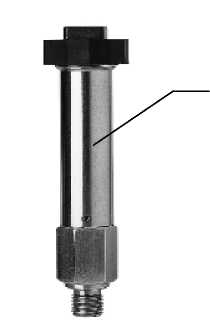

Рисунок 1 - Датчик вакуумметров APR
DCU xxx
TPG 361
TPG 362
место знака поверки
Датчик СРТ 200
TPG 256

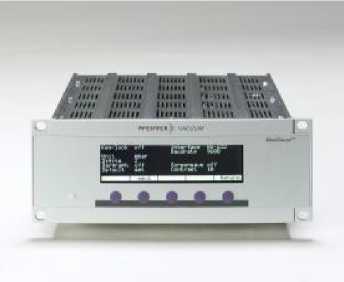

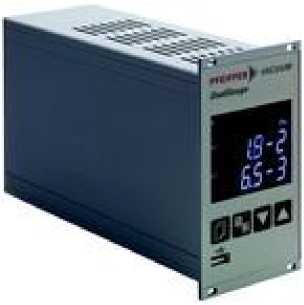

Рисунок 2 - Контроллеры вакуумметров APR

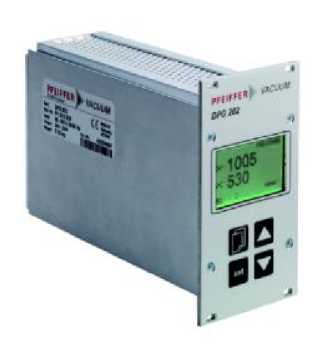

Контроллер DPG 202
Рисунок 3 - Вакуумметр СРТ 200 (датчик в комплекте с контроллером)
Метрологические характеристики вакуумметров приведены в таблицах 2 - 4. Таблица 2
Наименование характеристики |
Значение характеристики | ||||
APR 250 |
APR 260 | ||||
Диапазон показаний, Па |
от 10 до 1,1-105 |
от 10 до 1,1-105 | |||
Диапазон измерений, Па |
от 10 до 1 •Ю5 |
от 10 до 1 •Ю5 | |||
Пределы допускаемой приведенной погрешности измерений , % от диапазона измерений |
±2 |
±1 | |||
Потребляемая мощность, В • А, не более | |||||
для вакуумметров с контроллером: | |||||
• TPG 256 |
60 | ||||
• TPG 361 |
45 | ||||
• TPG 362 |
65 | ||||
• DCU xxx |
450 | ||||
Напряжение питания от сети переменного тока |
220±22 | ||||
(контроллеров), В | |||||
Предельное допускаемое избыточное давление (перегрузка), Па |
3-105 | ||||
Габаритные размеры, мм, не более | |||||
|
33х127 |
33х154 | |||
• TPG 256 |
228,5х241х88 |
228,5х241х88 | |||
• TPG 361 |
285х70,8х128,5 |
285х70,8х128,5 | |||
• TPG 362 |
285х70,8х128,5 |
285х70,8х128,5 | |||
• DCU xxx |
230x106,7x128,5 |
230x106,7x128,5 | |||
Масса, кг, не более | |||||
- датчик |
0,12 | ||||
- контроллер | |||||
• TPG 256 |
2,10 | ||||
• TPG 361 |
1,10 | ||||
• TPG 362 |
1,10 | ||||
• DCU xxx |
2,30 | ||||
Присоединительные фланцы |
ISO-KF DN 16 |
ISO-KF DN 16 | |||
CF-F DN 16 |
Таблица 3
Наименование характеристики |
Значение характеристики | ||||
APR 262 |
APR 265 |
APR 266 | |||
Диапазон показаний, Па |
от 20 |
от 50 |
от 100 | ||
до 2,2405 |
до 5,5-105 |
до 1,1-106 | |||
Диапазон измерений, Па |
от 20 |
от 50 |
от 100 | ||
до 2^105 |
до 5^105 |
до 1-106 | |||
Пределы допускаемой приведенной погрешности измерений , % от диапазона измерений |
±2 | ||||
Потребляемая мощность, В • А, не более | |||||
для вакуумметров с контроллером: | |||||
• TPG 256 |
60 | ||||
• TPG 361 |
45 | ||||
• TPG 362 |
65 | ||||
• DCU xxx |
450 | ||||
Напряжение питания от сети переменного тока (контроллеров), В |
220±22 | ||||
Предельное допускаемое избыточное давление (перегрузка), Па |
5-105 |
7,5-105 |
1,5-106 | ||
Габаритные размеры, мм, не более | |||||
|
33х123 | ||||
• TPG 256 |
228,5х241х88 | ||||
• TPG 361 |
285х70,8х128,5 | ||||
• TPG 362 |
285х70,8х128,5 | ||||
• DCU xxx |
230х106,7х128,5 | ||||
Масса, кг, не более | |||||
- датчик |
0,12 | ||||
- контроллер | |||||
• TPG 256 |
2,10 | ||||
• TPG 361 |
1,10 | ||||
• TPG 362 |
1,10 | ||||
• DCU xxx |
2,30 | ||||
Присоединительные фланцы |
G |
G %" 4VCR |
G %" |
Таблица 4
Наименование характеристики |
Значение характеристики | |
APR 267 |
СРТ 200 | |
Диапазон показаний, Па |
от 50 до 5,5406 |
от 100 до 2-105 |
Диапазон измерений, Па |
от 50 до 5406 |
от 100 до 2405 |
Пределы допускаемой приведенной погрешности измерений , % от диапазона измерений для вакуумметров APR 267 |
±2 | |
для вакуумметров СРТ 200 - в диапазоне от 100 до 1,2-105 Па вкл. |
- |
±0,1 |
- в диапазоне свыше 1,2-105 до 2,0-105 Па |
- |
±1,0 |
Продолжение таблицы 4
Наименование характеристики |
Значение характеристики | |
APR 267 |
СРТ 200 | |
Потребляемая мощность, А, не более для вакуумметров с контроллером: | ||
• TPG 256 |
60 |
- |
• TPG 361 |
45 |
- |
• TPG 362 |
65 |
- |
• DCU xxx |
450 |
- |
• DPG 202 |
- |
45 |
Напряжение питания от сети переменного тока |
220±22 | |
(контроллеров), В | ||
Предельное допускаемое избыточное давление (перегрузка), Па |
7,5-106 |
4-105 |
Габаритные размеры, мм, не более | ||
- датчик с эл. коннектором (диаметр х высота) |
33х128 |
- |
(длинахширинахх высота) |
- |
66х45х107 |
- контроллер (длинахширинахвысота) | ||
• TPG 256 |
228,5х241х88 |
- |
• TPG 361 |
285х70,8х128,5 |
- |
• TPG 362 |
285х70,8х128,5 |
- |
• DCU xxx |
230х106,7х128,5 |
- |
• DPG 202 |
- |
189x71x128,5 |
Масса, кг, не более | ||
- датчик |
0,12 |
0,20 |
- контроллер | ||
• TPG 256 |
2,10 |
- |
• TPG 361 |
1,10 |
- |
• TPG 362 |
1,10 |
- |
• DCU xxx |
2,30 |
- |
• DPG 202 |
- |
0,75 |
Присоединительные фланцы |
G |
ISO-KF DN 16 |
G %" |
Средняя наработка до метрологического отказа, ч 15000
Средний срок службы, лет 5
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С
вакуумметров CPT 200 от 5 до 50
вакуумметров APR от 10 до 80
-
• относительная влажность воздуха (без конденсации), %, не более
-
• атмосферное давление, кПа от 75 до 106,7
