Номер по Госреестру СИ: 62158-15
62158-15 Вакуумметры широкодиапазонные
(PKR, PBR, IMR, HPT, MPT)
Назначение средства измерений:
Вакуумметры широкодиапазонные PKR, PBR, IMR, НРТ, МРТ (далее по тексту -вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 1
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 2
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 3
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 4
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 5
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 6
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 7
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 8
Внешний вид.
Вакуумметры широкодиапазонные
Рисунок № 9
Программное обеспечение
Входящие в состав вакуумметров контроллеры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерений давления, прием, обработка и отображение измерительной информации, формирование выходных сигналов; передача данных, включение/выключение реле блокировок для выключения прибора при превышении допустимого давления. С помощью ПО осуществляется автоматическая диагностика состояния прибора, вывод на экран контроллера сообщений об ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) ПО |
Значение | ||
Идентификационное наименование ПО |
ПО TPG |
ПО DCU |
ПО DPG |
Номер версии (идентификационный номер) ПО |
не ниже 010100 |
не ниже 010100 |
не ниже 010100 |
Цифровой идентификатор ПО |
- |
- |
- |
Информация о версии ПО доступна через меню контроллера: при включении вакуумметра номер версии отображается на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений вакуумметров с контроллерами TPG, DCU, DPG - средний в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится фотохимическим или другим способом на корпус датчика вакуумметра и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на вакуумметр соответствующей модификации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам широкодиапазонным PKR, PBR, IMR, HPT, MPT-
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па».
-
3 Техническая документация фирмы Pfeiffer Vacuum GmbH, Германия
Поверка
Поверкаосуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».
Основным средством поверки является установка эталонная вакуумметрическая редукционная ВОУ-1, диапазон измерений 10-7 - 103 Па, относительная погрешность ±(7-3) %.
Изготовитель
Компания Pfeiffer Vacuum GmbH, Германия
Адрес: Berliner Strasse 43, 35614, Asslar, Germany,
Tel: +49 6441 802-0, Fax: +49 6441 802-1202
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., д.19
тел.: (812) 323-96-31, факс: (812) 323-96-30, www.vniim.ru.
Конструктивно вакуумметры состоят из измерительного датчика, соединенного электрическим кабелем с внешним измерительным блоком.
Датчик представляет собой комбинированный прибор, в котором в одном корпусе объединены два преобразователя: тепловой преобразователь Пирани и магнитный электроразрядный преобразователь (холодный катод) в модификациях PKR и MPT; тепловой преобразователь Пирани и ионизационный преобразователь (горячий катод) в модификациях PBR, IMR и HPT. Принцип действия теплового преобразователя основан на зависимости теплопроводности разреженного газа от измеряемого давления, инверсно-магнетронного преобразователя - на зависимости тока электрического разряда в магнитном поле от измеряемого давления, ионизационного датчика - на зависимости ионного тока, образованного в газе в результате ионизации молекул разреженного газа, от измеряемого давления. Тип используемого преобразователя определяется автоматически в зависимости от значения измеряемого давления. Выходные сигналы датчиков мультиплексированы на один выходной сигнал давления, значение которого отображается на дисплее измерительного блока.
В качестве измерительного блока в вакуумметрах PKR, PBR и IMR могут применяться контроллеры TPG 256, TPG 361, TPG 362, или DCU ххх; в вакуумметрах HPT и MPT -контроллер DPG 202. Контроллеры предназначены для обеспечения электропитания датчиков, управления работой вакуумметра и цифрового контроля результатов измерений. Допускается использование для электропитания вакуумметров независимого источника питания, при этом считывание выходного сигнала может производиться при помощи цифрового вольтметра или аналого-цифрового преобразователя, не входящих в комплект поставки вакуумметра.
Вакуумметры имеют 8 модификаций, отличающиеся модификациями датчика и контроллера, входящих в их состав, а также присоединительными фланцами датчика, от типа которых зависит диапазон измерений прибора. Датчики вакуумметров PKR 360 и PKR 361 могут быть выполнены в исполнении, предназначенном для работы в агрессивных средах, они имеют керамическое напыление и обозначаются PKR 360С и PKR 361С.

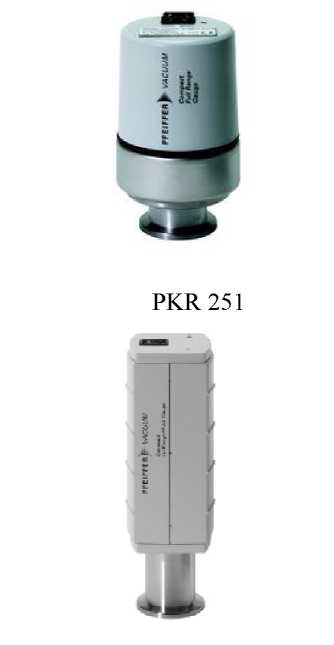

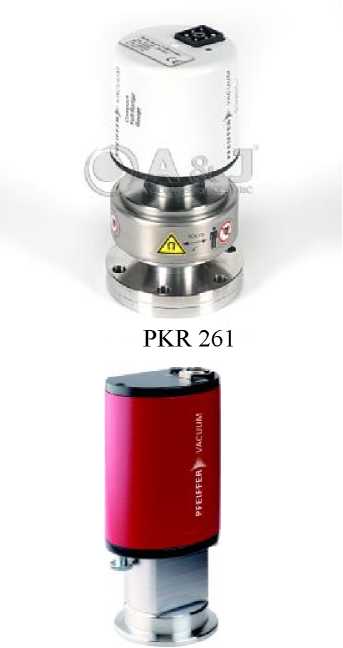

Общий вид датчиков приведен на рисунке 1, контроллеров - на рисунке 2.
PBR 260 и IMR 265
HPT 200
PKR 360 и PKR 361
MPT 200
Рисунок 1 - Датчики, входящие в состав вакуумметров
TPG 361
TPG 256
TPG 362
DCU xxx
DPG 202

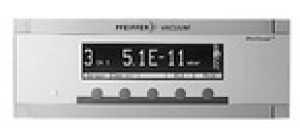

Рисунок 2 - Контроллеры, входящие в состав вакуумметров
приведены в таблицах 2 и 3.
Таблица 2
Наименование характеристики |
Значение характеристики | ||
PKR 251, PKR 261 PKR 360, PKR 361 |
PBR 260 |
IMR 265 | |
Диапазон показаний, Па |
от 5^10-/ до 105 |
от 540"8 до 105 |
от 240"4 до 105 |
Диапазон измерений, Па |
от 540"7 до 103 |
от 10-7 до 103 |
от 240"4 до 103 |
- c фланцами CF-F | |||
- c фланцами ISO-KF |
от 540"5до 103 |
от 540"5до 103 |
от 240"4 до 103 |
Пределы допускаемой относительной погрешности измерений, % от измеряемой величины
| |||
±(от 100 до 50) | |||
±30 | |||
Потребляемая мощность, А, не более | |||
для вакуумметров с контроллером: | |||
• TPG 256 |
60 | ||
• TPG 361 |
45 | ||
• TPG 362 |
65 | ||
• DCU xxx |
450 | ||
Напряжение питания контроллеров от сети переменного тока, В |
220±22 |
Продолжение таблицы 2
Предельное допускаемое избыточное давление (перегрузка), Па |
5-105 | ||
Габаритные размеры, мм, не более | |||
- датчик (высотахдиаметр)/ |
123х63,5 |
- |
- |
(длинахширинахвысота) |
- |
67х51х159 |
67x51x153 |
- контроллер (длинахширинах хвысота) | |||
• TPG 256 |
228,5х241х88 |
228,5х241х88 |
228,5x241x88 |
• TPG 361 |
285х70,8х128,5 |
285х70,8х128,5 |
285x70,8x128,5 |
• TPG 362 |
285х70,8х128,5 |
285х70,8х128,5 |
285x70,8x128,5 |
• DCU xxx |
230x106,7x128,5 |
230x106,7x128,5 |
230x106,7x128,5 |
Масса, кг, не более | |||
- датчик |
1,0 |
0,6 | |
- контроллер | |||
• TPG 256 |
2,10 |
2,10 | |
• TPG 361 |
1,10 |
1,10 | |
• TPG 362 |
1,10 |
1,10 | |
• DCU xxx |
2,3 |
2,3 | |
Присоединительные фланцы |
ISO-KF DN25; ISO-KF DN40; CF-F DN40 |
Таблица 3
Наименование характеристики |
Значение характеристики | |||
HPT 200 |
МРТ 200 | |||
Диапазон показаний, Па |
от 540-8 до 105 |
от 540-/ до 105 | ||
Диапазон измерений, Па |
от 10-7 до 103 |
от 540-7 до 103 | ||
- c фланцами CF-F | ||||
- c фланцами ISO-KF |
от 540-5до 103 |
от 540-5до 103 | ||
Пределы допускаемой относительной погрешности измерений, % от измеряемой величины
| ||||
±(о |
т 100 до 50) | |||
±30 | ||||
Потребляемая мощность, А, не более |
45 | |||
Напряжение питания контроллеров от |
220±22 | |||
сети переменного тока, В | ||||
Предельное допускаемое избыточное давление (перегрузка), Па |
5-105 | |||
Габаритные размеры, мм, не более | ||||
|
66x45x145 |
66x45x155 | ||
xширинаxвысота) |
189x71x128,5 |
189x71x128,5 | ||
Масса, кг, не более | ||||
- датчик |
0,80 |
1,00 | ||
- контроллер DPG202 |
0,75 |
0,75 | ||
Присоединительные фланцы |
ISO-KF DN25; ISO-KF DN40; CF-F DN40 |
Средняя наработка до метрологического отказа, ч
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С от 5 до 50
-
• относительная влажность воздуха (без конденсации), %, не более
-
• атмосферное давление, кПа от 75 до 106,7
