Номер по Госреестру СИ: 63031-16
63031-16 Вакуумметры тепловые
(TPR, TPG 201, PPT 200)
Назначение средства измерений:
Вакуумметры тепловые TPR, TPG 201, PPT 200 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры тепловые
Рисунок № 1
Внешний вид.
Вакуумметры тепловые
Рисунок № 2
Внешний вид.
Вакуумметры тепловые
Рисунок № 3
Внешний вид.
Вакуумметры тепловые
Рисунок № 4
Внешний вид.
Вакуумметры тепловые
Рисунок № 5
Внешний вид.
Вакуумметры тепловые
Рисунок № 6
Внешний вид.
Вакуумметры тепловые
Рисунок № 7
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой приборов. ПО выполняет следующие функции: выбор единицы измерений давления, прием, обработка и отображение измерительной информации. С помощью ПО осуществляется также автоматическая диагностика состояния всех вакуумметров, вывод на дисплей вакуумметра или контроллера сообщений об ошибках и передача данных на внешнее устройство. ПО контроллеров, входящих в состав вакуумметров TPR и PPT 200, дополнительно осуществляет формирование выходных сигналов; передачу данных, включение/выключение реле блокировок для выключения вакуумметров при превышении допустимого давления.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) ПО |
Значение | ||
Идентификационное наименование ПО |
ПО TPG |
ПО DCU |
ПО DPG |
Номер версии (идентификационный номер) ПО |
не ниже 010100 |
не ниже 010100 |
не ниже 010100 |
Цифровой идентификатор ПО |
- |
- |
- |
Информация о версии ПО доступна через меню прибора: при включении вакуумметра номер версии отображается на дисплее вакуумметра TPG 201 или контроллера вакуумметров TPR и PPT 200.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений - средний в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится фотохимическим или другим способом на корпус вакуумметра TPG 201, на корпуса датчиков TPR 270, TPR 280, TPR 281, РРТ 200, и типографским способом на титульные листы руководств по эксплуатации вакуумметров.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации на вакуумметр соответствующей модификации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам тепловым TPR, TPG 201, PPT 200
-
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па».
-
3 Техническая документация компании Pfeiffer Vacuum GmbH, Германия
Поверка
Поверкаосуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».
Основным средством поверки является установка эталонная вакуумметрическая редукционная ВОУ-1, диапазон измерений 10-7 - 103 Па, относительная погрешность ±(7-3) %.
Изготовитель
Компания Pfeiffer Vacuum GmbH, Германия
Адрес: Berliner Strasse 43, 35614, Asslar, Germany
Tel: +49 6441 802-0, Fax: +49 6441 802-1202
Заявитель
ООО «БЛМ Синержи»
ИНН 7718609666
Юридический адрес: 107076, г. Москва, Колодезный пер., 3, стр.26, оф. 212 Фактический адрес: 107023, г. Москва, ул. Электрозаводская, 24
Тел. (495) 781-39-39 Факс (495) 781-35-91
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Тел.: (812) 323-96-31, факс: (812) 323-96-30, www.vniim.ru
Принцип действия вакуумметров основан на зависимости теплопроводности разреженного газа от давления.
В процессе откачки происходит разряжение газовой среды в рабочем объёме измерительного преобразователя вакуумметра, что приводит к изменению теплопроводности газа и, как следствие, к изменению температуры тонкой нагретой проволоки (нити накала преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает для обработки на вход измерительного блока вакуумметра.
Конструктивно вакуумметры состоят из теплового измерительного преобразователя сопротивления (датчика) и измерительного блока. В вакуумметре TPG 201 датчик и измерительный блок расположены в общем корпусе, в вакуумметрах TPR и PPT 200 выполнены в отдельных корпусах и соединены электрическим кабелем. Значение измеренного абсолютного давления в вакуумметре TPG 201 отображается на встроенном дисплее вакуумметра, в вакуумметрах TPR и PPT 200 - на дисплее измерительного блока.
В качестве измерительного блока в вакуумметрах TPR могут применяться контроллеры TPG 256, TPG 361, TPG 362, или DCU ххх; в вакуумметрах РРТ 200 - контроллер DPG 202. Контроллеры предназначены для обеспечения электропитания датчиков, управления работой вакуумметра и цифрового контроля результатов измерений. Допускается использование для электропитания вакуумметров TPR и PPT 200 независимого источника питания, при этом считывание выходного сигнала может производиться при помощи цифрового вольтметра или аналого-цифрового преобразователя, не входящих в комплект поставки вакуумметра.
Вакуумметры имеют 5 модификаций, отличающиеся модификациями датчика и контроллера, входящих в их состав. Датчики вакуумметров TPR 281 выполнены в коррозионностойком исполнении (нить накала изготовлена из никеля) и могут применяться для работы в агрессивных средах.
Общий вид вакуумметров приведен на рисунках 1 - 4.
Знак поверки наносится на корпус датчика, входящего в состав вакуумметра, если это позволяют условия эксплуатации, и (или) на свидетельство о поверке.
место знака поверки
TPR 280 и TPR 281
DCU xxx
место знака поверки

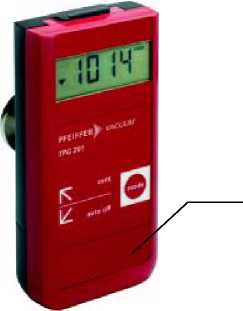

Рисунок 1 - Вакуумметр TPG 201

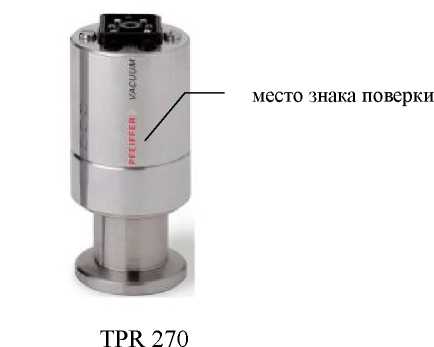

Рисунок 2 - Датчики вакуумметров TPR
TPG 256

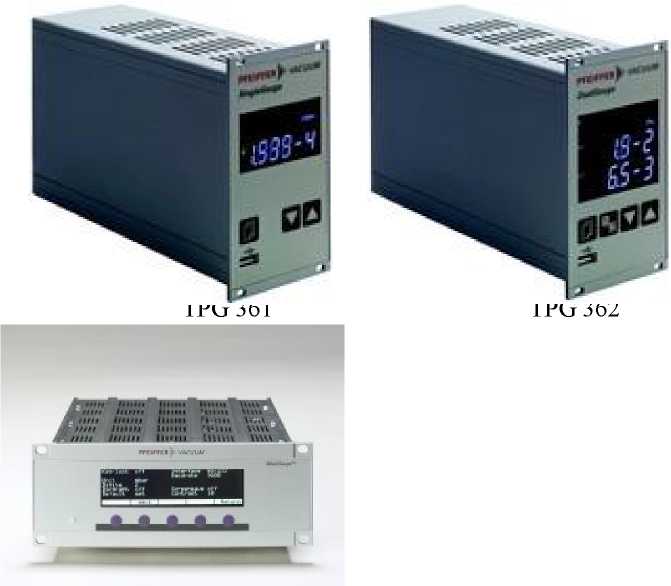

Рисунок 3 - Контроллеры, входящие в состав вакуумметров TPR
место знака поверки
Датчик РРТ 200

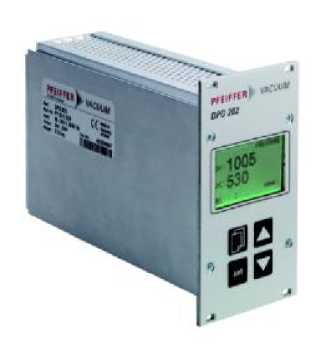

Контроллер DPG 202, входящий в состав вакуумметров TPR
Рисунок 4 - Вакуумметр РРТ 200 (датчик в комплекте с контроллером)
Вакуумметров модификаций TPR 270, TPR 280, TPR 281, РРТ 200:
Датчик - 1 шт.
Контроллер - 1 шт.
Кабель соединительный - 1 шт.
Руководство по эксплуатации вакуумметра соответствующей модификации - 1 экз.
Руководство по эксплуатации контроллера соответствующей модификации - 1 экз.
Вакуумметров модификации TPG 201:
Вакуумметр - 1 шт.
Руководство по эксплуатации вакуумметра TPG 201 - 1 экз.
Таблица 2
Наименование характеристики |
Значение характеристики | |||
TPR 270 |
TPR 280, TPR 281 | |||
Диапазон показаний, Па |
от 10-2 до 105 |
от 540-2 до 105 | ||
Диапазон измерений, Па |
от 10-2 до 103 |
от 540-2 до 103 | ||
Пределы допускаемой относительной погрешности измерений, % от измеряемой | ||||
величины | ||||
|
±50 | |||
±30 | ||||
Потребляемая мощность, В • А, не более | ||||
для вакуумметров с контроллером: | ||||
• TPG 256 |
60 | |||
• TPG 361 |
45 | |||
• TPG 362 |
65 | |||
• DCU xxx |
450 | |||
Напряжение питания от сети переменного |
220±22 | |||
тока (контроллеров), В | ||||
Предельное допускаемое избыточное давление (перегрузка), Па |
5-105 | |||
Габаритные размеры, мм, не более | ||||
- датчик (диаметрхвысота) |
32х94 |
- | ||
(длинахширинахвысота) |
- |
33х20,5х84 | ||
- контроллер (длинахширинахвысота) | ||||
• TPG 256 |
228,5х241х88 |
228,5х241х88 | ||
• TPG 361 |
285х70,8х128,5 |
285х70,8х128,5 | ||
• TPG 362 |
285х70,8х128,5 |
285х70,8х128,5 | ||
• DCU xxx |
230x106,7x128,5 |
230x106,7x128,5- | ||
Масса, кг, не более | ||||
- датчик |
0,2 | |||
- контроллер | ||||
• TPG 256 |
2,1 | |||
• TPG 361 |
1,1 | |||
• TPG 362 |
1,1 | |||
• DCU xxx |
2,3 | |||
ISO-KF DN 16, CF DN 16 |
ISO-KF DN 16, | |||
Присоединительные фланцы |
CF DN 16, 1/8" NPT, 8 VCR |
Таблица 3
Наименование характеристики |
Значение характеристики | |
TPG 201 |
РРТ 200 | |
Диапазон показаний, Па |
от 540-2 до 105 |
от 10-2 до 105 |
Диапазон измерений, Па |
от 540-2 до 103 |
от 10-2 до 103 |
Пределы допускаемой относительной | ||
погрешности измерений, % от измеряемой | ||
величины | ||
- в диапазоне от 10-2 до 10-1 Па |
±50 | |
- в диапазоне свыше 10-1 до 103 Па |
±30 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики | |
TPG 201 |
РРТ 200 | |
Потребляемая мощность, В • А, не более |
0,15 |
45 |
Напряжение питания от сети переменного тока (контроллера DPG202), В |
- |
220±22 |
Напряжение питания постоянного тока (вакуумметра TPG 201), В | ||
- от элемента питания |
9 |
- |
- от внешнего ИП |
12 |
- |
Предельное допускаемое избыточное давление (перегрузка), Па |
5-105 | |
Габаритные размеры, мм, не более - датчик/вакуумметр (длинах ширинах хвысота) |
60х47х120 |
66х45х107 |
- контроллер DPG202 (длинахширинах хвысота) |
- |
189x71x128,5 |
Масса, кг, не более | ||
- датчик/вакуумметр |
0,2 |
1,0 |
- контроллер DPG 202 |
- |
0,75 |
Присоединительные фланцы |
ISO-KF DN 16 |
ISO-KF DN16 |
CF DN16 |
Средняя наработка до метрологического отказа, ч
Условия эксплуатации:
-
• диапазон рабочих температур окружающего воздуха, °С от 5 до 50
-
• относительная влажность воздуха (без конденсации), %, не более
-
• атмосферное давление, кПа от 75 до 106,7
