Номер по Госреестру СИ: 63250-16
63250-16 Расходомеры-счетчики массовые
(TRICOR)
Назначение средства измерений:
Расходомеры-счетчики массовые TRICOR (далее - расходомеры) предназначены для измерений объемного и массового расхода, плотности, температуры, объема и массы жидкости, газоконденсата или газа.
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.02.2021
Номер записи - 154442
ID в реестре СИ - 376842
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТСМ 3100, Нет модификации, Tricor, мод. TCM230K, Tricor, мод. TCM065K, TRICOR ТСМ 0650-FA-HGSS-HZZS-Exn, TRICOR ТСМ 0650, TRICOR мод. TCM 0650, TRICOR мод. TCM 0325, TRICOR CORIOLIS MASS FLOW METER TCM 0650-FA-HGSS-HZZS-Exn, TRICOR CORIOLIS FLOW METER ТСМ0650-FA-HGSS-HZZS-Exn, TRICOR, TCM3100, TCM230K, TCM 3100-FK-EBSS-CSDS-ExR-24, TCM 3100,
Производитель
Изготовитель - Компания "KEM Kuppers Elektromechanik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Статистика
Кол-во поверок - 51
Выдано извещений - 9
Кол-во периодических поверок - 43
Кол-во средств измерений - 37
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№151 от 2016.02.17 Об утверждении типов средств измерений
№2619 от 2021.11.22 Об утверждении типов средств измерений
№1860 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
№28 от 2023.01.11 О внесении изменений в сведения об утвержденных типах средств измерений
№2659 от 2023.12.11 ПРИКАЗ_Об утверждении типов средств измерений (17)
№217 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Расходомеры-счетчики массовые (TRICOR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Расходомеры-счетчики массовые (TRICOR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 3 | 3 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 27 | 0 | 27 | 8 | 27 | 0 | 27 | |||
| ФГУП "ВНИИР" (74) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счетчики массовые (TRICOR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 16731 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
11460 | 16731 |
|
ФБУ УРАЛТЕСТ Свердловская область |
27302 | 16731 |
Программное обеспечение
Расходомеры имеют встроенное и внешнее (TricorConfigurator) программное обеспечение (ПО).
Встроенное ПО имеет следующие основные функции:
-расчет расхода, плотности и температуры по результатам измерений сигналов, формируемых на индуктивных детекторах и на температурном сопротивлении;
-расчет массы или объема по результатам измерений расхода;
-вывод через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
-контроль значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Внешнее ПО „Tricor Configurator“ инсталлируется на ПК и используется для обмена информации с электронным блоком расходомера TRICOR через последовательный порт. „Tricor Configurator“ предназначен как для индикации измерительной и диагностической информации так и для изменения настроек прибора.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значения | ||
|
1 |
2 |
3 |
4 |
|
Наименование ПО |
ПО датчика расхода |
ПО индикаторного/ настроечного модуля |
ПО TRICOR Configurator |
|
Номер версии (идентификационный номер) ПО |
Не ниже «версия Mv3.00» |
Не ниже «версия Dv3.00» |
Не ниже «версия TCv3.00» |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на корпус расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Расходомеры-счетчики массовые TRICOR. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам массовым TRICOR.
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
ГОСТ Р 8.618-2014 “ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа”.
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0264-2015 «Расходомеры-счетчики массовые TRICOR. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 июня 2015 г.
Перечень эталонов, применяемых при поверке:
- Поверочная установка для жидкостей с диапазоном расхода, соответствующим поверяемому расходомеру-счетчику и погрешностью не более 1/3 от погрешности погрешности расходомера;
-Термометр ртутный стеклянный лабораторный по ГОСТ 28498-90, цена деления 0,1 оС;
- Барометр PTB220 кл. А (± 20 Па);
- Анализатор плотности жидкости DMA-HP, диапазон измерений плотности от 0 до 3000 кг/м3, пределы допускаемой абсолютной погрешности измерений плотности ± 0,1 кг/м3.
Знак поверки в виде голографической наклейки наносится свидетельство о поверке.
Изготовитель
Компания «КЕМ Kuppers Elektromechanik GmbH», Г ермания
Адрес:, Liebigstr. 5, D-85757 Karlsfeld Тел. 49-8131-5939-1131
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» Адрес: 190005, Санкт-Петербург, Московский проспект, 19
E-mail: info@vniim.ru
Тел. (812) 251-76-01, факс (812) 713-01-14
Принцип действия расходомеров основан на эффекте Кориолиса. Датчик массового расхода (первичный преобразователь) расходомера представляет собой две измерительные трубы омегообразной (модели TCM 0100, TCM 0325, ТСМ 0450, TCM 0650, TCM 1550, TCM 3100) и U-образной конструкции (модели TCM 5500, TCM 7900, TCM 028K, TCM 065K, TCM 230K, TCM 430K), с двумя индуктивными детекторами, расположенными по краям измерительных труб. Колебания измерительных труб возбуждаются и поддерживаются с помощью задающей катушки, помещенной в центре изгиба труб.
При протекании измеряемой среды через измерительные трубы возникает Кориолисова сила, которая приводит к деформации противоположных сторон измерительных труб. Изменение положения концов труб измеряется индукционными детекторами, выходной сигнал которых (разность фаз электрического сигнала) пропорционален массовому расходу измеряемой среды.
Для определения плотности измеряемой среды используется значение частоты колебаний измерительных трубок, которая пропорциональна плотности среды. Измерение температуры происходит с помощью датчика температуры Pt1000. Датчик расположен в одной из измерительных трубок.
Опциально расходомер может быть оснащён функцией корректировки по давлению, позволяющей учитывать влияние давления на точность измерений массомера при помощи специальных алгоритмов расчёта. Подключение датчика давления в данном случае производится по входу 4...20 мА или RS485. Это требуется для соблюдения метрологических характеристик при условии, что давление в трубе колеблется на 5 МПа и более.
Расходомеры состоят из первичного преобразователя массового расхода и блока управления модификаций ТСЕ 8х01, 8х11, 8х12, которые отличаются способом монтажа, материалом корпуса и питанием.
Расходомеры выпускаются с маркировками взрывозащиты, приведенными в таблице 1.
|
Таблица 1 - Модификации расходомера-счетчика массового TRICOR, устройства в составе расходомера-счетчика массового TRICOR |
Маркировка взрывозащиты |
|
Расходомеры-счетчики массовые TRICOR, компактная ве |
рсия: |
|
ТСМ***-**-****-С***-Ех-** |
1Exd[ia]IIBT4 Х или 1Exd[ia]IICT4 Х |
|
Датчики в составе расходомера-счетчика массового T электронным блоком: |
RICOR, версия с выносным |
|
Датчики ТСМ ***-**-****-****- Ех-** |
IExiaIIBT2.Т4 Х или 1ExiaIICT2...T4 Х |
|
Электронный блок в составе расходомера-счетчика массового TRICOR, версия с выносным электронным блоком: | |
|
1СЕ 80**- Е-****-^^у-** 80** -I- ****-~Е'У-** ТСЕ 80**-^****-Ех-** |
1ExdiaIIBT4 Х или 1ExdiaIICT4 Х |
|
ТСЕ 80**-Е-****-Ех-** |
[Exia] IIB или [Exia] IIC |
При работе в агрессивных средах, измерительные трубы первичного преобразователя массового расхода могут быть изготовлены из нержавеющей стали (по запросу из хастеллоя, титана, тантала, никелевого сплава).
Расходомеры выпускаются следующих моделей: TCM 0100, TCM 0325, ТСМ 0450, TCM 0650, TCM 1550, TCM 3100, TCM 5500, TCM 7900, TCM 028K, TCM 065K, TCM 230K, TCM 430K, отличающихся по конструкции первичного преобразователя расхода (омегообразной или U-образной конструкции), диапазонами диаметров условного прохода и максимальным рабочим давлением.
Расходомеры обеспечивают:
-
- формирование цифрового сигнала в стандарте интерфейсов RS485(Modbus), HART, Foundation Fieldbus, несущих информацию о результатах измерений и диагностике;
-
- формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального результатам измерений расхода, массы, объема, плотности или температуры;
-
- формирование импульсного сигнала, пропорционального результатам измерений расхода, массы или объема;
-
- отображение результатов измерений и диагностики на жидкокристаллическом дисплее
На дисплее во время проведения измерений отображаются следующие значения
измеряемых величин в цифровом виде:
-
- текущий массовый или объемный расход;
-
- масса, объем;
-
- плотность, температура.
Внешний вид расходомеров приведен на рис.1. Блок управления не опломбируется, т.к. пользователю требуется доступ к нему для подключения питания, вывода аналоговых или импульсных сигналов и настройки прибора. Имеется парольная защита при помощи кодов доступа калибровочных коэффициентов и констант, используемых встроенным ПО.
Внешний вид моделей TCM 5500, TCM 7900, TCM 028K, TCM 065K со встроенным электронным блоком
Внешний вид моделей TCM 0100, TCM 0325, ТСМ 0450, TCM 0650, TCM 1550, TCM 3100 со встроенным электронным блоком

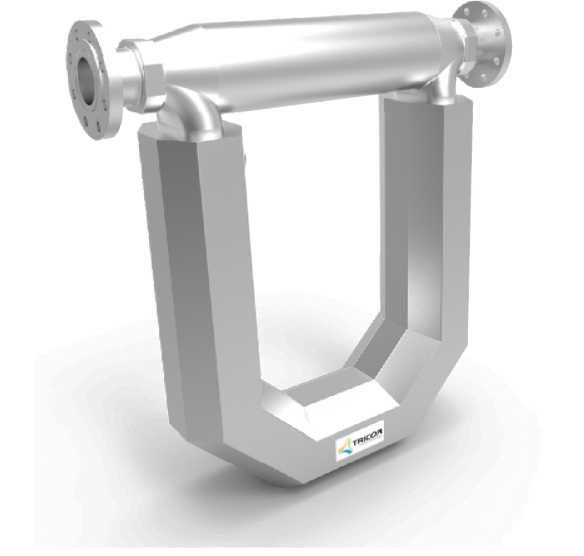

Внешний вид моделей ТСМ 230К, ТСМ 430К

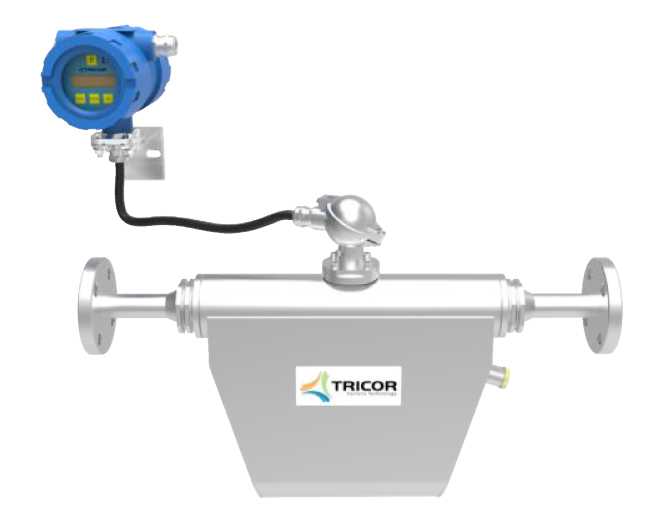

TCM 028K с выносным электронным блоком для настенного монтажа
TCM 3100 с выносным электронным блоком для панельного монтажа
Рисунок 1 - Внешний вид расходомеров-счетчиков массовых TRICOR
аблица 3
|
Наименование параметра |
Значение параметра |
|
Диаметр условного прохода (Ду), мм |
3 - 150 |
|
Диапазон измерений расхода жидкости, -массового, кг/ч -объемного, дм3/ч |
1-320000* |
|
Диапазон измерений расхода газа -массового, кг/ч -объемного, при стандартных условиях, м3/ч |
1-320000* 0,77-130000* |
|
Диапазон измерений плотности, кг/м3 |
от 500 до 1800 |
|
Диапазон измерений температуры жидкости, оС |
от минус 100 до плюс 200** |
Продолжение таблицы 3
|
Наименование параметра |
Значение параметра |
|
Диапазон температуры окружающей среды, оС
|
от минус 65 до плюс 70 от минус 40*** до 60 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости, %
где Q - текущий расход, м3/ч |
± 0,1 (± 0,25)** ± 0,01Qmax/Q |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % |
± 0,15 (± 0,25)** |
|
Нестабильность нуля, % от максимального значения расхода, не более |
± 0,01 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы газа, % |
± 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/дм3 |
± 0,001 |
|
Пределы допускаемой абсолютной погрешности измерений о температуры С |
± (1+0,005t), где t -значение температуры, °С |
|
Давление измеряемой среды, МПа, не более |
10,20,35,100** |
|
Г абаритные размеры, (первичный преобразователь), мм Длина; ширина; высота, |
от 214; 60; 180 до 1000; 274; 971* |
|
Масса, (первичный преобразователь), кг |
3,65 - 200* |
|
Потребляемая мощность, Вт, не более |
6 |
|
Напряжение питание, В, %
|
24 ± 20%, 12 ± 20%, 10-30 , 11-27 **** 100 - 240 |
|
Относительная влажность окружающего воздуха, %, не более |
90 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
62000 |
*в зависимости от Ду и (или ) рабочих условий
**в зависимости от заказа
***от -65°С при использовании утепляющего чехла
**** в зависимости от электронного блока
