Номер по Госреестру СИ: 63199-16
63199-16 Пылемеры
(PL-3)
Назначение средства измерений:
Пылемеры PL-3 (далее - пылемеры) предназначены для измерений массовой
концентрации аэрозольных частиц (пыли) различного происхождения.
Внешний вид.
Пылемеры

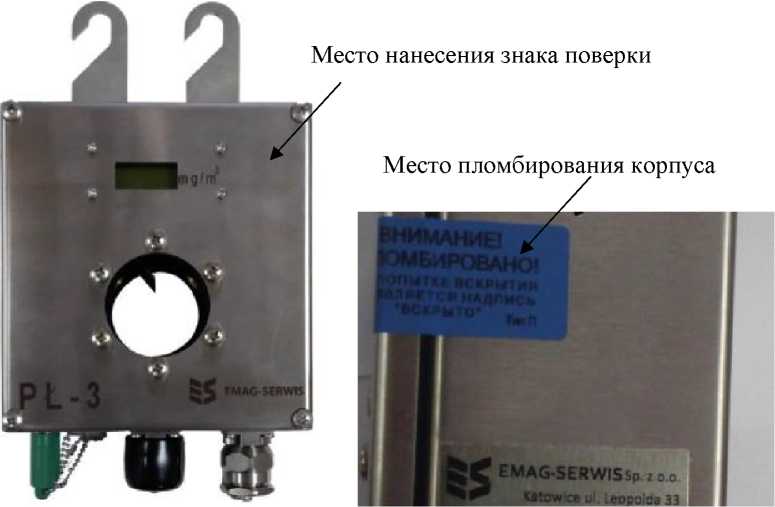

Рисунок № 1
Программное обеспечение
Пылемеры имеют встроенное программное обеспечение (ПО). ПО предназначено для сбора, обработки, отображения и передачи результатов измерений на внешние устройства сбора данных. Пылемеры имеют «средний» уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ESP v1.08 lock |
Номер версии (идентификационный номер) ПО |
версия не ниже 1.08 |
Цифровой идентификатор ПО |
65a6feaaf7e7bcda49f192ed0dec44ae (MD5) |
наносится на корпус пылемера с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики. Методика измерений приведена в руководстве по эксплуатации. 1. ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов». 2. Техническая документация изготовителя.
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %. Принцип действия пылемеров основан на регистрации оптического излучения. Луч, формируемый лазерным диодом, попадает в измерительную камеру и рассеивается аэрозольными частицами, пересекающими луч. Рассеянное излучение регистрируется фотоприёмником. Интенсивность рассеянного аэрозольными частицами излучения пропорциональна массовой концентрации частиц. На рисунке 1 изображён внешний вид пылемеров и способ пломбировки корпуса от несанкционированного доступа. Знак поверки наносится на свидетельство о поверке или корпус, если условия эксплуатации пылемеров обеспечивают сохранность знака поверки в течение всего интервала между поверками. Рисунок 1 - Внешний вид пылемеров PL-3 с указанием способов пломбировки корпуса и нанесения знака поверки Конструктивно пылемеры состоят из одного блока. В пылемерах отсутствует система принудительной прокачки пробы аэрозольных частиц. Для получения измерительной информации в единицах массовой концентрации пыли (мг/м3) пылемеры должны быть предварительно отградуированы на месте эксплуатации (например, с использованием гравиметрического метода по МУК 4.1.2468-09 «Измерение массовых концентраций пыли в воздухе рабочей зоны предприятий горнорудной и нерудной промышленности. Методические указания»). Для передачи измерительной информации применяется аналоговый выход (0,4 - 2)В. Пылемеры относятся к взрывозащищенному электрооборудованию группы I по ТР ТС 012/2011 по ГОСТ Р МЭК 60079-0-2011 с видом взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010 и «защита оборудования и передающих систем, использующих оптическое излучение» по ГОСТ Р 52350.28-2007 (МЭК 60079-28:2006). Основная комплектность поставки приведена в таблице 2. Таблица 2 Наименование Количество Пылемер PL-3 1 шт. Разъём для подключения пылемера PL-3 1 шт. Руководство по эксплуатации 1 экз. Методика поверки МП-242-1928-2015 1 экз. 1. Диапазон показаний, мг/м3 2. Диапазон измерений, мг/м3 3. Пределы допускаемой относительной погрешности, % |
от 0 до 250 от 15 до 200 ±20 |
Примечание: метрологические характеристики установлены с применением тестового аэрозоля.
|
153 х 88 х 262 2,5 |
-
6. Напряжение сети электрического питания постоянного тока, В от 9 до 16
-
10. Условия эксплуатации:
- диапазон температуры окружающей среды, °С от 0 до 40
-
- диапазон относительной влажности (без конденсата), %
от 10 до 95
от 84 до 107
-
- диапазон атмосферного давления, кПа
