Номер по Госреестру СИ: 63150-16
63150-16 Весы вагонные
(Т-675 П200)
Назначение средства измерений:
Весы вагонные Т-675 П200 (далее - весы) предназначены для повагонного статического измерения масс порожних и груженых вагонов с сухими сыпучими и твердыми грузами.
Внешний вид.
Весы вагонные
Рисунок № 1
Внешний вид.
Весы вагонные
Рисунок № 2
Внешний вид.
Весы вагонные
Рисунок № 3
Внешний вид.
Весы вагонные
Рисунок № 4
Внешний вид.
Весы вагонные
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служат: идентификационное наименование ПО, которое указано на маркировочной табличке, устройства обработки аналоговых данных DISOBOX Plus и номер версии ПО, который и может быть вызван через меню ПО устройства обработки аналоговых данных DISOBOX Plus с помощью ПК, как описано в руководстве по эксплуатации на весы. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VME21040 |
Номер версии (идентификационный номер) ПО |
VWW21000 |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
*- |
Алгоритм вычисления цифрового идентификатора ПО |
*- |
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Конструкция весов обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации, паспорта и маркировочной табличке, закрепленной на устройстве обработки аналоговых данных DISOBOX Plus.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в документе «Весы вагонные Т-675 П200, заводской № 0023. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам вагонным Т-675 П200
-
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы».
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки).
Основные средства поверки - гири класса М1 и М1-2 по ГОСТ OIML R 111-1-2009. Знак поверки наносится на свидетельство о поверке и на пломбу при пломбировании устройства обработки аналоговых данных DISOBOX Plus, как показано на рисунке 1.
Изготовитель
Публичное акционерное общество «Северсталь» (ПАО «Северсталь»)
Адрес:162608, Россия, г. Череповец, Вологодская область, ул. Мира д. 30
ИНН 3528000597
Тел./Факс: (8202) 53 09 00, (8202) 53 09 15
Е-mail: severstal@severstal.com
www.severstal.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от датчиков поступает в весоизмерительный прибор, для аналого-цифрового преобразования, и далее результат взвешивания в цифровой форме, через цифровой интерфейс, передаются в персональный компьютер (ПК) для отображения на его мониторе результатов взвешивания в единицах массы.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну весовую платформу с датчиками типа С, с регистрационным номером в Госреестре СИ 60480-15 (модель С16А), производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, с установочной оснасткой, производства ПАО «Северсталь» г. Череповец, прибора весоизмерительного (устройство обработки аналоговых данных) DISOBOX Plus (далее -DISOBOX Plus), регистрационный номер в Госреестре СИ 53571-13, производства фирмы «Schenck Process GmbH», Германия, ПК, со встроенным программным обеспечением (ПО) Disoplan, предназначенным для визуализации результатов взвешивания, и принтера.
ПО DISOBOX Plus позволяет осуществлять взвешивание вагонов в статическом режиме. Информация о массе взвешиваемого груза по интерфейсу Ethernet передается на ПК.
Управление весами осуществляется с помощью с помощью ПК.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
-
- устройство индикация отклонения от нуля (п. 4.5.5.);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство тарирование (п. Т.2.7.4).
Весы имеют обозначение Т-675 П200.
На маркировочной табличке весов, расположенной на крышке устройства обработки аналоговых данных DISOBOX Plus указана следующая информация:
-
- наименование и товарный знак предприятия-изготовителя;
-
- наименование и условное обозначение типа весов;
-
- номер весов по системе нумерации предприятия-изготовителя;
-
- класс точности весов по ГОСТ OIML R 76-1-2011;
-
- знак утверждения типа средства измерений;
-
- значение максимальной нагрузки (Мах) весов;
-
- значение минимальной нагрузки (Min) весов;
-
- значения действительной цены деления (d) и поверочного интервала (е) весов;
-
- особый диапазон рабочих температур;
-
- год изготовления весов.
Общий вид устройства обработки аналоговых данных DISOBOX Plus, датчика С16АС3/60^ монитора ПК и общий вид весов представлены на рисунках 1 - 4.
Ограничение доступа к узлам регулирования, влияющим на метрологические характеристики весов, осуществляется путем пломбирования крышки устройства обработки аналоговых данных DISOBOX Plus с нанесением знака поверки, как показано на рисунке 1.

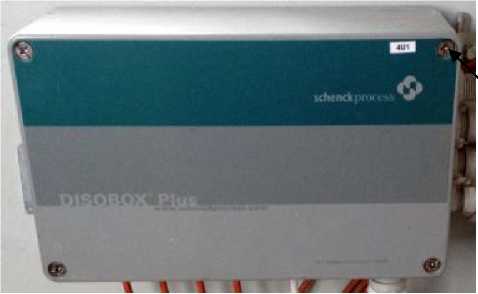

Рисунок 1 - Общий вид устройства обработки аналоговых данных DISOBOX Plus и место нанесения знака поверки
Место нанесения знака поверки

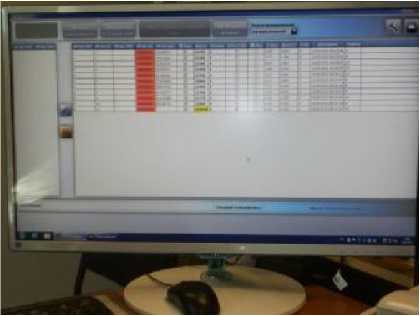

Рисунок 3 - Общий вид монитора ПК

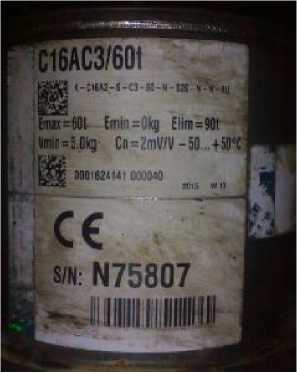

Рисунок 2 - Общий вид датчика C16AC3/60t

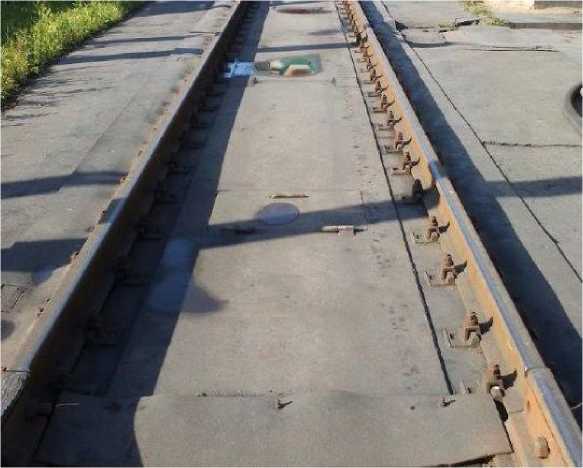

Рисунок 4 - Общий вид весов
Класс точности по ГОСТ OIML R 76-1-2011 средний (III)
Значения Мах и Min, d, е, пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки, приведены в таблице 2.
Таблица 2
Мах, т |
Min, т |
d и е, кг |
Интервал нагрузки, т |
mpe, кг |
n |
150 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
3000 |
Св. 25 до 100 включ. |
± 50 | ||||
Св. 100 до 150 включ. |
± 75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль ..................................± 0,25 е
Показания индикации массы, кг, не более ............................................................................ Мах+9е
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max
Диапазон первоначальной установки нуля, % от Max
Диапазон выборки массы тары (Т-), % от Max ................................................................от 0 до 100
Предельная нагрузка (Lim), % от Max, не более
Количество весовых платформ, шт.
Особый диапазон рабочих температур весов, °С:
-
- для ГПУ .......................................................................................................
от минус 40 до плюс 40
от минус 30 до плюс 40
-
- для DISOBOX Plus ......................................................................................
Параметры электрического питания от сети переменного тока:
-
- напряжение, В
-
- частота, Гц .....
...............................................................................................................от 187 до 242
...................................................................................................................от 49 до 51
Потребляемая мощность, В-А, не более
Габаритные размеры ГПУ, мм:
- длина
