Номер по Госреестру СИ: 66231-16
66231-16 Толщиномер радиоизотопный
(Fe60a)
Назначение средства измерений:
Толщиномер радиоизотопный Fe60a (далее - толщиномер) предназначен для непрерывного бесконтактного измерения толщины полосового металлопроката в цехе по производству плоского проката ПАО «Северсталь».
Внешний вид.
Толщиномер радиоизотопный
Рисунок № 1
Внешний вид.
Толщиномер радиоизотопный
Рисунок № 2
Внешний вид.
Толщиномер радиоизотопный
Рисунок № 3
Внешний вид.
Толщиномер радиоизотопный
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157675
ID в реестре СИ - 380075
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ПАО "Северсталь"
Страна - РОССИЯ
Населенный пункт - Вологодская обл., г. Череповец
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1987 от 2016.12.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Толщиномер радиоизотопный (Fe60a)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПАО "Северсталь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63150-16 |
Весы вагонные, Т-675 П200 ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ |
1 год |
|
65945-16 |
Системы измерения отклонения от плоскостности листового проката, Нет данных ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
|
66231-16 |
Толщиномер радиоизотопный, Fe60a ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
|
71579-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Северсталь" (ЧерМК), Нет данных ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
4 года |
|
78353-20 29.05.2025 |
Толщиномеры радиоизотопные, Fe60a ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Толщиномер радиоизотопный (Fe60a)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Толщиномер радиоизотопный (Fe60a)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.007 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fe60 S7-1500 |
|
Номер версии (идентификационный номер) ПО |
Версия 1.0 |
|
Цифровой идентификатор ПО |
2E2AE647 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации толщиномера типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномеру радиоизотопному Fe60aГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация ПАО «Северсталь», г. Череповец.
Поверка
Поверкаосуществляется по документу МП 63-261-2016 «ГСИ. Толщиномер радиоизотопный Fe60a.
Методика поверки», утвержденному ФГУП «УНИИМ» 10.11.2016 г.
Основные средства поверки:
-
- рабочий эталон единицы длины 3 разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные);
-
- система многоканальная с преобразователем индуктивным М-200 (Госреестр №29965-05), диапазон измерений ±200 мкм, ПГ±0,3 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Публичное акционерное общество «Северсталь» (ПАО «Северсталь») ИНН 3528000597Адрес: 162608, Россия, г. Череповец, Вологодская обл., ул. Мира, 30
Тел.: +7 (8202) 53 09 00, факс: +7 (8202) 53 09 15
Е-mail: severstal@severstal.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ») Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7(343) 350-26-18, факс: +7(343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия толщиномера основан на эффекте поглощения гамма-излучения при его прохождении через измеряемый материал. Блок источника излучения с радионуклидом Am-241 создает коллимированный пучок гамма-излучения. Блок детектирования на базе ионизационной камеры преобразует интенсивность гамма излучения в унифицированный электрический сигнал и передает в контроллер. Контроллер усредняет сигнал в течение заданного времени, вычисляет толщину измеряемого материала исходя из калибровочной кривой, записанной в память контроллера. Измеренное значение толщины выводится на монитор операторской станции в цифровом и графическом виде.
Толщиномер содержит измерительную скобу в виде С-образной рамы с электрическим приводом, на которой закреплены блок источника и блок детекторования; шкаф электроники, содержащий управляющий контроллер S7-1500 (Siemens), частотный преобразователь, блоки питания, коммутационную аппаратуру; операторскую станцию на базе ПЭВМ; местный пульт управления, содержащий кнопки управления приводом измерительной скобы, открытие/закрытие заслонки источника и аварийную кнопку; цифровое табло с интерфейсом «Профибас», свето-звуковую сигнализацию. В состав толщиномера входит набор образцов толщины, предназначенный для контроля метрологических характеристик.

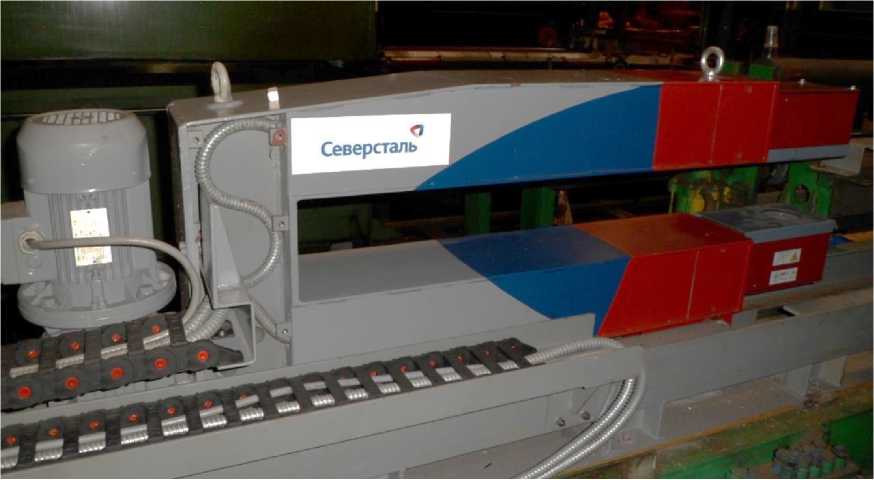

Общий вид толщиномера представлен на рисунке 1.
Рисунок 1 - Общий вид толщиномера Пломбирование толщиномера радиоизотопного Fe60а не предусмотрено. Блок-схема толщиномера показана на рисунке 2.
Ethernet TCP/ IP верхний уровень
Местный пульт управления
Цифровое табло. Profibus
Операто рская станция
Шкаф электроники
|
Контроллер S7-1500 | |||||
к
к
к
к
Ethernet
Switch
к
1 2 3 4 5
~220 В
---►
Выклю -
чатель
Источник питания 24В
~220 В
----►
Частотный преобразователь
Световая и звуковая сигнализация ( выход за пределы допусков)
Аналоговые входы
Цифровой вх/вых
Питание 24В
~380 В
Световая сигнализация открытия/закрытия заслонки источника
Блок детектора
Измерительная скоба
Блок источника
Рельсы
Рисунок 2 - Блок-схема толщиномера
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения толщины металлопроката, мм |
от 0,3 до 6,0 |
|
Пределы допускаемой относительной погрешности измерений |
± 0А |
|
толщины, % |
но не менее ± 5 мкм |
|
Дискретность измерений толщины, мм |
0,001 |
|
Габаритные размеры, (длинахширинахглубина), мм, не более: - блок источника |
325х156х142 |
|
- блок детектирования |
325x156x142 |
|
- С-рама |
1477 х 373 х 785 |
|
- шкаф контроллера |
1600x600x600 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - блок источника |
10 |
|
- блок детектирования |
10 |
|
- С-рама |
400 |
|
- шкаф контроллера |
120 |
|
Параметры электрического питания: -напряжение питающей сети, В |
220 ± 22 |
|
-частота питающей сети, Гц |
50 ± 1 |
|
Диапазон рабочих температур, оС |
от +5 до +40 |
|
Диаметр пятна измерения, мм |
50 |
|
Измерительный зазор, мм |
150 |
|
Средний срок службы, лет |
7 |
Примечание: Погрешности при измерении толщины нормированы в статическом режиме измерений.
