Номер по Госреестру СИ: 78353-20
78353-20 Толщиномеры радиоизотопные
(Fe60a)
Назначение средства измерений:
Толщиномеры радиоизотопные Fe60a (далее - толщиномеры) предназначены для непрерывных бесконтактных измерений толщины полосового металлопроката.
Внешний вид.
Толщиномеры радиоизотопные
Рисунок № 1
Общие сведения
Дата публикации - 14.06.2020
Срок свидетельства - 29.05.2025
Номер записи - 177342
ID в реестре СИ - 1261967
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ПАО "Северсталь"
Страна - РОССИЯ
Населенный пункт - Вологодская обл., г. Череповец
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№995 от 2020.05.29 ПРИКАЗ об утверждении типов средства измерений 36 КИБ
Наличие аналогов СИ: Толщиномеры радиоизотопные (Fe60a)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПАО "Северсталь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63150-16 |
Весы вагонные, Т-675 П200 ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ |
1 год |
|
65945-16 |
Системы измерения отклонения от плоскостности листового проката, Нет данных ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
|
66231-16 |
Толщиномер радиоизотопный, Fe60a ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
|
71579-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Северсталь" (ЧерМК), Нет данных ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
4 года |
|
78353-20 29.05.2025 |
Толщиномеры радиоизотопные, Fe60a ПАО "Северсталь" (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Толщиномеры радиоизотопные (Fe60a)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Толщиномеры радиоизотопные (Fe60a)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры имеют программное обеспечение (ПО), которое позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fe60 S7-1500 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2 |
|
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации толщиномеров типографским способом.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам радиоизотопным Fe60aТУ 26.51.41-002-00186217-2018 Толщиномеры радиоизотопные Fe60a. Технические условия
Поверка
Поверкаосуществляется по документу МП 110-261-2019 «ГСИ. Толщиномеры радиоизотопные Fe60a. Методика поверки», утвержденному ФГУП «УНИИМ» 30.12.2019.
Основные средства поверки:
- набор мер толщины из стали TRM-Fe, регистрационный № 44108-10, диапазон номинальных значений толщины мер от 0,1 до 6,0 мм, пределы допускаемой абсолютной погрешности толщины ±(0,001 - 0,003) мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Публичное акционерное общество «Северсталь» (ПАО «Северсталь»)ИНН 3528000597
Адрес: 162608, Вологодская обл., г. Череповец, ул. Мира, 30
Тел.: +7 (8202) 53-09-00, факс: +7 (8202) 53-09-15
Е-mail: severstal@severstal.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия толщиномеров основан на эффекте поглощения гамма-излучения при его прохождении через измеряемый материал. Блок источника излучения с радионуклидом Am-241 создает коллимированный пучок гамма-излучения. Блок детектирования на базе ионизационной камеры преобразует интенсивность гамма излучения в унифицированный электрический сигнал и передает в контроллер. Контроллер усредняет сигнал в течение заданного времени, вычисляет толщину измеряемого материала, исходя из калибровочной зависимости, записанной в память контроллера. Измеренное значение толщины выводится на монитор операторской станции в цифровом и графическом виде.
Толщиномеры содержат измерительную скобу в виде С-образной рамы с электрическим приводом, на которой закреплены блок источника и блок детектирования; шкаф электроники, содержащий управляющий контроллер S7-1500 (Siemens), частотный преобразователь, блоки питания, коммутационную аппаратуру; операторскую станцию на базе ПЭВМ; местный пульт управления, содержащий кнопки управления приводом измерительной скобы, открытие/закрытие заслонки источника и аварийную кнопку; цифровое табло с интерфейсом «Профибас», свето-звуковую сигнализацию.
Общий вид толщиномеров представлен на рисунке 1.

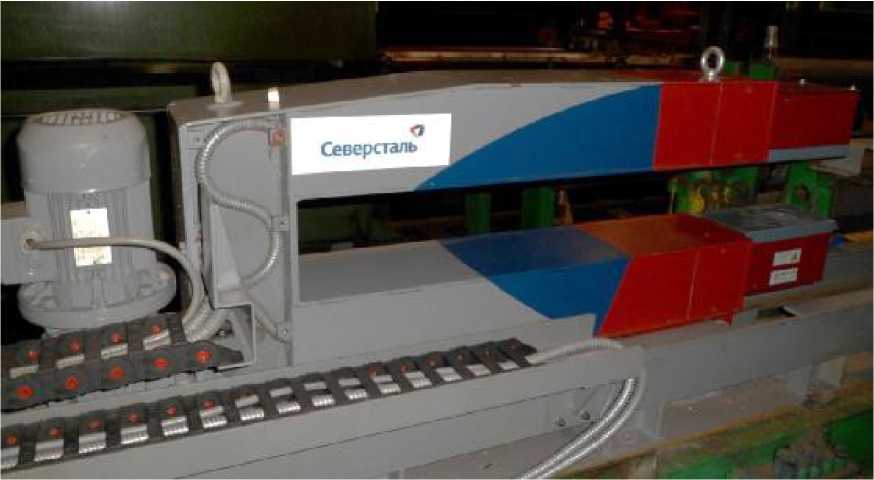

Рисунок 1 - Общий вид толщиномеров
