Номер по Госреестру СИ: 62515-15
62515-15 Газоанализаторы
(AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600)
Назначение средства измерений:
Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600 (далее - газоанализаторы) предназначены для измерений массовой концентрации или объемной доли диоксида серы (SO2), сероводорода (H2S), оксидов азота (NO, NO2, NOX), аммиака (NH3) озона (Оз) и оксида углерода (CO) в воздушных средах.

Внешний вид.
Газоанализаторы
Рисунок № 1

Внешний вид.
Газоанализаторы
Рисунок № 2

Внешний вид.
Газоанализаторы
Рисунок № 3

Внешний вид.
Газоанализаторы
Рисунок № 4

Внешний вид.
Газоанализаторы
Рисунок № 5

Внешний вид.
Газоанализаторы
Рисунок № 6

Внешний вид.
Газоанализаторы
Рисунок № 7

Внешний вид.
Газоанализаторы
Рисунок № 8

Внешний вид.
Газоанализаторы
Рисунок № 9

Внешний вид.
Газоанализаторы
Рисунок № 10
Знак утверждения типа
Знак утверждения типа наноситсяпечатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний левый угол передней панели газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены разделе 4 «Эксплуатация» Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия фирмы «Focused Photonics Inc.» («FPI Inc.»), КНР.
Изготовитель
Фирма «Focused Photonics Inc.» («FPI Inc.»), КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang Province, China
Телефон: +86-571-85012188-7525
Web сайт: http://www.fpi-inc.com/en
E-mail: info@fpi-inc.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия газоанализаторов - оптический (см. таблицу 1).
Таблица 1 - Модели газоанализаторов
Модель |
Определяемый компонент |
Принцип действия |
AQMS 300 |
O3 |
оптико-абсорбционный (в УФ области спектра) |
AQMS 400 |
CO |
оптико-абсорбционный (в ИК области спектра) |
AQMS 500 |
SO2 |
флуоресцентный |
SO2, H2S 1)1 | ||
AQMS 600 |
NO, NO2, N^ |
хемилюминесцентный |
NO, NO2, NQX, Nft 2) | ||
|
Газоанализаторы представляют собой стационарные автоматические приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.
Конструктивно газоанализаторы выполнены в виде металлических корпусов для установки на стол или в стойку. Внешний конвертер выполнен в виде отдельного блока, подключаемого газовыми линиями и кабелем к блоку газоанализатора.
На передней панели газоанализаторов расположены:
-
- дисплей, который обеспечивает вывод результатов измерений, а также вывод информации, необходимой для программирования и для тестирования газоанализаторов. Дисплей может быть жидкокристаллический либо сенсорный;
-
- клавиатура для управления работой прибора, программирования его функций и тестирования;
-
- кнопка включения/выключения прибора.
На задней панели расположены штуцера подключений газовых линий, разъем питания, порты RS 232, RS 485, Ethernet и USB, разъемы аналоговых выходных сигналов.
Результаты измерений выводятся:
- на дисплей;
-
- в виде аналоговых выходных сигналов - от 0 до 10 В, от 4 до 20 мА;
-
- в виде цифрового выходного сигнала интерфейсы RS 232, RS 485, Ethernet и USB;
Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода. Внешним побудителем расхода оснащаются модели AQMS 500, AQMS 500 исполнения AQMS 550, AQMS 600 и AQMS 600 исполнения AQMS 650.
Пломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.
Заводские номера наносятся печатным способом в буквенно-цифровом формате на табличку, расположенную на задней панели газоанализаторов.
Общий вид газоанализаторов и место нанесения знака утверждения типа представлены на рисунках 1 - 5, общий вид маркировочной таблички с местом нанесения заводских номеров - на рисунке 6.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Место нанесения знака утверждения типа

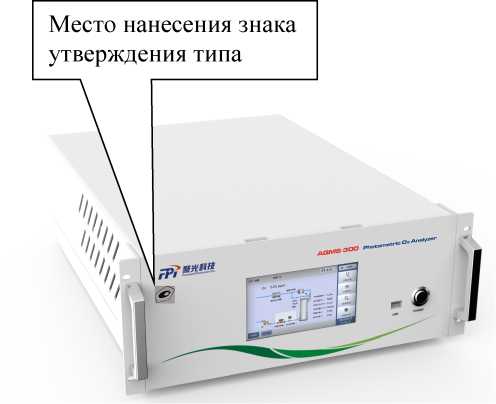

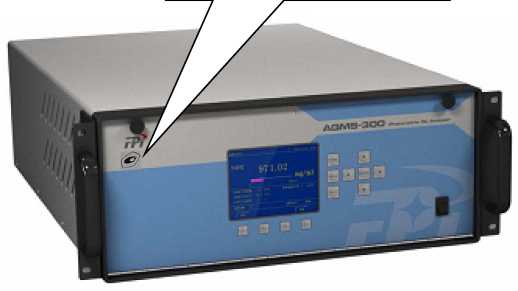

Рисунок 1 - Общий вид газоанализаторов AQMS модели 300
Место нанесения знака утверждения типа

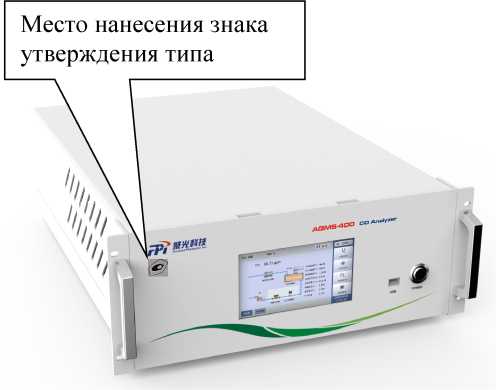

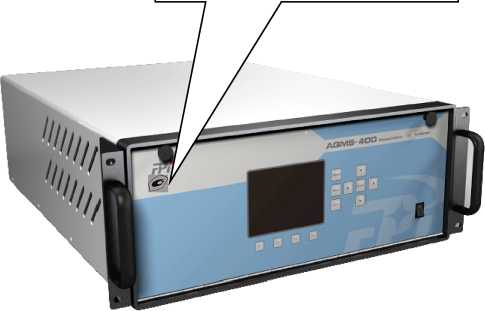

Рисунок 2 - Общий вид газоанализаторов AQMS модели 400
Место нанесения знака утверждения типа

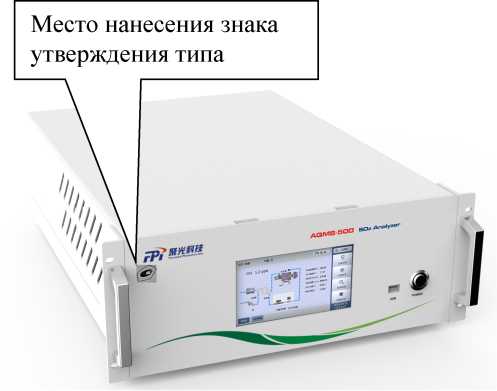

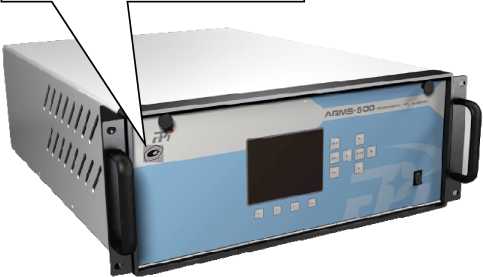

Рисунок 3 - Общий вид газоанализаторов AQMS модели 500
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа

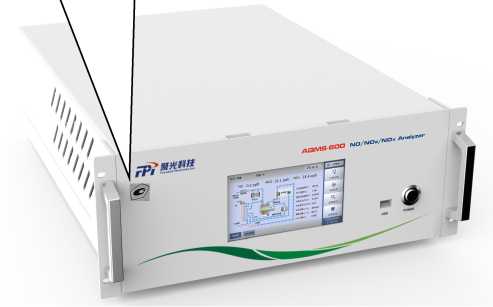

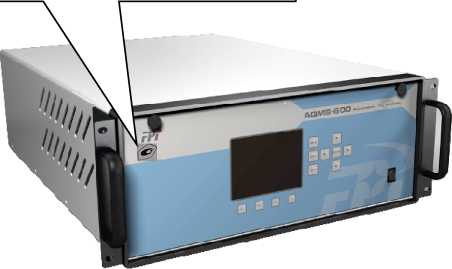

Рисунок 4 - Общий вид газоанализаторов AQMS модели 600

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

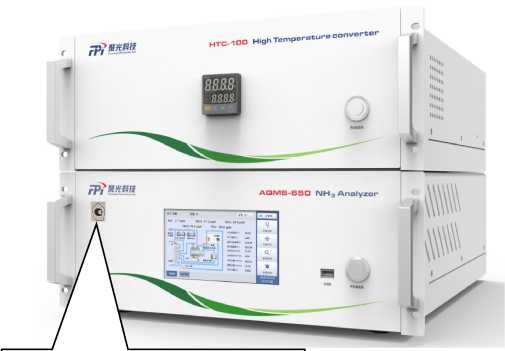

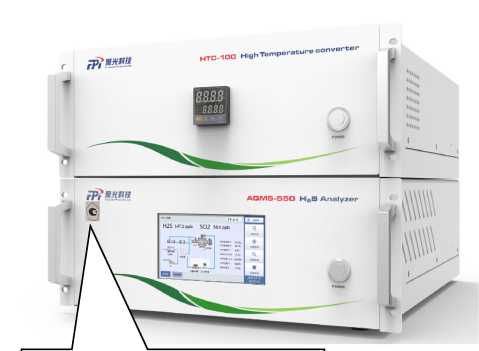

Рисунок 5 - Общий вид газоанализаторов AQMS модели 500 исполнение AQMS 550 и
AQMS модели 600 исполнение AQMS 650
CO Analyzer
Model;
Measuring Composition: Measuring Range; Power;
Temperature/Humidity;
S/N:
Date:
AQMS-400
CO
(0~50)|jmol/mol 220V/50HZ/2A
(5~40)’C / (0~95)%RH
104P2040117
2020.10
Место нанесения заводских номеров
Focused Photonics(Hangzhou),lnc.
TEL: +86 400-7007-555
Рисунок 6 - Общий вид маркировочной таблички газоанализаторов
Таблица 7 - Комплектность газоанализаторов
Наименование |
Обозначение |
Количество |
Г азоанализатор |
AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600 1) |
1 шт. |
Сетевой кабель |
- |
1 шт. |
Внешний побудитель расхода 2) |
- |
1 шт. |
Внешний блок конвертера 3) |
НТС 100 |
1 шт. |
Руководство по эксплуатации |
РЭ |
1 экз. |
|
