УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» декабря 2022 г. № 3258

Лист № 1

Всего листов 10

Регистрационный № 83825-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики-расходомеры кориолисовые КТМ РуМАСС

Назначение средства измерений

Счётчики-расходомеры кориолисовые КТМ РуМАСС (далее - расходомеры) предназначены для измерения массового расхода жидкости и газа, их плотности и температуры и вычисления массы, объёмного расхода и объёма.

Описание средства измерений

Принцип работы расходомеров основан на использовании сил Кориолиса, возникающих в колебательной системе. Значение силы Кориолиса зависит от массы жидкости и скорости её движения, и пропорциональна массовому расходу.

Конструктивно расходомеры состоят их следующих составных частей:

  • -  Корпуса измерительного;

  • -  Блока обработки информации (далее - БОИ);

  • -  Модуля выносного.

Расходомеры имеют два вида БОИ КТМ-0 (расходомер-счётчик КТМ РуМАСС) и КТМ-1 (расходомер-счётчик КТМ РуМАСС Лайт), которые отличающиеся размером корпуса, набором интерфейсных плат, минимальной температурой эксплуатации.

БОИ КТМ-0 и КТМ-1 могут выпускаться в двух исполнениях: с ЖК-дисплеем и сенсорными кнопками управления и без ЖК-дисплея и кнопок управления.

Вне зависимости от БОИ расходомеры имеют исполнения, указанные в таблице 1.

Таблица 1 - Исполнения расходомеров

Типоразмер

Название исполнения

DN50

DN80

DN100

DN200

DN250

стандартное интегральное

стандартное разнесённое

криогенное

для высокого давления интегральное

для высокого давления разнесённое

высокотемпературное

DN8

DN15

DN25

стандартное разнесённое

криогенное

для высокого давления разнесённое

высокотемпературное

Корпус измерительный расходомера предназначен для непосредственного измерения расхода, плотности рабочей среды и температуры измерительных трубок. Представляет собой две трубки измерительные U-образной формы, объединённые у основания пластинами стягивающими. Концы трубок измерительных приварены к коллекторам. На трубках установлены катушки измерительные, катушка возбуждающая и термопреобразователь сопротивления. Трубы защищены герметичным защитным кожухом. Фланцы предназначены для монтажа расходомера на трубопровод.

БОИ предназначен для управления работой корпуса измерительного, приёма данных от корпуса измерительного и подключённых к БОИ устройств (датчик давления), определения расхода и объёма рабочей среды в стандартных условиях, хранения показаний расходомера, журналов событий, ошибок, отметок времени.

БОИ контролирует уровень входного напряжения питания.

БОИ обеспечивает сохранность информации при перебоях в сети электропитания и ошибках передачи в каналах связи. Аппаратура приёма-передачи информации осуществляет накопление данных в случае наличия ошибок передачи в каналах связи с последующим повторным обменом информации. Реализована функция проверки правильности приёма информации.

БОИ выполнен в виде обособленного модуля.

БОИ, в своём составе, содержит следующие, предназначенные для связи с компьютером, стандартизированной системой управления процессом (SCADA) и другими подключёнными к нему устройствами, интерфейсы:

  • - порт USB (режим сервиса);

  • - порт оптический (инфракрасный) с поддержкой Modbus RTU для настройки расходомера;

  • - вход (три) аналоговый для термопреобразователя сопротивления и катушек измерительных;

  • - вход аналоговый для датчика давления для динамической компенсации показаний прибора при изменении давления среды (токовая петля с поддержкой HART);

  • - выход аналоговый для подключения катушки возбуждения;

  • - выход частотный/импульсный;

  • - выход цифровой RS-485 с поддержкой Modbus RTU для выдачи значений расхода, плотности и температуры среды;

  • -  выход импульсный/цифровой двухканальный для вывода измеренных значений: объёмного расхода в рабочих условиях, объёмного расхода в стандартных условиях, массы, массового расхода, плотности в рабочих условиях, плотности в стандартных условиях, температуры, давления, а также задаваемой пользователем тестовой частоты для проверки импульсного выхода;

  • -  выход аналоговый конфигурируемый (токовая петля (4 - 20) мА с поддержкой HART) для выдачи значений расхода, накопленного объёма в рабочих и стандартных условиях, температуры и давления (при наличии соответствующих датчиков, установленных на узле учёта);

  • - выход цифровой Ethernet с поддержкой Modbus TCP для выдачи значений расхода, накопленного объёма и настройки расходомера. Цифровой выход может также использоваться для настройки и конфигурирования расходомера с помощью персонального компьютера. Для этого к стандартному последовательному порту персонального компьютера подключается дополнительный преобразователь RS-485 или HART-модем. Таким способом может выполняться настройка расходомера, перенастройка диапазонов измерений, установка и корректировка «нуля», получение текущих значений и ряд других операций;

- выход (два) цифровой RS-485 с поддержкой Modbus RTU для выдачи значений расхода, накопленного объёма в рабочих и стандартных условиях, температуры и давления рабочей среды (при наличии соответствующих датчиков, установленных на узле учёта) и настройки расходомера;

- выход цифровой RS-485 с поддержкой Modbus RTU для подключения дисплея БОИ. БОИ принимает сигналы от катушек измерительных, характеризующие частоту колебания трубок измерительных, а также разность фаз колебания двух половин труб.

Взаимодействие оператора с БОИ и обмен информацией происходит по каналу ввода вывода, через комплект кабелей соединительных.

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

а) б) в)

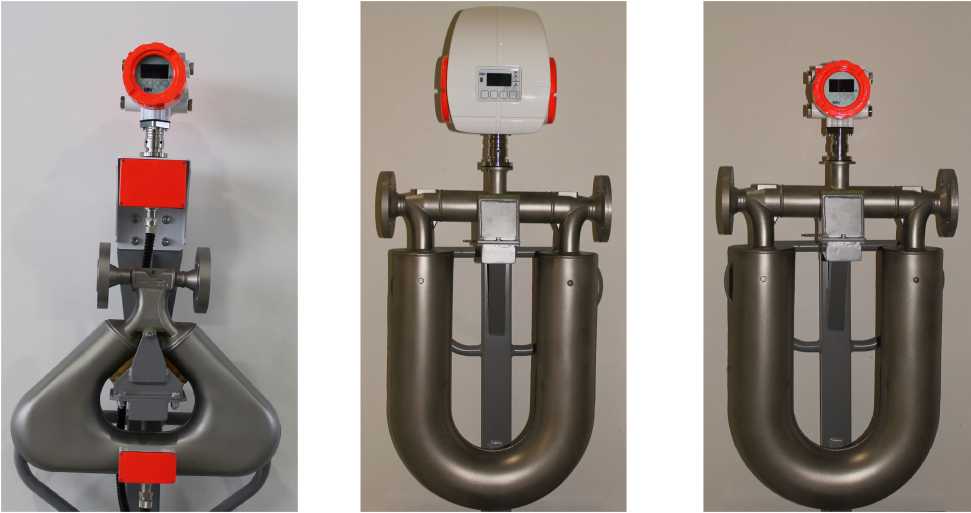

Рисунок 1 - Внешний вид счётчиков-расходомеров кориолисовых КТМ РуМАСС:

а) КТМ РуМАСС Ду15 - 25 с БОИ КТМ-1; б) КТМ РуМАСС Ду50 - 250 с БОИ КТМ-0;

в) КТМ РуМАСС Ду50 - 250 с БОИ КТМ-1

Индикаторы световые БОИ отображают состояние расходомера, отклики команд и состояние рабочих процессов.

КТМ РуМАСС (Лайт) имеет взрывозащищённое исполнение.

В состав КТМ РУМАСС (Лайт) может входить модуль выносной для удалённой индикации показаний, доступа к показаниям, и передачи показаний по различным интерфейсам. Модуль выносной обеспечивает взаимодействие оператора с расходомером на расстоянии, обеспечивая:

  • - считывание информации с блока обработки информации;

  • - визуальное представление на дисплее информации о значениях измеряемых параметров, состоянии расходомера;

  • - передачу на верхний уровень системы учёта значений измеряемых и вычисляемых расходомером параметров;

  • - управление работой расходомера;

  • - хранение собственной конфигурации;

  • - самодиагностику состояния внутренних узлов.

Внешний вид расходомеров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и места нанесения знака поверки представлены на рисунке 2. Знак поверки также наносится в паспорт и (или) на свидетельство о поверке.

В расходомерах реализована функция вычисления массы нефти и нефтепродуктов, основанная на прямом или косвенном методе динамических измерений согласно ГОСТ 8.5872019 при вводе необходимых для расчёта параметров нефтепродукта.

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

б)

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки: а) БОИ КТМ-0, б) БОИ КТМ-1

Индикаторы световые БОИ отображают состояние расходомера, отклики команд и состояние рабочих процессов.

КТМ РуМАСС (Лайт) имеет взрывозащищённое исполнение.

В состав КТМ РУМАСС (Лайт) может входить модуль выносной для удалённой индикации показаний, доступа к показаниям, и передачи показаний по различным интерфейсам.

Модуль выносной обеспечивает взаимодействие оператора с расходомером на расстоянии, обеспечивая:

  • - считывание информации с блока обработки информации;

  • - визуальное представление на дисплее информации о значениях измеряемых параметров, состоянии расходомера;

  • - передачу на верхний уровень системы учёта значений измеряемых и вычисляемых расходомером параметров;

  • - управление работой расходомера;

  • - хранение собственной конфигурации;

  • - самодиагностику состояния внутренних узлов.

Внешний вид расходомеров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и места нанесения знака поверки представлены на рисунке 2.

Знак поверки также наносится в паспорт и (или) на свидетельство о поверке.

Знак утверждения типа и заводской номер, состоящий из 10 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе БОИ.

Расположение маркировочной таблички Источник ссылки не найден..

на БОИ показано на рисунке Ошибка!

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

СЧЕТЧИК-РАСХОДОМЕР

KIM КОРИОЛИСОВЫЙ КТМ РуМАСС

КТМ РуМАСС050-0-0-423-00-10-0-0 081,050.0002______________________

05/2022

| КТМ РуМАСС 0-00-10-0

08.10.050.0002 I Токр.среды I -50...+60 °С~ 05/2022        I ипит I 12-30 В

22 кг | Wmax I 15 Вт

НИ ©    Г-Г--------------1

Сделано в России      /i\ открывать, отключив отсети^

Блок обработки информации

Модель

Зав.№

Дата вып.

Масса

B1Exdbeb[ia Ga] IIBT6GbX

ЕАЭС RU C-RU.AA87.B.00861/21     IP66/IP67

ООО «НАНИО ЦСВЭ»

а)

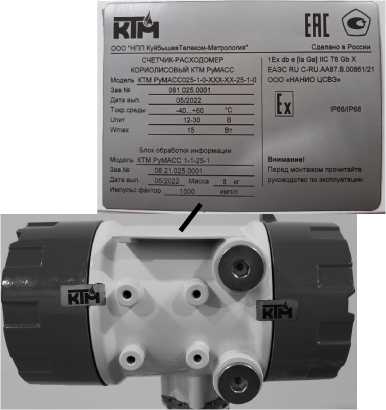

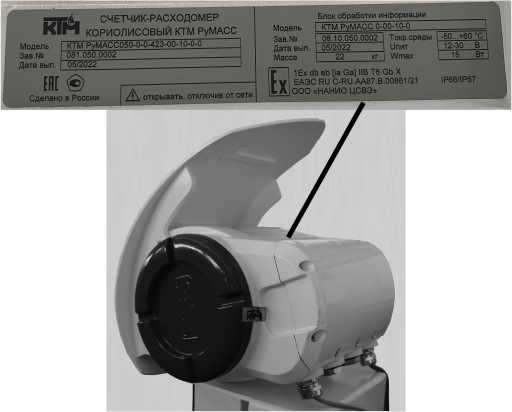

Рисунок 3 - Маркировочная табличка: а) БОИ КТМ-0, б) БОИ КТМ-1

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

б)

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Внутреннее ПО на основе измеренных данных рассчитывает массу, объём, объёмный расход, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.

Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

КТМ-0

КТМ-1

Идентификационное наименование ПО

Firmware BOI-3

Firmware BOI-4

Номер версии (идентификационный номер) ПО

не ниже 1.0.0

не ниже 1.0.0

Цифровой идентификатор метрологический значимой части (алгоритм CRC32)

0xA81124B7

0xB139F763

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование параметра

Значение параметра

Диаметр условного прохода, мм

8

15

25

50

80

100

200

250

Массовый расход, кг/ч:

- номинальный^

1300

3820

18290

50580

177750

566892

762000

1340000

- максимальный

2100

7500

30050

91700

293400

645000

1470000

2550000

Пределы относительной погрешности измерений (вычислений) 5о, %:

- массового расхода и массы жидкости9)

±0,1; ±0,15 ±0,23); ±0,253); ±0,53)

- объёмного расхода и объёма жидкости

±0,11; ±0,15; ±0,23); ±0,253); ±0,53)

- массового расхода сжиженного природного газа и других криогенных сред

±0,5

- массового расхода природного газа и других газовых сред

±0,5; ± 0,355)

- при имитационном методе поверки

60 + 0,1

- массы и массового расхода брутто    нефти/нефтепродуктов

при прямом и косвенном методе динамических измерений по ГОСТ 8.587

±0,25

- массы и массового расхода нетто нефти/нефтепродуктов при прямом и косвенном методе динамических измерений по ГОСТ 8.587

±0,35

Повторяемость массового и объёмного расхода рабочей среды, %

±0,05

Динамический диапазон измерений (от номинального расхода)

1:20

Стабильность нуля ZS8), кг/ч

0,065

0,16

0,65

2

6,8

28

38

67

Диапазон измерений плотности, кг/м3

от 650 до 2000

Наименование параметра

Значение параметра

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3

±104);±5; ±1; ±0,5; ±0,37); ±0,26)

Повторяемость измерения плотности, кг/м3

±0,1

Температура рабочей среды, °С:

- стандартное интегральное исполнение

от -60 до +1252)

- стандартное разнесённое исполнение

от -60 до +2002)

- криогенное исполнение

от -196 до +802)

- высокотемпературное исполнение

от -10 до +4002)

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±1

Повторяемость температуры, °С

±0,2

Примечания:

  • 1) Номинальный расход Qm - расход, при котором значение перепада давления на измерительном приборе при использовании в качестве среды воды с температурой от 20 °С до 25 °С и давлением от 0,1 до 0,2 МПа составляет приблизительно 0,1 МПа;

  • 2) С функцией компенсации показаний расхода и плотности по температуре;

  • 3) При калибровке и/или поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда;

  • 4) При имитационной поверке;

  • 5) При калибровке на газе с использованием калибровочных коэффициентов;

  • 6) При калибровке в лаборатории под условия места эксплуатации;

  • 7) При калибровке в рабочих условиях на месте эксплуатации с помощью поточного плотномера, рабочего эталона;

  • 8) При массовом расходе Q < 0,05^ном относительная погрешность измерений

рассчитывается по формуле ± — •

100.

9) При поверке расходомеров в составе СИКН, СИКНП или АСН, допускается их дальнейшая эксплуатация с пределом допускаемой относительной погрешности измерений массового расхода (массы) жидкости ±0,25% в качестве рабочего и ±0,2% в качестве контрольного

Таблица 4 - Технические характеристики

Наименование параметра

Значение параметра

Температура окружающей среды при эксплуатации, °С

от -50 до +60 (от минус 70 с применением устройства обогрева)

Относительная влажность окружающей среды, %, не более

951)

Расширенный динамический диапазон измерений расхода от номинального

1:100

Плотность рабочей среды, кг/м3

от 1 до 3000

Выводы и интерфейсы:

Стандартный

  • - 3 импульсных/цифровых выхода;

  • - оптический (инфракрасный), с поддержкой Modbus RTU;

  • - аналоговый вход для датчиков температуры и давления, токовая петля с поддержкой HART;

  • - аналоговый конфигурируемый выход токовая петля с поддержкой HART;

  • - цифровой RS-485 с поддержкой

Modbus RTU и Modbus ASCII;

  • - конфигурируемый цифровой (дискретный)

Расширенный (дополнительно к стандартному)

  • - аналоговый вход для датчиков температуры и давления, токовая петля с поддержкой HART;

  • - аналоговый конфигурируемый выход токовая петля с поддержкой HART;

  • - цифровой RS-485 с поддержкой

Modbus RTU и Modbus ASCII;

  • - цифровой выход Ethernet;

  • - Foundation FieldBus

Рабочее давление избыточное, МПа:

- стандартное исполнение

от 0 до 10,6

- для высокого давления

от 0 до 40

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254 (IEC 60529)

IP66/IP67- корпус измерительный и БОИ стандартного исполнения; IP66/IP68 - БОИ исполнения Лайт

Наименование параметра

Значение параметра

Маркировка взрывозащиты БОИ:

  • - БОИ стандартного исполнения

  • - БОИ исполнения Лайт

1Ex db eb [ia Ga] IIB T6 Gb X 1Ex db eb [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIB T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X

Маркировка взрывозащиты корпуса измерительного

0Ex ia IIB T6...T1 Ga X

0Ex ia IIC T6...T1 Ga X

Напряжение питания (постоянного тока) 2), В

от 12 до 30

Потребляемая мощность, Вт, не более

15

Ток аналогового выхода, мА

от 4 до 20

Срок службы, лет

20

Срок средней наработки на отказ, ч, не менее

150000

Примечания:

  • 1) При температуре плюс 35 °С и более низких температурах без конденсации влаги

  • 2) 220 В, 50 Гц с использованием преобразователя напряжения

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на шильдик расходомера лазерной гравировкой.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счётчик-расходомер кориолисовый

КТМ РуМАСС

1 шт.

Программное обеспечение «KTM SMART STREAM» на электронном носителе*

-

1 шт.

Упаковка

-

1 шт.

Руководство по эксплуатации*

РМТВ.08.000.00.0000.000РЭ

1 экз.

Программное обеспечение «KTM SMART STREAM. Руководство пользователя»*

РМТВ.08.900.01.0100.000 99

1 экз.

Паспорт

РМТВ.08.000.Х0.0000.000ПС

1 экз.

Примечание - Доступно на сайте изготовителя.

Сведения о методиках (методах) измерений

приведены в разделе 1.6.1 руководства по эксплуатации РМТВ.08.000.00.0000.000РЭ.

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

РМТВ.407171.001ТУ «Счетчик-расходомер кориолисовый КТМ РуМАСС. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»

(ООО «НПП КуйбышевТелеком-Метрология»)

ИНН: 6312102369

Адрес: РФ, 446394, Самарская область, м.р-н Красноярский, г.п. Волжский, пгт Волжский, ул. Пионерская, здание 5, этаж 2, помещение 8

Тел./факс (846) 202-00-65

Web-сайт: www.ktkprom.ru

E-mail: info@ktkprom.com

Изготовитель

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»

(ООО «НПП КуйбышевТелеком-Метрология»)

ИНН: 6312102369

Адрес: РФ, 446394, Самарская область, м.р-н Красноярский, г.п. Волжский, пгт Волжский, ул. Пионерская, здание 5, этаж 2, помещение 8

Тел./факс (846) 202-00-65

Web-сайт: www.ktkprom.ru

E-mail: info@ktkprom.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

E-mail: www.vniims.ru, office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» декабря 2022 г. № 3258

Лист № 1

Всего листов 8

Регистрационный № 62515-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600

Назначение средства измерений

Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600 (далее - газоанализаторы) предназначены для измерений массовой концентрации или объемной доли диоксида серы (SO2), сероводорода (H2S), оксидов азота (NO, NO2, NOX), аммиака (NH3) озона (Оз) и оксида углерода (CO) в воздушных средах.

Описание средства измерений

Принцип действия газоанализаторов - оптический (см. таблицу 1).

Таблица 1 - Модели газоанализаторов

Модель

Определяемый компонент

Принцип действия

AQMS 300

O3

оптико-абсорбционный (в УФ области спектра)

AQMS 400

CO

оптико-абсорбционный (в ИК области спектра)

AQMS 500

SO2

флуоресцентный

SO2, H2S 1)1

AQMS 600

NO, NO2, N^

хемилюминесцентный

NO, NO2, NQX, Nft 2)

  • 1) Модель AQMS 500, исполнение AQMS 550 с внешним конвертером сероводорода.

  • 2) Модель AQMS 600, исполнение AQMS 650 с внешним конвертером аммиака.

Газоанализаторы представляют собой стационарные автоматические приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.

Конструктивно газоанализаторы выполнены в виде металлических корпусов для установки на стол или в стойку. Внешний конвертер выполнен в виде отдельного блока, подключаемого газовыми линиями и кабелем к блоку газоанализатора.

На передней панели газоанализаторов расположены:

  • - дисплей, который обеспечивает вывод результатов измерений, а также вывод информации, необходимой для программирования и для тестирования газоанализаторов. Дисплей может быть жидкокристаллический либо сенсорный;

  • - клавиатура для управления работой прибора, программирования его функций и тестирования;

  • - кнопка включения/выключения прибора.

На задней панели расположены штуцера подключений газовых линий, разъем питания, порты RS 232, RS 485, Ethernet и USB, разъемы аналоговых выходных сигналов.

Результаты измерений выводятся:

- на дисплей;

  • - в виде аналоговых выходных сигналов - от 0 до 10 В, от 4 до 20 мА;

  • - в виде цифрового выходного сигнала интерфейсы RS 232, RS 485, Ethernet и USB;

Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода. Внешним побудителем расхода оснащаются модели AQMS 500, AQMS 500 исполнения AQMS 550, AQMS 600 и AQMS 600 исполнения AQMS 650.

Пломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

Заводские номера наносятся печатным способом в буквенно-цифровом формате на табличку, расположенную на задней панели газоанализаторов.

Общий вид газоанализаторов и место нанесения знака утверждения типа представлены на рисунках 1 - 5, общий вид маркировочной таблички с местом нанесения заводских номеров - на рисунке 6.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Место нанесения знака утверждения типа

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru
Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

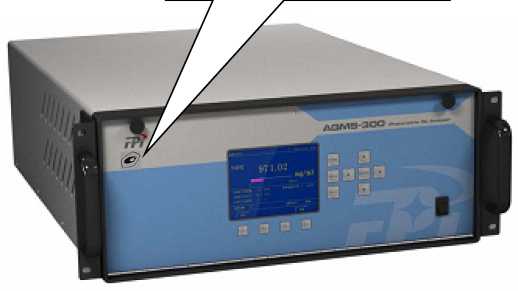

Рисунок 1 - Общий вид газоанализаторов AQMS модели 300

Место нанесения знака утверждения типа

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru
Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

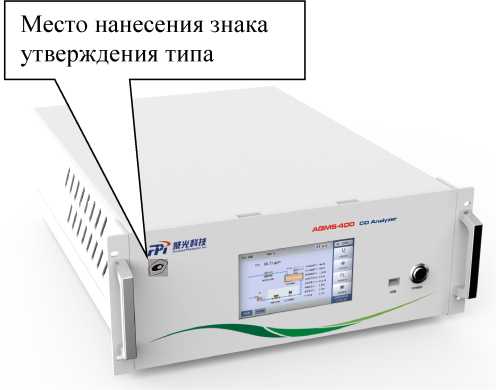

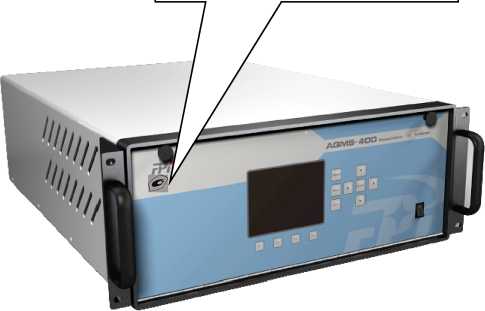

Рисунок 2 - Общий вид газоанализаторов AQMS модели 400

Место нанесения знака утверждения типа

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru
Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

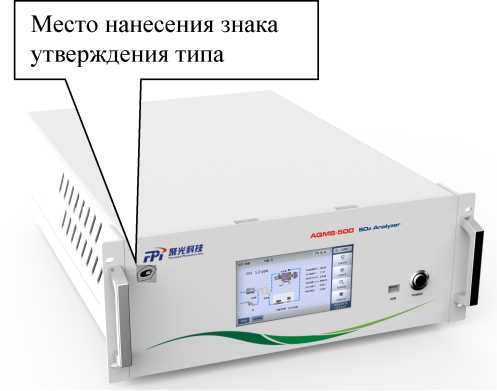

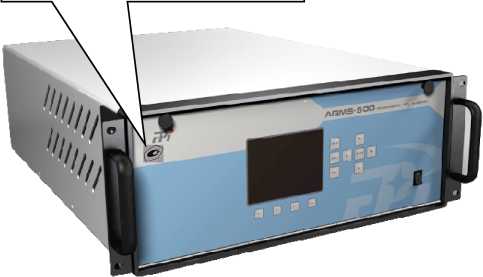

Рисунок 3 - Общий вид газоанализаторов AQMS модели 500

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru
Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

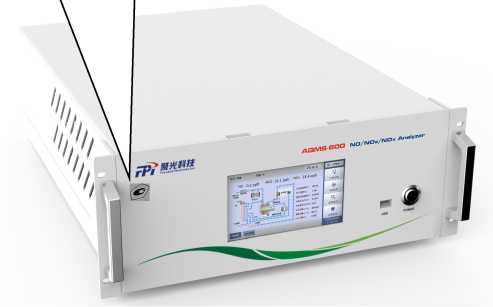

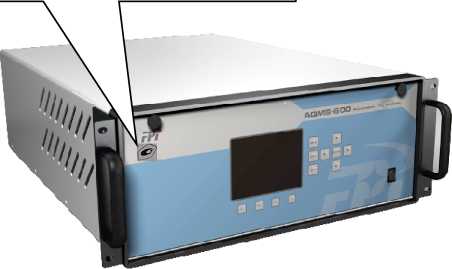

Рисунок 4 - Общий вид газоанализаторов AQMS модели 600

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

Место нанесения знака утверждения типа

Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

Место нанесения знака утверждения типа

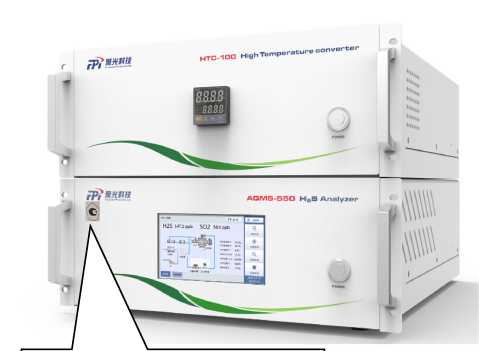

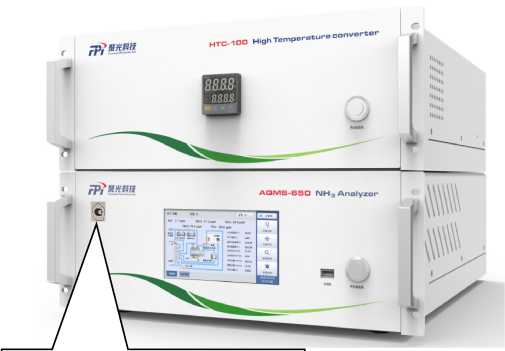

Рисунок 5 - Общий вид газоанализаторов AQMS модели 500 исполнение AQMS 550 и

AQMS модели 600 исполнение AQMS 650

CO Analyzer

Model;

Measuring Composition: Measuring Range; Power;

Temperature/Humidity;

S/N:

Date:

AQMS-400

CO

(0~50)|jmol/mol 220V/50HZ/2A

(5~40)’C / (0~95)%RH

104P2040117

2020.10

Место нанесения заводских номеров

Focused Photonics(Hangzhou),lnc.

TEL: +86 400-7007-555

Рисунок 6 - Общий вид маркировочной таблички газоанализаторов

Программное обеспечение

Газоанализаторы имеют программное обеспечение (ПО).

ПО осуществляет следующие функции:

  • - обработка и передача измерительной информации от первичного измерительного преобразователя;

  • - расчет содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

  • - отображение результатов измерений на дисплее газоанализатора;

  • - передача результатов измерений по интерфейсам связи;

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль общих неисправностей (связь, конфигурация);

  • - архивация результатов измерений.

Газоанализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблицах 2 - 3.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

AQMS 300

AQMS 400

AQMS 500

AQMS 600

Идентификационное наименование ПО

AQMS-300

AQMS-400

AQMS-500

AQMS-600

Номер версии

AQMS-

AQMS-

AQMS-

AQMS-

(идентификационный

300.0412С.

400.0412С.

500.0412С.

600.0412С.

номер) ПО 1

U0008.E1A.002

U0008.E1A.002

U0008.E1A.002

U0008.E1A.002

2B5C274FFA2

A43B35148143C3

D6E7638DE1A

9ED6422C58578

Цифровой

8FAABE1B9D82

6 4DBF7B18F78D

028

46

идентификатор ПО 2

8 74186

8965

71F39F11963B

0BCE2412339EF

4E3 69

B832

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

MD5

MD5

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

AQMS 500 исп. AQMS 550

AQMS 600 исп. AQMS 650

Идентификационное наименование ПО

AQMS 550

AQMS 650

Номер версии (идентификационный номер) ПО 1)

AQMS-550.0541C.

U0305.N1A.0020510

AQMS-650.0541C.

U0305.T1A.003

Цифровой идентификатор ПО

-

-

Алгоритм вычисления цифрового идентификатора ПО

-

-

1) Номер версии ПО должен быть не ниже указанного в таблице.

Метрологические и технически характеристики

Таблица 4 - Основные метрологические характеристики

Модель

Определяемый компонент (Измерительный канал)

Диапазоны измерений

Пределы допускаемой основной погрешности

Назначение 2)

массовой концентрации, мг/м3

объемной доли, млн-1 (ppm)

приве-денной3),

(Y), %

относительной,

(6), %

AQMS

300

Озон (O3)

4)

от 0 до 0,03 включ.

св. 0,03 до 2,00

от 0 до 0,015 включ.

св. 0,015 до 1,00

±15

±15

ПДК А.В.

ПДК В.Р.З

AQMS

400

Оксид углерода (CO)

4)

от 0 до 2,5 включ.

св. 2,5 до 60,0

от 0 до 2,0 включ.

св. 2,0 до 50,0

±25

±25

ПДК А.В.

ПДК В.Р.З

от 0 до 125 включ.

св. 125 до 1250

от 0 до 100 включ.

св. 100 до 1000

±15

±15

Ч.С.

AQMS

500

Диоксид серы (SO2)

5)

от 0 до 0,05 включ.

св. 0,05 до 10,00

от 0 до 0,02 включ. св.0,02 до 4,00

±15

±15

ПДК А.В.

от 0 до 5 включ.

св. 5 до 50

от 0 до 2 включ.

св. 2 до 20

±15

±15

ПДК В.Р.З

AQMS 500, исп.

AQMS 550

Диоксид серы (SO2)

4)

от 0,00 до 0,06 включ.

св. 0,06 до 5,72

от 0,00 до 0,02 включ.

св. 0,02 до 2,00

±15

±15

ПДК А.В.

Сероводород (H2S)

4)

от 0,000 до 0,008 включ.

св. 0,008 до 3,04

от 0,000 до 0,005 включ. св.0,005 до 2,00

±15

±15

AQMS

600

Оксид азота (NO)

4)

от 0 до 0,07 включ.

св. 0,07 до 3,00

от 0 до 0,05 включ.

св. 0,05 до 2,00

±15

±15

ПДК А.В.

ПДК В.Р.З

от 0 до 1,3 включ.

св. 1,3 до 25,0

от 0 до 1 включ.

св. 1 до 20

±15

±15

ПДК В.Р.З

Модель

Определяемый компонент (Измерительный канал)

Диапазоны измерений

Пределы допускаемой основной погрешности

Назначение 2)

массовой концентрации, мг/м3

объемной

доли, млн-1 (ppm)

приве-денной3),

(Y), %

относительной,

(6), %

Диоксид азота (NO2)

4)

от 0 до 0,10 включ. св.0,10 до 4,00

от 0 до 0,05 включ.

св. 0,05 до 2,00

±25

±25

ПДК А.В.

от 0 до 2 включ.

св. 2 до 40

от 0 до 1 включ.

св. 1 до 20

±15

±15

ПДК В.Р.З

AQMS

600, исп.

AQMS

650

Оксид азота (NO) 4)

от 0,00 до 0,07 включ.

св. 0,07 до 2,50

от 0,00 до 0,05 включ.

св. 0,05 до 2,00

±15

±15

ПДК А.В.

Диоксид азота (NO2) 4)

от 0,00 до 0,10 включ.

св. 0,10 до 4,10

от 0,00 до 0,05 включ.

св. 0,05 до 2,00

±15

±15

Аммиак (NH3) 4)

от 0,00 до 0,04 включ.

св. 0,04 до 1,54

от 0,00 до 0,05 включ.

св. 0,05 до 2,00

±15

±15

  • 1) Пересчет значений объемной доли Х в млн-1 в массовую концентрацию С, мг/м3, проводят по формуле: C = X М/Vm, где

М - молярная масса компонента, г/моль,

Vm - молярный объем равный:

  • - 22,4 дм3/моль при условиях (0 оС и 101,3 кПа);

  • - 24,04 дм3/моль при условиях (20 оС и 101,3 кПа).

  • 2) ПДК А.В - контроль ПДК атмосферного воздуха, ПДК В.Р.З - контроль ПДК воздуха рабочей зоны, Ч.С - контроль воздуха при чрезвычайных ситуациях.

  • 3) Нормирующее значение - верхний предел диапазона измерений объемной доли (массовой концентрации) в котором нормированы пределы приведенной погрешности.

  • 4) Пересчет значений объемной доли в массовую концентрацию приведен для условий 0 оС и 101,3 кПа.

  • 5) Пересчет значений объемной доли в массовую концентрацию приведен для условий 20 оС и 101,3 кПа.

  • 6) Нормальные условия измерений:

  • - температура окружающего воздуха от +15 оС до +25 оС;

  • - относительная влажность окружающего воздуха до 95 %;

  • - атмосферное давление от 84 до 106,7 кПа.

Таблица 5 - Прочие метрологические характеристики

Наименование

Значение

Номинальная цена единицы наименьшего разряда: для моделей 300, 500, 600, млрд-1 (ppb)

0,1

для модели 400, млн-1 (ppm)

0,01

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной по-

±0,5

грешности

Пределы дополнительной погрешности от влияния содержания неизмеря-

емых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более

±1,5

Время прогрева, мин, не более

60

Время установления показаний Т0,9, с, не более:

- модель AQMS 300

60

- модель AQMS 400

90

- модель AQMS 500

300

- модель AQMS 600

120

Таблица 6 - Основные технические характеристики

Наименование

Значение

Напряжение питания переменным током частотой (50 ±1) Гц, В

230±23

Потребляемая электрическая мощность, В^А, не более

300

Габаритные размеры блоков, мм, не более:

  • - длина

  • - ширина

  • - высота

660

500

190

Масса блоков, кг, не более

25

Условия эксплуатации:

  • - диапазон температур окружающей среды, оС

  • - относительная влажность окружающего воздуха (без конденсации влаги), %

  • - диапазон атмосферного давления, кПа

от +5 до +40 до 95

от 84 до 106,7

Параметры и состав анализируемой газовой смеси:

  • - температура газовой смеси на входе газоанализаторов, оС

  • - диапазон объемного расхода газовой смеси на входе газоанализаторов, дм3/мин

  • - относительная влажность газовой смеси (без конденсации влаги), %, не более

  • - содержание неизмеряемых компонентов приведено в руководстве по эксплуатации на газоанализаторы

от +5 до +40

от 0,4 до 0,9

95

Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее

24000

Средний срок службы, лет

10

Знак утверждения типа наносится

печатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний левый угол передней панели газоанализатора.

Комплектность средства измерений

Таблица 7 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Г азоанализатор

AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600 1)

1 шт.

Сетевой кабель

-

1 шт.

Внешний побудитель расхода 2)

-

1 шт.

Внешний блок конвертера 3)

НТС 100

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

  • 1) Модель газоанализатора определяется при заказе.

  • 2) Для моделей AQMS 500 и AQMS 500 исполнения AQMS 550, AQMS 600 и AQMS 600 исполнения AQMS 650.

  • 3) Для моделей AQMS 500 исполнения AQMS 550 и AQMS 600 исполнения AQMS 650.

Сведения о методиках (методах) измерений приведены разделе 4 «Эксплуатация» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Стандарт предприятия фирмы «Focused Photonics Inc.» («FPI Inc.»), КНР.

Изготовитель

Фирма «Focused Photonics Inc.» («FPI Inc.»), КНР

Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang Province, China

Телефон: +86-571-85012188-7525

Web сайт: http://www.fpi-inc.com/en

E-mail: info@fpi-inc.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

1

Номер версии ПО должен быть не ниже указанного в таблице.

2

Значения контрольной суммы, указанной в таблице, относится только к файлам ПО указанной версии.




Приказ Росстандарта №3258 от 23.12.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 декабря 2022 г.

3258

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

метрологические характеристики, согласно приложению к настоящему приказу, измерений,

  • 2. Утвердить измененные описания прилагаемые к настоящему приказу.

  • 3. Распространить действие методик установленных согласно приложению

типов средств

поверки средств к настоящему

измерений, приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденщ1ш-—ариказ£Ш_и^Шшис1ерсхва«_промышленности и торговли Российской Фе/ ераЦйи,,(э^э2^гАа®руетаей02@!15а.н№^906.

    ераЦйи“о^                     35906.

    1 хранится в системе электронного документооборота

    за собой.

  • 5. Контроль за испол] ;енй@№иастоящегв><ириказа'1€гета®ляю

•*                                                      метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: 029D109B0OOBAE27A64C99SDDBO60203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Ч       ----------

Е.Р .Лазаренко J




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
