Номер по Госреестру СИ: 61538-15
61538-15 Трансформаторы тока
(LMZB3-10G)
Назначение средства измерений:
Трансформаторы тока LMZB3-10G (далее - трансформаторы Предназначены для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты, управления и сигнализации в сетях переменного тока с номинальной частотой 50 Гц, в составе закрытых распределительных устройств.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока LMZB3-10G
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Наименование |
Госреестр № |
Характеристики |
Трансформатор тока измерительный лабораторный ТТИ-5000.5 |
27007-04 |
Номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05 |
Прибор сравнения КНТ-05 |
37854-08 |
Пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000)', пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ± 0,05-А)'. |
Магазин нагрузок МР3027 |
34915-07 |
Номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %). |
Изготовитель
«SHANGHAI DYH ELECTRIC POWER EQUIPMENT CO., LTD», КНР.
Адрес: 201401, No.118, East Ring Road, Nanqiao Town, Fengxian District, Shanghai City, The
People's Republic of China.Телефюн: +86 (21) 67106440;
Факс:+86 (21)67106445
http://www.chinadyh.com/
Заявитель
ООО «Сименс», г. Москва.
Адрес: 115184, г. Москва, ул. Большая Татарская, д.9.
Тел.: (495) 737-24-13
Факс: (495) 737-23-85
Сайт: www.ptd.siemens.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока LMZB3-10Gnо принципу конструкции являются электромагнитными, шинными, с литой изоляцией, предназначенные для внутренней установки.Первичной обмоткой трансформаторов тока служит шина токопровода диаметром не более 137 мм. Трансформаторы имеют от 3 до 4 вторичных обмоток. Магнитопровод и вторичные обмотки трансформатора заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Для крепления в ячейке комплектного распределительного устройства трансформаторы имеют по 4 глухих отверстия. Вторичные обмотки изготавливаются на номинальный вторичный ток 5 А. Выводы вторичных обмоток размещены на боковой поверхности корпуса трансформатора.
Место пломбирования

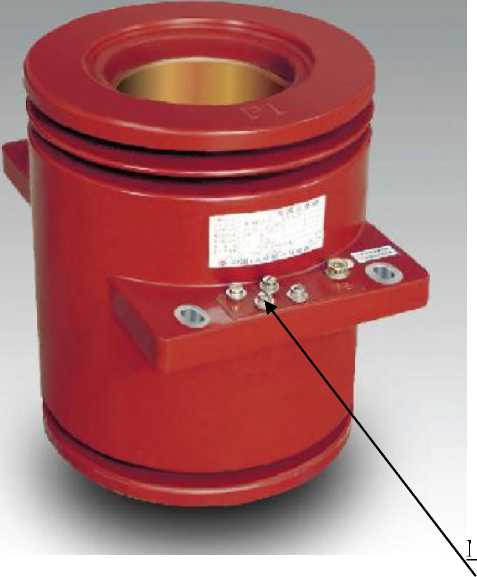

Рис.1 Внешний вид трансформаторов тока LMZB3-10G
Лист № 2 Всего листов 4Таблица 1 -
Наименование характеристики |
Значение | ||
Номинальное напряжение трансформатора^™, кВ |
10 | ||
Номинальное значение силы первичного тока, А |
4000 |
4000 |
3000 |
Номинальное значение силы вторичного тока, А |
5 | ||
Номинальная частота переменного тока, Гц |
50 | ||
Класс точности вторичной обмотки для измерений и учета |
0,2S; 0,5 |
0,5; 0,5S |
0,5; 0,5S |
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cosф2 = 0,8, В^А |
30; 30 |
30; 30 |
30; 30 |
Класс точности вторичной обмотки для защиты |
10P;10P |
10P |
10P |
Номинальная вторичная нагрузка обмотки для зашиты с коэффициентом мощности cosф2 = 0,8, В^А |
30; 30 |
30 |
30 |
Номинальный коэффициент безопасностивторичных обмоток для измерений и учета, не более |
5 | ||
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
10 | ||
Средняя наработка на отказ, ч |
70000 | ||
Средний срок службы, лет |
25 | ||
Габаритныеразмеры, мм - внешний диаметрхвнутренний диаметр |
270x137 | ||
Масса трансформатора, не более, кг |
35 | ||
Климатическое исполнение и категория размещения УЗ по диапазон изменения температуры окружающего воздуха от |
’ОСТ 15150-69, при этом минус 5 °С до 40 °С. |
