Номер по Госреестру СИ: 53976-13
53976-13 Трансформаторы напряжения
(JDZX9-10G1)
Назначение средства измерений:
Трансформаторы напряжения JDZX9-10G1 (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-10G1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Заявитель
ООО «Сименс», г. Москва.Адрес: 115184, г. Москва, ул. Большая Татарская, д.9.
Тел.: (495) 737-24-13
Факс: (495) 737-23-85
Сайт: www.ptd.siemens.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформаторы напряжения JDZX9-10G1 относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения JDZX9-10G1 являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде резьбового соединения с резьбой М10, к которому подсоединяется предохранитель, другой конец первичной обмотки при эксплуатации заземляется.
При установке трансформаторы помещаются в ячейку комплектного распределительного устройства. На выступе основания трансформаторов размещены выводы вторичных обмоток, а также имеется клемма для заземления с винтом М8. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.

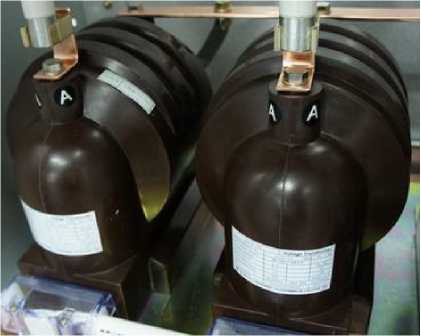

Рис.1
Внешний вид трансформаторов напряжения JDZX9-10G1 представлен на Рис.1
Характеристика |
Значение |
Класс напряжения, кВ |
12 |
Номинальное напряжение первичной обмотки, кВ |
10/^3 |
Номинальное напряжение основной вторичной обмотки, В |
100/^3 |
Номинальное напряжение вспомогательной вторичной обмотки, В |
100/ ^3 |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
Класс точности основной вторичной обмотки |
0,2 |
Класс точности вспомогательной вторичной обмотки |
0,5 |
Класс точности дополнительной вторичной обмотки |
3Р |
Характеристика |
Значение |
Номинальная мощность основной вторичной обмотки, В^ А |
10 |
Номинальная мощность вспомогательной вторичной обмотки, В^А |
100 |
Номинальная мощность дополнительной вторичной обмотки, В^А |
200 |
Номинальная частота, Гц |
50 |
Схема и группа соединения обмоток |
1/1/1-0-0 |
Габаритные размеры, мм, (длина*ширина*высота) |
390x187x291 |
Масса не более, кг |
35 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
