Номер по Госреестру СИ: 61537-15
61537-15 Трансформаторы тока
(LZZBJ9-10A2C2G)
Назначение средства измерений:
Трансформаторы тока LZZBJ9-10A2C2G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока LZZBJ9-10A2C2G
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Наименование |
Г осреестр № |
Характеристики |
Трансформатор тока измерительный лабораторный ТТИ-5000.5 |
27007-04 |
Номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05 |
Прибор сравнения КНТ-05 |
37854-08 |
Пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05^А) мин. |
Магазин нагрузок МР3027 |
34915-07 |
Номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %). |
Изготовитель
«SHANGHAI DYH ELECTRIC POWER EQUIPMENT CO., LTD», КНР.
Адрес: 201401, No.118, East Ring Road, Nanqiao Town, Fengxian District, Shanghai City, The People's Republic of China.
Телефон: +86 (21) 67106440;
Факс:+86 (21)67106445
http://www.chinadyh.com/
Заявитель
ООО «Сименс», г. Москва.
Адрес: 115184, г. Москва, ул. Большая Татарская, д.9.
Тел.: (495) 737-24-13, факс: (495) 737-23-85
Сайт: www.ptd.siemens.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока LZZBJ9-10A2C2G по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с тремя вторичными обмотками - две для измерений и учета и одна для защиты. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.

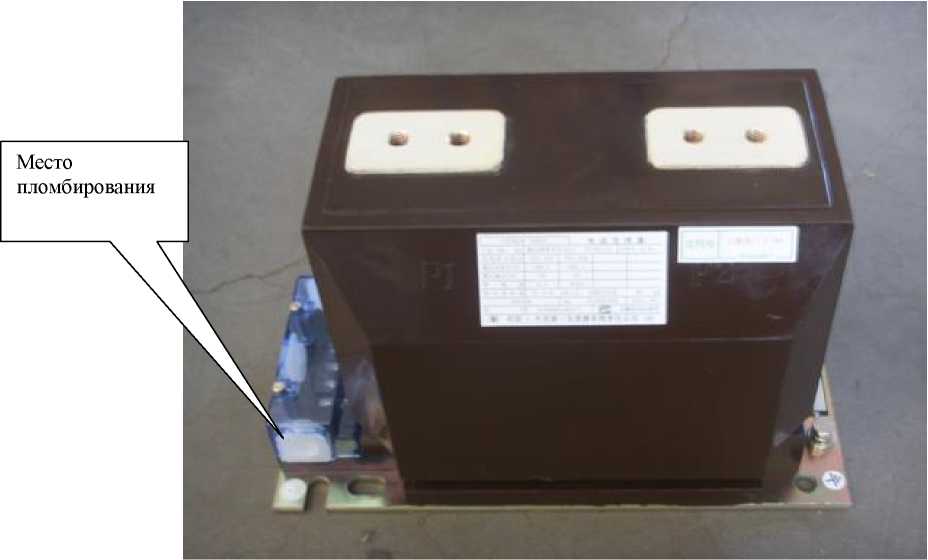

Рис.1 Внешний вид трансформаторов тока LZZBJ9-10A2C2G
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Таблица 2 - Комплектность
№ п/п |
Наименование изделия |
Количество |
1 |
Трансформатор тока LZZBJ9-10A2C2G Зав. №№ 641184665, 641184348, 641083977, 641083978, 641083979, 641083981, 641083982, 641083983, 641083985, 641083986, 641083987, 641083988, 641083866, 641083867, 641083868, 641083869, 641083870, 641083871, 641083872, 641083873, 641083874, 641083875, 641083876, |
61 шт. |
641083877, 641083878, 641083879, 641083880, 641083881, 641083882, 641083883, 641083884, 641083885, 641083886, 641083887, 641083888, 641083889, 641083890, 641083891, 641083892, 641083893, 641083894, 641083895, 641083896, 641083897, 641083898, 641083899, 641083900, 641083901, 641083902, 641083903, 641083904, 641083905, 641083906, |
№ п/п |
Наименование изделия |
Количество |
641083907, 641083908, 641083909, 641083910, 641083911, 641083913, 641083954, 641184664. | ||
2 |
Паспорт |
1 экз. |
Таблица 1 -
Наименование характеристики |
Значение | |
Номинальное напряжение трансформатора ином, кВ |
10 | |
Номинальное значение силы первичного тока, А |
2500 |
400 |
Номинальное значение силы вторичного тока, А |
5 | |
Номинальная частота переменного тока, Гц |
50 | |
Класс точности вторичной обмотки для измерений и учета |
0,5; 0,5S | |
Класс точности вторичной обмотки для защиты |
10Р | |
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, 1ГА |
30; 30 |
10; 10 |
Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В^А |
15 |
5 |
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
5 | |
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
20 |
30 |
Средняя наработка на отказ, ч |
70000 | |
Средний срок службы, лет |
25 | |
Габаритные размеры, мм, (длинахширинахвысота) |
350х175х223 | |
Масса трансформатора, не более, кг |
30 | |
Климатическое исполнение и категория размещения УЗ по ГОСТ 15150-69, при этом диапазон изменения температуры окружающего воздуха от минус 5 °С до 40 °С. |
