Номер по Госреестру СИ: 49893-12
49893-12 Трансформаторы напряжения
(JDZX9-10G, JDZX9-10G1)
Назначение средства измерений:
Трансформаторы напряжения JDZX9-10G, JDZX9-10G1 (далее трансформаторы)
предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

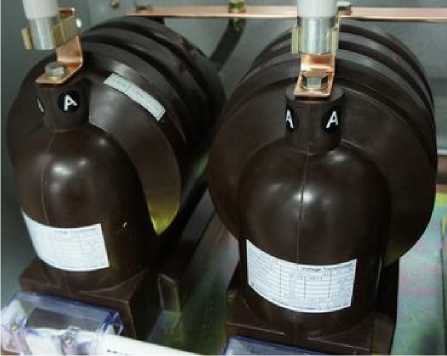

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-10G, JDZX9-10G1ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Заявитель
ООО «Сименс», г. Москва.Адрес: 115184, г. Москва, ул. Большая Татарская, д.9.
Тел.: (495) 737-24-13
Факс: (495) 737-23-85
Сайт: www.ptd.siemens.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформаторы напряжения измерительных преобразователей.
JDZX9-10G, JDZX9-10G1 относятся к классу
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения JDZX9-10G, JDZX9-10G1 являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде резьбового соединения с резьбой М10, к которому подсоединяется
предохранитель, другой конец первичной обмотки при эксплуатации заземляется.
При установке трансформаторы помещаются в ячейку комплектного распределительного устройства. На выступе основания трансформаторов размещены выводы вторичных обмоток, а также имеется клемма для заземления с винтом М8. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты. _______ ___ ______
Рис.2
Рис.1
Внешний вид трансформаторов напряжения JDZX9-10G1 представлен на Рис.1, трансформаторов напряжения JDZX9-10G на Рис.2.
Таблица 1 - Комплектность трансформаторов напряжения JDZX9-10G, JDZX9-10G1 | |
№ п/п |
Наименование изделия |
1 |
Трансформатор напряжения JDZX9-10G Зав. №№ 611290030-611290044, 611290046-611290056. Трансформатор напряжения JDZX9-10G1 Зав. №№ 611190009, 611190011, 611190013, 611190014, 611190440, 611190441, 611290023, 611290024, 611290027. |
2 |
Паспорт |
Характеристика |
Значение | |
JDZX9-10G |
JDZX9-10G1 | |
Класс напряжения, кВ |
12 | |
Номинальное напряжение первичной обмотки, кВ |
10/^3 |
Значение | ||
Номинальное напряжение основной вторичной обмотки, В |
100/\3 | |
Номинальное напряжение вспомогательной вторичной обмотки, В |
- |
100/\3 |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 | |
Класс точности основной вторичной обмотки |
0,5 |
0,2 |
Класс точности вспомогательной вторичной обмотки |
- |
0,5 |
Класс точности дополнительной вторичной обмотки |
3Р | |
Номинальная мощность основной вторичной обмотки, В^А |
75 |
30;50 |
Номинальная мощность вспомогательной вторичной обмотки, В • А |
- |
40;50 |
Номинальная мощность дополнительной вторичной обмотки, В^А |
100 | |
Номинальная частота, Гц |
50 | |
Схема и группа соединения обмоток |
1/1/1-0-0 | |
Габаритные размеры, мм, (длинахширинахвысота) |
390х187х291 | |
Масса не более, кг |
35 | |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
