Номер по Госреестру СИ: 61497-15
61497-15 Генераторы сигналов высокочастотные
(N9310A)
Назначение средства измерений:
Генераторы сигналов высокочастотные N9310A (далее генераторы) предназначены для генерирования стабильных по частоте и мощности смодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 3000 МГц.

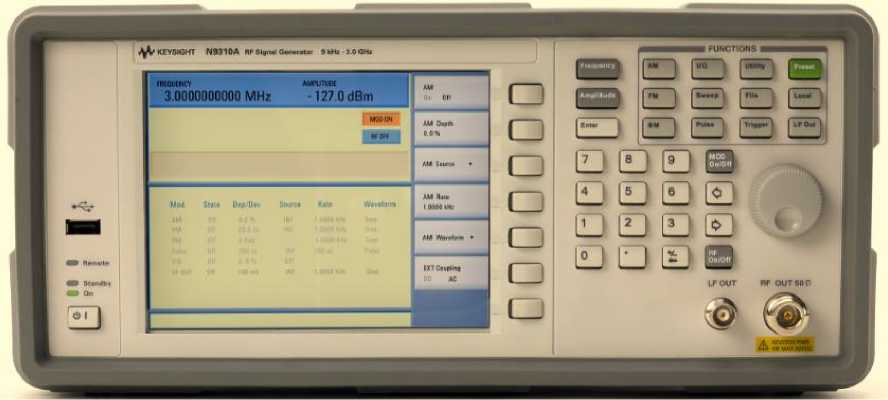

Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 1
Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 2
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. ПО не влияет на метрологические характеристики прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Общие сведения о программном обеспечении приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
N9310A RF Signal Generator Firmware |
Номер версии (идентификационный номер) ПО |
А.02.20 и выше |
Цифровой идентификатор ПО |
нет данных |
Алгоритм вычисления |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель генератора при изготовлении шильда и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации на генераторы сигналов высокочастотные N9310A.
Нормативные и технические документы
Нормативные и технические документы1. ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
2. Техническая документация изготовителя фирмы «Keysight Technologies Company Ltd.», Китай.
Поверка
Поверкаосуществляется по документу МП РТ 2233-2015 «ГСИ. Генераторы сигналов высокочастотные N9310A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23.04.2015 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RR, Госреестр 43830-10, ПГ ± 5-10-10 за 1 год;
-
- анализатор спектра Е4443А, Госреестр 56128-14 (опция 233), диапазон частот 3 Гц -
6,7 ГГц, погрешность измерения амплитуды на частотах до 3 ГГц, ± 0,3 дБ;
-
- блок измерительный ваттметра N1914A c преобразователем Е9304А, Госреестр 57386-14, диапазон частот от 9 кГц до 6 ГГц, ± 0,1 дБ;
-
- частотомер универсальный CNT-90XL, Госреестр 41567-09, погрешность измерения частоты ± 2-10-7 за 1 год.
Изготовитель
Фирма «Keysight Technologies Company Ltd.», Китай.
Адрес: Qianfeng Hi-Tech Industry Park, Chengdu Hi-Tech Industrial Development Zone (West District), Chengdu, 611731 P.R.C.
Электронный адрес www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз».
Адрес: 115054 г. Москва, Космодамианская наб., д. 52, стр. 3.
Тел: +7(495) 797-39-00
Факс: +7(495) 797-39-01
Электронный адрес www.keysight.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Электронный адрес www.rostest.ru
Принцип действия приборов основан на формировании задающего высокостабильного сигнала генератором опорной частоты (внутренним или внешним) и расширении частотного диапазона высокочастотным синтезатором. С выхода синтезатора сигнал поступает на усилитель и выходной аттенюатор, далее на выходной разъем. Кроме воспроизведения немодулированного сигнала предусмотрены режимы амплитудной, частотной, фазовой и импульсной модуляций (внутренней и внешней), режим качания частоты и уровня, режим векторной модуляции.
Генераторы выполнены в корпусе настольного исполнения. На передней панели генераторов расположены: жидкокристаллический дисплей для отображения режимов работы и значений параметров воспроизводимых сигналов; ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров; разъем основного выхода прибора для выдачи различных видов сигналов; разъем выхода низкочастотного генератора и разъем интерфейса дистанционного управления USB.
На задней панели генераторов расположены: разъем сетевого питания; разъемы внешнего запуска, выхода и входа сигнала опорной частоты 10 МГц (2 МГц, 5 МГц); разъемы для входа внешнего аналогового модулирующего сигнала, разъемы для входа внешних модулирующих сигналов векторной модуляции; разъемы USB интерфейса; разъем для подключения внешнего монитора.
Внешний вид генераторов и места заводского опломбирования представлены на рисунках 1 и 2.
Рисунок 1
Место пломбировки
Рисунок 2
Таблица 2
Параметр |
Диапазон, погрешность |
Частотные параметры | |
Диапазон частот выходного сигнала |
от 9 кГц до 3 ГГц |
Разрешение, Гц |
0,1 |
Частота внутреннего опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности установки |
± 1- 10-6 |
частоты внутреннего опорного генератора | |
- опция PFR |
± 1- 10-7 |
Продолжение таблицы 2
Параметры выходной мощности | |||
Диапазон установки мощности выходного сигнала на нагрузке 50 Ом, дБмВт |
от минус 127 до плюс 13 | ||
Разрешение, дБ |
0,1 | ||
Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала1, дБ |
± 1 | ||
Параметры формы сигнала | |||
Уровень гармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты2, дБн |
< минус 30 | ||
Уровень негармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты3, дБн |
< минус 50 | ||
Параметры модуляции Частотная модуляция: | |||
Диапазон частот несущей частоты |
от 100 кГц до 3 ГГц | ||
Диапазон модулирующих частот |
от 20 Гц до 80 кГц | ||
Диапазон установки девиации частоты |
от 20 Гц до 100 кГц | ||
Пределы допускаемой абсолютной погрешности установки девиации частоты DF4 |
±(5x10-2xDF + 300) Гц | ||
Коэффициент гармоник огибающей ЧМ сигнала5, % |
< 1 | ||
Амплитудная модуляция: | |||
Диапазон частот несущей частоты |
от 100 кГц до 3 ГГц | ||
Диапазон модулирующих частот |
от 20 Гц до 20 кГц | ||
Диапазон установки коэффициента амплитудной модуляции (Кам), % |
от 0 до 100 | ||
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции Кам6 |
± (0,05Кам + 0,2) % | ||
Коэффициент гармоник огибающей АМ сигнала7, % |
< 2 | ||
Фазовая модуляция: | |||
Диапазон частот несущей частоты |
от 100 кГц до 3 ГГц | ||
Диапазон модулирующих частот fм |
от 300 Гц до 20 кГц | ||
Диапазон установки девиации фазы |
(0.. .10) рад при fм < 10 кГц (0.5) рад при 10 кГц < fм < 20 кГц | ||
Пределы допускаемой абсолютной погрешности установки девиации фазы DФ8 |
±(5x10-2xDФ + 0,2) рад | ||
Коэффициент гармоник огибающей ФМ сигнала9, % |
< 1,5 |
Примечания
-
1 Частота F >100 кГц, мощность выходного сигнала Р > минус 120 дБмВт.
-
2 Частота несущей F > 1 МГц, мощность выходного сигнала Р = 0 дБмВт.
-
3 Отстройка от несущей частоты >10 кГц, мощность выходного сигнала Р = 0 дБмВт.
-
4 Модулирующая частота fм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, DF = 50 кГц.
-
5 Модулирующая частота fм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, DF = 50 кГц.
-
6 Модулирующая частота fм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, Кам = 80 %.
-
7 Модулирующая частота fм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, Кам = 80 %.
-
8 Модулирующая частота fм = 1 кГц.
-
9 Модулирующая частота fм = 1 кГц, DФ = 5 рад.
Продолжение таблицы 2
Импульсная модуляция: | ||
Диапазон установки периода модулирующего импульсного сигнала |
от 200 мкс до 2 с | |
Диапазон установки длительности модулирующего импульсного сигнала |
от 100 мкс до 1 с | |
Длительность фронта и спада выходных радиоимпульсов, мкс |
< 3 | |
Ослабление сигнала рабочей частоты в паузе между импульсами, дБ |
> 40 | |
У словия эксплуатации и массогабаритные характеристики | ||
Условия эксплуатации |
температура: от плюс 5 до плюс 45 0С относительная влажность воздуха: (30-80) % атмосферное давление: (84-106) кПа | |
Масса, кг |
не более 9,5 | |
Геометрические размеры (ширинахглубинахвысота), мм |
320x400x132,5 | |
Питание прибора, В |
(100.. .240) частотой (50.. .60) Гц |
