Номер по Госреестру СИ: 36131-09
36131-09 Анализаторы спектра
(N9320A, N9320B)
Назначение средства измерений:
Анализаторы спектра N9320A, N9320B (далее по тексту - анализаторы) предназначены для измерений спектральных характеристик сигналов в диапазоне частот от 9 кГц до 3,0 ГГц.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Внешний вид.
Анализаторы спектра
Рисунок № 3
Внешний вид.
Анализаторы спектра
Рисунок № 4
Программное обеспечение
Анализаторы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО для анализаторов спектра N9320A/B |
N9320B RF Spectrum Analyzer Firmware |
B.03.51 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и на лицевую панель анализаторов специальным штампом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы спектра N9320A, N9320B. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра N9320A, N9320B
Техническая документация изготовителя.
Поверка
Поверка осуществляется в соответствии с документом МП 36131-09 (Раздел «Поверка прибора» Руководства по эксплуатации «Анализаторы спектра N9320A, N9320B. Руководство по эксплуатации»), согласованным с руководителем ФГУ «РОСТЕСТ-МОСКВА» 11 августа 2009 г.Основные средства поверки:
-
- стандарт частоты Ч1-50 (рег. № 4688-75), пределы допускаемой относительной погрешности воспроизведения частоты ± 10-10;
-
- ваттметр поглощаемой мощности М3-90 (рег. № 11480-88): диапазон рабочих частот от 0,02 до 18 ГГц, диапазон измерений мощности от 140-7 до 140-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 - 6) %;
-
- частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83), диапазон измерений от 0,005 Гц до 1500 МГц, пределы допускаемой относительной погрешности опорного генератора ± 540-10;
-
- генератор сигналов высокочастотный Г4-80 (рег. № 3872-73), диапазон рабочих частот от 2,56 до 4 ГГц; диапазон установки уровня от 10-3 до 10-15 Вт;
-
- набор мер комплексного коэффициента передачи ДК2-70 (рег. № 10692-86), диапазон рабочих частот от 0,01 до 3 ГГц; пределы допускаемой погрешности: ± 0,15 дБ - аттенюатор 10 дБ, ± 0,20 дБ - аттенюатор 20 дБ, ± 0,25 дБ - аттенюатор 30 дБ;
-
- генератор сигналов высокочастотный Г4-201/1 (рег. №19038-99), диапазон рабочих частот от 0,1 до 2560 МГц; выходной уровень от минус 145 дл плюс 6 дБв; уровень фазового шума на частоте 1 ГГц: при отстройке ± 10 кГц не более минус 130 дБн/Гц, при отстройке ± 100 кГц не более минус 140 дБн/Гц, при отстройке ± 1 МГц не более минус 145 дБн/Гц;
-
- ваттметр поглощаемой мощности М3-90 (рег. №11477-88), диапазон рабочих частот от 0,02 до 17,85 ГГц, диапазон измерений от 10-7 до 10-2 Вт; пределы допускаемой относительной погрешности ± 4 %;
-
- вольтметр диодный компенсационный В3-49 (рег. № 5477-76), диапазон рабочих частот от 0,02 до 17,85 ГГц, диапазон рабочих частот от 0,02 до 1000 МГц, диапазон измерений напряжения от 10 мВ до 100 В; пределы допускаемой относительной погрешности ± 0,2 %;
-
- измеритель комплексных коэффициентов передачи Р4-11 (рег. № 3803-73), диапазон рабочих частот от 1 до 1250 МГц, пределы допускаемой относительной погрешности измерений КСВ ± 5 %;
-
- измеритель комплексных коэффициентов передачи Р4-23 (рег. № 6044-77), диапазон рабочих частот от 1 до 4 ГГц, пределы допускаемой относительной погрешности измерений КСВ ± 5 %;
-
- фильтры нижних частот из комплекта измерителя полных сопротивлений P3-34 (рег. № 2854-72): от 32 до 53 МГц, от 86 до 152 МГц, от 390 до 600 МГц, от 620 до 1000 МГц.
Изготовитель
Компания «Keysight Technologies Company Ltd», КНР
No.116, 1st Street Tuo Xin West, Chengdu Hi-
Tech Industrial,
Chengdu 610041, China
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Приборы представляют собой анализаторы спектра последовательного действия и являются сложными цифровыми радиоэлектронными устройствами настольного исполнения. Принцип работы анализаторов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту, последующей его обработкой с помощью аналогово-цифрового преобразователя и отображении результатов измерений на жидкокристаллическом индикаторе. Гетеродин анализатора и схема формирования частотных меток являются полностью синтезированными, источником опорной частоты служит кварцевый генератор 10 МГц.
Опциональными возможностями данного типа анализаторов являются:
- предусилитель для увеличения чувствительности ;
- следящий генератор в диапазоне частот от 9 кГц до 3 ГГц .
На передней панели анализаторов находятся жидкокристаллический индикатор, кнопки и регуляторы для управления и выбора режимов работы, входной разъем анализатора и выходной разъем следящего генератора , разъём интерфейса USB. На задней панели находятся: разъём для подключения адаптера сети переменного тока, разъемы интерфейсов USB и LAN, выход внутренней опорной частоты и вход для внешней опорной частоты.
Полученные на анализаторах спектрограммы могут быть сохранены в различных форматах на внешний носитель USB , а также переданы на компьютер через интерфейс.

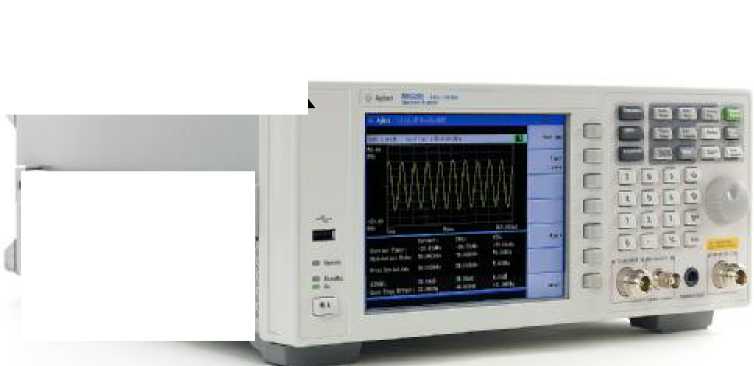

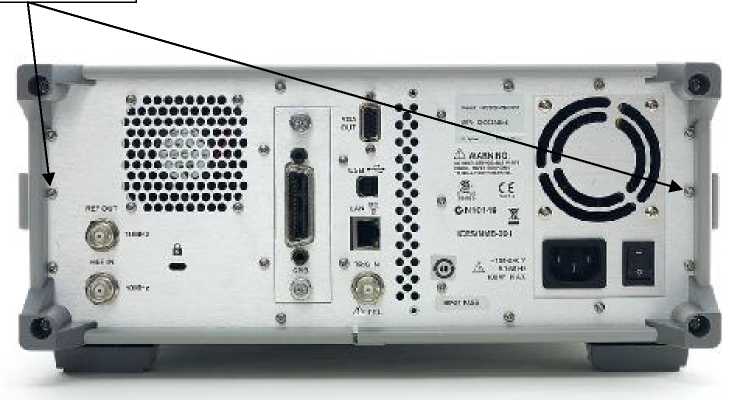

Внешний вид анализаторов с указанием место нанесения знака об утверждении типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Рисунок 1
Место пломбировки
Комплект поставки приведен в таблице 4.
Таблица 4
Наименование |
Количество |
Анализатор спектра N9320A (или N9320B - по заказу) |
1 |
Адаптер для питания от сети переменного тока |
1 |
Сетевой шнур |
1 |
Руководство по эксплуатации |
1 |
Упаковочная коробка |
1 |
Паспорт |
1 |
анализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики анализаторов | |
Наименование характеристики |
Значение характеристики для моделей |
N9320A | N9320B | |
Частотные характеристики | |
Диапазон частот |
от 9 кГц до 3 ГГц |
Предел допускаемой относительной погрешности опорного кварцевого генератора 10 МГц |
±Г10-6/год |
Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркера |
± (боп • Ьизм+ 0,01- SPAN + 0,2 • RBW + SPAN/ 460), где: Бизм- измеренное значение частоты. SPAN - полоса об зора анализатора; RBW- полоса пропускания анализатора |
Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера |
± (боп • Ьизм+ R) |
Наименование характеристики |
Значение характеристики для моделей | |
N9320A |
N9320B | |
Разрешение частотомера, R |
0,1 Гц, 1 Гц, 10 Гц, 100 Гц, 1 кГц | |
Полоса обзора |
нулевая полоса обзора, от 100 Гц до максимальной частоты, с шагом 1 Гц |
нулевая полоса обзора, от 1 кГц до максимальной частоты, с шагом 1 Гц |
Пределы допускаемой абсолютной погрешности установки полосы обзора |
±(0,01-SPAN+2- SPAN/ 460) |
± (SPAN/ 460) |
Полоса пропускания |
от 10 Гц до 1 М |
Гц с шагом 1, 3, 10 |
Пределы допускаемой относительной погрешности установки полосы пропускания по уровню минус 3дБ |
± 5 % при полосе пропуска ния от 10 до 300 Гц ± 20 % при полосе пропуска ния от 1 кГц до 1 МГц |
± 5 % |
Коэффициент прямоугольности: 60 дБ/3дБ |
5:1 при полосе пропускания от 10 до 300 Гц 15:1 при полосе пропускания от 1 кГц до 1 МГц |
5:1 |
Диапазон и дискретность установки полос видеофильтра (VBW) |
от 1 Гц до 3 М |
Гц с шагом 1-3-10 |
Спектральная плотность мощности фазовых шумов при отстройке, не более:
|
минус 90 дБн/Гц минус 102 дБн/Гц минус 110 дБн/Гц |
минус 90 дБн/Гц минус 102 дБн/Гц минус 112 дБн/Гц |
Предел допускаемого значения девиации паразитной ЧМ при развертке 0,1 с |
100 Гц |
150 Гц |
АмплитуДные характеристики | ||
Диапазон измерений |
от среднего уровня собственных шумов до 30 дБмВт | |
Максимальная средняя мощность непрерывного сигнала (ослабление входного аттенюатора более 10 дБ) |
40 дБмВт | |
Максимальная постоянная составляющая |
± 50 В постоянного тока | |
Средний уровень собственных шумов (полоса пропускания 10 Гц, полоса видеофильтра 1 Гц, ослабление входного аттенюатора 0, к входу анализатора подключена согласованная нагрузка 50 Ом, детектор- sample) |
Диапазон частот: от 9 до 100 кГц от 100 кГц до 1 МГц от 1 до 10 МГц от 10 МГц до 3 ГГц от 100 кГц до 1 МГц от 1 до 10 МГц от 10 МГц до 3 ГГц |
Предусилитель выключен: менее минус 94 дБмВт менее (-94-3f/(100 кГц)) дБмВт менее минус 124 дБмВт менее (-130+3-f/(1 ГГц)) дБмВт Предусилитель включен: (опция) минус (-108-3f/(100 кГц)) дБмВт менее минус 142 дБмВт менее (-148+3f/(1 ГГц)) дБмВт, f- установленное значение частоты в ГГц |
Наименование характеристики |
Значение характеристики для моделей | |
N9320A |
N9320B | |
Диапазон установки опорного уровня |
Предусилитель выключен: от минус 60 до плюс 30 дБмВт Предусилитель включен (опция): от минус 100 до плюс 10 дБмВт | |
Неравномерность АЧХ в |
Предусилитель выключен | |
диапазоне частот относительно уровня на 50 МГц при ослаблении входного аттенюатора 10 дБ |
± 0,8 дБ от 100 кГц до 3 ГГц |
± 0,5 дБ от 100 кГц до 2 ГГц ± 0,7 дБ от 2 до 3 ГГц |
Предусилитель включен | ||
± 1,5 дБ от 1 МГц до 3 ГГц |
± 0,6 дБ от 1 МГц до 2 ГГц ± 0,8 дБ от 2 до 3 ГГц | |
Пределы допускаемой абсолютной погрешности измерения уровня синусоидального сигнала в диапазоне от 0 до минус 50 дБмВт маркером анализатора спектра в диапазоне частот от 10 до 3000 МГц |
± 2 дБ |
± 1,5 дБ |
ВхоДной аттенюатор | ||
Диапазон |
от 0 до 70 дБ с шагом 1 дБ | |
Пределы допускаемой погрешности из-за переключения входного аттенюатора на частоте 50 МГц |
± (0,3 + 0,01 • А) дБ, А - установленное значение ослабления |
± 0,4 дБ |
Гармонические искажения при уровне сигнала на смесителе не более минус 30 дБмВт в диапазоне частот, не более |
минус 65 дБн (от 10 до 500 МГц) минус 73 дБн (от 0,5 до 3 ГГц) |
минус 60 дБн (от 10 до 200 МГц) минус 65 дБн (от 0,2 до 0,5 ГГц) минус 73 дБн (от 0,5 до 3 ГГц) |
Негармонические искажения при уровне сигнала на смесителе не более минус 30 дБм, не более |
минус 60 дБн | |
Уровень сигналов комбинационных частот, не более (к входу анализатора подключена согласованная нагрузка 50 Ом) |
минус 80 дБмВт |
минус 83 дБмВт |
Уровень интермодуляционных искажений третьего порядка, не более (при уровне сигнала на смесителе минус 30 дБмВт) |
минус 70 дБн | |
СлеДящий генератор (опция) | ||
Количество точек развертки |
461 |
Наименование характеристики |
Значение характеристики для моделей | |
N9320A |
N9320B | |
Частота |
от 9 кГц до 3 ГГц | |
Диапазон установки выходного уровня/ шаг |
от 0 до минус 30 дБмВт / 0,1 дБ | |
Пределы допускаемой относительной погрешности установки уровня на частоте 50 МГц |
± 0,8 дБ |
± 0,75 дБ |
Неравномерность АЧХ на уровне 0 дБм относительно 50 МГц:
|
± 3 дБ ± 2 дБ | |
КВСН выхода, не более |
1,5 в диапазоне частот от 100 кГц до 3 ГГц | |
Выходной разъем |
N- тип «розетка», 50 Ом | |
Синхронизация | ||
Вид синхронизации Режим |
авто, видео, внешняя, импульсивная однократный, непрерывный | |
Дисплей |
цветной ЖКИ, VGA; разрешение 640 х 480 | |
Внутренняя память |
16 Мбайт | |
ВхоД/ВыхоД | ||
ВЧ вход |
N-тип «розетка», 50 Ом | |
КСВН входа |
не более 1,5 в диапазоне частот от 100 кГц до 3 ГГц | |
Выход сигнала калибратора |
частота 50 МГц уровень минус 10 дБмВт разъем: BNC «розетка» 50 Ом | |
Вход сигнала опорной частоты |
уровень: от минус 5 до плюс 10 дБм разъем: BNC «розетка» 50 Ом |
Таблица 3 - Технические характеристики анализаторов
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации:
|
от 15 до 25 °С от 30 до 80 % от 84 до 106 кПа |
Условия хранения/ транспортирования
|
от минус 20 до плюс 70 °С не более 90 % |
Напряжение и частота переменного тока сети электропитания |
от 100 до 240 В, от 50 до 60 Гц |
Потребляемая мощность, не более |
65 1ГА |
Время самопрогрева |
45 минут |
Масса с опциями, не более |
9,1 кг |
Геометрические размеры (ширина х высота х длина) (без ручки и амортизаторов) |
320 х 133 х 400 мм |
