Номер по Госреестру СИ: 54025-13
54025-13 Анализаторы спектра
(N9342C, N9343C, N9344C)
Назначение средства измерений:
Анализаторы спектра N9342C, N9343C, N9344C (далее по тексту - анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО анализаторов спектра N9342C, N9343C, N9344C». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
аблица 1
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
HAS Firmware Ver sion A.03.06 |
A.03.06 |
8D810F2C29B50B4AA9605 5FE71BB6533 |
MD5 |
Метрологически значимая часть ПО анализаторов и измеренные данные защищены с
помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и в виде голографической наклейки на лицевую панель анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнализаторы спектра N9342C, N9343C, N9344C. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра N9342C, N9343C, N9344CТехническая документация изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-24 МП «Инструкция. Анализаторы спектра N9342C, N9343C, N9344C. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИ-ИФТРИ» в мае 2013 г.
Основные средства поверки:
-
- частотомер электронно-счетный 53150А (рег. № 26949-10): диапазон измеряемых частот от 10 Гц до 20 ГГц; пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 2 10-7 за 1 год;
-
- стандарт частоты рубидиевый FS725 (регю № 31222-06): пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5-10’11;
-
- генератор сигналов Agilent N5183A (рег.№ 40965-09): диапазон частот от 100 кГц до 20 ГГц; пределы допускаемой относительной погрешности установки частоты ± 2,1 10-6;
-
- ваттметр поглощаемой мощности М3-51 (рег.№ 7055-79): диапазон частот от 0,02 до
17,85 ГГц, диапазон измерений мощности от 1 мкВт до 10 мВт, пределы допускаемой относительной погрешности измерений мощности ± (4 - 6) %;
-
- ваттметр поглощаемой мощности М3-92 (рег.№ 11481-88): диапазон частот от 0 до 3 ГГц, диапазон измерений мощности от 0,1 мкВт до 1 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 - 6) %;
-
- ваттметр поглощаемой мощности М3-93 (рег.№ 11479-88): диапазон частот от 17,44 до 25,86 ГГц, диапазон измерений мощности от 0,1 мкВт до 10 мВт, пределы допускаемой относительной погрешности измерений мощности ± (6 - 8) %;
-
- вольтметр переменного тока В3-63 (рег. № 10908-87): диапазон рабочих частот от 10 Гц до 1500 МГц, диапазон измерений напряжения от 0,01 до 100 В, пределы допускаемой относительной погрешности измерений напряжения ±(0,4^2,5) %
-
- аппаратура для поверки измерителя коэффициента амплитудной модуляции К2-34 (рег. № 6793-78): диапазон модулирующих частот от 20 Гц до 200 кГц, пределы допускаемой относительной погрешности установки КАМ ± 1 %;
-
- установка образцовая измерительная К2-38 (рег. № 8121-81): диапазон модулирующих частот от 20 Гц до 200 кГц, пределы допускаемой относительной погрешности установки девиации частоты ± 1 %.
Изготовитель
Компания «Keysight Technologies Company Ltd», КНР
No.116, 1st Street Tuo Xin West, Chengdu Hi-
Tech Industrial, Chengdu 610041, China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, e-mail: office@vniiftri.ru.
Конструктивно анализатор выполнен в виде переносного малогабаритного прибора с цветным дисплеем. На передней панели анализатора находятся жидкокристаллический экран, кнопки и ручка управления и выбора режимов работы. На верхней панели находятся входной разъем анализатора, разъемы для подключения адаптера сети переменного тока, разъемы интерфейсов USB и LAN, разъемы для подключения источника внешней опорной частоты, разъем для подключения GPS-антенны. Легкая и прочная конструкция, не использующая вентиляторы, обеспечивает применение анализаторов в жестких полевых условиях. Использование эргономичного рюкзака (опция) освобождает руки оператора при проведении измерений. Анализатор имеет встроенный GPS-приемник и антенну, позволяющие определить местоположение.
В основу принципа действия анализатора, представляющего собой супергетеродинный приемник с многократным преобразованием частоты, положен метод последовательного анализа спектра сигнала. Источником опорной частоты служит кварцевый генератор 10 МГц.
Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний, измерение параметров паразитных и побочных колебаний и сигналов с различными видами модуляции.
Анализаторы могут иметь следующие опции:
-
- SIM - спектральный мониторинг с возможностью записи данных спектрограммы и их последующего воспроизведения;
-
- РА7 (N9342C), Р13 (N9343C) и Р20 (N9344C) - предусилитель для увеличения чувствительности;
-
- TG7 - следящий генератор с диапазоном частот от 5 МГц до 7 ГГц;
-
- АМА - анализ модуляции АМ/FM сигналов;
-
- TMG - анализ спектра с временным стробированием.
Внешний вид анализатора N9342C (N9343C, N9344C) и место наклейки знака об утверждении типа приведены на рисунке 1.

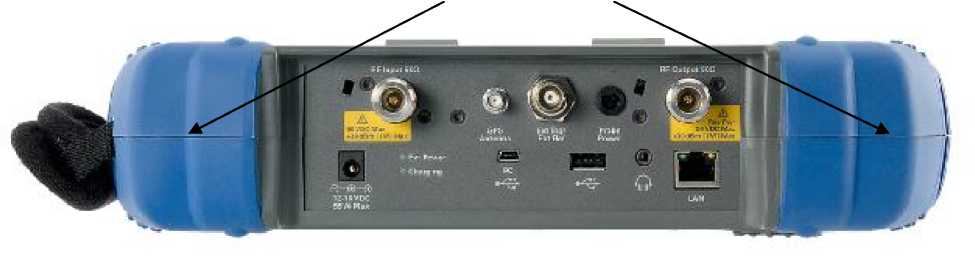

Защита от несанкционированного доступа (наклейки) предусмотрена на верхней панели анализатора (рисунок 2).
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место для наклейки
Рисунок 1
Места для наклеек
Рисунок 2
анализаторов приведены в таблице 2.
Таблица 2
Наименование характеристик |
Тип анализаторов | |||
N9342C |
N9343C |
N9344C | ||
Диапазон частот |
от 100 кГц до 7 ГГц |
от 1 МГц до 13,6 ГГц |
от 1 МГц до 20 ГГ ц | |
Номинальное значение частоты опорного кварцевого генератора FOT, МГц |
10 | |||
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год 6оп |
± 10-6 | |||
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
± (Дм + Fn-Sra + 0,01 ^по + 0,2<Бпп + 1 Гц), где Дм = FjtSot + F^K - 1) - погрешность измерений частоты маркером; Fи - измеренное значение частоты, Гц; 6тн - температурная нестабильность генератора опорной частоты: ± 10-6; FTO - частота полосы обзора: от 100 кГц до 7 ГГц (N9342C); от 1 МГц до 13,6 ГГц (N9343C); от 1 МГц до 20 ГГц (N9344C); Fm - частота полосы пропускания (по уровню - 3 дБ): 3 МГц в последовательности 1-3-10; К - количество точек развертки | |||
Уровень фазового шума |
при отстройке от центральной частоты, кГц |
значение максимального допустимого уровня фазовых шумов, дБн/Гц | ||
30 100 1000 |
- 86
|
Продолжение таблицы 2
Наименование характеристик |
Тип анализаторов | |||
N9342C |
N9343C |
N9344C | ||
Уровень помех, обусловленных гармоническими искажениями второго порядка, дБн, не более |
минус 65 - в диапазоне частот от 50 МГц до 3 ГГц; минус 70 - в диапазоне частот от 3 до 7 ГГц |
минус 65 - в диапазоне частот от 50 МГц до 7 ГГц; минус 80 - в диапазоне частот от 7 до 13,6 ГГц |
минус 65 - в диапазоне частот от 50 МГц до 7 ГГц; минус 80 - в диапазоне частот от 7 до 20 ГГц | |
Средний уровень собственных шумов при входном ослаблении 0 дБ, полосе разрешения 1 Гц |
N9342C | |||
диапазон частот |
максимальный допускаемый средний уровень собственных шумов, дБм | |||
преДусилитель выключен | ||||
от 100 кГц до 1 МГц |
- 108 | |||
от 1 до 10 МГц |
- 128 | |||
от 10 до 500 МГц |
- 142 | |||
от 500 МГц до 2,5 ГГц |
- 141 | |||
от 2,5 до 4 ГГц |
- 140 | |||
от 4 до 6 ГГц |
- 138 | |||
от 6 до 7 ГГц |
- 136 | |||
преДусилитель включен (коэффициентусиления 25 ДБ, опцияРА7) | ||||
от 100 кГц до 1 МГц |
- 131 | |||
от 1 до 10 МГц |
- 148 | |||
от 10 до 500 МГц |
- 161 | |||
от 500 МГц до 2,5 ГГц |
- 159 | |||
от 2,5 до 4 ГГц |
- 158 | |||
от 4 до 6 ГГц |
- 155 | |||
от 6 до 7 ГГц |
- 150 | |||
N9343C | ||||
диапазон частот |
максимальный допускаемый средний уровень собственных шумов, дБм | |||
преДусилитель выключен | ||||
от 1 до 10 МГц |
- 125 | |||
от 10 МГц до 3 ГГц |
- 137 | |||
от 3 до 7 ГГц |
- 135 | |||
от 7 до 10 ГГц |
- 139 | |||
от 10 до 13,6 ГГц |
- 137 | |||
преДусилитель включен (коэффициент усиления 15 ДБ, опция Р13) | ||||
от 1 до 10 МГц |
- 140 | |||
от 10 МГц до 3 ГГц |
- 150 | |||
от 3 до 6 ГГц |
- 145 | |||
от 6 до 13,6 ГГц |
- 151 |
Продолжение таблицы 2
Наименование характеристик |
Тип анализаторов | |||
N9342C |
N9343C |
N9344C | ||
Средний уровень собст- |
N9344C | |||
венных шумов при входном ослаблении 0 дБ, полосе разрешения 1 Гц |
диапазон частот |
максимальный допускаемый средний уровень собственных шумов, дБм | ||
преДусилитель выключен | ||||
от 1 до 10 МГц |
- 125 | |||
от 10 МГц до 3 ГГц |
- 137 | |||
от 3 до 7 ГГц |
- 135 | |||
от 7 до 10 ГГц |
- 139 | |||
от 10 до 13 ГГц |
- 137 | |||
от 10 до 13 ГГц |
- 136 | |||
от 13 до 16 ГГц |
- 134 | |||
от 16 до 18 ГГц |
- 126 | |||
преДусилитель включен (коэффициент усиления 15 ДБ, опция Р20) | ||||
от 1 до 10 МГц |
- 140 | |||
от 10 МГц до 3 ГГц |
- 150 | |||
от 3 до 6 ГГц |
- 145 | |||
от 6 до 13 ГГц |
- 151 | |||
от 13 до 16 ГГц |
- 149 | |||
от 16 до 18 ГГц |
- 147 | |||
от 18 до 20 ГГц |
- 142 | |||
Неравномерность амплитудно-частотной характеристики, дБ |
для N9342C ± 1,6; для N9343C: ± 1 в диапазоне частот от 1 МГц до 7 ГГц; ± 1,2 в диапазоне частот от 7 до 13,6 ГГц; для N9344C: ± 1 в диапазоне частот от 1 МГц до 7 ГГц; ± 1,2 в диапазоне частот от 7 до 18 ГГц; ± 1,5 в диапазоне частот от 18 до 20 ГГц | |||
Диапазон установки опорного уровня, дБм |
от минус 100 до 30 с разрешением 0,01 дБм | |||
Опция TG7 | ||||
Диапазон рабочих частот следящего генератора |
от 5 МГц до 7 ГГц |
от 0 до минус 20
Диапазон уровня выходной мощности, дБм
Опция АМА
Диапазон уровня мощности несущей частоты, дБм
-
- от минус 30 до 10 для частот от 100 кГц до 2 МГц;
-
- от минус 30 до 20 для частот от 2 МГц до 7 ГГц
-
- от минус для частот
500 МГц;
-
- от минус для
500 МГц до 13,6 ГГц
30
от
до
1
10
до
30
частот
до
20
от
-
- от минус 30 до 10 для частот от 1 до 500 МГц;
-
- от минус 30 до 20 для частот от 500 МГц до 20 ГГц
Окончание таблицы 2
Наименование характеристик |
Тип анализаторов | |||
N9342C |
N9343C |
N9344C | ||
Пределы допускаемой относительной погрешности уровня мощности несущей частоты, дБм |
± 1,8 |
± 1,2 для частот менее 7 ГГц; ± 1,5 для частот от 7 до 13,6 ГГц |
± 1,2 для частот менее 7 ГГц; ± 1,5 для частот от 7 до 18 ГГц; ± 1,8 для частот от 18 до 20 ГГц | |
АмплитуДная моДуляция | ||||
Диапазон частот модуляции |
от 20 Гц до 100 кГц | |||
Диапазон измерений коэффициента амплитудной модуляции (КАМ), % |
от 5 до 95 | |||
Пределы допускаемой относительной погрешности измерений КАМ, % |
± 4 | |||
Частотная моДуляция | ||||
Диапазон частот модуляции |
от 20 Гц до 200 кГц | |||
Диапазон измерений девиации частоты |
от 20 Гц до 400 кГц | |||
Пределы допускаемой относительной погрешности измерений девиации частоты, % |
± 4 | |||
Условия эксплуатации и массогабаритные характеристики | ||||
Нормальные условия эксплуатации |
температура окружающего воздуха от 15 до 25 °С; относительная влажность воздуха от 30 до 80 %; атмосферное давление от 84 до 106 кПа | |||
Рабочие условия эксплуатации |
температура окружающего воздуха от минус 10 до 50 °С; относительная влажность воздуха не более 95 % | |||
Условия хранения (транспортирования) |
температура окружающего воздуха от минус 40 до 70 °С; относительная влажность воздуха не более 90 % | |||
Габаритные размеры (ширина* высотахдлина), мм, не более |
318*207*69 | |||
Масса, кг, не более |
3,2 | |||
Напряжение питания постоянного тока от аккумуляторной батареи, В |
15 | |||
Напряжение и частота входного напряжения адаптера |
от 100 до 240 В, от 50 до 60 Гц | |||
Потребляемая мощность, Вт, не более |
|
Лист № 7
Всего листов 8
