Номер по Госреестру СИ: 61421-15
61421-15 Газоанализатор - рабочий эталон 1-го разряда
(Ultramat 6Е - CH4-3)
Назначение средства измерений:
Газоанализатор Ultramat 6E - CH4 - 3 - рабочий эталон 1-го разряда предназначен для измерения объемной доли метана в бинарных газовых смесях состава метан/азот (воздух), метан/гелий и метан/аргон в баллонах под давлением.

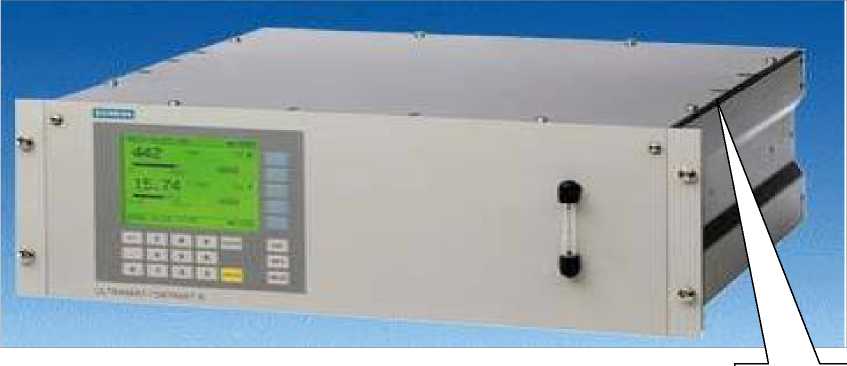

Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи -
ID в реестре СИ - 374824
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1012 от 2015.09.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens AG", подразделение "Siemens SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50718-12 04.07.2027 |
Газоанализаторы лазерные, SITRANS SL Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61414-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-1 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61416-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-2 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61417-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - C3H8 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61418-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-1 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61420-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-2 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61421-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-3 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CH4-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор поставляется с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
«Ultramat 6 Е» |
|
Номер версии (идентификационный номер) ПО |
V4.8.3 E |
|
Цифровой идентификатор ПО |
недоступен |
|
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится:- типографским способом на титульный лист руководства по эксплуатации и паспорта;
- в виде таблички на лицевую панель газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 15422-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6Е-СН4-3-рабочий эталон 1-го разряда-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1906-2015 «Газоанализатор Ultramat 6E - СН4-3 -рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «20» мая 2015 г.
Основные средства поверки:
Газовые смеси - эталоны сравнения в баллонах под давлением компонентного состава метан/азот (воздух), метан/гелий и метан/аргон в соответствии с ГОСТ 8.578-2008.
Изготовитель
фирма «Siemens AG», подразделение «Siemens S.A.S.»Адрес: 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex, France Phone +49 (721) 595-7017
Fax: +49 (721) 595-6859
Заявитель
Открытое акционерное общество «Линде Газ Рус»
Адрес: 143900, Московская область, г. Балашиха, ул. Белякова, д.1А
Тел./факс: +7 (495) 777-70-47
E-mail: ru-info@linde.com
Web: www.linde-gas.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web: www.vniim.ru
Газоанализатор Ultramat 6E - СН4 - 3 - рабочий эталон 1-го разряда, (далее -газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.
Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.
Результаты измерений объемной доли метана отображаются на дисплее.
Внешний вид газоанализатора представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Газоанализатор Ultramat 6E - СН4 - 3 - рабочий эталон 1-го разряда, внешний вид.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
Ultramat 6Е-СН4-З-рабочий эталон 1-го разряда |
Газоанализатор Ultramat |
1 шт . |
|
Руководство по эксплуатации |
1 экз. | |
|
МП-242-1906-2015 |
Методика поверки |
1 экз. |
|
Комплект принадлежностей |
1 компл. | |
|
Паспорт |
1 экз. |
-
1) Диапазоны измерений объемной доли метана и пределы допускаемой относительной
погрешности газоанализатора указаны в таблице 2.
Таблица 2
|
Компонентный состав |
Диапазон показаний объемной доли, % |
Диапазон измерений объемной доли, % |
Пределы допускаемой относительной погрешности, d0, % |
|
СН4/ N2 (He, Ar) |
от 0 до 0,5 |
от 0,05 до 0,5 |
± 2,5 |
|
от 0 0,5 до 5,0 |
св. 0,5 до 5,0 |
± 1,5 | |
|
от 0 до 10 |
св. 5,0 до 10 |
± 1,0 | |
|
СН4/ N2 (He, Ar) от 0 до 100 |
cb. 10 до 20 |
± 0,6 | |
|
св. 20 до 70 |
± 0,4 | ||
|
св.70 до 97 |
± 0,1 | ||
|
св. 97 до 99,5 |
± 0,05 | ||
|
СН4 /воздух |
от 0 до 0,5 |
от 0,05 до 0,5 |
± 2,5 |
|
от 0 до 5,0 |
св. 0,5 до 2,5 |
± 1,5 | |
-
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов допускаемой относительной погрешности.
-
3) Время прогрева, мин, не более 120
-
4) Напряжение питания от сети переменного тока частотой (50±1) Гц, В: (230±23)
-
5) Потребляемая электрическая мощность, В^ А, не более: 70
-
6) Габаритные размеры, мм, не более:
высота
177
ширина
483
длина
378
7)
Масса, кг, не более:
21
8)
Средний срок службы, лет
10
